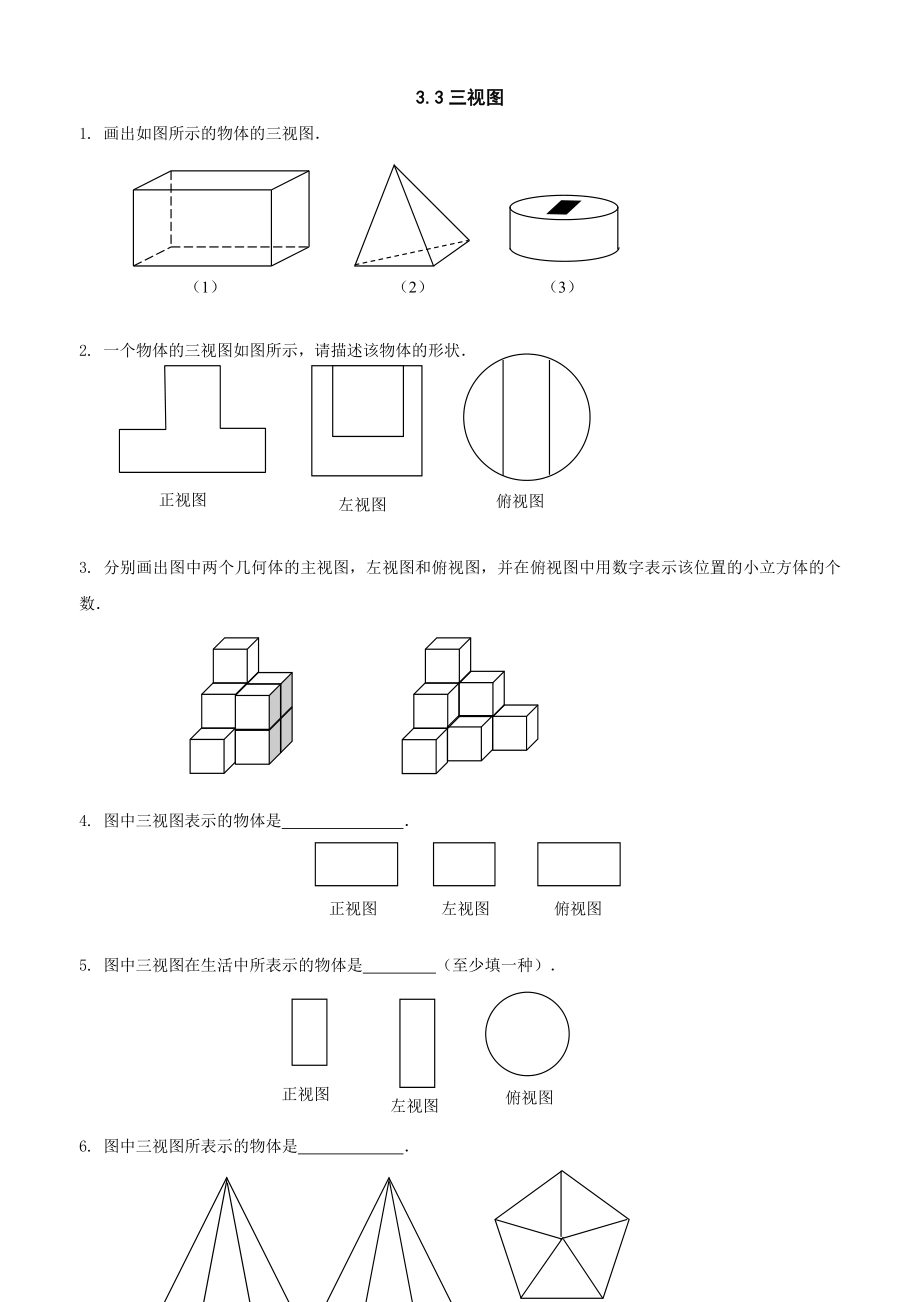

3.3三视图1. 画出如图所示的物体的三视图．（1）（2）（3）2. 正视图左视图俯视图一个物体的三视图如图所示，请描述该物体的形状．3. 分别画出图中两个几何体的主视图，左视图和俯视图，并在俯视图中用数字表示该位置的小立方体的个数．4. 图中三视图表示的物体是 ．正视图左视图俯视图5. 图中三视图在生活中所表示的物体是 （至少填一种）．正视图左视图俯视图6. 图中三视图所表示的物体是 ．正视图左视图俯视图7. 图中三视图所表示的物体是 ．正视图左视图俯视图正视图左视图俯视图8. 下图是某物体的三视图，则该物体的名称是 ．9. 球的三视图分别是 ， ， ． 10. 三棱柱的正视图是 ，左视图是 ，俯视图是 ．ＡＢＣＤ11. 将两个圆盘，一个茶叶桶，一个皮球和一个蒙古包模型按如图的方式摆放在一起，其主视图是（ ）12. 如图，说出下列各几何体的名称，并指出哪些几何体属于棱柱，其中可以由平面图形旋转得到的几何体是哪几个？（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）13. 如图是由小正方体搭成的简单几何体，分别画出它们的主视图、左视图、俯视图．（1）（2）（3）（4）（5）（1）（2）（3）（4）14. 如图都是由7个小立方体搭成的几何体，从不同方向看几何体，分别画出它们的主视图、左视图与俯视图，并在小正方形内填上表示该位置的小正方体的个数．15. 主视图、左视图、俯视图都是三角形的几何体一定是（ ）Ａ．圆锥． Ｂ．棱柱． Ｃ．三棱锥． Ｄ．四棱锥．16. 如图所示，能表示一个圆台的主视图的是（ ）Ａ Ｂ Ｃ Ｄ17. 圆锥体的主视图是 形，左视图是 形，俯视图是 ．18. 如图所示，由12块小立方块搭成的几何体与俯视图，请画出这个几何体的主视图、左视图，并在小正方体内填上表示在该位置上的小正方块的个数．4322119. 下列图形中左视图是 的是（ ） Ａ Ｂ Ｃ Ｄ20. 正方体的主视图，左视图，俯视图都是 ．21. （1）（2）（3）（4）如图所示下图（1）、（2）、（3）、（4）是由小立方体搭成的几何体，分别画出它们的主视图、左视图与俯视图，并在小正方形内填上表示该位置的小立方块的个数．22. 一个小球和一个小筒并排放在地上，若球能轻易放筒中，且放入后没有露在筒外的部分，且主视图如图所示，那么它的左视图应是（ ）A．Ｂ．Ｃ．Ｄ．23. 若一个几何体的三视图都相同，则该几何体可能是 ．24. 一个长度，高都互不相等的长方体的主视图、俯视图、左视图都是 ．25. 圆柱的主视图与左视图 ，形状都是 ．26. 圆锥的主视图与左视图 ，形状都是 ．27. 如图，一个正三棱柱上放有一个小球，请画出它的三视图．Ａ．Ｂ．C．D．28. 某四棱柱的俯视图如图所示，则其左视图为（ ）29. 三视图可以看作 光线下实物的投影．30. 画出如图中，“凸”字形物体的三视图．参考答案1.长方体的三视图都是长方形，如图．正视图俯视图左视图如图所示，三棱锥的三视图分别是：正视图俯视图左视图如图所示，圆柱体的三视图分别是：正视图左视图俯视图2. 该物体是一个圆柱体被左右两侧平面及水平平面切片成缺口面形成的几何图形，它的形状如图所示．3. 12322解：（1）主视图： 左视图： 俯视图：122231（2）主视图： 左视图： 俯视图：4.长方体5.圆柱体6.五棱锥7.五棱柱8.圆柱体9.圆，圆，圆10.长方形，长方形，三角形11.Ｄ12.解：（1）正方体；（2）圆锥；（3）三棱形；（4）四棱形；（5）圆台；（6）球；（7）圆柱；（8）长方体；（9）长方体；（10）四棱柱；（11）六棱锥；（12）五棱柱．其中（1），（3），（4），（8），（9），（11），（12）属于棱柱体；（2），（5），（6），（7）是由不同的平面图形旋转得到的几何体．13. 主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图（1）（2）（4）（3）（5）解：14. 22122212222111111232113211如图．（1） 主视图左视图俯视图主视图左视图俯视图11主视图左视图俯视图主视图左视图俯视图232112212121121222121221115.Ｃ16.Ｃ17.三角形、三角形、圆18. 22111111212331219. Ａ20.正方形21. （1）（2）（4）（3）222122212221222111111233212231122131112322111232221112322212122.Ｄ23.正方体或球24.矩形25.形状相同；矩形26.形状相同；等腰三角形27.主视图、俯视图、左视图分别为28.Ｂ29.平行30.主视图 左视图 俯视图如下：。
