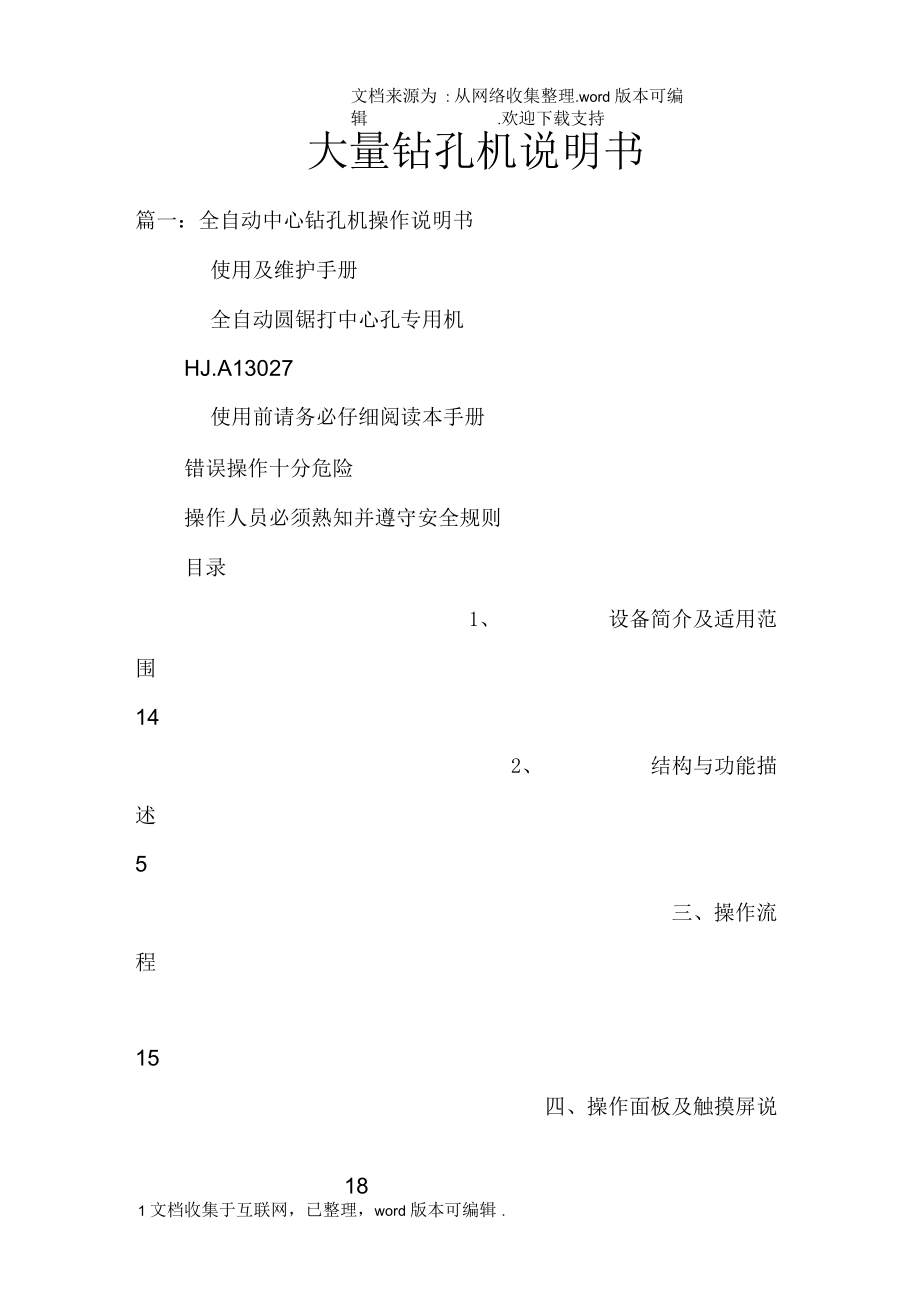

文档来源为 : 从网络收集整理 .word 版本可编辑 .欢迎下载支持大量钻孔机说明书篇一：全自动中心钻孔机操作说明书使用及维护手册全自动圆锯打中心孔专用机HJ.A13027使用前请务必仔细阅读本手册错误操作十分危险操作人员必须熟知并遵守安全规则目录1、 设备简介及适用范围142、 结构与功能描述5三、操作流程15四、操作面板及触摸屏说五、故障排除方式35六、现场环境及工件要求38附1、电气原理图安全注意事项?始终遵守安全注意事项可以防止意外事故及潜在危险的发生在本使用手册中，安全等级分类如下：不正确的操作可能导致严重的人身伤害或死亡危险注意不正确的操作可能导致轻微的人身伤害或物体硬件的损坏在本说明书中，全篇使用以下两个图标以使你能明白安全注意事项在某些确定的条件下可以识别导致人身伤害的危险由于危险电压可能已出现，所以应有意识地特别注意禁止手伸入在某些确定的条件下可以识别潜在的危险仔细阅读相关信息并遵守相关指令为了方便取阅使用说明书，请就近保存3文档收集于互联网，已整理， word 版本可编辑 .文档来源为 : 从网络收集整理 .word 版本可编辑 .欢迎下载支持?仔细阅读本说明书，使您的设备性能达到最佳化，并确保安全地使用。
1. 设备装卸、安装及接线?装卸设备注意人生安全，勿以工作台来起吊设备，勿使设备受到撞击先安装设备，再进行接线，否则，你可能受到电击或其它伤害安装设备需注意调整每个承重脚均衡承重，并保证机身水平设备电源为三相AC380V50Hz,电缆大于10mm<52?不正确的端子接线可能引起设备的损坏只有受过专业培训的人才可以对设备进行接线和检查2. 安全规则?使用前先对设备各处进行详细地检查，清除异物，保证设备的正常运转;检查是否满足生产工艺要求，确认无误后开始生产保养设备时应关断电源，以免意外伤害生产场地应有良好的通风3. 维护，检查与零件更换?定期检查著作权保证本操作手册应作机密处理只有经过授权的人员可以使用只有经过HONGJI书面许可，才可以将本档交会第三者所有档都受到著作权保护法的保证除非经过允许，否则禁止传阅或复制本文档的任何部份若有违反情况，将受到刑事追责，并赔偿损失我们保留实现工业权利的所有权售后服务如果你对HONGJI的产品，或者使用上有任何技术上的疑问，请联系我们的服务部门如果您有疑问或想要订购备用零件，请提出产品序号提出这些资料可保证您得到正确的资讯或所需的备用零件在露天架设：一般应该避免在露天中架设机台。
机台有可能受雨水、低温、高热、风吹等严重影如果必须如此，则设备必须利用以下设施充分保证：外罩加热槽挡风屏开关机箱等然后即使如此，也不能保证100%无故障操作免除责任操作手册中所含的每一项技术资讯，资料与操作指示都是基于我们先前的最佳以验与知识所编制，并且一直更新到付印之前对本操作手册所涵盖的中心孔加工机，我们保留在技术上更新发展的权利因此本操作中的资料，图形与说明，不能作为索陪的依据对操作错误，不遵照操作手册，或非专业维护所造成的损害与故障，我们不负任何责任我们要强调只可以使用HONGJI所提供的原厂备用与付属零件作业负责人作业负责人是按指示操作与使用机台的人，或指挥合格人员操作机台的人工作人员由机台的作业负现人指挥操作或运送机台的人员篇二：钻机使用说明书CZ型钻机使用说明书一、冲击钻的结构与工作原理1、结构该钻机是利用钢绳吊重对地面进行冲击而实现钻进的钻孔设备其由主轴装置、冲击结构、泥浆及辅助卷筒、机架、桅杆、操纵机构及电器系统组成6文档收集于互联网，已整理， word 版本可编辑 .文档来源为 : 从网络收集整理 .word 版本可编辑 .欢迎下载支持2、工作原理电动机启动后，经三角带轮驱动主轴上的大皮带轮、主轴通过齿轮传动、链传动等装置把动力分配到钻具卷筒、冲击机构、泥浆及辅助卷筒等机构来完成各自的工作。
各执行机构的动作是借助于片式摩擦离合器和牙嵌离合器来实现的钻进工作是靠冲击轴的回转运动通过曲柄连杆机构改变为钻具的往复运动而实现的泥浆卷筒用于抽取泥浆和护孔；辅助卷筒主要用于下管和处理事故，若再配以滑轮可完成起吊工作钻机的冲击次数是通过更换电机皮带轮来实现；而冲程是通过连杆与曲柄铰接点位置的调整来实现泥浆卷筒与辅助卷筒安装在同一旋转轴上，它们的传动由牙嵌离合器分别单独带动泥浆卷筒、泥浆及辅助卷筒的制动是由带式制动闸控制桅杆的升降是靠机架下部的涡轮减速器来完成本钻机也可用柴油作为动力，动力方式的选择应在合同中注明二、电气系统电气系统由主回路和控制回路组成，采用三相三线制，其由电动机、控制箱、按钮开关等电器件组成三、冲击钻的安装与拆卸1、冲击钻机的安装钻机进场前，必须整平场地，备好垫土，工具等冲击钻机进场后，必须用垫土将钻机垫高，使轮胎离地，并且调整机架呈水平位置；接通电源后，可启动电机提升桅杆，桅杆起升后，将桅杆底部的螺杆旋出，并支撑到支座上；再将拉杆、架腿、绷绳安装好，并用螺旋调整器来调整拉杆、绷绳的张紧程度钻具卷筒钢绳自卷筒引出经冲击梁的导向滑轮和张力滑轮再进入桅杆顶部的钻具滑轮而下垂，其端头与泥浆轴筒连接。
辅助卷筒与桅杆顶部的三个定滑轮配合使用2、拆卸钻孔工作完毕，摘下几句、抽筒等，并收回各卷筒钢绳，拆下拉杆，松开桅杆绷绳将桅杆底部的螺杆旋出，启动蜗杆减速器，借助绷绳将桅杆拉倒到机架上，并拆卸绷绳四、冲击钻机的使用、维护及保养1、使用在钻进前，必须预先检查电机的转动方向及钻机安装的是否符合要求；钻进时，首先通过工作台中心放下护筒管，将该管打入预先挖好的地坑中去，在可能时，尽量使管子上端不高于机器的工作面，然后用泥浆抽筒清楚泥沙，按要求8文档收集于互联网，已整理， word 版本可编辑 .文档来源为 : 从网络收集整理 .word 版本可编辑 .欢迎下载支持选择钻头，钻杆及钢绳接头，组合成所需的钻具启动电机之前，必须使离合器出于松闸状态，结合上钻具筒摩擦离合器将钻具小地升到护筒上方，放开摩擦离合器松开钻具卷筒制动闸，将钻具放入孔内，根据地层的硬度，钻孔深度及孔底情况调整钻头距孔底的距离合上冲击机构摩擦离合器体，钻孔开始工作，随着钻进深度的增加，渐渐地稍许松动钻具卷筒的制动闸，渐渐的放下钻具控制钻具高度时需注意，不要使钻具悬空震荡，也不得使钢绳过分松弛，使钻具形不成冲击在软地层里每钻进0.5~1米，硬地层里每钻进0.3~0.5米时需用泥浆抽筒抽出泥沙一次。
在放下抽筒时，应先刹住泥浆卷筒松开摩擦离合器，然后轻微的松动泥浆筒制动闸，使泥浆卷筒徐徐下降，当抽筒底部下至距孔底3~6米时，松开制动闸，使其自由落下，连续冲击5~8次，使抽筒内充满泥浆，然后得出孔口放出泥浆，如此重复2~3次清洁孔底对粘土地层，抽泥浆前须先抛下4桶（约2.5kg）的沙子，使沙子与粘土相混，便于抽出粘土；若孔内缺水时，应定期向孔内注水2、维护及保养1）冲击钻机的维护为使钻机能不间断的工作和延长使用寿命，对钻机应做好维护、保养工作工作状态，每6小时加注机油一次钻机发生的事故大多是在极其工作时，没有很好的维护每个操作者在操作之前，必须很好的了解机器的构造，零部件间的相互作用及操作方法，必须严格遵守操作规程2）片式摩擦离合器的保养摩擦离合器转动不正常是由于摩擦片磨损或有油渗入为了减少磨损，不必要时，应尽量不使其压合当压合离合器时，必须使凸轮平滑的通过死点，并锁紧当松开时，凸轮应从这个位置拉出，且不涉及压力盘摩擦片磨损后，要定期调整，调整时需拔出调整螺母上的固定销，向右转动，使销子移进新的位置凸轮便于压力盘接近摩擦片打滑的原因可能是摩擦片着了润滑油，为了避免这种情况，注润滑油时必须十分小心，若注油过多，需及时清洗干净。
3）制动闸的保养制动闸的保养是按闸带的磨损程度，定期把闸带拉紧，拉紧闸带是借助于窄带端部带钩螺母来调整调整间隙应保证松闸后窄带不与制动有接触，其平均间隙不大于1.5mm,其打滑原因与摩擦离合相同4）操纵机构的维护操纵机构的维护与定期检查，润滑与消除污垢，动的各部位不允许有损坏（歪斜、弯曲）及卡住现象重的磨损时，必须更换，5）齿轮和链轮传动的维护要经常检查，清洗加油，齿轮传动装置要保证中心距离的正确，而链轮传动装置要检查链条的松紧度，不允许有过度下垂现象6）滚动轴承的维护要经常检查滚动轴承的温度及密封装置的密封性，当发现有油从轴承外壳渗出时，须检查是否油封损坏，并及时更换轴承发热原因可能是轴承装配不当所致轴如有歪斜现象必须用垫片在轴承底座下面进行调整轴承应定期加油篇三：3200钻机说明书ZDY3200醛煤矿用全液压坑道钻机使用说明书（安装、使用本产品时请详细阅读本说明书）煤炭科学研究总院西安分院二00五年三月、，、.前言ZDY3200s（MKD-5s蛋钻机是一种低转速、大扭矩、能够钻进大口径孔的全液压坑道钻机该钻机为煤矿井下钻进大口径瓦斯抽放孔及其它工程孔提供了必要的钻探设备该机具有结构合理，技术性能先进、工艺适应性强、操作省力、安全可靠、解体性好、搬迁方便等优点。
采用全液压传动，对于使用和维修提出了更高的要求，为了使机器的优点得到充分发挥，本说明书对钻机的结构，传动原理、使用与维修方法均作了较详细的介绍希望用户在使用钻机以前认真阅读并严格按有关规定执行并对使用过程中出现的问题及建议及时反馈给我们，以便改进我们的工作，更好的为用户服务本产品执行Q/MKYX16213-XX标准安全警示说明:煤矿井下使用时，必须选用YBK2-225S-4矿用隔爆型三相异步电动机（本文来自：小草范文网:大量钻孔机说明书）；隔爆型三相异步电机；隔爆型三相异步电动机、液压支架胶管总成应有安全标志钻机出厂之前，系统工作压力已调定用户在使用过程中，系统压力不得超调否则，出现任何责任 目录1.2.3.4.5.6.7.8.9.10.11.12. 适围1型号义1主要技数1用范含术参钻机结简构 介2统工作理6路接8示11操作法11维护16故障的判断除17性液压系原钻机的稳装及管连安全警方保与排产品的成套易损件细19表221. 适用范围ZDY3200s型钻机是动力头式全液压钻机，转速范围宽、扭矩大，能满足煤矿井下钻进各种用途的钻孔，如抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表工程施工。
主要用于大口径牙轮钻进，也适用于大口径硬质合金钻进和冲击回转钻进2. 型号含义ZDY3200S双泵系统最大额定转矩N.m液压传动动力头式钻机3. 主要技术参数a. 回转装置：额定转矩N.m3200额定转速r/min220油马达型号A6V160MA油马达排量ml/r46〜160钻杆直径mm73主轴通孔直径mm75b. 给进装置：主轴倾角0〜±90°最大给进力kN112给进速度m/s0〜0.22最大起拔力kN77起拔速度m/s0〜0.32给进/起拔行程mm600c. 泵站：电动机型号YBK2-225S-4额定功率kW37额定电压V380/660额定转速r/min1480主油泵型号A7V78MA（限量63ml/r）额定压力MPa35主油泵排量ml/r0〜63主油泵流量l/min0〜89副油泵型号10SCY14-1B额定压力MPa31.5副油泵排量ml/r0〜10副油泵流量l/min0〜13液压系统额定压力MPa主油泵22副油泵22油箱有效容积L180d. 整机：适用钻孔深度m350/100终孔直径mm150/200主机外形尺寸（长3宽3高）mm031560钻机质量kg20404. 钻机结构简介采用分组式布置，全机分主机、泵站、操纵台三大部分，各部分之间用软管连接，摆布灵活，解体性好，便于搬迁运输，在运输条件较差的地区，主机还可以进一步解体。
4.1 主机主机由回转器、夹持器、给进装置、机架组成各部分之间装拆方便17文档收集于互联网，已整理， word 版本可编辑 .。
