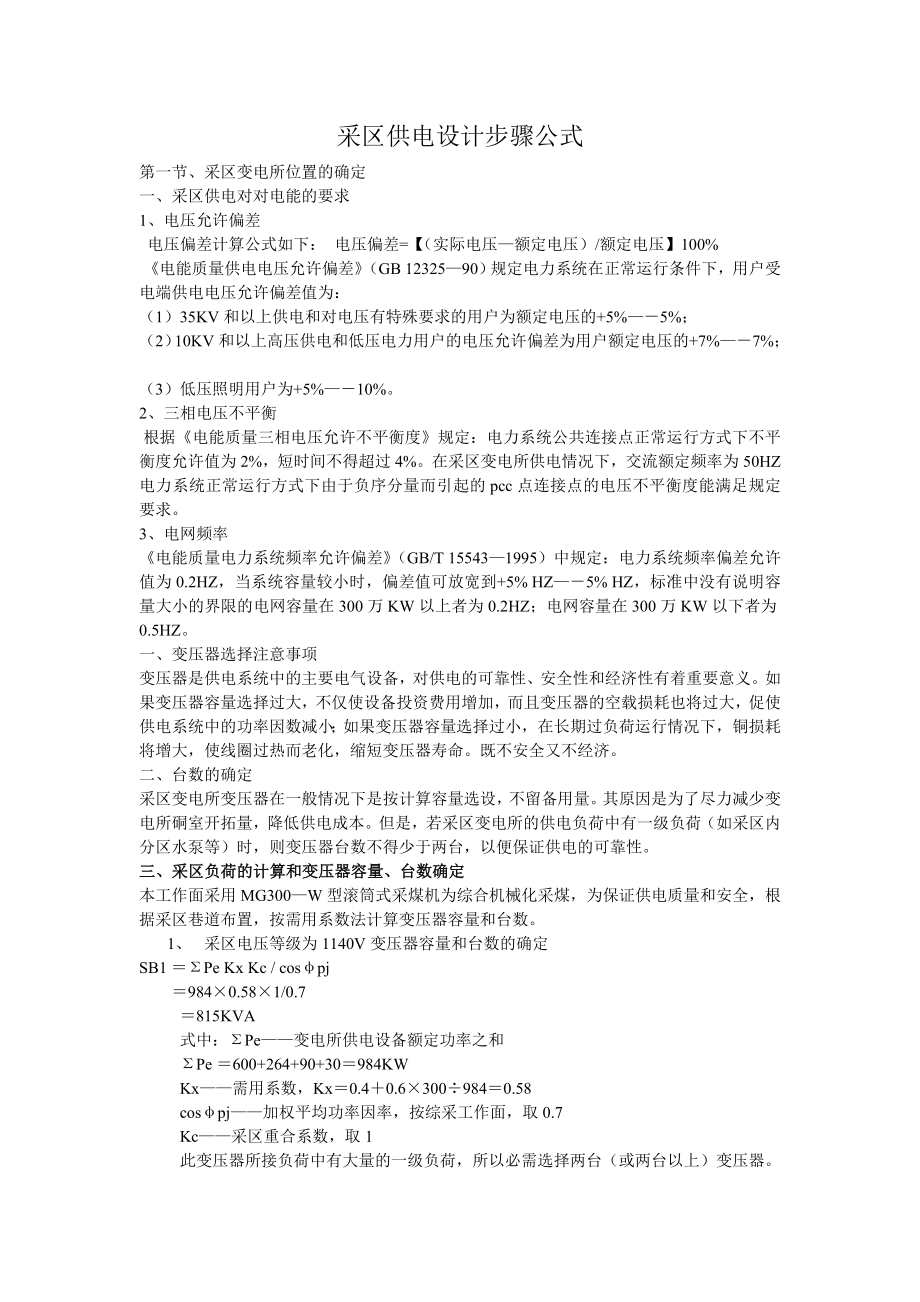

采区供电设计步骤公式第一节、采区变电所位置的确定 一、采区供电对对电能的要求 1、电压允许偏差 电压偏差计算公式如下： 电压偏差=【（实际电压—额定电压）/额定电压】100% 《电能质量供电电压允许偏差》（GB 12325—90）规定电力系统在正常运行条件下，用户受电端供电电压允许偏差值为： （1）35KV和以上供电和对电压有特殊要求的用户为额定电压的+5%—－5%； （2）10KV和以上高压供电和低压电力用户的电压允许偏差为用户额定电压的+7%—－7%； （3）低压照明用户为+5%—－10%2、三相电压不平衡 根据《电能质量三相电压允许不平衡度》规定：电力系统公共连接点正常运行方式下不平衡度允许值为2%，短时间不得超过4%在采区变电所供电情况下，交流额定频率为50HZ电力系统正常运行方式下由于负序分量而引起的pcc点连接点的电压不平衡度能满足规定要求3、电网频率 《电能质量电力系统频率允许偏差》（GB/T 15543—1995）中规定：电力系统频率偏差允许值为0.2HZ，当系统容量较小时，偏差值可放宽到+5% HZ—－5% HZ，标准中没有说明容量大小的界限的电网容量在300万KW以上者为0.2HZ；电网容量在300万KW以下者为0.5HZ。
一、变压器选择注意事项 变压器是供电系统中的主要电气设备，对供电的可靠性、安全性和经济性有着重要意义如果变压器容量选择过大，不仅使设备投资费用增加，而且变压器的空载损耗也将过大，促使供电系统中的功率因数减小；如果变压器容量选择过小，在长期过负荷运行情况下，铜损耗将增大，使线圈过热而老化，缩短变压器寿命既不安全又不经济二、台数的确定 采区变电所变压器在一般情况下是按计算容量选设，不留备用量其原因是为了尽力减少变电所硐室开拓量，降低供电成本但是，若采区变电所的供电负荷中有一级负荷（如采区内分区水泵等）时，则变压器台数不得少于两台，以便保证供电的可靠性三、采区负荷的计算和变压器容量、台数确定 本工作面采用MG300—W型滚筒式采煤机为综合机械化采煤，为保证供电质量和安全，根据采区巷道布置，按需用系数法计算变压器容量和台数 1、 采区电压等级为1140V变压器容量和台数的确定 SB1 ＝ΣPe Kx Kc / cosφpj ＝984×0.58×1/0.7 ＝815KVA 式中：ΣPe——变电所供电设备额定功率之和 ΣPe ＝600+264+90+30＝984KW Kx——需用系数，Kx＝0.4＋0.6×300÷984＝0.58 cosφpj——加权平均功率因率，按综采工作面，取0.7 Kc——采区重合系数，取1此变压器所接负荷中有大量的一级负荷，所以必需选择两台（或两台以上）变压器。
根据计算结果选择KBSG-800/10/1.2干式变压器一台和KBSG-500/10/1.2干式变压器一台2、采区变电所变压器容量和台数的确定 SB1 ＝ΣPe Kx Kc / cosφpj ＝549×0.49×1/0.7 ＝384KVA 式中：ΣPe——变电所供电设备额定功率之和 ΣPe ＝132+150+85+22+160＝549KW Kx——需用系数，Kx＝0.4＋0.6×80÷549＝0.49 cosφpj——加权平均功率因率，按综采工作面，取0.7 Kc——采区重合系数，取1 所以根据计算结果选择KS7-500/10/0.693干式变压器一台第五节 采区低压供电网络的计算 一、电缆型号确定 根据供电电压、工作条件、敷设地点环境，确定电缆型号为: MYP、MY、MYJV22 和MYCP型其中MYP型电缆用于额定电压为1140V的设备，MYJV22型电缆用于高压开关至移变的电缆，MYCP用于采煤机组和工作面刮板运输机真空磁力启动器至电动机的电缆，其余所需电缆用MY型 二、电缆长度确定 由式： Lz＝α·LX 式中: α—系数，橡套电缆取α＝1.1，铠装电缆取α＝1.05 LX—巷道实际长度m 三、选择支线电缆 1、由机械强度初定电缆截面 橡套电缆满足机械强度的最小截面各支线电缆的实际长时工作电流计算如下公式： In ＝( KxΣPe 103)/(1.732Ueηpjcosφpj ) 式中: In——电缆中通过的实际工作电流A Kx——需用系数 ΣPe ——电缆所带负荷有功功率之和KW Ue ——电网额定电压V ηpj——电动机加权平均效率 cosφpj——加权平均功率因数通风系统设计 第一节、必备资料和设计步骤 一、必备资料 选型设计时必须具备的原始资料有： 1.矿井通风方式和通风系统图；2.各时期的通风量和负压的变化；3.矿井沼气等级；4.矿井供电电压；5.矿井年产量和服务年限； 6.当地气候条件； 7.其它相关资料。
二、设计步骤 选型设计时，可以参考如下步骤，进行各方案计算； 1.计算通风机必须产生的风量和负压； 2.选择通风机的类型和型号； 3.求实际工况点和工况参数； 4.计算电动机的必须容量并选择电动机；5.计算耗电量； 6.筛选并确定方案第二节 选型设计的预备知识 一、《煤矿安全规程》、《煤矿工业设计规范》的有关重要规定 1.在一个井筒中应尽量采用单一风机工作制（仅用一台风机工作），确有困难时，采用两台并联，最好是采用同类型同型号的风机这是因为：通风机串、并联运行时，若设计不当或原始资料不准确、或井下实际条件发生较大变化时，容易出现不稳定工况2.选择的风机应能满足第一水平各个时期的负压变化，并适当照顾下一水平的通风要求负压变化较大时，可考虑分期选配电机，大型风机可分3～4期考虑，但初装电机的使用年限不宜少于10年 3.选用轴流风机时，在最大负压和风量时，用的叶片安装角应比最大安装角小5°（如2K60风机，αmox=45°，选型设计时最多只能用到40°）选用离心风机时，用的转速应比最大转速小10％，以留有余量4.选择的风机应有足够的调节范围，以满足使用年限内，工况不超出工业利用区的要求工业利用区是指风机工况点合理的工作范围，合理的工作范围是指：○（1）从经济角度考虑，不论初期和末期，风机工况点的效率都必须大于70％；○（2）从安全角度考虑，风机使用的静压必须小于风机所能产生的最大静压的90％。
5.要优先选用效率高、高效区宽的风机，对风量风压变化大的矿井，进行方案比较时，应把风机可调性作为主要因素考虑 6.为简化供电系统，避免中间变化，当电动机功率较大时，应优先选用高压电动机以下设计网址排水设计 。
