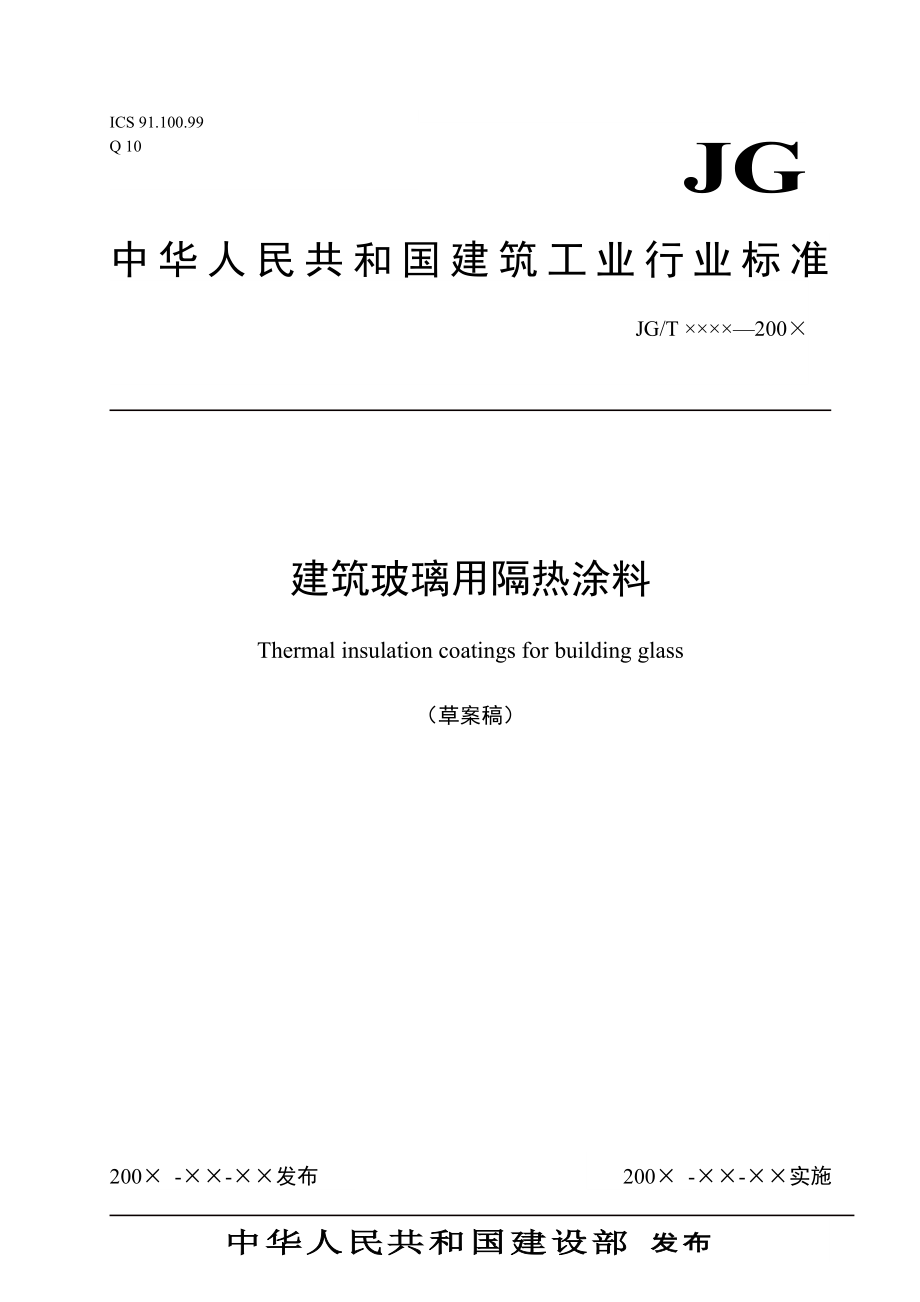

××/T ××××—××××中华人民共和国建设部 发布200× -××-××实施200× -××-××发布建筑玻璃用隔热涂料Thermal insulation coatings for building glass（草案稿）JG/T ××××—200×JG中华人民共和国建筑工业行业标准ICS 91.100.99Q 101JG/T ××××—200×前 言本标准由由建设部部标准定定额研究究所提出出本标准由由建设部部建筑制制品与构构配件产产品标准准化技术术委员会会归口本标准负负责起草草单位：：深圳市市嘉达高高科产业业发展有有限公司司、江苏苏晨光涂涂料有限限公司本标准参参加起草草单位：：中国建建筑材料料检验认认证中心心、南京京工业大大学、深深圳市多多纳科技技有限公公司、深深圳市永永益纳米米技术有有限公司司、佛山山市佛派派涂装系系统有限限公司、、教育部部先进涂涂料工程程研究中中心、洛洛阳船舶舶材料研研究所、、国家工工程复合合材料检检测中心心、深圳圳市标准准技术研研究院、、北京博博斯泰科科技发展展有限公公司、吉吉雅德实实业有限限公司待最最终确定定)本标准主主要起草草人：本标准为为首次发发布。
Ⅰ建筑玻璃璃用隔热热涂料1 范围本标准规规定了建建筑玻璃璃用隔热热涂料的的术语和和定义、、要求、、试验方方法、检检验规则则、标志志、包装装和贮存存本标准适适用于以以合成树树脂乳液液为基料料，与颜颜料、体体质颜料料及各种种助剂配配置而成成的，施施涂于建建筑玻璃璃室内侧侧表面的的隔热涂涂料2 规范性引引用文件件下列文件件中的条条款通过过本标准准的引用用而成为为本标准准的条款款凡是是注日期期的引用用文件，其其随后所所有的修修改单((不包括括勘误的的内容))或修订订版均不不适用于于本标准准，然而而，鼓励励根据本本标准达达成协议议的各方方研究是是否可使使用这些些文件的的最新版版本凡凡是不注注日期的的引用文文件，其其最新版版本适用用于本标标准GB/TT 12250--19889 极限数数值的表表示方法法和判定定方法GB/TT 17728--19779 漆膜、、腻子膜膜干燥时时间测定定法GB/TT 17733--19993 漆膜耐耐水性测测定法((ne ΓOCTT 9..4033:19880)GB/TT 17766--19995 色漆和和清漆 涂层老老化的评评级方法法(neeq IISO 46228-11:19880)GB/TT 18865--19997 色漆和和清漆 人工气气候老化化和人工工辐射暴暴露(滤滤过的氙氙弧辐射射) ((eqvv ISSO 1113441:19994)GB/TT 26680--19994 建筑玻玻璃 可可见光透透射比、、太阳光光直接透透射比、、太阳能能总透射射比、紫紫外线透透射比及及有关窗窗玻璃参参数的测测定(nneq ISOO 90050::19990)GB/TT 31186 色漆、、清漆和和色漆与与清漆用用原材料料 取样样(idtt ISSO 1155228:20000)GB/TT 66682 分析析实验室室用水规规格和试试验方法法(neeq IISO 36996:19887)GB/TT 67739--20006 色漆和和清漆 铅笔法法测定漆漆膜硬度度(iddt IISO 151184::19998)GB/TT 92265--19888 建筑涂涂料 涂涂层耐碱碱性的测测定(nneq JISS K56663:19881)GB/TT 92266--19888 建筑涂涂料 涂涂层耐洗洗刷性的的测定((ne JIIS KK16663:19881)GB 992788 涂涂料试样样状态调调节和试试验的温温湿度((eqvv ISSO32270::19884)GB/TT 92279--19888 色漆和和清漆 划痕实实验(eeqv ISOO 15518::19773)GB/TT 92286--19998 色漆和和清漆 漆膜的的划格试试验(eeqv ISOO 24409::19992)GB/TT 97750 涂料料产品包包装标志志GB/TT 1334911 涂涂料产品品包装通通则GB 1185882 室内装装饰装修修材料 内墙涂涂料中有有害物质质限量((ne 欧共共体指令令19999/110/EEC)GB/TT 1889155.1--20002 镀膜玻玻璃 第第1部分分：阳光光控制镀镀膜玻璃璃(neeq JJIS R 332211:19995)HG/TT 24458--19993 涂料产产品检验验、运输输和贮存存通则JG/TT 255-19999 建筑筑涂料 涂层耐耐冻融循循环性测测定法3 术语和定定义下列术语语和定义义适用于于本标准准。
3.1 建筑玻璃璃用隔热热涂料aarchhiteectuurall reefleectiive theermaal iinsuulattionn cooatiingss建筑玻璃璃用隔热热涂料是是以合成成树脂乳乳液为基基料，与与颜料、、体质颜颜料及各各种助剂剂配置而而成的，在在建筑玻玻璃室内内侧表面面施涂后后能形成成表面平平整的透透明涂层层，具有有较高的的可见光光透射比比和较低低的太阳阳能总透透射比与与紫外线线透射比比的涂料料4 要求产品应符符合表11的技术术要求表1 技术要要求序号项 目指 标1容器中状状态无硬块，搅搅拌后呈呈均匀状状态2漆膜外观观正常3低温稳定定性不变质4干燥时间间(表干干)，hh≤ 25附着力((划格法法，1 mm))，级≤ 16漆膜硬度度≥ H7耐划伤性性未划透8耐水性96 hh无异常常9耐碱性48 hh无异常常10耐洗刷性性，次≥ 2000011涂层耐温温变性((5次循循环)无异常12可见光透透射比，%%≥ 70013太阳能总总透射比比，%≤ 70014耐紫外老老化性外观400 h不起起泡、不不剥落、、无裂纹纹粉化，级级≤ 1附着力，级级≤ 3可见光透透射比，%%≥ 655太阳能总总透射比比，%≤ 75515有害物质质限量符合GBB 1885822的规定定16紫外线透透射比，%% (根根据用户户要求决决定是否否进行检检测)≤ 1005 试验方法法5.1 取样产品按GGB/TT 31186的的规定进进行取样样。
取样样量根据据检验需需要而定定5.2 试验的一一般条件件5.2..1 试验环环境试板的状状态调节节和试验验的温湿湿度应符符合GBB 92278的的规定5.2..2 试验样样板的制制备5.2..2.11 所所检产品品未明示示稀释比比例时，搅搅拌均匀匀后制板板5.2..2.22 所所检产品品明示了了稀释比比例时，按按规定的的稀释比比例加水水搅匀后后制板，若若所检产产品规定定了稀释释比例的的范围时时，应取取其中间间值5.2..2.33 采采用1000 μμm线棒棒涂布器器制板各检验验项目的的试板尺尺寸、涂涂布道数数和养护护时间应应符合表表2的规规定涂涂布两道道时，两两道间隔隔6 hh表2试板板检验项目目底材尺寸，mmm ×× mmm × mmm涂布道数数养护期，dd漆膜外观观玻璃板150 × 700 × 3------干燥时间间玻璃板150 × 700 × 31---附着力、、涂膜硬硬度耐水性、、耐碱性性玻璃板150 × 700 × 327耐划伤性性玻璃板125 ×50 × 327耐洗刷性性玻璃板430 × 1550 ×× 327涂层耐温温变性耐紫外老老化性((玻璃))白色有釉釉陶瓷砖砖150 × 700 × 327可见光透透射比、、太阳能能总透射射比、紫紫外线透透射比玻璃板与符合GGB/TT 26680--19994要求的分分光光度度计相匹匹配275.3 容器中状状态 打开包装装容器，用用搅棒搅搅拌时无无硬块，易易于混合合均匀，则则可视为为合格。
5.4 漆膜外观观用刷子在在试板上上涂刷试试样，涂涂布量为为湿膜厚厚约1000 μμm，使使试板的的长边呈呈水平方方向，短短边与水水平面成成约855º角竖放放，放置置24 h目目视观察察涂膜，若若无针孔孔和流挂挂，涂膜膜透明均均匀，则则认为“正常”5.5 低温稳定定性将试样装装入约11 L的的塑料或或玻璃容容器(高高约1330 mmm，直直径约1112 mm，壁壁厚约00.233 ~ 0.227 mmm)内内，大致致装满，密密封，放放入(–– 5± 2))℃的低温温箱中，118 hh后取出出容器，再再于5..2.11条件下下放置66 h如此反反复三次次后，打打开容器器，搅拌拌试样，观观察有无无硬块、、凝聚及及分离现现象，如如无则认认为“不变质质”5.6 干燥时间间按GB//T 117288-19979中中表干乙乙法规定定进行5.7 附着力按GB//T 992866-19998规规定进行行5.8 漆膜硬度度按GB//T 667399-20006规规定进行行5.9 耐划伤性性按GB//T 992799-19988规规定进行行负荷荷为1000 gg，两块块试板各各做三次次试验，其其中有四四次涂层层没有被被划穿露露底，可可评定为为“未划透透”。
5.10 耐水性按GB//T 117333-19993甲甲法规定定进行将三块块试板浸浸入GBB/T 66882规定定的三级级水中，如如三块试试板中有有两块未未出现起起泡、掉掉粉、明明显变色色等涂膜膜病态现现象，可可评定为为“无异常常”如出出现以上上涂膜病病态现象象，按GGB/TT 17766进进行描述述5.11 耐碱性按GB//T 992655-19988规规定进行行如三三块试板板中有两两块未出出现起泡泡、掉粉粉、明显显变色等等涂膜病病态现象象，可评评定为“无异常常”如出出现以上上涂膜病病态现象象，按GGB/TT 17766进进行描述述5.12 耐洗刷性性除试板的的制备外外，按GGB/TT 92266--19888规定定进行同一试试样制备备两块试试板进行行平行试试验洗洗刷至规规定的次次数时，两两块试板板中有一一块试板板未露出出底材，则则认为其其耐洗刷刷性合格格5.13 涂层耐温温变性按JG//T 225规定定进行，做做5次循循环，[[(233 ± 2))℃水中浸浸泡188 h，((– 200 ± 2))℃冷冻33 h，((50 ± 2))℃热烘33 h为为一次循循环]三块试试板中至至少应有有二块未未出现粉粉化、开开裂、起起泡、剥剥落、明明显变色色等涂膜膜病态现现象，可可评定为为“无异常常”。
如出出现以上上涂膜病病态现象象，按GGB/TT 17766进进行描述述5.14 可见光透透射比按GB//T 226800-19994中中3.11规定进进行5.15 太阳能总总透射比比按GB//T 226800-19994中中3.88规定进进行5.16 耐紫外老老化性试验按GGB/TT 18865--19997规定定进行结果的的评定按按GB//T 117666进行其中变变色等级级的判定定按GBB/T 17666-119955中4..2.22进行5.17 有害物质质限量按GB 185582规规定进行行5.18 紫外线透透射比按GB//T 226800-19994中中3.110规定定进行6 检验规则则6.1 检验分类类产品检验验分出厂厂检验和和型式检检验6.1..1 出厂检检验项目目包括容容器中状状态、涂涂膜外观观、干燥燥时间6.1..2 型式检检验项目目包括本本标准所所列的全全部技术术要求6.1..2.11 在在正常生生产情况况下，型型式检验验项目为为一年检检验一次次6.1..2.22 在在HG//T 224588-19993中中3.22规定的的其它情情况下亦亦应进行行形式检检验。
6.2 检验结果果的判定定6.2..1 单项检检验结果果的判定定按GBB/T 12550-119899中修约约值比较较法进行行6.2..2 产品检检验结果果的判定定按HGG/T 24558-119933中3..5规定定进行7 标志、包包装和贮贮存7.1 标志按GB//T 997500的规定定进行如需稀稀释，应应明确稀稀释剂和和稀释比比例7.2 包装按GB//T 1134991中二二级包装装要求的的规定进进行7.3 贮存产品贮存存时应保保证通风风、干燥燥，防止止日光直直接照射射，冬季季时应采采取适当当防冻措措施产产品应根根据乳液液类型定定出贮存存期，并并在包装装上明示示。
