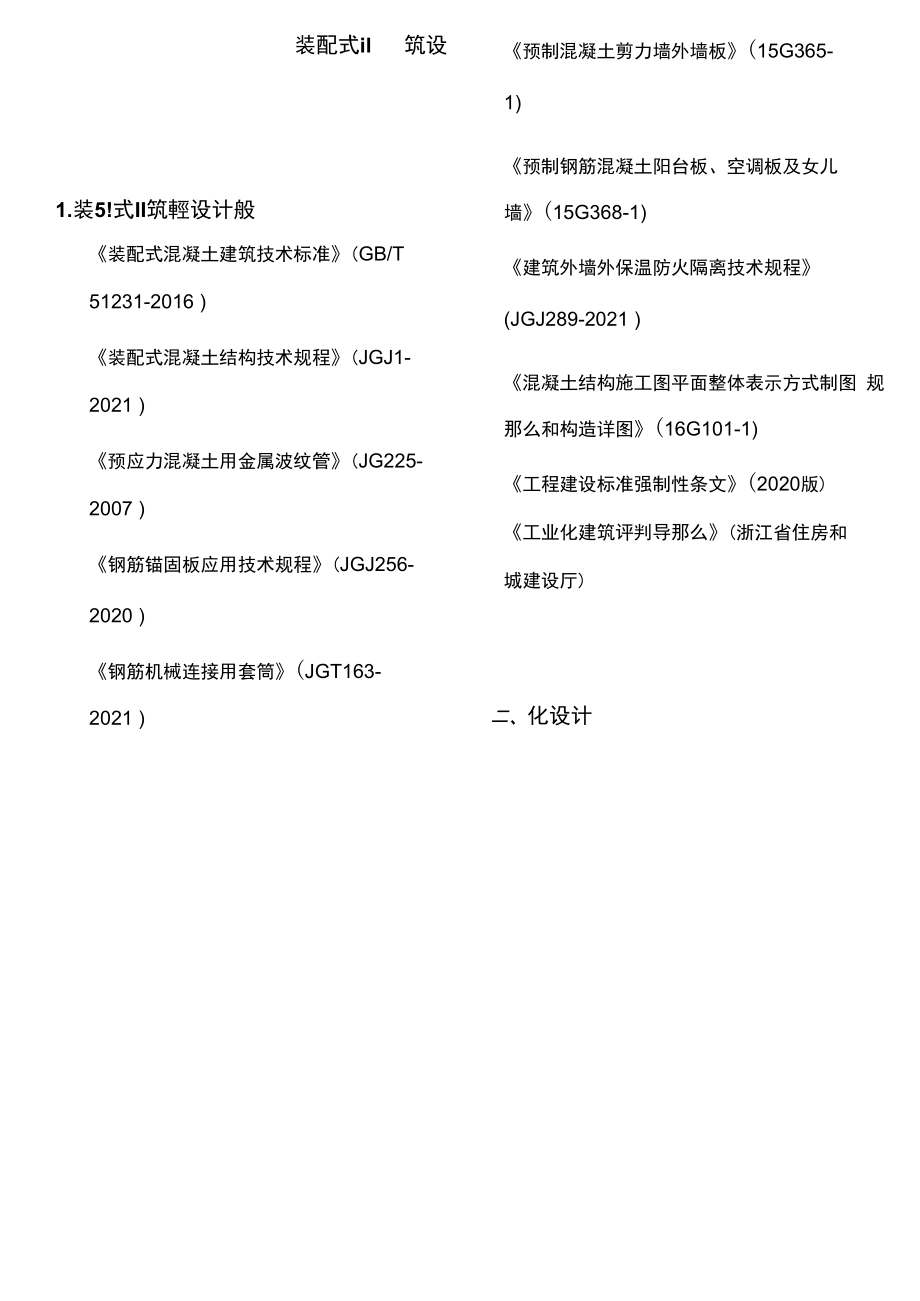

装配式il筑设1.装5!式II筑輕设计般《装配式混凝土建筑技术标准》(GB/T51231-2016 )《装配式混凝土结构技术规程》(JGJ1-2021 )《预应力混凝土用金属波纹管》(JG225-2007 )《钢筋锚固板应用技术规程》(JGJ256-《预制混凝土剪力墙外墙板》(15G365-1)《预制钢筋混凝土阳台板、空调板及女儿墙》(15G368-1)《建筑外墙外保温防火隔离技术规程》(JGJ289-2021 )《混凝土结构施工图平面整体表示方式制图 规那么和构造详图》(16G101-1)《工程建设标准强制性条文》(2020版)《工业化建筑评判导那么》(浙江省住房和城建设厅)2020 )二、化设计《钢筋机械连接用套筒》(JGT163-2021 )1.设计么《装配式混凝土表示方式及例如》(15G107-1)《装配式混凝土结构连接节点构造》(15G310-1-2 )《桁架钢筋混凝土叠合板》(15G366-1 )《预制带肋底板混凝土叠合楼板技术规程》(JGJT258-2020 )《预制钢筋混凝土板式楼梯》(15G367-1)《外墙保温用锚栓》(JGT366-2021 )⑴ 严格执行国家、杭州市相关标准、规定,符合政府相关部门的审批文件要求。
知足业主对设计方面的大体要求及希望达到的目标2) 解决本工程中必需解决的一系列技术 问题使工程的建设在平安、适用、 经济、美观、技术先进等方面能取得 综合表现3) 充分发挥建筑工业化的相对优势,尽可能减小预制构件建筑结构整体性的不利阻碍,预制装配式建筑拆分原那 么是优先选用非抗侧移构件’便于模 数和谐,易于标准化生严和安装的建 筑部品2.设计目标(1) 实现建筑设计的标准化2) 与构件生产、施工工艺形成配套设 计,降低本钱、提高效率工业化建筑的评定应依照浙江省发布的《工业化建筑评判导那么》中第条 全数知足,—样项依照情形选用2)工业化实现方式基础项应(3) 采纳模块化设计方式,形成符合模数 数列的标准化模块4) 在标准化套型基础上,充分发挥生产 和施工工艺的特点,知足里面多样性和创新性的要求3. IME化飾(1)工业化实现目标依照浙江省《工业化建筑评判导那么》,装配式混凝土结构项目的预制率不低于20% ,预制率可按下式计算:K预二(V预+叠)/V总V预一预制构件混凝土体积；V塞一叠合构件现浇混凝土体积；V出一士以上(不含士 )混凝土整体积依照工程体会,20%的单体预制率实现首选水平构件预制,包括楼板、阳台,楼梯及空 调板。
不仅预制率容易知足,而且现场施工简单,能大大节省施工现场的模板工,架子工的人 工用量采纳水平构件预制的优势:—是技术体系成熟,国内夕卜有大量成功的工程案例二是 构件形式简单,模板重复率高,构件生产本钱低,现场施工简单,施工质量容易保证结合本工程实际情形,以上部位标准层除茅厕、公共走道,电梯厅和局部不规那么小块 板夕卜,其他楼板和阳台均采纳叠合式楼板,叠合式楼板中底部预制板厚度为60mm ,上部做 现浇层4. 装潮B么本工程采纳框架结构体系预制构件由预制楼板、预制楼梯组成在条件许诺下,拆分 预制构件时尽可能依照2M、3M为模数化标准预制构件拆分原那么如下：◊预制构件尺寸尽可能依照少规格、多组合的原那么◊楼板拆分宽度不大于米,长度一样不大于6米◊楼梯按单块斜板预制,不带梯梁和休息平台5. 装艇业的丽◊装配式建筑关于结构的阻碍:由于本项目装配式设计中预制构件叠合楼板整体结构计算参 数同现浇结构◊装配式建筑给排水设计:叠合楼板预埋给排水管道套管；预埋地漏楼梯预留给排水管道套 管◊装配式建筑电气设计:叠合楼板预埋照明插座管道套管,预埋接线盒楼梯预留照明线路管 道套管一般照明分支线选用导线穿中型阻燃PVC管。
应急照明支线选用导线穿JDG 管,并应敷设在不燃烧体结构内且爱惜层厚度不该小于30mmo照明线2根及以下穿管 PC15 , 3~4根穿管PC20, 5~7根穿管PC25当管路较长或有弯时,适当加装接线盒, 两个拉线点的距离应符合以下要求:对无弯的管路,不超过30m ;两个拉线点之间有一个弯时,不超过20m ；两个拉线点之间有两个弯时,不超过15m ；两个拉线点之间有三个弯时,不超过8mo暗敷管线较多处,尽可能分散管线,以不阻碍结构为宜◊装配式建筑暖通设计:楼梯预留暖通水管套管6. 装satm部份商◊本工程预制构件的混凝土强度品级不低于C30,现浇混凝土的强度品级不低于C30o◊预制构件的吊环应采纳未经冷加工的HPB300级钢筋制作◊受力预埋件的锚板及锚筋材料应符合现行国家标准《混凝土结构设计标准》GB50010的相关规定专用预埋件及连接件材料应符合国家现行相关标准的规定◊楼梯起止处采纳灌浆连接,灌浆料要求无收缩、微膨胀,膨胀率％以上◊螺纹盲孔连接接头用灌浆料性能要求和实验方式标准应知足相关标准要求7. 豪说明8. 设冊算关于结构的整体分析,在保证节点构造及钢筋连接达到不低于现浇结构按标准计算的承载力前 提下,采纳与现浇结构相同的方式进行整体结构分析”依照现行标准采纳PKPM系列结构计算软件 进行分析。
各单体抗震品级详结构说明9. PC预制构件(1)叠合楼板:叠合楼板的预制部份最小厚度为60mm ,现浇厚度不小于预制厚度,预制板表面做成粗糙面叠合楼板跨度依如实际情形依照标准模式设计,详图_nHH«版鴉川捋鄴血的1HOMH» OHWI 常w、、1IH8 - n10.各单体预制结构平面布置图和预制率计算各单体楼栋预制率综合情形：本工程要求预制率不得小于 20%，各单体均知足此要求，计算表格如下：单体预制率汇总表楼号预制构件说明预制柱预制楼板（含 梁）（m3 ）*叠合楼板 （m3）预制楼梯混凝土 含量（m3）预制混凝土 +*叠合+ 楼梯（m3）总混凝土（ m3）预制率预制率 要求预制率满足情况A楼叠合楼板，预制柱（1层）；楼梯%B楼叠合楼板，预制柱（1层）；楼梯%>20%满足C楼叠合楼板，预制柱（1层）；楼梯%合计11.设计飜工业化建筑自评Xfili 项A楼装配率计算表序号项目单位总数量装配数量装配率1外墙面积比———2楼板面积比———3楼梯数量比6跑6跑100%4空调板数量比无无—5阳台板数量比无无—6预制排烟道数量比33100%B1序号项目单位总数量装配数量装配率1外墙面积比———2楼板面积比———3楼梯数量比5跑5跑100%4空调板数量比无无—5阳台板数量比无无—6预制排烟道数量比11100%C楼装配率计算表序号项目单位总数量装配数量装配率1外墙面积比———2楼板面积比———3楼梯数量比5跑5跑100%4空调板数量比无无—5阳台板数量比无无—6预制排烟道数量比22100%—fiH®(1) 标准化设计1. □采纳统一模数和谐尺寸，并符合现行国家标准《建筑模数和谐》GB/T50002的有关规定。
2. 回各功能空间布局合理，符合建筑功能和结构抗震平安要求说明：建筑平面布置合理，结构抗震计算知足标准要求3. 回连接节点具有标准化设计，符合平安、经济、方便施工等要求4. □在单体住宅建筑中重复利用最多的三个大体户型的面积之和占总建筑面积的比例不 低于70%；在单体公共建筑中重复利用最多的某三个标准的结构空间的面积之和占总 建筑面积的比例不低于60%o5. 回单体建筑标准层中重复利用最多的三个规格的预制梁或预制柱的总个数占同类构件 总数的比例不低于50%6. □单体建筑标准层中重复利用最多的三个规格的预制外墙板和预制内繁重墙板的总个 数占同类构件总数的比例不低于50%7. □单体建筑标准层中重复利用最多的三个规格的预制楼板的总个数（或面积之和）占 预制楼板总数（或标准层总面积）的比例不低于50%8. □单体建筑中重复利用最多的二个规格的预制楼梯的总个数占楼梯总数的比例不低于 50%o9. □单体建筑中重复利用最多的一个规格的预制内隔墙板的面积之和占同类型墙板总面 积的比例不低于50%10. □单体建筑中重复利用最多的一个规格的预制阳台板的总个数占阳台板总数的比例不 低于50%o11. □单体建筑中重复利用最多的三个规格的外窗的总个数占外窗总数量的比例不低于 50%o12. □在单体建筑中重复利用最多的三个规格的集成式洗手间、集成式厨房、集成式储柜等 室内建筑部品的总个数占同类部品总数量的比例不低于70%。
13. □预制内隔墙的面积占内隔墙总面积比例不小于50%14. □预制女儿墙的面积占女儿墙总面积比例不小于80%o15. 回预制管道井的数量占管道井总数量比例不小于80%o说明：管道井预制率100%16. 回预制护栏的数量占护栏总数量比不小于80%说明：工业化采购实施率100%17. 0集成式储柜套数占储柜总套数比例，居住建筑不小于80%,公共建筑不小于50%o 说明：精装修实施率100%18. □在方案设计或施工图设计或深化设计采纳BIM技术进行辅助工作2） 一体化设计1. 回项目进行建筑、结构、机电设备、室内装修一体化设计2. □采纳保温装饰一体化外墙保温系统的围护结构，并知足结构、保温、防渗、装饰要求3. □采纳遮阳一体化外窗，并知足保温隔热、气密、水密、装饰要求4. 回机电设备管线系统集中布置，管线及点位预留、预埋到位5. 回装修设计与主体结构、机电设备设计紧密结合，并成立协同工作机制6. □.装修设计采纳标准化、模数化设计；各构件、部品与主体结构之间的尺寸匹配、和谐，提早预 留、预埋接口，易于装修工程的装配化施工；墙、地面板材铺装大体保证现场无二次加工3） 设计深度1. 回设计单位与施工企业、构件生产企业和部品部件厂家成立协同工作机制。
2. 回深化设计文件知足工厂加工制作、施工装配等环节的要求，各类预埋件、连接件的设计准确、清 楚、合理3. □项目深化设计结合施工组织设计的要求，综合考虑施工外架条件和模板支撑系统的阻碍4. 回构件及部品构造合理，连接技术平安靠得住，便于生产制作和安装施工5. □构件及部品设计综合考虑装配化施工的安装调剂和公差配合要求三、综合评定工业化建筑一样项要求统计见下表：要求项设计阶段标准化设计（共18项）一体化设计（共6项）设计深度（共5项）完成项要求633实际完成项633经评定本工程基础项、一样项中的一体化设计、设计深度知足浙江省工业化建筑评判 导那么，一样项中的标准化设计不知足浙江省工业化建筑评判导那么，这是由本项目的特 点决定的本项目平面个性化、没有标准层、外立面及屋面造型复杂，大部份结构构件无 法预制，仅两层建筑的一层部份的梁、板、柱能预制，此部份梁与坡屋面衔接部份节点复 杂，施工精度难以操纵本项目不标准化，不符合工业化建筑推行的概念。
