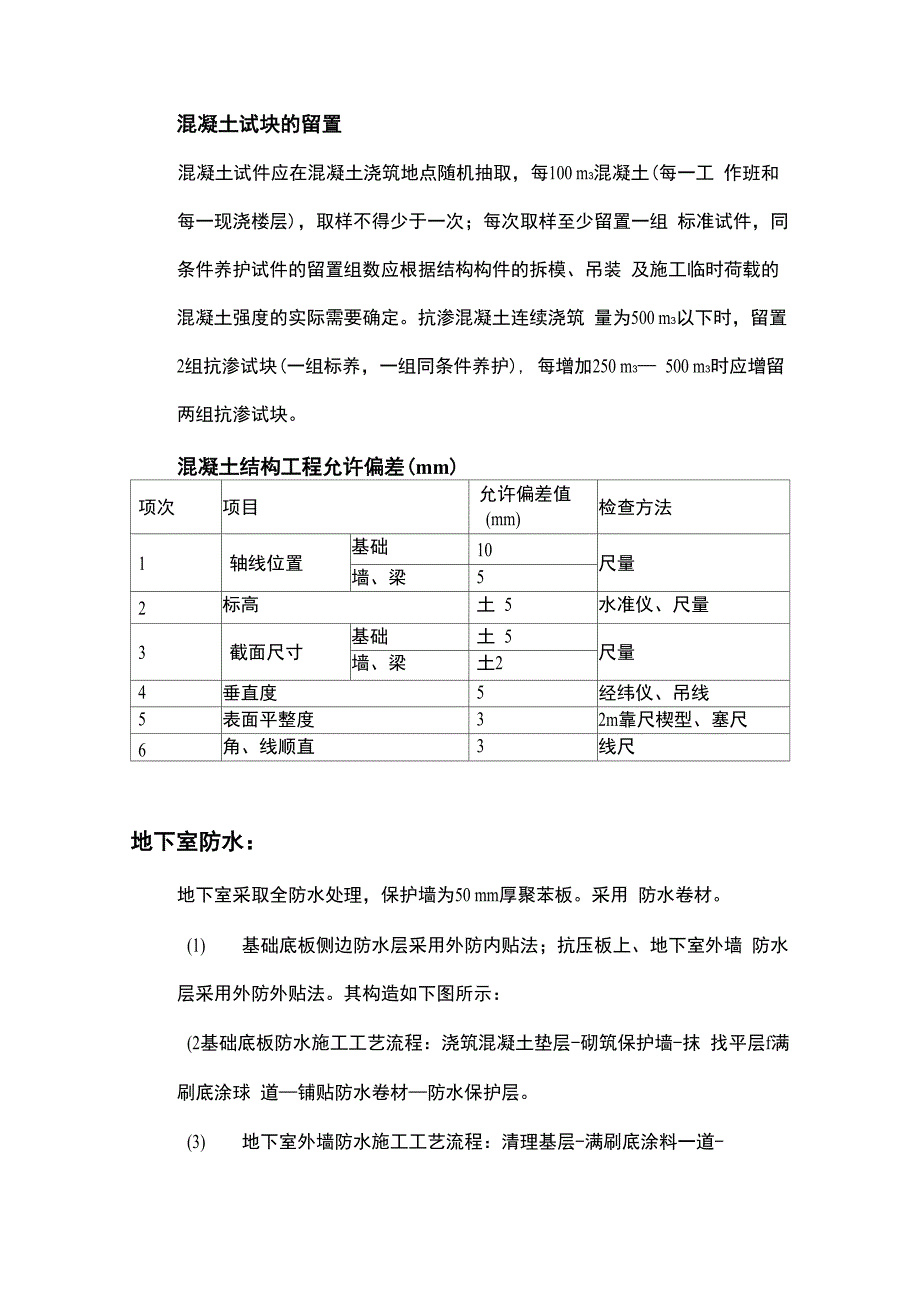

混凝土试块的留置混凝土试件应在混凝土浇筑地点随机抽取，每100 m3混凝土(每一工 作班和每一现浇楼层)，取样不得少于一次；每次取样至少留置一组 标准试件，同条件养护试件的留置组数应根据结构构件的拆模、吊装 及施工临时荷载的混凝土强度的实际需要确定抗渗混凝土连续浇筑 量为500 m3以下时，留置2组抗渗试块(一组标养，一组同条件养护), 每增加250 m3— 500 m3时应增留两组抗渗试块混凝土结构工程允许偏差(mm)项次项目允许偏差值 (mm)检查方法1轴线位置基础10尺量墙、梁52标高土 5水准仪、尺量3截面尺寸基础土 5尺量墙、梁土24垂直度5经纬仪、吊线5表面平整度32m靠尺楔型、塞尺6角、线顺直3线尺地下室防水：地下室采取全防水处理，保护墙为50 mm厚聚苯板采用 防水卷材1) 基础底板侧边防水层采用外防内贴法；抗压板上、地下室外墙 防水层采用外防外贴法其构造如下图所示：(2基础底板防水施工工艺流程：浇筑混凝土垫层-砌筑保护墙-抹 找平层f满刷底涂球 道—铺贴防水卷材—防水保护层3) 地下室外墙防水施工工艺流程：清理基层-满刷底涂料一道-铺贴防水卷材-铺50厚聚苯板保护层-土方回填。
4) 卷材使用前将表面的防粘物清理干净后立放在通风良好处待 用5) 抹找平层时，转角处阴阳角均应做成圆弧，圆弧半径不得小于 50mm6) 基础底板防水层施工时，先铺贴板侧防水层后铺贴板底防水层， 接茬设在板底，并在侧面与立面转角处加贴防水附加层7) 抗压板上、地下室外墙防水层施工时，先铺贴抗压板上防水层 后铺贴墙体防水层，接茬设在抗压板上8) 为防止基础四周防水卷材甩头在下道工序施工过程中受到破 坏，采用混合砂浆砌两皮砖做甩头保护9) 为防止绑筋时碰掉防水保护层，划破四周墙立面的防水层，绑 筋前在靠墙内侧临时布设纤维板，保护防水层，随绑筋随拆除10 )立面卷材铺贴时，压在临时保护墙里的卷材接头剥出后，将表 面浮灰清理干净，有局部损伤处应及时修补11 )墙体防水卷材铺贴自下而上采用满粘法施工，其长、短边搭接 宽度不小于100 mm12 )外墙防水层做完一步立即回填一步屋面防水施工：屋面采用双层SBS改性沥青防水卷材和一道SBS改性沥青防水涂料一道1) 施工顺序：保温层-基层清理-涂刷配套基层处理剂-涂刷SBS 改性沥青防水涂料-复杂部位附加层处理-涂刷配套粘结剂-铺设卷材f保护层施工2) 基层条件：找平层已做完隐蔽工程验收，平整、干燥，含水率 不得大于9%,含水率可用以下简单测法：用一块lxlm的油毡，平 铺在找平层表面上，静置3-4小时后翻起，如覆盖油毡的基层表面 和周围相同(无明显水印)，则可认为含水率符合要求；管根、阴阳 角等部位做成50 mm的小圆弧；雨水口处按设计坡度值计算后再低10-20 mm,以保证局部无积水。
3) 用长把滚刷均匀涂刷卷材的配套基层处理剂，薄厚一致，干燥4 小时以后，均匀涂刷SBS改性沥青防水涂料4) 复杂部位附加层：管根、阴阳角等防水薄弱部位事先作好附加 层，进行局部增强处理5) 涂刷配套的基层胶粘剂，胶粘剂待基本不沾手时即可铺设卷材6) 铺设卷材：卷材铺设方向应由标高低处向高处铺设，先铺设排水集中的檐口部位，卷材的配置应顺长方向配置，并使卷材长向与流水坡度垂直，卷材的搭接应顺流水方向7) 卷材收头做法如图所示:室内有防水要求的部位防水施工:厨房、卫生间等均做两道聚氨酯涂膜防水层1) 在施工前将基底清理干净，尤其是阴阳角处、管根处等部位不 得有尖锐杂物存在2) 找平层在转角处要抹成小圆角地面向地漏处排水坡度应 2%, 以地漏边向外50 mm处排水坡度为3-5%，不得局部积水3) 与找平层相连接的管件、卫生器具、地漏、排水口等必须安装 牢固，收头圆滑，用密封膏嵌固之后才能进行防水层施工4) 小管必须做套管，先做管根防水，用建筑密封膏封严，再做地 面防水层与管根密封膏搭接一体四周涂起300 mm高与立墙部分水 平接好5) 在地漏、管道根、阴阳角等易漏水的薄弱部位做补强附加处理6) 涂膜涂刷施工时要严格掌握好分层涂刷的时间，并做到前后两 层涂刷的方向要垂直，每层涂刷的厚度要均匀一致，并保证总厚度不 小于1.5 mm。
7) 卫生间面积小，光线不足，通风不好，应设人工照明和通风设 备，各工种交叉作业要配合好，具体施工时要有成品保护措施8) 防水层作完后，蓄水24小时无渗漏后再做面层土方回填：1本工程土方回填为基槽素土回填2回填土施工前，首先应进行土壤击实试验，根据回填土的最佳含水率及 干容重，来确定回填用土的含水率控制范围及压实遍数3回填前应对基础、防水层、保护层进行验收，混凝土强度达到设计强度后方可进行4回填前应将填土部位的垃圾及杂物等清理干净5土质应优先选用原土，但回填前应检测土质内不得含有有机杂质，使用前应过筛，确保粒径不大于50mm6回填土施工时应分层铺摊，每层铺土厚度控制在300mm内7回填土采用蛙式打夯机夯实，每层至少夯实三遍，并做到一夯压半 夯，夯夯相连，行行相连，纵横交叉，并加强对边缘部位的夯实9回填土每层夯实后，应按规范进行环刀取样，测出干土的质量密度, 根据设计要求，干容重不得小于15.5kN/ m310回填土的质量控制：基槽取样每层按长度每30 m取样一组，取样部位应在每层压实后的 下半部电气工程：电气工程施工范围：钢管暗敷设，开关盒、插座盒暗固定安装，桥架安装，管内穿线，配 电箱及电表箱安装，开关、插座安装，灯具安装，电缆敷设，防雷接 地及保护接地安装，智能化综合布线系统、消防系统。
3电源引入及配电系统：本工程的电源引入从室外变配电室并使用4根vv23-3 x 240+1 x 1200mm2的铜芯电缆和1根vv23-3 x 185+1 x 95mm2的铜芯电缆穿墙引 入地下一层配电室□接箱（共分四路照明和一路动力）穿墙套管使 用8根①150镀锌钢管并穿墙暗敷设□接箱、动力柜和照明柜均安 装在配电室内本工程为二级负荷，采用双回路380/220V三相四线低压电源地下 一层设分配电室，内设□接箱和低压配电箱电缆经n接后引至动力 柜BGL-1及照明柜BGM1-4,每个照明柜引出三路照明干线，沿地下二 层电缆桥架敷设至强电井，每个单元两条干线各户表箱集中设在强 电井内的XXB95A型立柜式电表箱内，照明主干线为预制分支电缆引 至层电表箱然后采用放射式引至每户户表箱，并分照明、插座及空调 回路，插座回路配线采用BV-3 x 2.5穿PVC20管沿墙或楼板暗敷设， 照明回路配线采用BV-2 x 2.5穿PVC16的管沿墙或楼板暗敷设层配 电箱配线采用BV-4 x 50+E25穿SC70的钢管沿电缆桥架或墙暗敷设， 分配电箱配线采用BV-5 x 10穿PC40的管沿墙暗敷设供给本工程的A.B区的各住户主干线从地下一层配电室引出并沿电缆 桥架引至强电井内。
供给B区的电源均由A区配电室引出沿电缆桥架 从地下一层引向B区强电井供给本工程的动力是指主要有电梯.生活泵.污水泵.排水泵采用双 电源互投供电，主电源从动力柜引出，备用电源从照明柜引出电缆 敷设沿电缆桥架敷设，包括19层内的其他用电其他设备均再地下 一层和地下二层，均按钢管暗敷设要求施工4穿墙套管的做法如下:穿墙套管的做法执行华北地区建筑标准92DQ5-图号5-4的浅刨面方法 施工使用材料为①150的镀锌钢管管中心距室外地面-1.55m暗敷 设直埋电缆过墙引入管必须做好防水处理，室外埋深距室外地面不应小 于0.7m，并应有适当的防水坡度电缆保护管伸出室外出散水1m为 宜5钢管敷设：(1) 材料要求：钢管的壁厚均匀，焊缝均匀、无裂缝、砂眼、棱刺和凹扁现象除镀 锌钢管外，其它管材需预先除锈，管内刷防腐漆镀锌管和刷过防锈 漆的钢管外表完整无落、剥落现象，所有钢管应有产品合格证，并有 供应商加盖的红章护口有用于薄、厚管之区别，护口要完整无损2) 管路敷设与连接：所有管路敷设应沿墙或沿顶板内暗敷设，管子的连接均采用套管连 接，套管长度为连接管径的1.5s3倍，连接管口的对口处应在套管 的中心，焊口应焊接牢固严密，管路过长的应加装接线盒，在管进盒、 箱应排列整齐，并与管径相吻合。
管入盒要求一管一孔，开孔时不得 开长孔，铁制盒、箱严禁用电焊、气焊开孔如果用定型盒、箱，其 敲落孔大而管径小时，用铁皮垫圈垫严或用砂浆加石膏补平齐，不得 露洞管口入盒、箱暗配管可用跨接地线焊接固定在盒棱边上，严禁 管口与敲落孔焊接，管口露出盒、箱应小于5 mm，露出锁紧螺母的丝扣为2s4扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐钢管暗敷设于钢筋网中，在钢筋绑扎完应及时敷于钢筋网中间，并使 用绑扎线绑扎牢固如遇有过梁的钢管时，应先予埋套管，避免切割 钢模板，盒子要用锯沫或纸塞满现浇混凝土板墙固定盒加支铁固定， 踞外墙需小于30 mm钢管超过下列长度，应加接线盒，其便于穿线，无弯时30m，有弯时 20 m，有二个弯时15 m，有三个弯时8 m在竖井内及必须穿钢管明 敷设的地段，钢管表面涂刷3道防火漆在施工过程中特别注意板上接线盒应设在维修方便位置上，屋面电机 回路的管路需要加接线盒，也要设在顶板下维修方便位置上3) 暗配管敷设工艺流程：暗管敷设-预制加工、冷烧管、切管-测定盒箱位置-稳住盒箱 -管路连接、管箍丝扣连接、焊接套管连接、管进盒箱-暗管敷设 方式：随墙配管、大模板现浇混凝土墙配管、现浇混凝土楼板配管- 地线连接、跨接地线、防腐处理。
4) 安装要求：敷设与多尘和潮湿场所的电线管，管口连接处均应做密封处理，暗配 管管路宜沿最近的路线敷设，应减少弯曲埋入墙或混凝土的管子离 表面的净距不应小于15 mm,管口应高出设备基础面不小于50 mm并 加防水弯头，在穿过建筑物基础时应加保护管水平或垂直敷设明配 管允许偏差值：管路在2 m以内时偏差为3 mm,全长不应超过管子内 径的1/2;明敷设管子应顺直，金属钢管埋入土层内，应刷沥清包缠 玻璃丝布后，再刷沥清油或采用水泥砂浆全面保护强电井内明敷设钢管应套丝联接，暗敷设在墙体内的钢管采用套管联 接5) 质量标准：连接紧密，管口光滑，护口齐全，排列整齐，管子弯曲处无明先折皱, 油漆防腐完整，暗配管保护层大于15 mm管子入盒、箱内露出的长度应小于5 mm，用锁紧螺母固定的管口露出 螺纹为2s4扣6) 成品保护：敷设管时不要踩坏钢筋，土建浇筑混凝土时，电工人员应留人看守， 以免振捣时损坏配管及盒位移，如有损坏应及时修复其它专业在施 工中，注意不得碰坏电气配管，严禁私自改动电线管路及电气设备暗配管路堵塞配管后应及时扫管检查，发现堵管及时修复处理，,配 管后应及时加管堵把管口堵严实6管内穿线：(1) 材料要求：绝缘导线的规格、型号必须符合设计要求并有产品合格证。
2) 工艺流程：选择导线-穿带线-扫管-放线及断线-导线与带线的绑 扎f 带护口f导线接头f 接头包扎f 线路检查绝缘遥测3) 穿线：穿线之前应先把带线穿入，目的是检查管路是否通畅，管路的走向及 盒箱的位置是否符合设计及施工图的要求导线根数较少时可将导线 前端的绝缘层削去，然后将导线芯直接插入带线的盘圈内并折四压 实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位导线根数较 多时或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜 错排列在带线上，用绑扎线缠绕，绑扎牢固，使绑扎接头处形成一个 平滑的锥形过渡部位，便于穿线4) 质量标准：导线和规格、型号必须符合设计要求和国家标准的规定照明线路的 绝缘电阻值应不小于0.5 MQ,动力线路的绝缘电阻值不应小于1 M Q接地(接零)线截面选用正确，连接牢固，严密包扎，绝缘良好, 不伤线芯，导线在管内无接头不同回路、不同电压和交流与直流的 导线不得穿入同一管内导线做电气连接时，必须削掉绝缘再连接， 而后加焊导线接头不能增加电阻值，不得降低绝缘强度7桥架安装：(1) 材料要求：电缆桥架采用经过镀锌处理的定型产品，其规格、 型号应符合设计要求线槽内外应光滑平整，无棱刺，不应有扭曲翘 边变形现象，并有产品合格证。
2) 工艺流程：弹线定位-予留孔洞、予埋吊杆吊架、金属膨胀螺栓安装、予埋铁 -螺栓固定、焊接固定支架与吊架-线槽安装-槽内敷设电缆 -线路检查及遥测3) 电缆桥架安装：安装方法为吊装，并使用吊杆固定在顶板上，固定电的间距均按规范 要求一般不应大于1.5-2 m根据北京市建设工程质量监督总站037 号文件规定使用镀锌电缆桥架可以不做跨接地线，搭接处应使用镀锌 螺母、平垫、弹簧垫等、电缆桥架和线槽等金属构件根据设计要求应 喷耐火涂料从低压配电室内的配电柜至电气竖井的桥架和电气竖井 均通长敷设一条-25x4 mm镀锌扁钢作为接地干线，与其它配电相线 连接，以作为总等电位联结8电缆敷设：电缆型号、电压、规格应符合设计要求，电缆外观应无损伤，绝缘良 好，应使用1000V摇表现场摇测，应符合规范要求，电缆全部采用5 芯，接线采用TN-S系统方式接线，电缆的最小弯曲半径应符合下列 要求：钢铠护套20D、聚氯乙烯绝缘电力电缆10D,控制电缆10D电缆敷设在桥架内应整齐，接头应相互错开，不宜交叉标志牌的装 设应符合下列要求：电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井 内电缆上应装设标志牌。
9配电箱(柜)安装：(1)材料要求：根据设计要求，各配电箱均暗设，电气竖井的配电箱为明设，箱体应有一定得机械强度，周边平整无损伤，油漆无脱落各种电气开关应 安装牢固配电箱门开启自由，导线排列整齐，导线压接牢固，并有 两部和北京市供电部门生产许可合格证2）配电箱固定：根据设计要求，各配电箱的位置和预留孔洞尺寸先将箱体找好标高及 水平尺寸，并将箱体固定好然后用水泥沙浆填实周边并抹平整，周边 间隙对称，贴脸平整不歪斜，螺丝垂直受力均匀，其垂直度允许偏差 为3 mm配电箱（柜）上的母线应涂有黄（A ）绿（B ）红（C ）黑（N ） 黄绿（PE ）安装高度距地面1.4 m层电表箱距地1.2米明装在电缆 竖井内，□接箱在配电室内落地明装，户表箱距地1.8米暗装，智能 控制箱距地1.8米嵌入式安装10开关、插座安装：（1） 材料要求：所有开关、插座规格、型号必须符合设计要求并有产品合格证2） 开关安装：所有开关为合格产品，开关安装高度距地面为1.3m，操作应灵活，节 点接触可靠，同一场所的开关切断位置应一致，相线经开关控制，开 关距门口为150-200 mm开关面板应端正，严密并与墙面平，开关位 置与等位相对应，同一室内开关方向应一致，成排安装的开关高度应 一致，高低差不应大于2 mm。
3） 插座安装：所有的插座根据设计要求，除注明者外均采用安全型，对淋浴、污洗、消毒、刷手、备餐间等潮湿环境场所均为密闭防护式，插座配线为BV-3x 4 mm2插座箱采用BV-5 x 4 mm2并穿20钢管埋地敷设，安装高度距 地面为0.3 m所有插座回路加装漏电开关，面对插座的右极接相线， 左极接零线，单相三孔及三相四孔的接地或零线均应在上方同一室内安装的插座高低差不应大于5 mm，成排安装的插座高低差不 应大于2 mm,暗装的插座应有专用盒，盖板应端正严密并与墙面平电源插座和弱点插座相距大于500 mm插座箱距地面1.2 m安装洗 衣机专用插座（带开关）距地面1.4m,卧室内插座距地面0.3m，空 调插座距地面2m,带开关（卧室内）卫生间的插座距地面1.4m,抽 油烟机专用插座距地面1.8m,操作台专用插座距地面1.4m，电冰箱 专用插座距地面1.4m,智能控制柜专用插座距地2.0米，厨房专用粉 碎机插座距地0.5米11防雷接地及保护接地系统：根据设计的要求，本建筑为二类防雷建筑物，应沿屋面女儿墙上采用 010镀锌圆钢作为明敷设避雷带，并把女儿墙内钢筋、屋面钢筋联接 形成以防直击雷，利用基础钢筋作为保护接地和防雷接地装置，利用 结构内两根通长主筋（大于012 ）作为引下线，引下线的上端、避雷 带的下端分别与和接地装置焊接，同时作为引下线的主筋应与圈梁和 楼板内钢筋可靠焊接。
本工程采用联合接地系统，配电系统采用TN-C-S方式电源引入户做 一组保护接地极防雷接地与电气设备及配电系统单独接地极，全楼 均按三相五线制配线同时沿建筑物四周地下做成环形接地体，与防 雷引下线相连接，接地电阻应小于1Q施工方法参照华北地区标准 图集 92DQ-13所有突出屋面的金属物及金属管道应与避雷带可靠的连接所有金属 门窗均与墙体钢筋可靠连接、做法执行92DQ13-28方法施工.避雷带 与结构内两根主筋应通长焊接作引下线并将柱子主筋与圈梁连接、 30m以上每隔三层沿外墙四周做均压环并与引下线焊接，均按 92DQ13-27方法施工电缆井防雷等电位连接做法执行92DQ13-24方 法施工距建筑物外墙3m处东、西、南侧作一圈人工接地装置，水平接地体 埋深0.8m垂直接地体共计28根，用50的镀锌钢管长2.5m，水平 接地体用一40 x 4的镀锌扁钢测试点按图做四点，距室外地面0.5m, 盖板应刷白色漆，接地点标志用黑色漆，做法执行华北地区标准图集 92DQ13-23方法施工实测电阻不得大于10Q配电室内的保护接地均采用沿墙敷设使用镀锌扁钢-25 x 4并沿墙敷 设，卡设在墙上，距室内地面高度0.2m,过门处沿地面内暗敷设.沿 室内四周暗敷设。
具体做法执行华北地区标准集92DQ13-图号13-46 方法施工本工程根据设计提出的要求，接地系统采用TN-C-S系统配电在总 配电箱出线端把中性线N与保护线PE绝缘以不同颜色分开，保护系 统的重复接地应按92DQ13标准图集图号13-42方法施工使用的材 料，水平接地体为镀锌扁钢-40 x 4与接地体相连接接地极使用镀锌 角钢L50 x 50 x 5长度为2.5m室外接地极做法执行92DQ13-13-40方法施工接地电阻应不大于4Q12灯具安装：(1) 材料要求；本工程采用的灯具主要有：白炽灯、吸顶灯、应急灯、标志灯、疏散 指示灯等所有灯具的型号、规格必须符合设计要求和国家标准的规 定，灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥 落、灯罩破裂、灯箱歪翘的现象，所有灯具应有产品合格证2) 灯具安装：1) 吸顶灯安装：本工程吸顶灯安装方式为嵌入式安装，全部安装在楼板上安装注意 预留孔的大小、尺寸一定要准确，间距平均，距离一致走道内吸顶 灯应在中间位置，安装时要注意其它管道，所有灯具安装一要定与土 建专业密切配合2) 安全出口标志灯与疏散指示灯安装：本工程安全出口灯和疏散指示灯采用嵌入式壁装，安全标志灯应装在 门上方0.1m处，疏散指示灯安装在距地0.4m处，安装时应注意高度 一致。
应按灯具的外型选择合适的柜使其平正不歪斜3) 其他灯具安装：本工程采用的其它灯具在安装时按规范和设计要求进行施工13消防系统：本工程在一层设有区域火灾报警器，电源由三号楼消防中心引来消 防水泵设在地下二层非人防区，生活水泵设在地下一层为双回路末端 互投，并在消火栓内设消防按钮消火栓按钮回路配线为BV-2x2.5 穿SC15的钢管由11号楼消防泵房引来，沿桥架或沿墙暗敷设联动 控制总线回路配线采用RVS-2 x 1.5穿SC15的钢管由11号楼消防联 动控制盘引来，沿桥架或沿墙暗敷设消防广播配线采用BV-2 x 2.5 穿SC15的钢管由3号楼消防中心引来，沿桥架或沿墙暗敷设消防 配线采用RVS-2 x 2.5穿SC15的钢管由3号楼消防中心引来，沿 桥架或沿墙暗敷设14智能布线系统：本工程智能布线系统主要包括：系统、有线电视系统、电脑网络 系统、可视对讲系统、家庭安全保护系统及六表计算机自动远传抄表 系统电源配线采用2 xBV-1.0导线在弱电竖井内设层配线架，每 层一个，配线架采用19机柜，尺寸为600 x 600 x 1400采用落地式安 装每个住户设住户智能控制器，其尺寸为362 x 356 x 102距地1.8 米暗装。
每个住户分设、电视、网络插座，距地0.3米暗装具 体设备配线详见施工图纸弱电竖井内的线缆均沿弱电桥架敷设，其 余均沿墙或楼板暗敷设。
