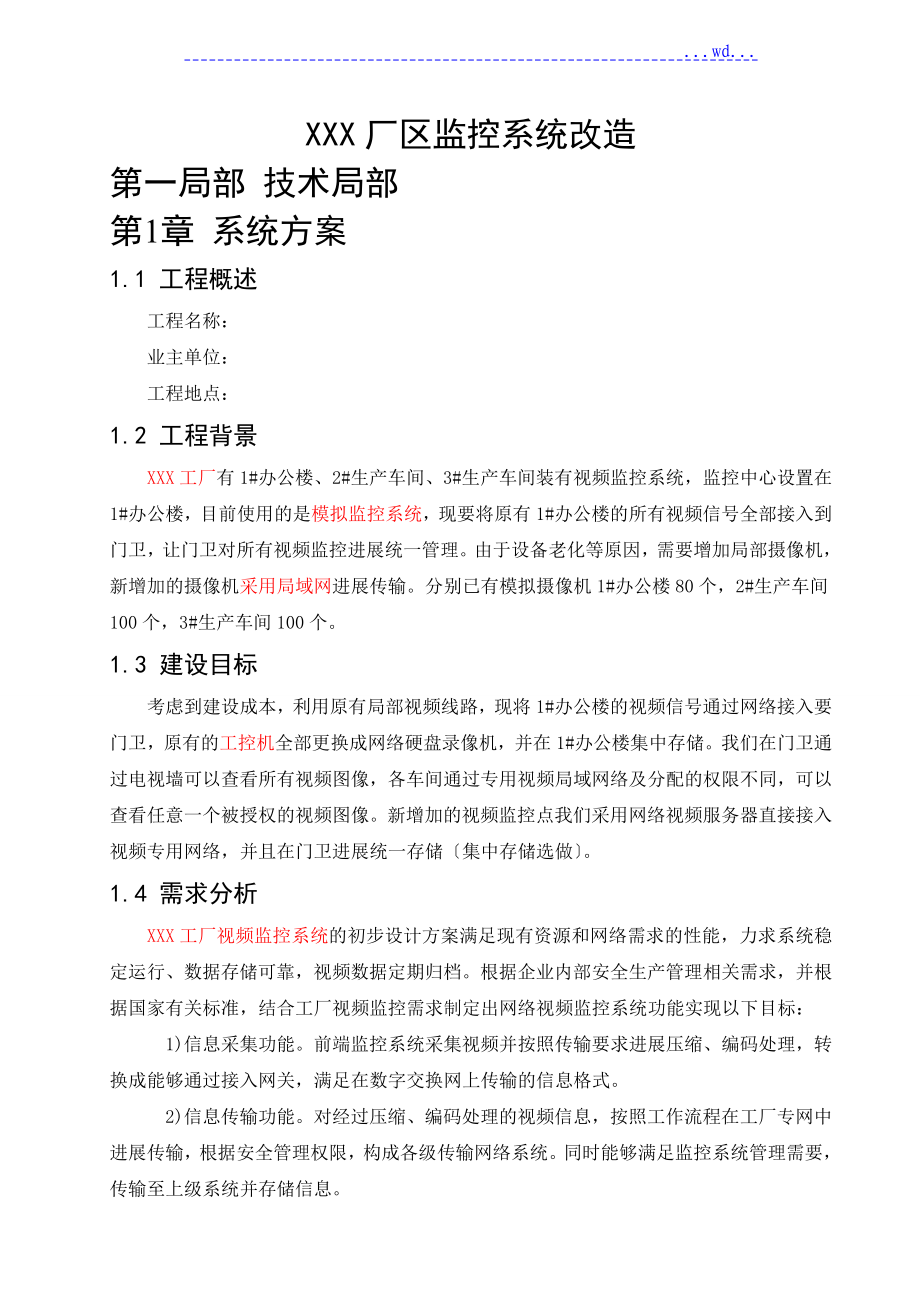

...wd...XXX厂区监控系统改造第一局部 技术局部第1章 系统方案1.1 工程概述工程名称：业主单位：工程地点：1.2 工程背景XXX工厂有1#办公楼、2#生产车间、3#生产车间装有视频监控系统，监控中心设置在1#办公楼，目前使用的是模拟监控系统，现要将原有1#办公楼的所有视频信号全部接入到门卫，让门卫对所有视频监控进展统一管理由于设备老化等原因，需要增加局部摄像机，新增加的摄像机采用局域网进展传输分别已有模拟摄像机1#办公楼80个，2#生产车间100个，3#生产车间100个1.3 建设目标考虑到建设成本，利用原有局部视频线路，现将1#办公楼的视频信号通过网络接入要门卫，原有的工控机全部更换成网络硬盘录像机，并在1#办公楼集中存储我们在门卫通过电视墙可以查看所有视频图像，各车间通过专用视频局域网络及分配的权限不同，可以查看任意一个被授权的视频图像新增加的视频监控点我们采用网络视频服务器直接接入视频专用网络，并且在门卫进展统一存储〔集中存储选做〕1.4 需求分析XXX工厂视频监控系统的初步设计方案满足现有资源和网络需求的性能，力求系统稳定运行、数据存储可靠，视频数据定期归档。
根据企业内部安全生产管理相关需求，并根据国家有关标准，结合工厂视频监控需求制定出网络视频监控系统功能实现以下目标： 1)信息采集功能前端监控系统采集视频并按照传输要求进展压缩、编码处理，转换成能够通过接入网关，满足在数字交换网上传输的信息格式 2)信息传输功能对经过压缩、编码处理的视频信息，按照工作流程在工厂专网中进展传输，根据安全管理权限，构成各级传输网络系统同时能够满足监控系统管理需要，传输至上级系统并存储信息 3)信息处理功能各级系统对接收到的视频信息等，按信息含意和归属进展处理，对调用的存储信息进展处理 4)信息存储和备份功能监控中心服务器对视频信息、系统日志，均应存储;存储和备份的历史数据信息，可在网络系统中依据权限回放 5)系统控制功能依据授权将网络用户发出的控制命令传送到前端系统，实现监控中心及授权用户对前端任意一路监控图像的调用和控制1.5 设计思路网络视频监控系统的建设将保证厂区各个职能部门人员对职责范围许可内的视频信息情况及时、准确的了解、掌握，监控系统实现系统化、科学化、现代化地统一管理，切实满足公安行业对于图像系统的管理和业务需求等要求进展该工程建设系统依托网络，建成覆盖整个厂区的网络视频监控系统，初步统计在生产车间和办公楼架设280个监控点。
设计方案充分考虑后期的扩容、管理变更等可能的建设要求，并遵循技术先进性、架构合理性、统一的技术标准、经济性、实用性、标准性、可维护性、可管理性、安全性、开放性等原那么 本次设计思路如下： 1、采用服务器集群构造，实现“大容量、多画面处理、实时录像和回放、联网远程监控〞的目标 2、便于以后用户的安装、操作和今后的维护便利 3、考虑了各种兼容要求和扩容要求：包括现有数字设备的接入、控制及监控点后期扩容、系统规模扩容、临时授权用户远程监控等各种可能扩容方式下对现有网络的兼容和便利性，设计的系统能够满足兼容和平滑扩展的要求 4、系统设计对网络传输路由具有良好的适应性，可以在局域网、广域网、城域网、无线网络等各种方式下运行根据网络资源的情况，在不同的网络带宽下可以灵活设置编码格式，获得不同的图像质量 5、本次设计的系统是标准和开放的，系统软件全部采用通用的主流标准;如系统采用标准的TCP/IP协议、接口标准通用等;适合生产厂区安保系统各个标准子系统的集成 6、系统考虑了操作冗余、数据安全和远程鉴权等技术手段，保障系统安全运行和不受外部入侵，完善的身份认证能力，保证系统稳定运行 7、方案采取实用的原那么，不追求高端设备的堆砌，而是本着实用的原那么进展科学的配置建议，以求到达最大的技术性价比。
1.6 系统架构1.6.1原有系统架构原有视频信号通过同轴视频电缆全部接入1#楼视频工控机1.6.2改造后系统构造图本系统视频传输系统采用网络作为视频传输的手段结合原有模拟监控系统，将原来模拟摄像机与新增加的网络硬盘录像机连接，然后接入局域网，即可实现全部前端网络摄像机的集中管理和实时监控 每栋大楼采用交换机接入网络硬盘录像机，前端视频工作站通过有线局域网络查看所有视频图像第2章 系统配置2.1 硬盘录像机DH-DVR1604HG-S/N品牌：大华型号： DH-DVR1604HG-S/N产地：杭州技术参数：型 号 DH-DVR1604HG-S/N系统主处理器工业级嵌入式微控制器操作系统嵌入式LINUX操作系统视频参数图像编码标准H.264视频标准PAL〔625线，50场/秒〕监视图像质量PAL制，D1(704×576)回放图像质量D1@ 25 fps图像控制图像质量可调，可变码流和固定码流可选双码流每个通道可设置双码流，辅码流的设置最高分辨率不超过主码流图像移动侦测每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调区域遮挡设置每路支持4个区域遮挡块音频参数编码标准G.711A语音对讲双向语音对讲功能 录像管理录像方式手动录像、动态检测录像、定时录像、报警录像录像保存本机硬盘、网络录像速度D1 @ 25 fps录像回放支持1、2、3、4、N路同步回放功能〔N代表设备最高路数〕备份方式支持硬盘、刻录机、U盘存储和备份 视频 视频输入16路 BNC接口视频输出1路模拟视频BNC接口 (1.0Vp-p, 75ohms) , 1路VGA输出，1路HDMI输出抓图功能支持JPEG抓图功能环通输出16路模拟视频BNC接口 (1.0Vp-p, 75ohms) 矩阵输出16选1视频矩阵输出，支持时间，通道OSD叠加音频音频输入4路线性音频输入音频输出1路线性音频输出报警 报警输入4/8/16路报警输入、低电平有效，绿色接线柱接口报警输出6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口 其他网络1个 RJ45接口, 10/100/1000M自适应通信标准485接口，支持半双工，绿色接线柱接口; 标准232接口，DB9USB3个USB 2.0接口硬盘内部支持8个SATA硬盘eSATA支持独立的eSATA接口电源220V±10% 50Hz±2% / 110±10% 60Hz±2%功耗25-40W(不含硬盘)工作温度0℃－＋55℃工作湿度10%－90%尺 寸440mm * 460mm * 89 mm(2U高度)重 量5.5-6.0kg(不含硬盘)安装方式台式安装2.2 嵌入式数字高清解码器DH-NVS0404DH产品特点◎支持VGA,HDMI和TV辅助输出◎最大支持28路D1或14路720P或7路1080P实时解码◎支持真正的全高清显示，支持1920x1080,1280x1024和1280x720三种显示器分辨率◎支持TV辅助输出和解码轮询功能◎支持主动解码和被动解码两种解码模式◎支持远程录像文件的解码输出◎支持10M/100M/1000M自适应以太网接口◎WEB GUI管理界面，可通过WEB页面轻松完成设置和控制◎采用标准网络协议和标准压缩算法，在各种平台上轻松实现互联互通◎标准1U机箱，美观大方产品参数型号DH-NVS0404DH系统主处理器高性能嵌入式处理器操作系统嵌入式 LINUX输入设备前面板按键，键盘控制快捷功能无硬件接口参数视频标准MPEG4/H.264音频标准PCM/G711解码能力7路1080P或28路D1解码显示分辨率1080P/720P/D1/HD1/2CIF/CIF/QCIF视频帧率PAL：1～25帧/秒；NTSC：1～30帧/秒码流类型复合流，视频流视频输出路数4路视频输出接口VGA,HDMI和TV辅助输出音频输出路数4路音频输出接口BNC(电平200-3000 mv，阻抗5KΩ)语音对讲BNC(电平2Vrms，输出阻抗10k ohms)；报警输入16路报警输出8路继电器输出(30VDC 2A，125VAC 1A联动输出)通讯接口1个RJ45 10/100/1000M自适应以太网接口辅助接口RS232标准232接口，DB9USB接口1个USB 2.0接口RS4851个485接口环境供电电源适配器供电模式DC12V功耗<13W工作温度0℃~+55℃工作湿度10%~90%2.3 多功能图像集中管理软件DSS-B 2.0一、操作员客户端1、实时监控功能：☉支持1/4/6/8/9/13/16/20/25/36多分屏画面显示☉支持客户端抓图☉支持客户端本地录像☉支持实时监视流畅/实时模式切换☉支持音频监听开关☉支持从设备树上拖动摄像头到视频窗口翻开一个画面☉支持拖动设备或组织节点翻开其所属的所有通道☉支持关闭当前窗口/关闭摄像头/关闭所有窗口操作☉支持当前监视保存为任务☉支持当前监视方案任务发送到电视墙☉支持鼠标模拟键盘摇杆2、监控任务/方案：☉支持监视任务/方案创立、编辑、修改☉支持按方案执行任务☉支持暂停/恢复方案/任务☉支持方案任务导入、导出☉支持程序启动自动执行方案/任务3、录像回放：☉支持录像查询/回放支持从前端设备/中心平台，查询一天的录像，提供图像化和列表两种方式显示查询结果4、报警配置：☉支持报警预案配置、修改、删除☉支持同时6条报警预案配置和自动执行☉支持单个报警预案配置5、本地设置：☉支持语言显示，可显示当前版本语言☉支持本地设置☉支持密码修改☉支持系统退出6、设备树：☉支持按组织构造、IP地址、名称显示设备列表〔按IP或名称显示的设备树，不显示解码器节点〕☉支持按组织构造显示设备的报警输出列表7、云台控制：☉支持云台控制锁定功能☉支持鼠标模拟云台控制方向键〔视频窗口上的右键菜单也提供此操作〕8、画面分割：☉支持1/4/6/8/9/13/16/20/25/36画面分割☉支持全屏切换功能9、电子地图：☉支持多级地图☉支持报警时，地图节点闪烁提示☉支持右键菜单提供即时布撤防功能☉支持双击节点翻开监视二、管理员客户端〔基层〕1、用户管理：☉支持管理员用户的添加、编辑、删除☉支持操作员用户的添加、编辑、删除☉支持用户权限设定〔用户必须属于某个或多个权限组〕2、权限组管理：☉支持单位管理员权限组☉支持单位操作员组3、组织构造管理：☉支持添加、修改、删除组织节点☉支持配置各个单位的上下级层次构造4、设备管理：☉支持添加、修改、删除设备☉支持远程配置☉支持启用/禁用设备报警输入和输出通道5、存储方案管理：☉支持添加、删除、修改中心存储方案☉支持全天录像、按日期录像、按星期录像☉支持启用/禁用存储方案6、电子地图：☉支持地图增加☉支持配置地图上下级层次构造☉支持在地图上放置摄像头或报警节点7、报警联动管理：☉支持添加、删除、修改报警联动策略☉支持一个报警源可以联动其他设备的通道录像☉支持报警预录功能〔前端设备必须要有硬盘备份〕☉支持策略生效的时间段设置8、解码器管理：☉支持添加、修改、删除解码器☉支持多种解码器类型〔类型为NVD和SNVD〕9、常规设置：☉支持CMS服务器地址和端口☉支持设备自动编号☉支持强制I帧☉支持日志保存时间☉支持报警信息保存时间☉支持DDNS设置〔使用到才配置〕☉支持Web服务内网和外网地址〔用到外网映射的情况下，才需要配置外网地址〕三、管理员客户端〔上级〕1、用户管理：☉支持管理员用户的添加、编辑、删除☉支持操作员用户的添加、编辑、删除☉支持用户权限设定〔用户必须属于某个或多个权限组〕2、权限组管理：☉支持单位管理员权限组1) 支持权限设定☉支持单位操作员组 1) 支持等级控制〔用于云台控制权抢夺或协商〕2) 支持可选择单位操作员对设备控制权限〔设备控制权限包含监视、回放、云台、报警输入、报警输出、通道直连、解码器输出权限〕3、组织构造管理：☉支持显示其下级域的组织构造层次关系☉只可以修改根节点的名称4、电子地图：☉支持地图增加☉支持配置地图上下级层次构造☉支持在地图上放置摄像头或报警节点5、解码器管理：☉支持添加、修改、删除解码器☉支持多种解码器类型〔类型为NVD和SNVD〕6、常规设置☉支持CMS服务器地址和端口☉支持日志保存时间☉支持Web服务内网和外网地址〔用到外网映射的情况下，才需要配置外网地址〕2.4 球形摄像机品牌：三星型号：SCC-C7413P产地：天津技术参数：成像器件：1/4" SONY 410K/470K光学变焦：30倍光学内置镜头： F=3.3mm-99.0mm可视角度水平：APPR: 58 度( 广角) to 2.22度(最远)垂直：APPR:44.8度(广角) to 1.68度(最远)水平分辨率：600TVL(彩色)，600TVL(黑白)最低照度0.001 Lux (F1.2, 15 IRE, 感光度 x512, 彩色)0.0001 Lux (F1.2, 15 IRE, 感光度x512, 黑白)水平/垂直旋转速度0.1度/秒- 360度/秒水平/垂直旋转范围水平：360度自由旋转，垂直：180度自由旋转自动扫描速度1-239阶可设预制位停留时间1-60秒可设预制位239个预制位巡视组16组，每组16个预制位风扇和加热器风扇和加热器可自动启动定位精度+/- 0.1度警报输入拥有巡视/预制位自动触发功能的4输入1输出按比例变倍扫描速度有〔16级〕通讯协议Pelco-D,Pelco-P,EVF等多种协议手动水平/垂直扫描速度水平：0.1度-360度/秒，垂直：0.1度-360度/秒防水等级IP66电源AC24V功耗18W,使用加热器为：70W工作温度-40度～ + 60度2.5 枪式摄像机品牌：三星型号：SCC-B2037P产地：天津水平分辨率600TVLINE最低照度彩色0.12LUX,黑白0.012LUX电子快门1/50-1/12,000sec自动白平衡有自动增益有信噪比大于50DbIP65标准有镜头3.6mm/4mm/8mm/12mm电源DC12V工作温度-20℃ ～50℃设备清单爱人者，人恒爱之；敬人者，人恒敬之；宽以济猛，猛以济宽，政是以和。
