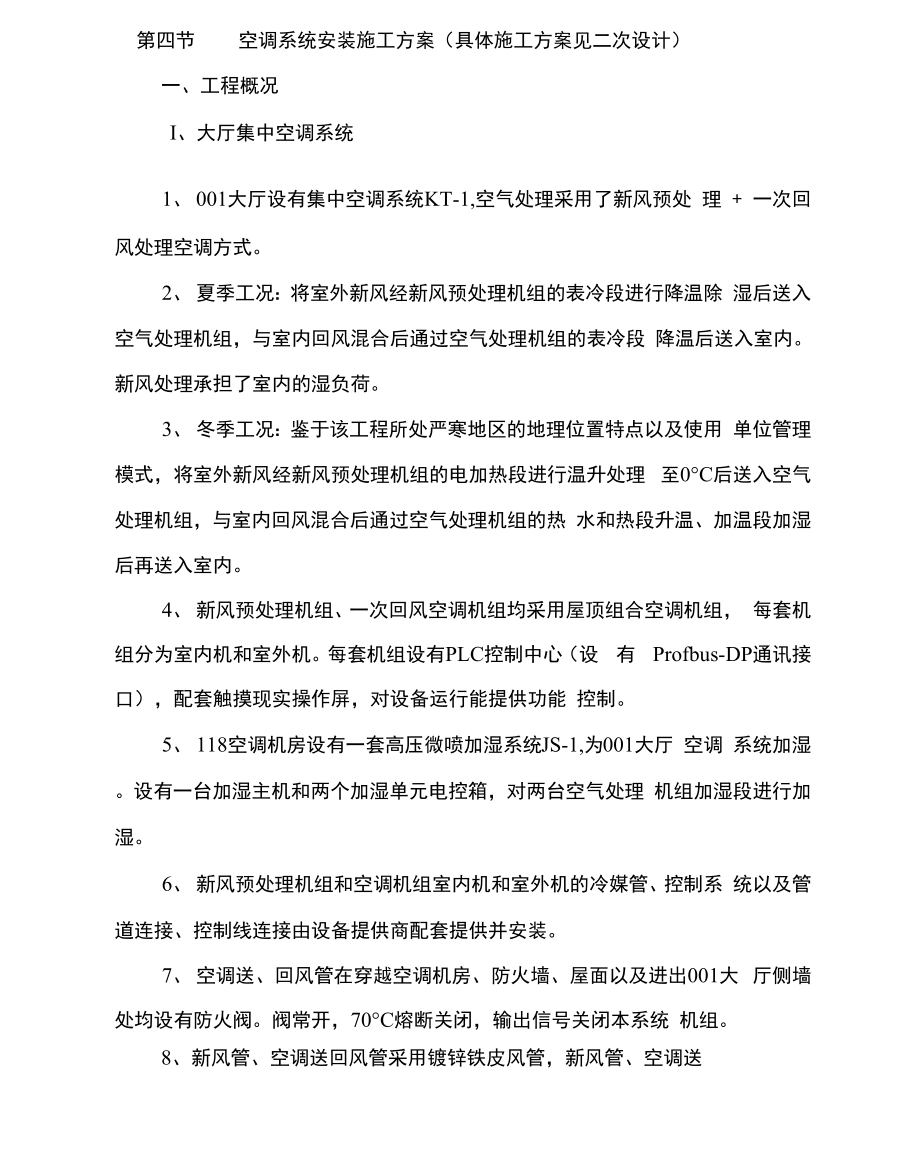

第四节 空调系统安装施工方案（具体施工方案见二次设计）一、工程概况I、大厅集中空调系统1、 001大厅设有集中空调系统KT-1,空气处理采用了新风预处 理 + 一次回风处理空调方式2、 夏季工况：将室外新风经新风预处理机组的表冷段进行降温除 湿后送入空气处理机组，与室内回风混合后通过空气处理机组的表冷段 降温后送入室内新风处理承担了室内的湿负荷3、 冬季工况：鉴于该工程所处严寒地区的地理位置特点以及使用 单位管理模式，将室外新风经新风预处理机组的电加热段进行温升处理 至0°C后送入空气处理机组，与室内回风混合后通过空气处理机组的热 水和热段升温、加温段加湿后再送入室内4、 新风预处理机组、一次回风空调机组均采用屋顶组合空调机组， 每套机组分为室内机和室外机每套机组设有PLC控制中心（设 有 Profbus-DP通讯接口），配套触摸现实操作屏，对设备运行能提供功能 控制5、 118空调机房设有一套高压微喷加湿系统JS-1,为001大厅 空调 系统加湿设有一台加湿主机和两个加湿单元电控箱，对两台空气处理 机组加湿段进行加湿6、 新风预处理机组和空调机组室内机和室外机的冷媒管、控制系 统以及管道连接、控制线连接由设备提供商配套提供并安装。
7、 空调送、回风管在穿越空调机房、防火墙、屋面以及进出001大 厅侧墙处均设有防火阀阀常开，70°C熔断关闭，输出信号关闭本系统 机组8、新风管、空调送回风管采用镀锌铁皮风管，新风管、空调送回风管设有橡塑海绵保温层II、 通风系统1、 002大厅设有1处局部排风系统：P-1, 001大厅设有2处局部排 风系统：P-2、P-3o2、 105房间（配气间）设有平时和事故排风系统，排风机采用吊 顶式排气扇，平时低速排风，事故时高速排风，启停开关在室内外分 别设置3、 公共卫生间、开水间设有吊顶式排风扇，满足室内通风换气 要求4、 101、102配电用房设有机械排风设施，平时使用在排风口 处设有电动密闭阀，阀常开，气体灭火时，阀有电信号关闭，灭火结 束后，可手动开启阀和排风设施进行排风5、 走道内设有可开启外窗，采用自然排烟III、 消声减振系统1、 空调机组室内机均设有减振块安装（减振块由设备配套提供） 机房内风管、水管、冷媒管安装采用减振吊架安装2、 空调机组室内设有回风消声段，风管消声器采用复合阻抗消声 器风管进出均设有防火防腐金属软接3、 空调机房侧墙和顶部采用吸声材料，机房门采用隔音防火门。
IV、 工艺测试间多联机空调系统和分体空调1、工艺测试间和其他配套房间共设有两套多联机空调系统:V-1、 V-2,无外窗的工艺测试间设有一套新风处理系统 VXF-loV-1、V-2、VXF-1系统的室外机外在室外地面上设置2、 V-1、V-2、VXF-1系统室内机采用四面出风嵌入式，在各房间 吊顶上安装WXF-1系统的室内机为独立送风的新风处理机，在二层新 风机房内设置3、 冷媒管采用铜管，由设备配套提供，需由设备提供商对管道系 统进行二次深化设计4、 冷水管采用热镀锌管，并设橡塑海绵保温层冷凝水管设有坡 度安装，冷凝水就近排入卫生间水池5、 每台室内机设有一个有限遥控器，在室内侧墙上安装，两套多 联机系统设有一个中央控制器，在109值班室内设置对室内机和室外机 进行控制有线遥控器、中央控制器由设备配套提供6、 101 （变电所）、102UPS设有分体柜式空调器，室内机落地设 置，室外机安装底标高为2.4米103 （电值班室）、113 （通讯机房） 设有分体壁挂式空调器，室内机底距地2. 6米侧墙挂装，室外机安装底 标高为2. 4米V、空调自控1、根据任务要求，结合工程实际，通过技术经济比较，001大厅集 中空调系统设有与木工程级别相适应的空调自动控制系统，该系统预留 信息化接口。
详细的系统设计由自控专业负责KT-1系统的控制在117 房间房间设置二、空调风、水系统处理方式1、空调风系统本工程采用集中式低风速空调系统（空气处理采用了新风预处理 + 一次回风处理空调方式）R器足在气液Z何循坏变化的件融柠吸热和放就.所以外界环境的淋度对其仃明霖的龄响.M况下.环境盘度岗爪力们变大.环2、空调水系统空调冷冻水管（立管和水平管）均采用同程式冷冻水泵采用二 次变频系统控制空调凝结水通过空调机房内的地漏或管井有组织排 放冷冻水由位于）令冻机房的）令水机组提供，）令水机组的）令冻水、）令却 水管上设水流开关三、 工程特点1、 本工程业主要求工程达到优良标准，我公司己拟好空调专业的 专业施工作业指导书，在技术上严格把关，精心按设计和规范标准进行 施工操作，保证工程质量优良，既满足业主对质量的要求，又为我司树 立企业品牌2、 经我公司综合分析，充分考虑本工程面积大施工任务重的特点， 力争全而展开工作而，与土建、装饰等友邻施工单位密切协调，搞好与 消防、给排水等其它专业工程的相互衔接、配合，合理组织劳动力，安 排好交叉作业，确保工期四、 施工指导思想及施工组织（一）施工指导思想针对本工程的施工特点，我公司将与现场各施工单位密切配合， 统筹安排，统一部署，实现规范化目标管理，并落实各级岗位责任制。
大力采用新技术、新材料、新工艺与新机具，以科技进步带动施工生 产，以一流的管理，一流的施工队伍，建成一流的工程项目，创造一 流的工程质量，建立严格的质量安全保证体系，用科学的管理方法精 心组织、精心施工，密切与建设单位、设计单位、监理单位及各专业 施工单位之间的沟通合作，共同努力为业主提供优良的建筑产品二）施工组织本工程按照项目法组织施工，实行项目管理，由项目经理全而负责， 组建高效精干的项目管理班子，对工程施工的全过程进行系统管理，确 保本工程的顺利完成五、主要施工方法（具体施工方案见二次设计）（一）施工及验收依据1、 施工图纸及设备制造厂家提供的安装技术文件通风与空调工程施工及验收规2、 GB50243—973.GB50231—98机械设备安装工程施工及验收通用规4、GB50275—98压缩机、风机、泵安装工程施工及验收规5、GB50242-2002采暖与卫生工程施工及验收规6、GB50235—97工业金属管道工程施工及验收规7、GB50236—98现场设备、工业管道焊接工程施工及验收规8.GBJ302-88建筑采暧卫生与煤气工程质量检验评定标9、GB50247-98制冷设备、空气分离设备安装工程施工及验收规（二）管道安装1、空调管道工程（1）工程特点木工程空调管道系统由冷冻水管路和冷却水管路系统组成。
冷冻水由设于）令冻机房的四台冷水机组提供冷冻水供回水温度为7/12°Co令却水的进出水温度为32/37°Co本管道安装工程的特点是：管道系统多，土建配合预埋精度 要求高， 施工过程阶段性强冷冻水管和机组的连接、管井内管道的敷设是施工的重点 做好管路的内部清洁，防止管道堵塞、漏水是确保木次管道工程施工质量优良的 关键针对木工程的特点，做好施工前期各项准备工作，认真组织图纸会审， 选择行之有效的施工组织及工法，对施工全过程进行可追溯的质量过程跟踪控 制加强与建设方、设计方、监理、土建及其他专业单位的协调与沟通，实行集 中加工、现场组合的分区、分系统平行流水作业的动态控制计划管理，做好系统 水压试验与系统调试，确保木次安装作业优质、低耗、高速、安全、文明施工的 完成2) 材料供应1) 管道材料将根据设计图纸要求，针对不同的用途和系统选用符合要求 的管材，其品质应符合国家标准的要求管材按下表选用：管材及管件选用表:用途/系统管道材质连接方式空调水管D$50mm,无缝钢管焊接连接D<50mm,热镀锌钢管丝扣连接凝结水管PE管粘合连接_管道弯头、-,—_压制或焊接弯头一、要求；3) 为确保材料的统一，管材及配件一般应为同一厂家的产品；4）所有材料均采购自合格供应商，进入现场时，应进行严格的检 查，包括产品的规格、型号、数量、几何尺寸、外观质量、生产厂 家，是否有与批号、数量相符合的出厂合格证、产品说明书、质量检 验证，同时还应进行实地抽测并做好记录。
对于甲供材料，亦需如此 办理；5）验收合格的产品，在现场要分类存放、妥善保管，要设材料仓库，严格管材、设备、材料进出库的检验和领用手续，在施工现场要自始至终认真 保管好供应商和制造厂提供的产品材料的材质标记、产品合格证明书和材质证 明书，配管时一定要使管材、管件、阀门与施工图纸保持一致，并做好施工原 始记录，严禁材质、规格、等级、品种错乱事故发生3）预留预埋：管道安装前，必须密切配合土建进行预留预埋，其中有套管、构件、管道的预埋及孔洞预留；为了保证预留预埋的准确、及时，应注意以下几点：1） 专业工长在熟悉图纸（包括相关土建图）的基础上，编制每层预 留预埋统计表，注明标高、部位、规格经与相关专业会审后交甲方、监理、 土建和设计单位各一份并向施工班组进行交底，落实预制加工计划碗浇灌 前，会同有关人员进行现场检查，并作好记录2） 钢制套管等预埋构件的制作和安装：a、钢制套管及预埋构件的制作：管道穿越水池、水箱、顶板时，均加刚性防水套管IV型，可参照给排水标准图集S312标准制作；b、 碗内套管安装：建筑结构钢筋网扎完后，根据套管预埋的标高、几何尺寸，用氧乙烘切割套管所在位置钢筋，将套管安装找正后，用电焊将套管与钢筋焊接牢固，再由建筑结构根据需要进行加强。
然 后支模将套管浇固C、管道穿梁、过墙时需设置比管道大2号的镀锌钢管套管，套管 突出墙身，楼板部份应不得少于20mm，管道与套管的间隙应用隔热材料填 塞，且不得作为管道的支撑点；安装时根据图纸标高，将套管置于隔墙 处，用水泥沙浆找正固定再浇灌栓待管道施工完毕，用1:2.5水泥沙浆填 塞密封水管沉降缝或变形缝处设金属软管；d、孔洞预留：安装会同土建一道，首先核对预留孔洞的方位标高、几何尺寸是 否符合设计和规范要求，然后安排人员配合预留和督促检查管道预留洞尺寸见 下 表 ：管径50~7575~100125150200A300孔洞尺寸（mm）100x100200x200300x300400x4003）穿越防火分区时，套管上应加装6=6mm防火翼环5）阀门安装1） 所有阀门在安装前均应按设计文件核对其型号，做启闭 检查，检查其部件启闭动作是否灵活、可靠；2） 阀门在安装前应逐个做强度试验和严密性试验，并及时填写检 验报告，同时还应根据介质流向确定其安装方向；3）阀门应在关闭状态安装，并有明显标志标示其方向；4） 阀门紧固时应控制力度，防止用力过大而损坏阀门，严禁强力 对孔；5） 水平管道中的阀门应安装成水平或垂直，以保证其可操作性。
6）管道安装管道的安装应符合图纸要求，并按照国标GBJ242-82 , GBJ302-88, CJJ30-89等施工及验收规范以及质量评定标准办理，同时注意以下几点：1） 管道安装前应组织有关人员熟悉施工图纸、技术文件和规范 标准；2） 管材于安装前应进行清理，其内外壁应光滑、平整、无气 泡、无裂口、无明显的痕纹和凹陷；其端而应平整并垂直于轴线；管材不 允许有异向弯曲，直线度的公差应小0.3%；管材应完整无缺损，浇口及溢 边应修除平整，内外表面平滑，无明显痕纹；3） 管道安装于墙外时，应平行于墙壁，且应横平竖直，并留出 足够的净空高度以保持通道清洁及利于维修坡度应严格按图纸的规定敷 设图纸无注明坡度者，按以下坡度安装：给水管：i=0. 002—0. 005坡向泄水装置；凝结水：i20. 008坡向与水流方向一致；4） 所有需设支撑的阀门、器具等均应根据要求单独设支撑，以 免使管道或器具因受外力变形；5） 管道安装，在安装前应清除内部污垢和杂物，在工作间隙时 应及时对管□妥善防护，以防止受潮或受污染堵塞；6） 管道系统的最高处需设置DN20的自动排气阀，并在与冷冻 水管连接处加装截止阀；最低点需设置DN25泄水管并带阀门；排气阀及 泄水阀的出口应妥善处理，引全利于排泄之处；7） 机房、井道内管道密布、交错复杂，施工时应先根据现场实 测，绘制草图并和电气、通风专业会审，确认无误后方可继续施工；8） 从干管接出的支管，一般应从顶部或侧而接出，不得从管底 接出。
但从管顶接出时，应防止接成“凸”形，以免形成气阻；凡与制冷机组、风柜连接的水管均采用丝扣或法兰连接，以便日后的维修、拆卸；9） 管道转弯或对接时，需用大半径弯头及“T形接头；管道变径 时，水平管应采用偏心变径管（以防形成气室）；垂直管道采 用锥形管件 所有管件均应为标准管件；10） 温度计、压力表等测量仪表的测量口，不得安装在弯头部位， 距弯头、阀门的距离应大于4D （D为管道直径），特殊情况不得小于管径；11） 当风管与水管相碰时，风管让水管，以防水管避让时造 成集 气；12） 管道安装的垂直偏差不应超过±5mm,坡度大小偏差不得超过 土 0. 05%o（7）支架设置及间距1） 管道固定：横管段用钩钉或支架固定，钩钉按国标 S161/55-24-34 施工；2） 立管支架参定88R420施工，楼层高度H不超过4m时，可每 层设一个支架并安装在距地面1. 5~1. 8m的地方管道垂直安装H24m时， 每层设两个以上管卡；3） 镀锌钢管水平安装支架间距不得大于下表所定值：径mm间距mm505200000025500050保温管道.5.5.5的重量伸缩而承受外力，引起变形井道内竖管安装时，应在每层楼板的 适当位置设支架以支承翌管；5） 支吊架的安装位置应正确，应固定在结构构件上，同时应不 影响结构的安全；天而敷设的水平管段，在闸阀、三通、弯管及直线段适 当间距的下部设管墩，用100号混凝土捣制；6） 空调冷冻、冷凝水管支吊架采用木垫式支架，设置于保温层 的外部支架与管道间须衬经热沥青防腐处理后的硬木垫，木垫厚度与保温 层厚度相当，宽度与支吊架一致，表面平整；7） 位于底部的立管和弯管，弯管和弯管，弯管和水平管的连接 应加强，并在设置支墩有困难时，可设置加强的支撑吊架，其承受能力应 保证在使用时，不应因动态负载致使产生颤动和位移。
8）管道连接1）钢管焊接：a、 碳钢管的焊接执行《现场设备工业管道焊接工程施工及验收 规范》GBJ50236-98；b、 焊工要求持有焊工技能考试合格证；c、 焊接采用手工电弧焊，焊机的选用要求参数稳定，调节灵活，保证足够的焊接电流；d、焊前，管子两端应开坡口，坡口角度及对口间距如下：序号壁厚（mm）组对间隙（mm）坡口角度钝边(mm)16 W6. 353. 237. 51. 0-1. 528 > 6. 354.837. 51. 5-4. 0坡口要求采用坡口机来完成并打磨平整；e、 焊接前，坡口周围200mm以内的油污、水迹、铁锈、毛刺等杂 质、杂物均应清除干净，并露出金属光泽；f、 管道对口时，应使内壁齐平，错口允许偏差为0.2倍壁 厚且小 于2mm,纵向焊缝应错开100mm；焊缝不得在套管内及支架上；g、 每条焊缝均应焊透，焊缝表面质量外观成形良好，焊缝的宽度， 加强高度应符合GBJ242-82、GBJ50236-98国家施工验收规 范规定的标准 目视或放大镜检查其焊缝表面不得有裂纹、气孔、焊瘤、咬肉夹渣、未溶合 和弧坑等焊接缺陷焊材与母材应平缓过渡2) 螺纹连接：8、管子宜采用机械切割，切割面不得有毛边、毛刺，管子螺纹密 封而应符合现行国家标准《普通专用螺纹基本尺寸要求》、《普通专用螺纹 公差与配合》、《管路旋入端专用螺纹尺寸系列》的有关规定；b、 当管道变径时，宜采用异径接头，在管道弯头处不得采用补芯； 当需要采用补芯时，三通上可用1个，四通上不应超过2个，公称直径大于 50mm的管道不宜采用活接头；c、 专用连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹 时，不得将填料挤入管道内；连接后，应将连接处外部清理干净；d、接头完成后不得露出三圈以上螺纹，严禁以倒扣的方法调整公差。
3) PE管连接：a、管材应根据图纸及现场实测结果，结合各连接件的尺寸确定下管尺寸；锯管工具宜选用细齿锯等机具，断口应平整并垂直于轴线，断而处不得有任何变形；插口处可用中号板桩锂成15° ~30°坡口，厚 度为管壁厚度的1/3~1/2,长度一般不小于3mm,坡口完成后将残屑清除干 净；b、 管材、管件在粘接前应用棉纱及干布将承口外侧擦试干净， 使被粘接面保持清洁，无尘砂水迹当表面沾有油污时，须用棉纱蘸丙酮等 清洁剂擦净；c、 配管时应将管材与管件承□试插一次，在表而划出标记；d、用油刷蘸胶粘剂涂刷被粘接接插口外侧及粘接承口内侧时，应轴向 涂刷，动作应迅速，涂抹均匀，且涂刷的胶粘剂应适量，不得漏涂或涂抹 过厚；e、 承插口涂刷胶粘剂后，应及时找正方向将管子插入承口，使 其准直，再加挤压应使管端插入深度符合所划标记，并保证承插接口的 直度和接口位置正确，还应保持静待2~3min，防止接口滑脱，预制管段节 点间误差不大于5mm；f、 承插接口插接完毕后，应将挤出的胶粘剂用棉纱或干布蘸清 洗剂擦试干净，然后根据胶粘剂的性能和气候条件静置至接口固化为止9）系统水压试验及清洗针对系统水压试验及清洗，将编制专门的施工技术措施，现原则上要求 如下：（管道水压试验及水冲洗的介质为清洁自来水。
1）水压试验a、 系统水压试验的原则是按系统和分区不同分别进行，先试主管 （立管），后试支管；等主、支管试验合格后，再按分区系统进行水压试验；b、 冷冻水管道的工作压力暂定为l.OMPa，试验压力为1. 25MPao向系统灌水时，应打开管道各处的排气阀待水灌满后，关闭 排气阀和进水阀，开始加压压力应缓慢上升，一般分厂3次升至试验压 力，中间要进行检查，升至试验压力后稳压10分钟，压力降不大于0.05 Mpa；然后将压力降至设计工作压力作外观检查，以压力不降、无渗漏为 合格施工时应注意所有检修工作必须在无压状态下进行工作，严禁带压 操作2） 水冲洗系统的清洗（水冲洗）是待水压试验合格后进行系统的清洗（水 冲洗）顺序原则上与水压试验相同，即先冲洗主管，然后再冲洗支管所有 水管系统的清洗原则上均采用自来水冲洗，流速不小于1.5m/so管道可先用 压缩空气吹扫，然后用水冲洗至排出水中不夹带泥砂、铁屑等杂质，且水色 与进水口颜色一致时为合格在进行冲洗以前，应先除去过滤器的滤网，待 冲洗工作结束后再安上；在管路水冲洗时，水流不得经过所有设备，空调机 组、新风机组、风机盘管的换热器及水系统干管必须用清水冲干净后接入系 统。
3） 系统的水压试验、水冲洗，均需填写其试压、清洗和运行调整 记录，并经业主、监理及质检站等有关人员签字认可10）防腐保温1）管道系统安装完成并经试压冲洗合格后，开始保温防腐所有保温 防腐工程均应按《采暖与卫生工程施工验收规范》GBJ242-82要求施行兹管道防腐时应在安装前进行除锈（热镀锌钢管不需除锈），并刷防锈 漆两道，然后进行保温;镀锌钢管焊有法兰盘时，在焊口内外各刷樟丹两道b、油漆防腐的操作要点如下：a） 油漆防腐工程必须严格按照油漆厂家推荐的表面处理要求， 清除干净金属表而的油污、灰尘、铁锈等异物，并按照厂家提供的使用说 明书和操作程序喷涂或涂刷；b） 油漆必须在有利条件下进行，由操作熟练的油漆工操作；c） 油漆的喷涂必须保持其工件表面的干燥，且不得在低温或潮 湿的环境下喷涂；d） 现场涂漆一般应任其自然干燥多层涂刷的前后间隔时间应 保证漆膜干燥，涂层未经充分干燥，不得进行下一工序施工；e） 油漆涂层质量应符合下列要求：① 涂层均匀、颜色一致；② 漆膜附着牢固、无剥落、皱纹、堆积、掺杂、鼓泡和针孔等 缺陷；⑤涂层完整、无损坏、无漏涂f） 油漆的存放应置于阴凉、干燥、通风的仓库内，且有防火的 安全措施；g） 喷涂油漆操作，应有防毒而具和符合要求的劳动保护措施。
2）保温：本工程的冷冻水管和凝结水管保温采用：“橡塑海绵保温管壳”保温材料本工程保温所用材料及厚度见下表序管道种类管径(mm)保温厚度 （mm）保温材料1冷冻水管DNW50mm25橡塑海绵保温DN>50mm322凝结水管L血l・ 13橡塑海绵保温8、保温材料的运送、储存和安装的过程应小心加以保护贮存/rm地点必须保证其干燥；b、保温部位的确定应按设计图纸要求；C、所有保温材料均应有厂家提供的品质证明；d、保温材料的密度、厚度应符合设计要求B、保温工程操作要点：a、 保温工作应在系统检漏或试压完成，防腐处理结束后进行；b、 只使用洁净及干燥的保温材料需使用在清洁及干燥而没有杂 质的表而上，所有的冷水管道、通风管道及其系统设备、水泵、阀门和部件 等在安装保温材料前，必须清除表面铁锈、杂质和异物，且涂刷防锈漆二遍；c、 隔热C令）层，防潮层和保护层的施工必须符合设计图纸和国 家标准规范的要求，粘胶涂抹均匀且牢固可靠，数量分布合理，外观成形良 好，铺设平整、无滑动、松弛、断裂现象保温层接缝处应严格密封，不得 留有空隙；d、 对于保温外壳有特殊要求的管段，应在正式施工前做好样品， 待监理工程师认可后方能正式实施；e、 凡金属吊钩、锚杆支撑及其它凸出物体穿过保温材料接触到冰 冷表而者，均须提供一个完整的防潮湿和蒸汽封闭措施；f、 除图纸说明外，在经过套筒和孔洞的地方，提供连续的保温材 料，在墙体或楼板的两侧设置夹板，中间的空隙填以松散保温材料；g、 对于阀门、法兰、水泵等需要拆卸的活动连接部位，保温隔热 层应能单独拆卸，且能保证其隔热层的完好；h、 保温层的端部均应作密封处理，管壳安装时应使纵横向的接缝 错开；i、 对于柔性接头、阀门、紧固螺钉及配件水泵、热交换器等特 殊部位的施工，应按照特别说明进行施工；j，在立管上为了避免下坠，应在立管上每隔2-3m预先焊 上高度为20mm的24X4扁铁2—3块，然后再包保温层；（三）风管及部件安装工程二）安装技术要点（2）风管采用镀锌钢板制作，风管材料的厚度按《通风与空调 工程施工及验收规范》规定执行，风管法兰按GB50243-97规范 表3. 2. 3-2 执行。
吊架规格可按T616标准图集选用，安装前进行除锈、油漆3）矩形风管边长大丁 630mm和保温风管边长大于800 mm,管 段长度1.2m以上应采取加固措施，如用角钢框加固或管壁压棱等加固内 弧外径直角矩形弯头，当平面一方边长2500mm时，设置导流叶片导流叶 片的制作应按GB50243—97规范第5. 6. 1条执行风口等开孔按现场实际 尺寸进行，按调试要求配置的测量孔，做法按T615标准图4）风管制作质量符合以下要求：风管制作允许偏差序号项 II允许偏差mm1风管边长W300mm300 800mm A800mm0, -10, -20, -32法兰内径边长两对角线差平整 度1, -33,23风管表面凸度56-9风管翻边宽度风管折角应平直，圆弧均匀，两端面应平行，无翘角咬口缝严 密，宽度一致，接合缝错开法兰螺栓孔互换允许偏差不大于lmmo孔距应 不大于150mm风管翻边应紧贴法兰，法兰平面垂直于风管轴线2、风管部件的质量检查（1）应具有出厂合格证明，质量鉴定等技术文件消防产品需 持有深圳市消防局许可证2）百叶风口质量应符合GB50243-97规范规定，百叶风口及散流器 质量尚应分别符合GB50243-97规范规定。
3） 防火阀质量应符合GB50243-97规范规定4） 多叶调节阀质量应符合GB50243-97规范规定3、风管安装（1） 风管支、吊架的设置及间距按设计规定支、吊架不得设 置在风口、阀门等处，吊架不得直接吊在法兰上保温风管与支、吊架间 应有隔热垫块2） 风管法兰垫料采用闭孔海绵橡胶（兼有排烟功能的排风系 统采用石棉橡胶板或8501阻燃密封胶带），其宽度应与法兰相同，连接螺 栓应在法兰同一侧3） 风管和部件吊装可利用土建结构的柱、梁等节点，或在土 建结构用多颗膨胀螺栓固定型钢为吊点，挂倒链吊装4）风管安装质量符合以下要求：风管安装允许偏差序 项 目 允许偏差mm1风管 水平度3%oL201垂直度2%oH202风口 水平度垂直度3%oL2%oH（5）风管的调节装置应在便于操作的部位防火阀安装，方向 位置正确，易熔件在系统安装后装入，装在迎风而风管上的可拆卸接口 不得设置在墙体或楼板内6） 柔性短管安装应松紧适当，不得扭曲7） 所有送、回风管均需保温，按现有图纸要求，拟采用铝箔 玻璃棉保温，厚度为30mm，容重48Kg/m3,用铝箔胶带封口，做法见标准图 集《08R418-1》4、系统调试（1） 空调系统应按压力等级进行严密性检验，漏风量符合 GB50243-97规范3. 1. 14规定。
检验采用漏光法低压系统的抽检率为5%, 中压系统的抽检率为20%此匕项工作在风管保温前进行2） 空调调试的主要工作为风机性能测定，系统风量平衡等风 压、风量的测定采用皮托管和微压计，定点测量风量测量在开口端也可用 风速仪，匀速移动测量系统风量调整常用流量等比法调试后，温度、湿 度、噪音等参数应达到设计要求空调系统试运行、调试及自动控制安装将另编专项方案四）设备安装工程一）施工工序基础放线检查和验收一设备点件和运输到位一设备上位（有减震 垫座的设备先安好减震垫座）一设备找平、找正和固定一设备配管和电源接 通后试运行二）安装技术要点1、通用规定(1) 设备基础的放线检查和验收可按“混凝土结构工程施工及验收规范”(GHJ50204-92)规定执行设备基础偏差，应符合下表要求：设备基础允许偏差疗.号项 目允许偏差mm1座标位置(纵、横轴线)±202不同平面的标高-203平面外形尺寸±204平面水平度5%oL，不大于10mm6预埋板 中心位置 水平度 _ ±5 5%oL对基础的外观进行检查，不得有裂纹(、蜂窝、空洞、露筋等缺陷2) 设备开箱应有业主与监理方人员到场，核对设备的名称、型 号、规格、随机技术资料、附件、工具等，按装箱单进行清件并作外观检查 后，双方签认。
检查中发现的缺件或设备缺陷，应有经业主和监理方同意的 处理意见对暂不安装、使用的附件、工具等应妥善保管或移交业主和监理3) 设备安装的垫铁使用和基础灌浆要求按GB50231-98规 范聪 执行4) 设备安装坐标、标高偏差不大于5mm5) 与设备直接连接的管道不得强迫对口设备内水管的试压 要求同与其相连的水管系统2人设备的起重运输(1) 地面层设备的运输可用叉车直接运到位2) 楼层上设备的垂直吊装利用25吨汽车吊或土建塔吊进行， 设备吊至相应高度后，接入楼层平面运输采用牵引滚筒、排子 的运输方法运到位3）设备的起重运输应及时将设备文件或到货提供的外形尺寸，核实土建砌筑是否影响设备经过的通道，以留出通道后再砌筑3、 ）令水机组安装（1） 安装前，检查机组内的保护气体压力应符合设备随机技术 文件规定的出厂压力；（2） 先在条形基础上安装槽钢架，架的水平度偏差不大于0. 5%oL，机组纵、横向水平度偏差不大于0. 1%°L，在与压缩机底面平行的其 他加工面上测量；（3） 机组的调试通常有系统吹污、气密性试验、抽真空、充注 制冷剂、负荷试运转等工序在制造厂人员调试时，安装方配合要求达 到工作参数运行平稳、音响正常、调节可靠。
4、 水泵安装（1） 清除底座上的油腻和污垢，将底座放在基础上；（2） 用水平促检查底座的水平底，可用楔铁找平；（3） 用水泥浇灌地脚螺栓孔；（4） 水泥强度达到后，检查地脚螺栓是否松动，合适后拧紧地 脚螺栓，重新调整水平度；（5） 清理底座的支持平面、水平脚及电机脚平而，并把水泵安 装到底座上去仗□整体设备可不作此工序，但清理工作必须要做）；（6） 联轴器之间应保持一定间隙，检查水泵轴、电机轴是否在 同一直线上，可用薄垫片调整同心度，两联轴器端间隙一周上最大和最小间 隙分别不大于0. 3mm；（7）管路上任何重量都不得落在水泵上支撑5、风机、排气扇安装（1）纵向水平偏差不大于0.2%°L，横向水平偏差不大于0. 3%°Lo（2） 轴流风机叶轮与主体风筒的间隙，应符合设备技术文件规 定，一般不应超过叶轮直径的0.5%3） 根据设计要求，风机吸入（出）口均加装保护网（用镀锌 钢丝网制作，网孔直径20mm,钢丝直径3mm） o屋顶风机需做防雷处理4） 试运转时间离心风机应不少于2小时，轴流风机应不 少于 6小时要求运行平稳，音响正常，轴承温度不大于70°C,振幅速度有效值 不超过6. 3mm/So6、空气处理机组安装（1）空气处理机安装前应进行单机试运转及水压试验（试验压力为系 统工作压力的1. 5倍，不漏为合格）。
2 ）水平偏差不大于0. 5%oL，垂直偏差不大于0. 5%oHo（3） 与水管连接应平直，连接的水管应冲洗干净，防止堵塞风 柜盘管凝结水管的坡度应正确4） 与风管或风口的连接应严密5）试运转要求同风机试运转7、冷却塔安装（1） 冷却塔系散件安装，可自下而上进行组装，即先组装底部 的集水槽，然后组装骨架、散热填料及导风板，再组装上部的布水器、电 机、叶轮和顶盖2） 风机叶片的安装角度应按设备技术文件的规定执行， 其允许偏差为±2并应锁紧固定叶片的螺母装叶片时应按标记组;装;一与壳体的间隙应符合设备技术文件规定3） 壳体垂直偏差不大于1%°H出水管及喷嘴的方向、位 置正确4） 冷却塔的试运转时间应不少于6小时要求运行平稳， 音响正常，喷水平衡和均匀8、 消声器安装（1） 消声器质量应符合GB50243-97规范第6. 3和8. 4条规 定2） 安装方向应正确水平偏差不大于1%°L，垂直偏差不 大于1%oH3） 应单独设支架4） 消声器应注意防止受潮9、 非标设备制作安装（1）非标设备制作：1）对钢材进行检查和矫正，然后进行放样和下料下料应采用 切料机等机械方法，尽量避免手工切割下料的允许偏差应符合下表要求：钢板、型钢下料允许偏差序号项 U允许偏差（mm）1钢板尺寸长度、宽度对角线差122钢板边缘不直度13钢板局部挠度曲矢高14型钢长度25型钢挠度曲矢高1%oL6型钢端部垂直度12）非标制作在加工基地或在现场进行，应视运输吊装、现场条件等方而决定；3）膨胀水箱按T905 （一）标准图执行，箱体制作质量符合下表要求：箱体制作允许偏差序号项 II允许偏差mm1长、宽、高小于或等于3 m大于3 m±5±82对角线之差小于或等于3mJ＞， 3 m51. 5%°L,不大于103表面局部凹凸度104）焊缝表面不得有裂缝、夹渣、气孔等缺陷。
2）非标设备安装1）标高和中心线位移偏差不大于5mm,水平偏差不大于1%L或D；垂直偏差不大于1%） H；2）箱体应作满水试验五）空调设备电气安装1、线管安装线管按规范要求采用镀锌钢管镀锌钢管应无折扁和裂缝，管内无铁屑 和毛刺，切断口平整，管口光滑连接方式为套管连接，紧定螺钉拧紧套 管长度宜为管外径的1.5 3倍，管与管的对口处应位于套管的中心管与盒（箱）连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管 端螺纹宜外露锁紧螺母2 3扣当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内；当钢管与设 备间接连接时，对室内干燥场所，钢管端部宜增设电线保护软管或可挠金 属电线保护管后引入设备的接线盒内，且钢管管口应包扎紧密；对室内潮 湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧R器足在气液Z何循坏变化的件融柠吸热和放就.所以外界环境的淋度对其仃明霖的龄响.M况下.环境盘度岗爪力们变大.环境琥度低.乐力值变小 状后再引入设备的接线盒与设备连接的钢管管口与地而的距离应大于200mmO镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接明配钢管应排列整齐，固定点间距应均匀，钢管管卡间的最大距离应符合下表 规定；管卡与终端、弯头中点、电气器具盒（箱）边缘的距离宜为150500mm。
2、敷设方式钢管种 类钢管直径（mm）152025324050$65管卡间最大距离（m）吊架、支架或沿墙敷设厚壁钢 管1.52.02.53.5薄壁钢1.01.52.0—安装桥架时，支、吊架间距不超过1.5米，但每段之间不少于2个；所 有支架、吊架均有可见的接地，每节桥架同接地主干线有可见的可靠联 接整体要横平翌直，水平偏差不超过5mm,垂直偏差不超过0.15%,拐角内 边处做成45度，连接螺丝从里往外穿3、动力箱（柜）、控制箱（屏）安装对于动力柜，在设备房门窗、地坪、抹灰施工完成后才进现场利用槽钢（100X50X5）做基础，槽钢经除锈、刷防锈漆、再刷黑漆， 用膨胀螺栓固定在地上，采用垫片找平，保证基础槽钢的顶面和侧而 平直度在1 / 1000内每排基础和设备房内的接地带用50X5的镀锌扁丫衡口力，高JI汕、” f门 」；川:川.力.：||I-R器足在气液Z何循坏变化的件融柠吸热和放就.所以外界环境的淋度对其仃明霖的龄响.M况下.环境盘度岗爪力们变大.环 境琳畛低用力值变小 钢做两处可见的连接柜和基础槽钢螺栓连接，平垫、弹簧垫片齐全，垫片找平，保证柜的垂直度在1.5/ 1000以内，柜顶平直度相邻两 柜2mm以内，成排在5mm以内，柜而平直度相邻两柜1 mm以内，成 排在5 mm以内。
柜间接缝在2 mm以内所有箱、柜的外壳都必须可靠接地，可利用TN-S系统的专用PE线或 设备房内的接地干线安装过程中，要注意保护设备，不要划伤外表，不要损坏内部元件安 装完毕调试前，用纸或塑料薄膜覆盖，以免受建筑污染4、电缆敷设(1) 电缆支架制作安装电缆支架所用的钢材应平直，无明显变形，下料后长短偏差应在5毫米 范围内，切口处应无卷边毛刺钢支架应焊接牢固，无明显变形，支架各横 撑间的垂直净距应符合设计，其偏差不应大于2毫米，层间净距不应小于2 倍电缆直径加10毫米电缆支架应安装牢固，横平翌直，各电缆支架的同 层横担应在同一水平面上，其高度偏差不应大于±5毫米支架须涂防腐底 漆，涂膜应均匀、完整2) 保护管安装a. 金属电缆管不应有穿孔、裂缝、显著的凸凹及严重锈蚀等情况， 管子弯制后不应有裂缝或凸凹现象，一般弯扁程度不大于管子外径的1/10, 管口应做成喇叭口或磨光；b. 电缆管的弯曲半径应符合所穿入电缆半径的规定每根电缆 管最多不超过3个弯头，直角弯不应多于2个采用钢管作保护管时，应在 外表涂防锈漆，镀锌管镀锌层剥落处也应涂防锈漆^并列敷设的电缆管管口应排列整齐，利用电缆管作接地线时应先焊好 接地线，再敷设电缆，电缆敷设应有不小于0.1%的排水坡度。
3) 电缆敷设敷设时在终端头及接头附近要有余留长度，直埋电缆应在全长上留少 量裕度，并作波浪形敷设敷设时不宜进行交叉，电缆应排列整齐并加以固 定，及时装设标志牌，直埋电缆沿线及其接头处应有明显的方位标志电缆 头应有明显的鼓凸，线耳压制应紧密牢固，绝缘胶布包缠适度电缆进入箱、柜，用绝缘板封，缝隙涂上玻璃胶电缆穿过楼板、隔墙 的保护套管，先用石棉填充，管口再填防火胶泥，最后用玻璃胶封死5、穿线导线要留有适当的余量，接线盒内一般预留长150毫米，配电箱内预留 箱周长的二分之一同时须注意：同一交流回路的导线必须在同一管内；不 同回路或不同电压的导线，不得穿于同一管内；每一回 路导线要对应编号， 垂直管路中的导线，当长度超过30米时，导线在过渡盒管口处加以固定七、工程质量保证措施“质量是企业的生命必须贯彻以预防为主，把质量管理从事后的 检验转变为事先控制工序及影响质量的因素，把质量事故苗头消灭在萌芽状 态中，通过预控体的手段达到预定的目标建立公司质量控制体系和施工现 场质量保证体系（见框图），确保工程质量必须做 好质量管理、质量保证、 质量控制、质量检查、质量评定等工作，以达到工程质量优良的目的。
一） 质量方针坚持质量第一，提供一流服务，确保工程质量满足用户需求，不断把 优良工程奉献给社会二） 质量目标和要求木工程的质量目标是优良，我司在施工中将做到精心安排、精心 施工，对工程质量精益求精工程质量保证达到优良标准，力争一次性顺 利通过竣工验收三） 坚持质量检查制度1、坚持“三检制”班组“三检制”指施工生产班组的目标自检、互检、工序交接检 查专业“三检制”指专业质检员的工序质量检查、中间交接质量检查、 交工验收质量检查2、坚持三级质量大检查制度3、 坚持隐藏工程验收制度4、 工程质量控制：（1）严格按照质量控制程序（见框图）进行管理2）分项工程严格执行《建筑安装工程质量预控法》3） 复测、确认建设单位或土建单位提供的基准点、标高、轴 线等主要控制点4） 特殊工种人员均要持证上岗5、 抓好“五防”即防倒坡C令凝水管、排水管等）、防错接（强弱 电相序、正负极等）、防松动（支架法兰螺栓、管件阀门等）、防堵塞（地漏、污水管口、沙井各种管口等）、防泄漏（漏水、漏风、漏气 等）四）对建筑产成品的保护措施1、 加强安装与土建的施工协调，合理安排交叉作业，避免因出现 施工制约而造成返工现象如大型设备的运输通道安装要预先告知土建哪些 墙门不能封墙等。
2、 土建的栓制品，如地板灌浇在养护期间，安装施工时要注意保 护，不使该养护受到破坏和损毁3、 对土建的装饰工程，安装施工时须加精心保护，该覆盖保护应 采取相应措施，以保证装饰工程的完整美好，防止造成污渍和伤痕4、 安装施工尽量做好与土建施工时的预留预埋工作在施工中，如出现因设计修改等必须开孔、开洞情况，一定要事先向土建报告，征得同 意后方可实施5、安装施工，如利用土建结构梁、柱等进行吊装时，必须进行计 算核实结构强度并经土建许可在吊装过程中用软物充分保护好土建结构的 棱角等不受任何损伤6、 施工区域仗□房间等）能加锁的应加锁贵重器件宜在临近交工时 安装，并需加锁，禁止非施工人员进入7、 做好文明施工，特别要制止野蛮装卸8、 贯彻现场防火、防盗制度，并派设专人值班。
