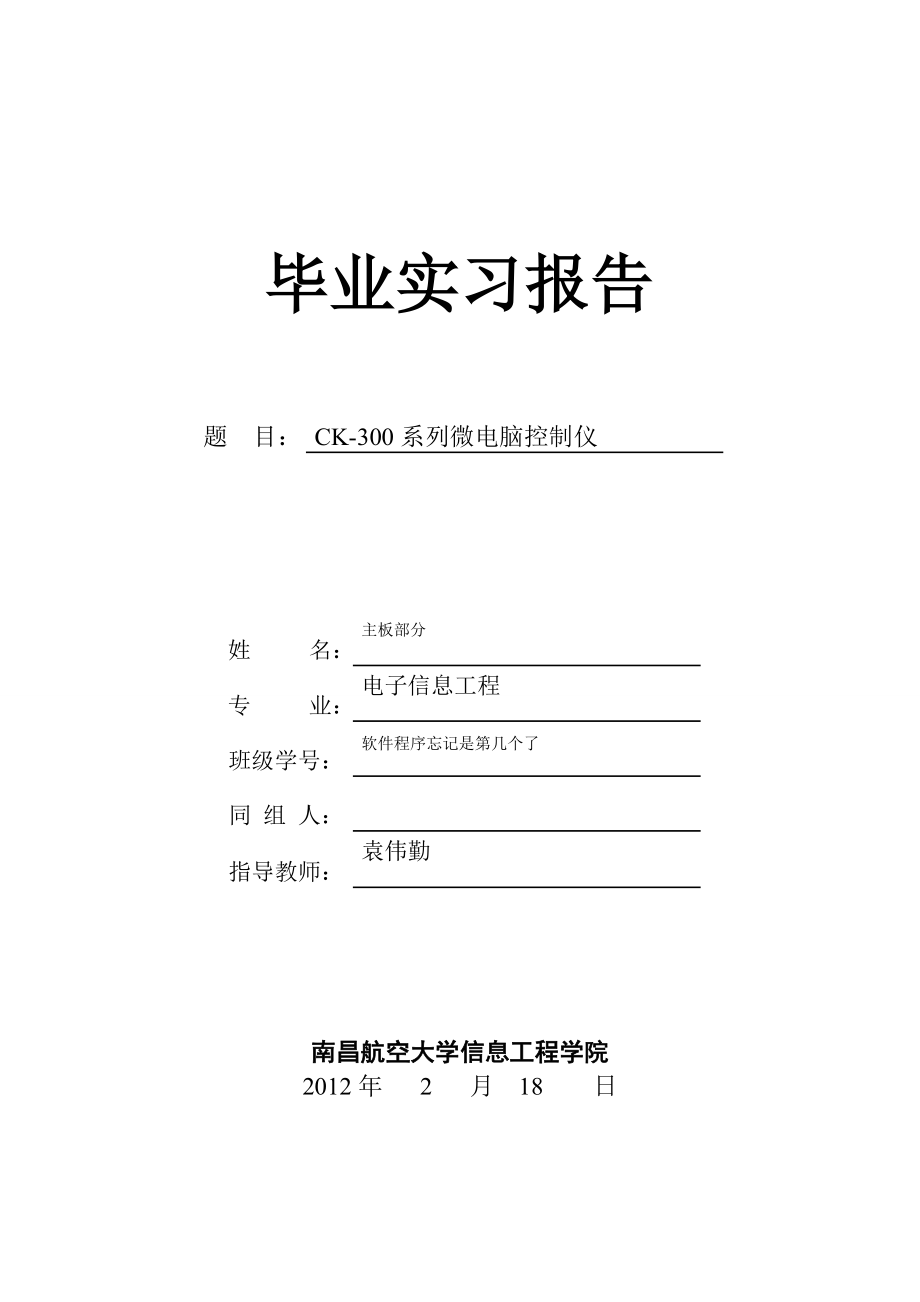

毕业实习报告 题 目： CK-300系列微电脑控制仪 姓 名：主板部分专 业：电子信息工程班级学号：软件程序忘记是第几个了同 组 人： 指导教师：袁伟勤 南昌航空大学信息工程学院2012年 2 月 18 日目 录第一章 前言…………………………………………………………………………3第二章 微电脑温控仪原理…………………………………………………………4a) 工作原理说明及硬件结构框图……………………………………………4b) 本人测绘的功能电路图及原理详细分析…………………………………6c) 程序流程及分析介绍，标志单元说明……………………………………8第三章 故障的产生和排除…………………………………………………………10第四章 本次毕业实习的总结和体会………………………………………………11第五章 对实习工作的建议…………………………………………………………12第六章 附录：………………………………………………………………………13a) 元器件清单…………………………………………………………………13b) 程序清单……………………………………………………………………14c) 本人测绘的功能电路图（包括草图和计算机绘制图)……………………16前 言温度的采集及控制广泛的应用于各个工业控制领域，CK-300M系列微电脑程序控制仪是采用单片机技术而设计的一种温度自动控制机，是老一辈的昌航电子系教授研制的一种高精度新型工业自动化控制仪表，以广泛应用于纺织工业，对处理纺织，印染，漂染，色织，毛纺，制色花及色牢等质量问题效果显著，并对提高染色质量，节约能源，降低消耗，加强企业管理，提高印染老设备自动化程度和减轻工人劳动强度等方面取得了很好的效果和明显的经济效益。
CK300M型微电脑温控仪的主机采用51单片机作CPU,利用8279管理16位8段LED数码管显示器及16个键的矩阵式键盘，同时用了10个发光二极管作为状态显示整个系统包好四路输入和事儿路输出，具有七组独立电源其测温系统采用PT100铂热变电阻传感器、搞精度低温漂移放大器、滤波电路、11位A/D转换芯片及PID控制，从而实现温控精度高达±0.2℃，温控范围25～150℃,另外软件上采用多种抗干扰错失，具备极强的抗干扰能力！CK-300M不仅具有优良的温度控制功能，还有多种辅助控制功能：染缸给液控制；液面位置检测与控制等该系列电脑不仅适用于有热交换器的间接加热方式的染机，也适用于无热交换器的直接加热方式染色机，还适用于各内类高温高压筒子染机，常温常压染机，敞开式常温常压染机电脑的辅助控制功能可全部用于染色工艺过程的自动控制，也可以采用部分控制功能，实现部分工艺的自动控制还能定时输出开关信号去执行某种动作以及能提供所要求的温度工艺曲线的转折点的开关量输出，这种性质就给使用者根据需要控制某种动作提供了方便，从而扩大了设备的功能除此以外仪器具有体积小、重量轻，抗干扰能力强等特点第二章 微电脑温控仪原理a）、工作原理说明及硬件结构框图微电脑温控仪由四部分组成分别为：键盘显示板、I/O控制板、主板、电源板。
工作原理为：整块主板的起始处是前端温度传感器PT100与桥式回路构成采样电路，由温度变化导致PT-100的电阻值变化而在桥路中反映成电压的变化，此时产生的电压极其微弱，为了能使电阻的变化更明显的反映在电压上，因此将该微弱电压经过高精度载波运放ICL7650同相放大后再送入模数转换器MC14433，其中MC1403为MC14433提供稳定的2V基准电压，经A/D转换后由8位缓冲器74LS244扩展并行输入口送入RAM6264，6264的数据总线又与8031的P0口相连，而8031的P0口又与EPROM-2764、RAM-6264的低8位地址线相连，则必须经过锁存器74LS373扩展并行输入口与它们相连控制系统复位的是看门狗电路，它是在8031正常工作时，从P1.2脚输出脉冲，该脉冲经过滤波后给CD4060复位，使之重新计数；当8031死机时，P1.2脚不再输出脉冲，CD4060计数到一定数值就输出一个正脉冲使T1导通，74LS14的11脚为低电平，经施密特反相器后成一高电平信号，从而达到系统复位的目的另外8031的P1.0和P1.1脚作为串行通讯口与串行EPROM-24C16连接，对其进行读写操作用于存放工艺曲线。
该系统用的是外部程序存储器，EPROM-2764用于存放温控仪的程序，其中也包含了自诊断程序RAM-6264与EPROM-2764是一一对应连接的，高位地址A8～A12与8031的P2.0～P2.4连接，8031的高位地址A13～A15与74LS138译码器相连作为各个部分的选通信号DAC0832与UA741等构成单缓冲式模拟量输出，由外接24V电源与控制对象进行控制8031的工作频率为6MHZ，8031的P1口作用如下：P1.0、P1.1作为读写24C16；P1.4、P1.6作为串行灯驱动控制；P1.5打印机BUSY输入，P1.7打印机STB输出结构框图如下：图1.1 微电脑温控仪原理图b)本人测绘的功能电路图及原理详细分析主板电路主要由看门狗电路、A/D电路、程序存储电路、D/A电路、电桥测量电路、复位电路、放大电路几部分组成由电桥构成的测量电路将测量的信号通进放大电路的输入端将放大电路的输出端连接到A/D信号采样的输入端采集信号进入单片机处理，按照前面板的按键将需要从事的改变通过计算机的软件处理将输出到D/A的输入端口将信号转化为模拟信号输出主板组成有：8031、2764、74LS373、6264、74LS138、DAC0832、74LS244、MC14433、MC1403、ICL7605、CD4060等芯片，主程序中不断进行A/D转化。
原理图如下图所示：单片机A/DD/A程序存储电桥测量操作图1.2 主板原理图看门狗电路一般有软件看门狗和硬件看门狗两种软件看门狗不需外接硬件电路，但系统需要出让一个定时器资源，这在许多系统中很难办到，而且若系统软件运行不正常，可能导致看门狗系统也瘫痪，硬件看门狗是真正意义上的“程序运行监视器”，如计数型的看门狗电路通常由555多谐振荡器、计数器以及一些电阻、电容等组成，分立元件组成的系统电路较为复杂，运行不够可靠对于74LS373，当三态允许控制端 OE 为低电平时，O0-O7 为正常逻辑状态，可用来驱动负载或总线当 OE 为高电平时，O0-O7 呈高阻态，即不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响当锁存允许端 LE 为高电平时，O 随数据 D 而变当 LE 为低电平时，O 被锁存在已建立的数据电平当 LE 端施密特触发器的输入滞后作用，使交流和直流噪声抗扰度被改善 400mVc）程序流程及分析介绍，标志单元说明 清除命令送8279写显示RAM命令送8279ACC.7=1?写显示缓冲区首址送R0取显示数据转换为段数据送显 Y清除键盘工作方式送8279 N 时钟编程命令送8279返回 返回 图1.10 8279显示更新 图1.11 8279初始化 8279键处理FF送A读入状态字FIFO有数据吗？ N读FIFO命令送8279 Y屏蔽SHIFT、CNTL读FIFO数据查键值表键值送A返回 图1.12 8279键处理第三章 故障的产生和排除a）、故障可能产生的原因在调试的过程中常见的问题有: 保险丝是否熔断或接触不良、仪器内交流滤波器是否毁坏、电源开关是否接触不良、PT-100是否良好,三线制接线是否差错、CK-300主板的测温电桥是否良好、A/D转换器MC14433是否完好，连线错误连接键盘显示板，I/O板和主板的底板连接所连接的两个接口搭配有误，导致显示不正常，包括底板与子电路板的插槽错误，没有按照理论电路的原理才接线导致无法实现功能。
外模拟台无法正常显示指示灯从而通过按键检查9902后点击继续按键后只能听见继电器的轮流的点击声通电后显示不正常或者不显示，而且按键都无显示，通电以后无法显示P-GOOD前面板按键无效，数据连接线没有连接或者连接线有破损另外，在排故后时，应当避免犯低级错误，如芯片插反、插座插错等调试的过程中，调零十分关键，要配合调试主板上的精密电阻P1和PT-100，使得PT-100阻值为109.73Ω，调节P1 ，使温度显示为25℃然后进行满度调试，配合调节主板上P2和PT-100，使得PT-100的阻值为157.31Ω，而显示温度为150℃然后，分别使PT-100的阻值为111.67Ω、123.24Ω、138.50Ω，看温度显示是否分别为30℃、60℃、100℃，如有较大偏差重新调试零度和满度，直到偏差非常小为止b）、故障的排除1、根据电路原理图检查底板线，通过各块芯片的原理检查每个连接点是否在理论上相连2、复位键没有接上电源，应该检查电源的连线问题，如果显示不正常则应该考虑是否2764程序出错，如果出错则需要重新烧制程序3、对于键盘无效的情况可以查找是否是因为数据线的损坏而导致第四章 本次毕业实习的总结和体会本次实习让我印象颇深的地方是，实习科目贴近生活符合实际。
其次，团队精神不容忽视电子课程设计是使我们将学习和实践相结合，丰富自己的知识，提高独立设计与创新能力的一个环节专业课程设计要求我们应用学科专业基础知识，进行一些简单的设计，它对我们巩固基础知识，培养独立设计和编程能力有很大的帮助 本次毕业实习是在校内进行的，研究温控仪的工作原理CK-300型温控仪就是各类智能产品中涉及到温度控制的一类，它可以它可分为几个模块：主板，控制板，显示板，电源板和底板本人主要负责对主板的测绘和排故，经过同学之间的讨论和老师们认真的讲解，对整个装置有了进一步的了解在接受了一次系统而深刻的专业思想教育后，使自己增强了从事与本专业相关工作的责任心和光荣感，同时也提高了与他人和谐相处和协同合作的能力，提高自身的综合第五章 对实习工作的建议通过这次为期20天的实习，虽然时间还算长，不过都没能够想往届那样去相关工厂、企业的参观实习活动，没能亲身感受电子工厂的生产环境、生产设备、生产过程、技术管理、技术开发、产品研制以及企业经营管理等，觉得有点遗憾！ 通过参观企业为即将走上工作岗位积累感性认识和初步的实践经验 实习是一个学生从学生的身份向一个职业者转变的一个过渡过程，是一个人迈向社会的很重要一步。
希望下次的实习能够时间延长点，增加这个环节！还有就是可能是由于使用年限较久，很多机器都无法调试出结果或者不准确！以后的实习可以考虑添加新的仪器或者更改实习的项目，让每个同学都能切身的从实习中达到理论与实践的整合！附 录a）、元器件清单1、 芯片：A24C16 1个 CD4060 1个 8031 1个 74LS373 1个 2764 1个 6264 1个 4011 1个 ICL7650 1个 MC1403 1个MC14433 1个 74LS244 1个 74LS138 1个 DAC0832 1个 UA741 2个 74LS14 1个 74LS32 1个2、 电阻：51KΩ 1个 100Ω 2个 150KΩ 1个100KΩ 2个 2KΩ 5个 20KΩ 1个1KΩ 3个 4.7Ω 1个 10KΩ 6个 5.5KΩ 2个 51Ω 2个 200Ω 1个304KΩ 1个 470KΩ 1个 1.5KΩ 1个3、 电容：20pf 2个 0.1uf 17个 300pf 1个 0.01uf 2个 4、 电解电容： 1uf 1个 22uf 7个5、 可变电阻： 100Ω 2个 200Ω 1个 100KΩ 1个6、 三极管： 3DG102B 2个 3DG130B 1个7、 二极管： IN4148 4个 8、 晶振： 6MHZ 1个b）、程序清单：程序如下：ORG 0000H/*8279初始化程序*/INI79: MOV DPTR,#7F01H ;清除命令送8279 MOV A,#0D1H MOVX @DPTR,AWNDU: MOVX A,@DPTR JB ACC.7,WNDU ;等待清除结束 MOV A,#08H ;键盘工作方式送8279 MOVX @DPTR,A MOV A,#34H ; MOVX @DPTR,A MOV R7,#250 ;显示器更新后延时 ll: DJNZ R7,ll JIAN: MOV DPTR,#7F01H ;读状态字 MOVX A,@DPTR ANL A,#0FH JNZ LP ;判断是否有键按下 MOV A,#0FFH LJMP RDIRLP: MOV A,#40H ;读FIFO命令 MOVX @DPTR,A MOV DPTR,#7F00H MOVX A,@DPTR ;将得到的键值送给A ANL A,#3FH MOV R0,A MOV DPTR,#TAB ;表首地址送DPTR MOV R7,#0FH ：R7置初值 MOV 78h,#00H LP2: CLR A MOVC A,@A+DPTR CLR C SUBB A,R0 ;将得到的键值与表中的数一一比较，得到相应序号 JZ LP1 INC DPTR INC 78h DJNZ R7,LP2RDIR: MOV DPTR,#7F01H ；/*显示更新程序*/ MOV A,#83H MOVX @DPTR,A MOV R0,#78HRDL0: MOV A,@R0 CPL P1.2 MOV DPTR,#SEG ;查表得到段码送 MOVC A,@A+DPTR MOV DPTR,#7F00H MOVX @DPTR,A LJMP JIAN SEG: DB 0BEH,82H,0DCH,0D6H DB 0E2H,76H,7EH,92H DB 0FEH,0F6H,0FAH,6EH DB 3CH,0CEH,7CH,78HTAB: DB 1AH,1BH,13H,0BH DB 18H,10H,08H,19H DB 11H,09H,12H,0AH DB 02H,03H,00H,01H ENDC）、本人测绘的功能电路图- 16 -。
