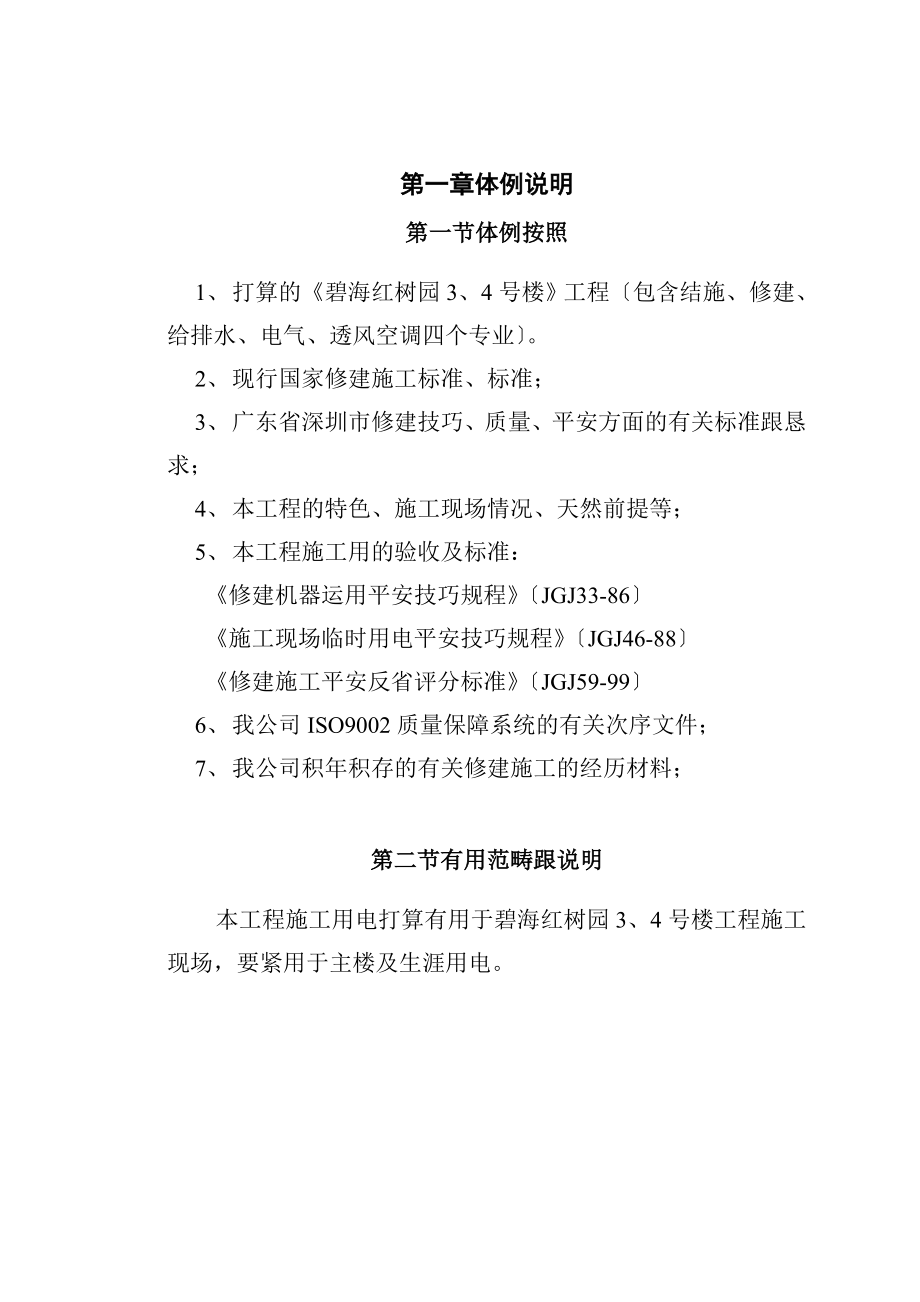

第一章体例说明第一节体例按照1、 打算的《碧海红树园3、4号楼》工程〔包含结施、修建、给排水、电气、透风空调四个专业〕2、 现行国家修建施工标准、标准；3、 广东省深圳市修建技巧、质量、平安方面的有关标准跟恳求；4、 本工程的特色、施工现场情况、天然前提等；5、 本工程施工用的验收及标准：《修建机器运用平安技巧规程》〔JGJ33-86〕《施工现场临时用电平安技巧规程》〔JGJ46-88〕《修建施工平安反省评分标准》〔JGJ59-99〕6、 我公司ISO9002质量保障系统的有关次序文件；7、 我公司积年积存的有关修建施工的经历材料；第二节有用范畴跟说明本工程施工用电打算有用于碧海红树园3、4号楼工程施工现场，要紧用于主楼及生涯用电第二章工程概略〔一〕树破概略碧海红树园3、4号楼工程树破所在：车公庙恬然工贸园Ⅶ小区〔二〕工程概略碧海红树园工程位于深圳市福田区，北临滨海小道，西临福荣路，南与下沙新市镇邻界，东为多层室庐区及幼儿园，本工程由8栋33层塔式室庐构成，地下一层用于泊车车库及装备用房，并按规则做平战结合的人防线下室，一层用于泊车、绿化、肉菜市场，室庐门厅等公用装备该工程占空中积38185m2，总修建面积205700m2，地上33层，地下1层，三、四号楼修建面积约27000m2。
1层层高4.6m，2层6.2m，3-7层2.8m，8-30层2.9m，31层3.1m，32层3.0m，33层3.1mmm第三章施工用电打算第一节施工用电破体安排打算一、用电破体说明A、现场勘察：现场施工用水从现场东侧甲方供应的水源处接出，施工用电从现场东侧甲方供应的电源处接出，按照盘算采纳响应变压器配电方法由配电房引出三相五线至施工现场设一总配电箱，采纳导线BX-3×70+2×35，BX-3×95+2×50，并在总配电箱处作反复接地在配电房侧设发电机房，机房内装备用柴油发电机，柴油发电机功率为250KV，现场位于住民区，因而发电机房作隔音处置，发电机房引线至配电房与变压器的引线作双切换送电〔柴油发电机作停电时用〕B：分电源：本工程施工用电破体分为：〔1〕施工用电：① 空中施工用电线路② 垂直运输施工用电线路③ 楼面施工用电线路④ 施工用电备用线路⑤ 楼面照明用电〔2〕生涯用电：① 宿舍区照明用电② 办公区照明用电分电源采纳三相五线制，每台变压器分四个歧路进展供电，中性点在配电房可以反复接地，接地电阻小于4欧姆，每台用电装备及挪动式配电箱均设泄电开关Im=30mA，举措时间0.1S；线路敷设采纳排斥与穿钢管埋地相结合的方法。
以上施工用电、生涯用电详细用电线路见《碧海红树园用电破体安排图》第二节施工用电功率用电配线选择一、要紧施工用电机器工种名称规格型号单元数量单机功率KW备注垂直运输机器塔吊QZ120台150臂长50米电梯SC100台238双笼砼施工机器搅拌机750L台1砼保送泵HBT-60台160平板振动器M3台4振动棒Φ50根20振动棒Φ25根10钢筋施工机器钢筋调直机台18钢筋曲折机台23钢筋切割机台23闪光对焊台1100电弧焊机台4套筒螺纹衔接套45模板施工机器木匠压刨机MB206F台1双面手电钻台53圆盘锯台43其它高压水泵台26潜水泵台310砂轮机台28二、施工机器装备汇总及用电量盘算1、机器装备汇总见附表2、施工机器装备用电量盘算：工地装备用电容量为567KVA此中：电念头算计功率∑P1＝343KW电焊机算计功率:∑S2＝194KVA室内照明算计功率:∑S3＝10KVA室外照明算计功率:∑S4＝20KVA平安系数K电念头的均匀功率:COSψ=0.7电念头系数值K1电焊机系数值K2=0.6室内照明系数值K3=0.8室外照明系数值K4=1.0能源装备同时运用系数值K5总用电量P＝K×(K1·∑P1/COSω+K2∑S2+K3∑S3+K4∑S4)=408.87KVA,工地采纳一台SL-500/10变压器供电，能满意施工用电恳求。
三、施工用电配线选择本配电线路采纳排斥明敷设，变压器至总配箱套管暗埋采纳BX-3×240+2×185，由每个总配电箱分出阁下二个歧路，一起施工用电线路，另一起为年夜型机器装备公用线路，5米杆主支线采纳排斥设置总配电箱进线电线查表选用BX-3×240+2×185铜芯橡皮绝缘导线为了平安起见选用BX型铜芯橡皮导线，按8路盘算，现选择用电最年夜的一条砼保送泵公用主线路，按导线的赞同电流选择盘算：查表选用70mm2的BX型铜芯橡皮绝缘导线，该线接着赞同的电流为285A＞A，可满意恳求依此法异常可求出各公用线路的导线截面第三节施工用电现场运用说明1、各配电箱应配锁，做到防雨、防尘、防潮，挪动式配电箱下底与空中垂直间隔为1.5M>h0.6M，结实式配电箱下底与空中间隔为1.5M>h1.3M2、井架、搅拌机、水泵及木匠跟钢筋制造场、楼层室外等处的电箱为结实式，其他为挪动式3、楼层室外配电箱由空中配电箱引线穿钢管置于室外，引线入楼层内为挪动式配电箱，室内挪动式配电箱以小型电念头具运用为准4、防雷接地、反复接地、任务接地均按标准制造跟埋设5、电气防火，按照施工现场需求，设置干粉灭火器30台6、一切运用配电箱应注明箱号、治理人，配电箱运用要专人专责。
7、做好旱季施工平安用电的保障方法8、落实防范泄电的方法第四章施工用电治理方法1、树破临时用电施工构造打算跟平安用电技巧方法的体例、审批轨制，并树破响应的技巧档案2、树破技巧交底轨制向专业、种种用电职员引见临时用电施工构造打算跟平安用电技巧方法的总体意图、技巧内容跟本卷须知，并应在技巧交底笔墨材料上履行交底人跟被交底人的具名手续，注明交底日期3、树破平安检测轨制从临时用电工程开工开始，活期对临时用电工程进展检测，要紧内容是：接地电阻值，泄电保护器举措参数等，以监视临时用电工程能否平安牢靠，并做好检测记录4、树破电气维修轨制加强一样平常跟活期维修任务，实时觉察跟消弭隐患，并树破维修任务记录，记录维修时间、所在、装备、内容、技巧方法、处置后果、维修职员、验收职员等5、树破工程撤除轨制修建工程开工后，临时用电工程的撤除应有一致的构造跟批示，并须规则撤除时间、职员、次序、方法、本卷须知跟防护方法等6、树破平安反省跟评价轨制施工治理部分跟企业要按照JGJ59-99《修建施工平安反省评分标准》活期对现场用电平安情况进展反省评价7、树破平安用电义务制，对临时用电工程各部位的操纵、监护、维修分片、分块、分机落实到人，并辅以需要的赏罚。
8、树破平安教诲跟培训轨制活期对专业电工跟种种用电职员进展用电平安教诲跟培训，凡上岗职员必需持有休息部分核发的上岗证书，严禁无证上岗第五章施工用电平安技巧方法第一节施工用电平安技巧方法一、施工用电的搭设恳求〔一〕外电防护恳求，在建工程不得在外高压线路下方施工，且不得在其下方搭功课栅，建生涯装备以及堆放杂物在建工程〔含足手架〕的外侧边沿与外电排斥线路的边沿之间的间隔必需满意：1KV以下≥4m，1KV—10KV以上≥6m；施工现场的灵敏车道与外电排斥穿插时，其最低点与路面的垂直间隔应满意：1KV以下≥6m，1KV—10KV以上≥7m现场开挖沟槽之边沿与埋地处电缆沟边沿之间隔应≥0.5m上述恳求不克不及满意时，必需采纳防防方法，增设屏蔽、遮栏、围栏或保护网，并挂正告牌〔二〕支线架设：1、施工现场用电必需采纳TN-S零碎，即三相五线制五根导线分为五种色彩，此中相线分为A相为黄色，B相为绿色，C相为白色，任务零线〔N〕为玄色，公用保护零线〔PE线〕为黄/绿双色线2、临时电零碎采纳TN-S零碎时，保护零线〔PE〕应自任务地线引出，如三相四线转换成三相五线制TN-S零碎时，保护零线应以总箱泄电开关任务零线前端单独引出，此根导线引出作护零线时，制止作任务零线用，PE主支线的截面采纳不得小于任务零线的截面，其线材只准采纳铜线，禁绝采纳铝线。
3、每组线路的反复接地不得少于三处〔总电箱、两头配电箱跟末了配电箱〕反复接地线最好与新修建物的避雷带衔接，讨论采纳螺丝结实mm2的绝缘多胶铜线，PE线反复接地电阻≤4Ω5、排斥线路必需设在公用电杆上用绝缘〔瓷瓶〕结实每条支线，严禁运用金属裸线作绑成，制止把电线随意架设在外足手架、井架、树木等6、施工用电支线采纳排斥敷设或埋地敷设，严禁沿空中明设，导线与空中最小垂直间隔4m与修建物凸出部分最小程度间隔应不小于1m7、三相五线制的排斥线路相序陈列是：L1、N、L2、L3、PE〔面向负荷从左到右计〕，线间距不小于8、办公室、工棚的照明线路一概套PVC管，照明总电箱由工地办公室操纵，以防止工人乱拉乱接〔三〕配电箱跟开关箱的装设恳求：施工现场按施工恳求布线完后，接入用电装备，接入用电装备之前一切线路必需通过配电箱，履行开关操纵，熔断保护，泄电保护等，配电箱一般情况分三级，即：总配电箱→调配电箱→开关箱配电箱必需满意以下恳求：1、配电箱、开关箱的箱体材料，一般选用铁板，箱体里板应拔取用绝缘板，而禁绝选用木质材料作绝缘之用2、配电箱、开关箱，按任务地位装置正直、结实，不得颠倒、歪歪、松动以致摇摆结实式配电箱、开关箱的下底与空中垂直间隔应年夜于1.3m,小于1.5m。
挪动式调配电箱、开关箱的下底与空中的垂直间隔宜年夜于0.6m,小于3、进入开关箱的电源线，严禁用插销衔接4、调配电箱与开关箱的间隔不得超越30m,开关箱与结实式用电装备的程度间隔不宜超越3m5、施工现场每台用电装备应有各自公用的开关箱，必需履行“一机一闸一泄电〞一个箱制，严禁用统一个开关器直截了当操纵二台及二台以上用电装备〔含插座〕6、开关箱中必需设泄电保护器，其额外泄电举措电流应小于30mA，泄电举措时间应小于0.1s在任何情况下，不克不及通过保护零线、泄电开关的实验按扭禁绝作为开关分合手柄运用7、一切配电箱门应配锁，不得在配电箱跟开关箱内拉接或插接别的临时装备，开关箱内严禁放置杂物8、配电箱、开关箱的PE线应采纳铜接线端子衔接，PE线应跟踪到每一台装备的金属外壳上9、各配电箱的电源收支线安排：电源进步闸刀开关，落后泄电开关断路器断路器出线端接负载10、熔丝选用应与闸刀开关及用电装备相合适，装置应与闸刀开关底座槽面紧密打仗，制止用别的金属替代熔丝二、运用配电箱的平安技巧恳求为保障配电箱、开关箱平安运转，其运用跟平安方法如下：1、标记：为加强对配电箱跟开关箱的治理，防止误操纵，一切调配电箱、开关箱应在箱门处标注其编号、称号、用途跟分路情况。
开关箱要专箱公用，改动用途要经电气担任人赞同2、公正任务次序：停电时，操纵次序是先关开关箱，再关调配电箱，最初关总配电箱送电时，操纵次序是先开总配电箱，再开调配电箱，最初开开关箱3、操纵职员：运用配电箱、开关箱操纵者应承受需要的岗前平安技巧培训，熟习所用装备的电气功能，纯熟操纵有关开关的精确操纵方法功课前，应反省有关配电箱、开关箱、用电装备、电气线路跟保护装备残缺前方可进展操纵，觉察征询题实时处置，如觉察保护零线断线或讨论松动、零落，应实时从新结实衔接才可操纵功课电工必需持无效的电工操纵证方可上岗任务4、维修：反省、维修限期一般一个月为宜，改换熔断器的熔丝，必需用原规格的熔丝，严禁用铜丝、铁丝替代细心反省各配电箱、临时线路、机器装备等，觉察征询题实时处置5、情况：配电箱的任务情况应常常坚持设置时的恳求，不得在其四周堆听任何杂物，坚持需要的操纵空间跟通道6、停电：停电功课时，要与电源担任人联络维修呆板停电，要吊挂警示牌，卸下保险丝，锁上开关箱三、电气防火方法〔一〕电气防火技巧方法：1、公正设置、整定、改换种种保护电器，对电路跟装备的过载、短路缺点进展牢靠保护2、在电气装置跟线路四周禁绝堆放易燃、易爆跟强腐化介质，不运用火源。
3、在电气装置绝对会合的场合，如变电所、配电室、发电机室等设置绝缘灭火器，并制止炊火4、加强电气装备相间跟相一地间绝缘，防止闪耀5、公正设置防雷装置〔二〕电气防火构造方法：1、树破易燃、易爆物跟强腐化介质治理轨制2、树破电气防火义务制，加强电气防火重点场合炊火操纵并设置制止炊火标记3、树破电气防火教诲轨制，常常进展电气防火常识教诲跟鼓吹，进步种种用电职员电气防火盲目性4、树破电气防火反省轨制，觉察征询题实时处置处置5、强化电气防火指导体系，树破电气防火步队上述电气防火构造方法可以一般防火构造方法一并思索第二节施工用电防火方法针对电气防火方法，施工构造打算要制订出无效的防范方法1、施工构造打算时经按照装备用电量精确选择截面，从实际上根绝线路超负荷运用，保护装置要细心选择，当线路上呈现临时过负荷时，能在规则时间内举措保护线路2、导线排斥敷设时其平安间距必需满意标准恳求，当配电线路采纳熔断器做短路保护时，熔体额外电流必定要小于电缆或穿管绝缘导线赞同载流量的2.5倍，或明敷绝缘导线赞同载流量的1.5倍常常教诲用电职员精确履行平安操纵规程，防止功课不当构成火警3、电气操纵职员要细心履行标准，线头衔接要有过渡端子，多股导线要用端子或涮锡后再与装备装置，以防加年夜电阻惹起火警。
4、配电室的耐火品级要年夜于三级，室内设置砂箱跟绝缘灭火器严峻履行变压器的运转检验轨制现场中的电念头严禁超载运用及“带病〞功课，电机四周无易燃物，觉察征询题实时处置，保障装备畸形运转5、施工现场内严禁运用电炉子运用碘钨灯时，灯与易燃物间距要年夜于30CM，室内禁绝运勤奋率超越60W的灯炮，严禁运用床头灯6、运用焊机密履行用火证轨制，并有人监护，施焊四周不克不及存在易燃物体，并备齐防火装备电焊机密放在透风精良的所在7、施工现场的矮小装备跟有可以发生静电的电气装备要做好防雷接地跟防静电接地，免得雷电及静电火花惹起火警8、存放易燃气体、易燃物堆栈内的照明装置必定要采纳防爆型装备，导线敷设、灯具装置、导线与装备衔接均应满意有关标准恳求9、配电箱、开关箱内严禁存放杂物及易燃物体，并派专人担任活期清扫10、设有消防装备的施工现场，消防泵的电源要由总箱引出公用回路供电，同时此回路不得设置泄电保护器，当电源发作接地缺点时可以设单相接地报警装置11、施工现场应树破防火反省轨制，强化电气防火指导体系，树破电气防火步队，防火指导小组见下：防火指导小组组长李贞坚副组长张庆明副组长李海平组员郑伯南组员吴荣福组员李庆隆组员李泽鹏组员李钟亮12、施工现场一旦发作电气火警时，消灭电气火警应留意以下事项：〔1〕敏捷堵截电源，免得局势扩展。
堵截电源时应戴绝缘手套，运用有绝缘柄的东西当火场离开关较远时，前线跟零线应离开错位剪断，免得在钳口处构成短路，并防止电源线失落在地上构成短路使人触电〔2〕当电源线因别的缘故不克不及实时堵截时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应坚持必定间隔，必需穿着绝缘用品〔3〕消灭电气火警时要用绝缘功能好的灭火剂如干粉灭火剂、二氧化碳灭火器、1211灭火器或单调砂子，严禁运用导电灭火剂进展扑救13、按照《施工现场临时用电平安技巧标准》设置有关正告牌，风险地段增设夜间唆使灯目录第一章体例说明 1第一节体例按照 1第二节有用范畴跟说明 1第二章工程概略 2第三章施工用电打算 2第一节施工用电破体安排打算 2第二节施工用电功率用电配线选择 4第三节施工用电现场运用说明 6第四章施工用电治理方法 7第五章施工用电平安技巧方法 8第一节施工用电平安技巧方法 8第二节施工用电防火方法 12。
