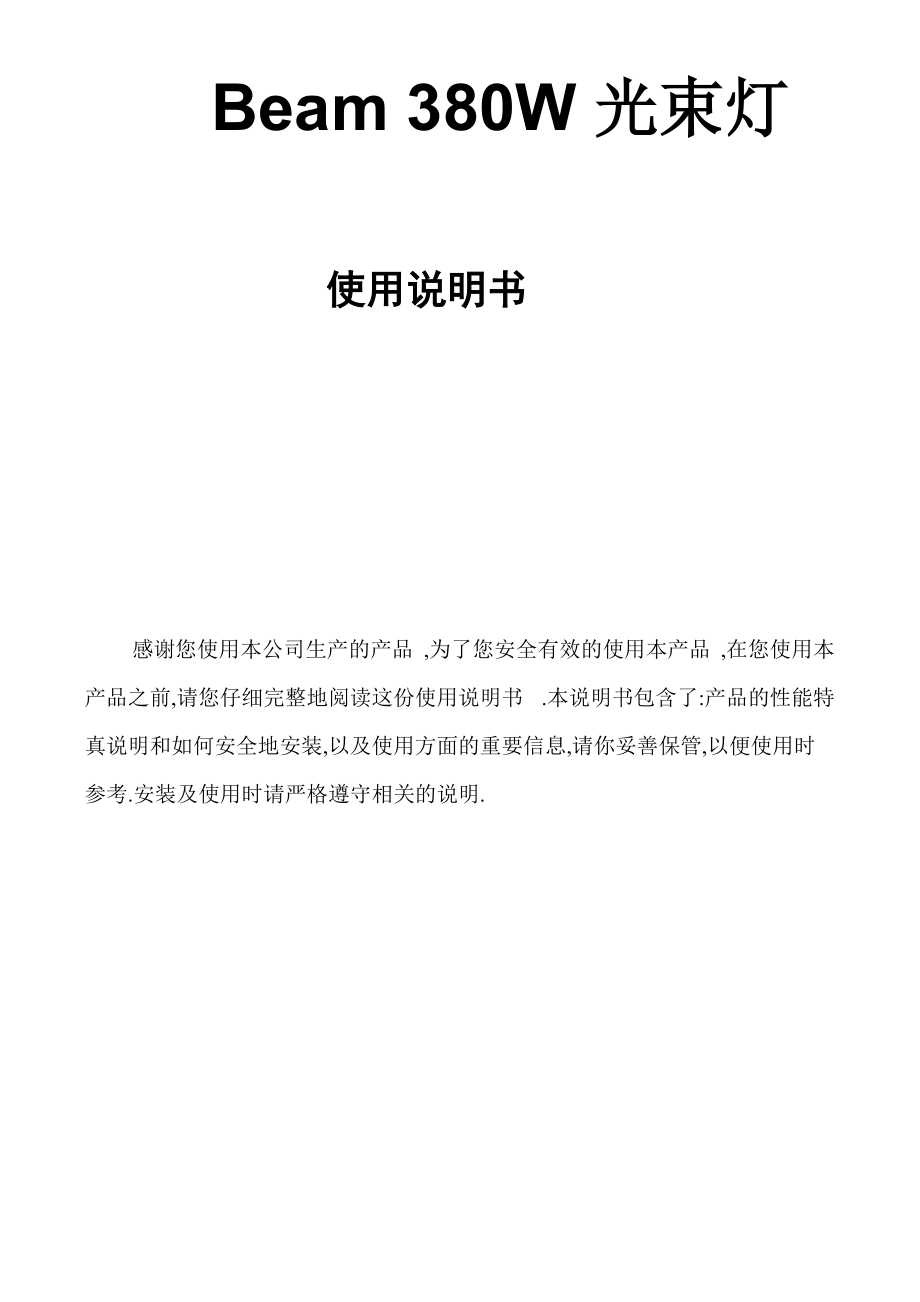

Beam 380W 光束灯使用说明书感谢您使用本公司生产的产品 ,为了您安全有效的使用本产品 ,在您使用本 产品之前,请您仔细完整地阅读这份使用说明书 .本说明书包含了:产品的性能特 真说明和如何安全地安装,以及使用方面的重要信息,请你妥善保管,以便使用时 参考.安装及使用时请严格遵守相关的说明.产品描述:Beam 380W光束灯，摇头灯新的革命!更轻…总质量只有16KG!更快・・・X/Y 轴移动速度更快，运行更平滑、噪音更小！软件带校正定位功能,弥补硬件误差， 定位精度相当高！彻底解决X/Y定位不准！更亮…3合一光学镜头组合,色温达 8500K,比700W, 1500W光束灯的亮度、色温更高！更低…低功耗！更强…光 束感更强，平行光更锐利!智能灯泡开关控制,延长灯泡使用寿命!更多…功能更多, 更强大,18CH/20CH通道:14款颜色、17款图案、旋转8棱镜、雾化、频闪！技术参数：电源:AC100V-240V频率:50Hz-60Hz功率：380W 保险丝:5A 镇流器:电子镇流器 光源 :进口灯泡灯泡:19R色温:8500K平均寿命:2000H （灯泡和反光杯整体圭寸装，光效更高使用寿命更长） 控制信号:国际标准 DMX512外观:耐高温塑料灯体颜色:黑色防护等级：IP20 净重 16.KG功能简介:1. 国际标准控制信号:DMX5122. 道通数量： 18CH 通道可切换..3.马达数量：共14 个静音马达4. 液晶65万色触摸TFT界面，操作方便，界面美观,界面可180度反转显示。
5. X轴水平旋转540°C,Y轴垂直转动270°C,带自动校正定位.6. X,Y 轴运转可调和调微,软件带校正定位功能,精度高！7. 调光:0-100%线性调节.8. 频闪:双片式频闪（0.5-9 次/秒）,完全的线性调光和可变的频闪速度.9. 颜色轮:带有 14 种颜色+空白（能创造出锐利的空中光束效果）10. 图案轮:带有17 款固定图案片+空白（让你快速改变光束形状）11. 棱镜:旋转八面棱镜,可以双向旋转,旋转速度快慢可调,令图案投射效果更丰富12. 雾化:柔光效果,轻松实现柔和梦幻的图案效果13. 调焦:采用3 组光学镜头组合,效果远胜通常的光束灯,能投射出高清的图案14.光束角度:平行光束角:0-3.815.过热智能保护16.智能灯泡开关控制 （延长灯泡使用寿命）DMX512信号的连接：本灯具使用的是 DMX512 信号控制模式,各灯具控制信号属并联关系,在连 接多台灯具信号时，最好使用双芯屏蔽电缆线.连接时，各灯具通过灯具上DMX信 号插孔（卡侬座）1 NPUT（输入）和OUTPUT（输出）进行相连接，连接灯具的信号线 的3芯XLRXL插头端子一定要相互对应，在连接灯具信号时，建议使用DMX信 号终端器.可以避免，由于电燥声而导致破坏控制信号 ，DMX 信号终端器是一个 XLR插头的2脚和3脚之间连接一个120欧姆1W的电阻，并将其连接在最后一 台灯具的OUTPUT （输出）插孔上.灯具起始地址码计算方法: 当前灯具的起始地址码等于（上一台灯具的起始地址码）+（灯具的通道数目）说明: 1：第一台灯具的起始地址码值A001.2:控制器的基本通道数，应大于或等于灯具总的使用通道数目.3：注意 ：当使用任何的控制器，每一台灯具都应必须有它自己的起始地址码，假如第一 台灯具的起始地址码设定A001,灯具道通数为18CH;那么第二台灯具的起始地址 码就设置为 A019;第三台灯具的起始地址码就设置为A033;如此类 推，（此设置方式还需要据不同的控台来定）灯具的安装说明:本灯具可水平放置，斜挂和倒挂，斜挂和倒挂时一定要注意安装方法.1. 灯具固定 安装 ：在对灯具定位前，要确保安装地点的稳固性，在反转吊挂安装时，必须确保灯具 不要在支撑架上跌落下来，要用安全绳索穿过支撑架和灯具提手，进行辅助吊挂; 以确保安全.防止灯具坠落和滑动，灯具在安装调试时，下方禁止行人通过，定期检 查安全绳索是 否 出现磨损,挂钩螺丝是否出现松动,如果因为吊挂安装不稳固,导致灯具坠落而产 生的一切后果,生产厂商不承担任何责任.灯泡的安装:1, 安装更换灯泡时,先拆掉灯头塑料外壳.2, 建议使用质量好的灯泡.3,不可带电安装,拆卸灯泡.4, 手不可触摸灯泡的球体部分.5, 更换灯泡后一定要紧固好螺丝.6, 灯泡工作时会达到极高的温度,以及汽体放电泡的不可以继续供电这物理特征, 因此必须在每次断电后,完全冷却 10 分钟后才能对进行操作,否则会导致高压放 电,短路烧坏电脑控制板上的元器件.安全提示!为确保你安全的正确使用灯具,请在使用前,仔细阅读以下安全提示,以免发 生不必要的故障和伤害.1,非专业人员,切勿擅自拆卸灯具和灯具内的配件.2, AC电源:查所在地电源是否符合产品额定电压要求。
3, 本灯具按照电击保护的类型 设计 ,灯具要与有充分接地供电系统连接使用,并且灯具的地线必须与供电系统的 地线连接.请勿 使 用绝缘层已损坏的电源线,同时不要将电源线搭接在其它导线上.4, 灯具在进行安装定位时 ,灯具表面上任何一点与任何易烧易爆物保持最小距离为10米,离照射物距离2.5米,请不要将灯具直接安装在可烧物质表面上.5, 灯具使用的环境温度:（-10度+40度）,灯具表面最高温度80 度,灯具要远离液体物质和潮湿环境.6, 使用灯具之前一定要确保灯具接地良好,不可带电安装和拆卸灯具任何部件.7, 安装灯具时,固定螺丝一定要紧固,并配加安全索 ,并定时检查.8, 灯具连续工作时间建议不要超过10小时,连续启动灯具间隔时间应不得小于10 分.否则会因为灯泡过热保护而不能正常触发.9, 使用过程中,如灯具出现异常应及时停止使用灯具.10, 灯泡达到额定使用寿命时应及时更换,否则会出现炸泡的危险事故.11, 灯具转动部位及粘贴配件必须定期检 查,出现松动,晃动及时加固 ,以防意外发生.12, 灯具采用的是强风制 冷,容易积灰尘,必须每月进行一次清洁,特别是散热风口,否则会因积灰尘堵塞,导 致散热不良,使灯具出现异常.疑难处理方法 : 以下列出灯具故障及处理方法,其它的维修工作由具有专业资格的维修人员 来处理.1,灯泡不亮1.1. 因非正常操作,灯泡未完全冷却,应让灯体冷却 10 分钟以上,使其内部灯泡完 全恢复到正常状态后,再次启动电源即可.1.2. 检查灯泡是否达到使用寿命,应更换新的灯泡.1.3. 检查灯泡与点泡器线路是否漏电,脱落或接触不良.1.4. 更换新的点泡器.2,光束显得暗淡2.1. 检查灯泡是否达到使用寿命,应更换新的灯泡.2.2. 检查光学部件或灯泡是否干净,灯泡等光学器件上堆积有灰尘，需定期对灯具 内灯泡及各部件进行清洁保养.3, 投射出来的影像模糊3.1. 检查电子对焦通道值是否合适现在的投射距离.4, 电脑灯间歇性地工作4.1. 检查风机是否正常运行以为是否变脏.4.2. 检查内部温度控制开关是否处于闭合状态.4.3. 检查灯泡是否达到使用寿命,应更换新的灯泡.5, 虽然发光,但电脑灯不再接受控制器的控制5.1.检查起始地址码以及检查通讯线路的连接情况（1 地2 负 3 正） 5.2.加信号放大器5.3. 灯泡在没完全冷却时 ,有过非正常启动操作 ,点泡器产生的瞬间超高电压有 泄漏，而导致电路板通道芯片CPU烧坏.6, 电脑灯不能启动6.1. 检查电源输入插座上的保险是否熔断6.2. 灯具在长途运输中因振动而导致线路接触不良6.3. 检查输入电源,电脑板等接插器件7, 自检完毕后 ,有些功能不接受控制器控制7.1. 检查此功能在工作时有无通电,或者此芯片是否受其它高压冲击而烧坏.8, 通电工作时 X、Y 轴在其它数据恢复到 0位,出现不正常的响声8.1.在非正常启常时,高点泡电压泄漏导致烧坏了 X、Y 轴光电感应电路板（光藕）8.2. 按正常程序重新启动电脑灯8.3. 把控制器所有通道值推到 0,远程复位电脑灯.维护及保 :关机操作 :每次关机断电前,提前先把灯泡关闭10分钟.让散热风机把灯具内使用 时产生的热量,快速排出,这样能延长灯具内的配件,特别是灯泡的使用寿命！ 为确保灯具可以稳定地运行,应该使其保持清洁,拆开灯具进行维修或开始保养 工作这前先确认电源是否断开,保持灯具干净、清洁是十分重要的,请你要定期 进行清洁,不但保持最大亮度输出,而且还可以延长灯具的使用寿命,建议使用优 质的玻璃清洗剂和使用清洁的软布来清洗,灯具内部使用真空吸尘器至少半年清 洁一次.售后服务注意!灯具出厂时 ,都是经过严格的品质检验,包装均完好,请按照使用说明书进行操作. 人为原因导致机器故障不在保修范围.1.本公司终生为客户提供技术咨询.2.如产品出现故障 ,需维修时 ,请出示产品保修卡,并如实填写相关内容. 同时也希望客户及时把产 品出现的问题反馈给我们,方便我们第一时间对产品进行改进。
3. 除灯具外,还可选配如下配件: 附件:电源线:1条、信号线:1条、说明书:1份选购件灯泡（按客户要求）灯钩安全索（按客户选择）软件特点:1, 液晶65万色触摸TFT界面，操作方便，界面美观.2, 物理按键和触摸两种操作方式既完全独立又可结合使用3, 可独立用物理按键完成所有操作4, 可独立用触摸方式完成所有操作5, 可混用物理按键和触摸方式完成所有操作6, 智能度高7, 比如:复位中检测霍尔、光耦是否错误并进行提示8, 复位校准（零位校准）9, X轴、Y轴、颜色轮、图案盘按键说明:“左”、 “右”键的功能是一样的：返回上一界面“上”、“下”键：选择、编辑“确定”键（即“0K”键）：执行功能、开始编辑、退出编辑主界面说明:面以“修改 DMX 地址码”为例，讲述按键的使用：1、 如果当前不是主界面,按“左”键（一或多次）即可回到主界面2、 在主界面下，按“上”键或“下”键选中“设置”按钮3、 按“确定”键，进入“设置”界面4、 在“设置”界面下,按“上”键或“下”键选中“DMX地址”5、 按“确定”键进入编辑状态6、 按“上”键或“下”键修改 DMXDM 地址码7、 按“确定”键退出编辑状态如果是使用触摸屏,过程更为便捷：1、 在主界面下触摸“设置”按钮,进入“设置”界面2、 与之前第 4-7步相同（既可用物理按键也可用触摸按键）,）不再赘述.3.2. 设置界面选项说明运行模式DMX从机状态：接收来自控台或主机的DMX信号自动主机状态：自动运行，并发送DMXD 信号给从机声控接收外部声音或振动，运行内置程序效果DMX地址1-512按“确定”键进入编辑状态.此时是选中百位，按“上”“下” 键改变地址码•再按一次“确定”键选中十位编辑•再按一次 “确定”键选中个位编辑•再按一次退出编辑状态.通道模式16第17 -20通道无效20第17 -20通道控制速度（参见通道表）X反转关/开Y反转关/开XY编码器关不使用编码器（光耦）纠正位置开使用编码器（光耦）判断失步并自动纠正位置无DMX信号保持按原状态继续运行清零电机回位，停止运行屏幕保护开空闲30秒后关闭背光关背光永亮开机亮泡开启动灯具时，灯泡自动点亮关启动灯具时，灯泡不亮恢复默认设置否是按“确定”键即恢复默认设置高级设置按“确定”键进入输入密码3.3. 信息界面选项说明风扇转速OOOORPM显示风扇速度总计使用时间累计使用时间（精确到分钟）本次使用时间本次开机以来的使用时间（精确到分钟）总计亮泡时间累计亮泡时间（精确到分钟）本次亮泡时间本次开机以来的亮泡时间（精确到分钟）DMX通道值在DMX状态下，显示所有通道的通道值（数值）， 由此进入子界面，以数值和百分比显示通道值以供查看系统错误记录如果红色 ERR指示灯发亮，则说明复位失败或运行失步，详细情况可由此进入子 界面查看。
查看完毕后可按“确定”键将错误记录清空3.4.手动控制界面此界面用于控制当前灯具 ， 既不属于从机状态机状（不接收DMX信号）也不属于主机状（不发送DMX信号）选项说明复位按“确定”键后看到确认对话框，再次按“确定”键，进入复进位界面，全 部电机复位灯泡控制开/关颜色轮0-255按“确定”键进入编辑状态此时是选中，按“上”“下”键改变通 道值，再按一次“确定”键退出编辑状态O O O O O O0-255放大微调0-2553.5. 高级界面进入高级介面，显示请输入密码：XXXXXX；具体操作过程：按上下键选 择数字一次（出现一个*）密码输入完全后，最后按“确定”键进行密码验证最大亮泡时间0-9999可设置亮泡的时间加密模式关次数可设置灯具的使用次数时间可设置灯具的使用时间加密参数（次数/时间）0-9999在加密模式开启后，此项起作用可设置灯具的使用（次数/时间）3.6. 倒显界面 按“确定”键，界面可 180度反转显示3.7. English 界面 按“确定”键，界面切换到英文模式3.8. 中文界面按“确定”键，界面切换到中文模式3.9. 工厂界面进入工厂界面，显示请输入密码：XXXXXX；具体操作过程：按上下键选 择 数 字 一 次 （ 出 现 一 个 * ）。
密 码 输 入 完 全 后 ， 最后 按 “确定 （OK） ”键进行密码验证选项说明复位校准（微 调）0-255X校准0-255Y校准0-255调光校准0-255颜色轮校准0-255图案盘校准0-255调焦校准0-255棱镜校准0-255雾镜校准通道设置可设置通道的调换屏保模式模式1显示地址码模式2显示工厂LOGO模式3无显示（预留）亮泡时间清零否/是通道表（简易版）通道通道值功能10-255颜色轮20-255切光/频闪30-255调光40-255图案盘50-255棱镜160-255棱镜1旋转70-255棱镜280-255棱镜2旋转90-255调焦100-255X110-255X微调120-255Y130-255Y微调140-255XY速度150-255雾化160-255七彩170-25500-105关泡200-205 开泡180-255250-255 复位百奇 18通道说明（完整版本）:通道功能通道数值1颜色盘0 - 910 - 1415 - 1920 - 2424 - 2930 - 3435 - 3940 - 4445 - 4950 - 5455 - 5960 - 6465 - 6970 - 7475 - 7980 - 8485 - 89颜色1颜色1+颜色2颜色2颜色2+颜色3颜色3颜色3+颜色4颜色4颜色4+颜色5颜色5颜色5+颜色6颜色6颜色6+颜色7颜色7颜色7+颜色8颜色8颜色8+颜色9颜色990 - 94颜色9+颜色1095 —99颜色10100 — 104颜色10+颜色11105 — 109颜色11110 — 114颜色11+颜色12115 — 119颜色12120 — 124颜色12+颜色13125 — 129颜色13130 — 134颜色13+颜色14135 — 139颜色14140 — 149颜色14+颜色1150 — 203正向流水（由快到慢）204 — 255反向流水（由慢到快）2频闪0 — 3闭光4 —103脉冲频闪（由慢到快）104—107开光108 — 207效果频闪（由慢到快）209 — 212开光213 — 251随机频闪（由慢到快）252-255开光3调光0-255由暗到亮4图案盘0 - 5固图16 - 11固图212 - 17固图318 - 23固图424 - 29固图530 - 35固图636 - 41固图742 - 47固图848 - 53固图954 - 59固图1060 - 65固图1166 - 71固图1272 - 77固图1378 - 83固图1484 - 89固图1590—134正向流水（由快到慢）135 — 139固图1140 — 185反向流水（由慢到快）186 — 190固图2抖动（由慢到快）191 — 195固图3抖动（由慢到快）196 — 200固图4抖动（由慢到快）201 — 205固图5抖动（由慢到快）206 — 210固图6抖动（由慢到快）211 — 215固图7抖动（由慢到快）216 — 220固图8抖动（由慢到快）221 — 225226 — 230231 — 235236 — 240241 — 245246 — 250251 — 255固图9抖动（由慢到快） 固图10抖动（由慢到快） 固图11抖动（由慢到快） 固图12抖动（由慢到快） 固图13抖动（由慢到快） 固图14抖动（由慢到快）固图15抖动（由慢到快）5棱镜1000-127棱镜1弹出128-255棱镜1切入6棱镜1自转000-064索引065-127正向流水（由慢到快128-191反向流水（由慢到快）192-255正反来回转（由慢到快）7棱镜2000-127棱镜2弹出128-255棱镜2切入8棱镜1自转000-064索引065-127正向流水（由慢到快128-191反向流水（由慢到快）192-255正反来回转（由慢到快）9调焦000-255图案清晰度由远到近10X轴000-255水平540度扫描11X轴微调000-255水平1.2度微调12Y轴000-255垂直270度扫描13Y轴微调000-255垂直1.2度微调14XY速度000-255从快到慢15雾化0-2550-127 雾化片弹出128-255雾化片切入16七彩0-2550-127 多彩镜弹出128-255多彩镜切入17点灯灭灯0-2550-99 无作用100-105关闭灯泡106-199无作用200-205点亮灯泡206-255无作用18复位0-2550-239 无作用240-255灯具复位。
