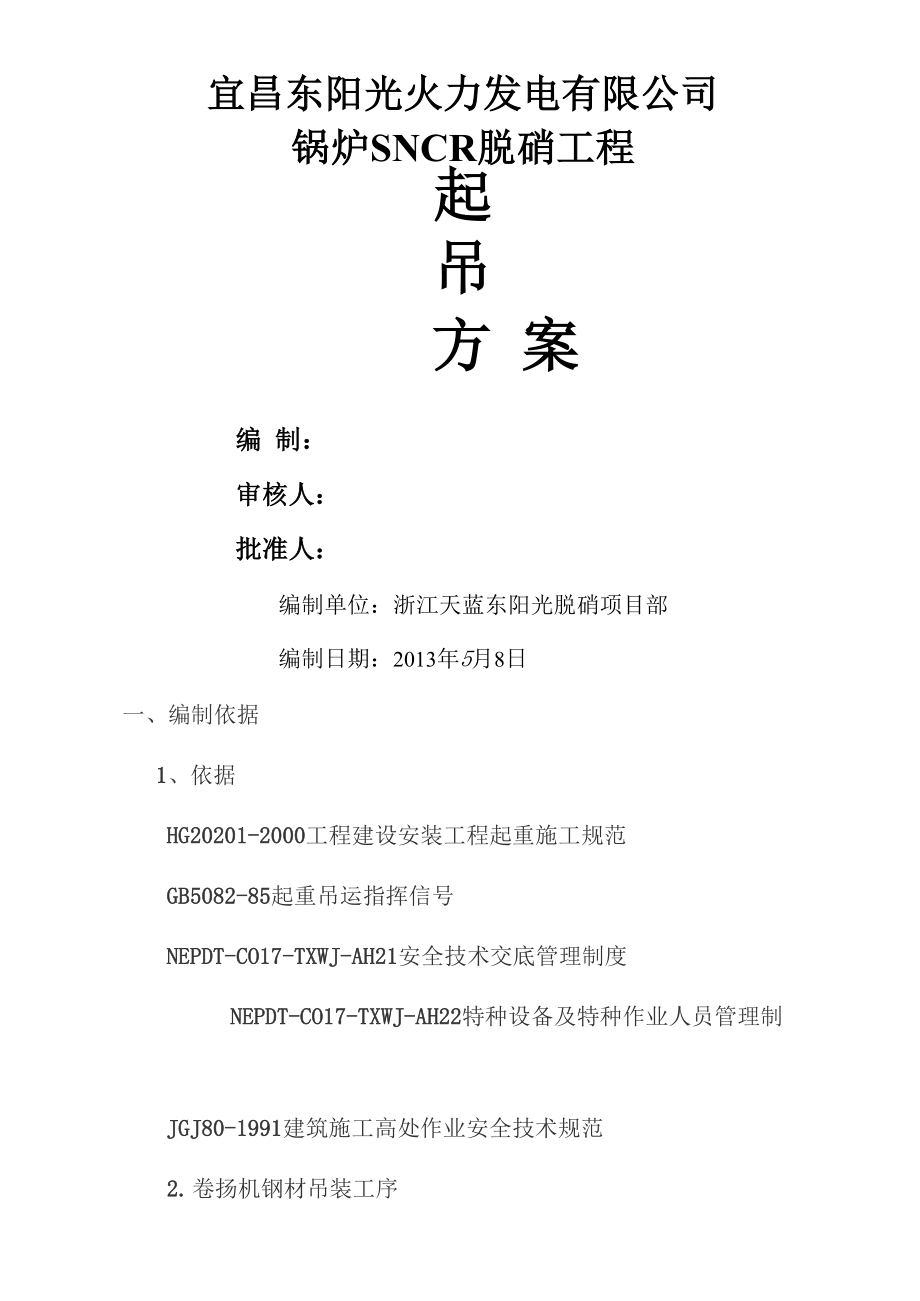

宜昌东阳光火力发电有限公司锅炉SNCR脱硝工程起吊方 案编 制：审核人：批准人：编制单位：浙江天蓝东阳光脱硝项目部编制日期：2013年5月8日一、编制依据1、依据HG20201-2000工程建设安装工程起重施工规范GB5082-85起重吊运指挥信号NEPDT-CO17-TXWJ-AH21安全技术交底管理制度NEPDT-CO17-TXWJ-AH22特种设备及特种作业人员管理制JGJ80-1991建筑施工高处作业安全技术规范2. 卷扬机钢材吊装工序方案编制-卷扬机进场组装锚固-吊装用具的选型、验收（卸扣、索 具）-试吊、测吊装重量-正式吊装-材料吊装-卷扬机退场3. 吊装前的准备站位的选择，对站位的一般要求：卷扬机应设置在硬化地面或坚固的平台上，清空卷扬机站位区域 内或缆索附近施工现场：卷扬机设置位置不能有交叉作业；1） 在起吊前应消除一切不安全因数2） 吊装技术要求a. 参加吊装施工的起重人员必须经考试合格，持特殊工种作 业操作证上岗，吊装前必须进行技术交底和安全交底b. 卷扬机安全附件齐全可靠，不得任意拆除，并定期校检4. 主要吊装机具一览表序号名称规格数量备注1卷扬机1t12倒链2t23倒链1t24钢丝绳WBWO1625警戒线100m1675. 起吊最大重量：322kg6. 起吊材料：8000*175*17mmH型钢.共16支。
7. 卷扬机最大吊重为1t，符合起吊能力二、 工程概况：本工程为东阳光火电有限公司的脱销项目，平台制作，在1#， 2#锅炉38.4m层制作喷枪平台，平台材料使用的175*175mmH型钢 以及槽钢等用卷扬机吊至38.4m层，将卷扬机固定在38.4m层上，吊 钩设置在44米平台上，用16#双槽钢挑出材料全部平放起吊，卷扬 机由专门的特种技术人员操作三、 吊装准备：1、施工准备1） 认真学习施工图纸，并组织班组了解安装的技术要求进行技术 及安全交底2） 认真核对的数量、重量、规格及连接件的规格、数量3） 核对钢材尺寸和相互关系4）检查钢构件是否有严重裂纹、扭曲、破损及缺陷，其质量是否 达到标准要求，如未达到应采取妥善措施5） 现场不平整之处，应将场地处理平整6） 现场用警戒绳围住，严禁无关人员出入吊装现场四、卷扬机安全技术交底1吊装作业1.检维修过程中利用各种吊装机具将设备、工件、器具、材料等 吊起，使其发生位置变化的作业过程1.1吊装作业人员（指挥人员、起重工）应持有有效的《特种作业人 员操作证》，方可从事吊装作业指挥和操作2. 吊装作业前应进行以下项目的安全检查：2.1相关部门应对从事指挥和操作的人员进行资质确认。
2.2相关部门进行有关安全事项的研究和讨论，对安全措施落实情况 进行确认2.3实施吊装作业单位的有关人员应对起重吊装机械和吊具进行安全 检查确认，确保处于完好状态2.4实施吊装作业单位使用卷扬机吊装机械2.5实施吊装作业单位的有关人员应对吊装区域内的安全状况进行 检查（包括吊装区域的划定、标识、障碍）警戒区域及吊装现场应 设置安全警戒标志，并设专人监护，非作业人员禁止入内安全警戒 标志应符合GB 16179的规定2.6实施吊装作业单位的有关人员应在施工现场核实天气情况室外 作业遇到大雪、暴雨、大雾及6级以上大风时，不应安排吊装作业3. 作业中安全措施3.1吊装作业时应明确指挥人员，指挥人员应佩戴明显的标志；应佩 戴安全帽，安全帽应符合GB 2811的规定3.2应分工明确、坚守岗位，并按GB 5082规定的联络信号，统一指 挥指挥人员按信号进行指挥，其他人员应清楚吊装方案和指挥信号 3.3正式起吊前应进行试吊，试吊中检查全部机具、地锚受力情况， 发现问题应将工件放回地面，排除故障后重新试吊，确认一切正常， 方可正式吊装3.4严禁利用管道、管架、电杆、机电设备等作吊装锚点未经有关 部门审查核算，不得将建筑物、构筑物作为锚点。
3.5吊装作业中，夜间应有足够的照明室外作业遇到大雪、暴雨、 大雾及6级以上大风时，应停止作业3.6吊装过程中，出现故障，应立即向指挥者报告，没有指挥令，任 何人不得擅自离开岗位3.7起吊重物就位前，不许解开吊装索具4. 操作人员应遵守的规定4.1按指挥人员所发出的指挥信号进行操作对紧急停车信号，不论 由何人发出，均应立即执行4.2司索人员应听从指挥人员的指挥，并及时报告险情4.3当起重臂吊钩或吊物下面有人，吊物上有人或浮置物时，不得进行起重操作4.4严禁起吊超负荷或重物质量不明和埋置物体；不得捆挂、起吊不 明质量，与其他重物相连、埋在地下或与其他物体冻结在一起的重物4.5在制动器、安全装置失灵、吊钩防松装置损坏、钢丝绳损伤达到 报废标准等情况下严禁起吊操作4.6应按规定负荷进行吊装，吊具、索具经计算选择使用，严禁超负 荷运行所吊重物接近或达到额定起重吊装能力时，应检查制动器， 用低高度、短行程试吊后，再平稳吊起4.7重物捆绑、紧固、吊挂不牢，吊挂不平衡而可能滑动，或斜拉重 物，棱角吊物与钢丝绳之间没有衬垫时不得进行起吊4.8不准用吊钩直接缠绕重物，不得将不同种类或不同规格的索具混 在一起使用。
4.9吊物捆绑应牢靠，吊点和吊物的中心应在同一垂直线上4.10无法看清场地、无法看清吊物情况和指挥信号时，不得进行起吊4.11起重机械及其臂架、吊具、辅具、钢丝绳、缆风绳和吊物不得靠 近高低压输电线路在输电线路近旁作业时，应按规定保持足够的安 全距离，不能满足时，应停电后再进行起重作业4.12停工和休息时，不得将吊物、吊笼、吊具和吊索吊在空中4.13在起重机械工作时，不得对起重机械进行检查和维修；在有载荷 的情况下，不得调整起升变幅机构的制动器4.14下方吊物时，严禁自由下落（溜）；不得利用极限位置限制器停 车4.15遇大雪、暴雨、大雾及6级以上大风时，应停止露天作业4.16用定型起重吊装机械（例如履带吊车、轮胎吊车、桥式吊车等）进 行吊装作业时，除遵守本标准外，还应遵守该定型起重机械的操作规 范5. 作业完毕作业人员应做的工作5.1将起重臂和吊钩收放到规定的位置，所有控制手柄均应放到零位， 使用电气控制的起重机械，应断开电源开关5.2对在轨道上作业的起重机，应将起重机停放在指定位置有效锚定5.3吊索、吊具应收回放置到规定的地方，并对其进行检查、维护、 保养5.4对接替工作人员，应告知设备存在的异常情况及尚未消除的故障。
