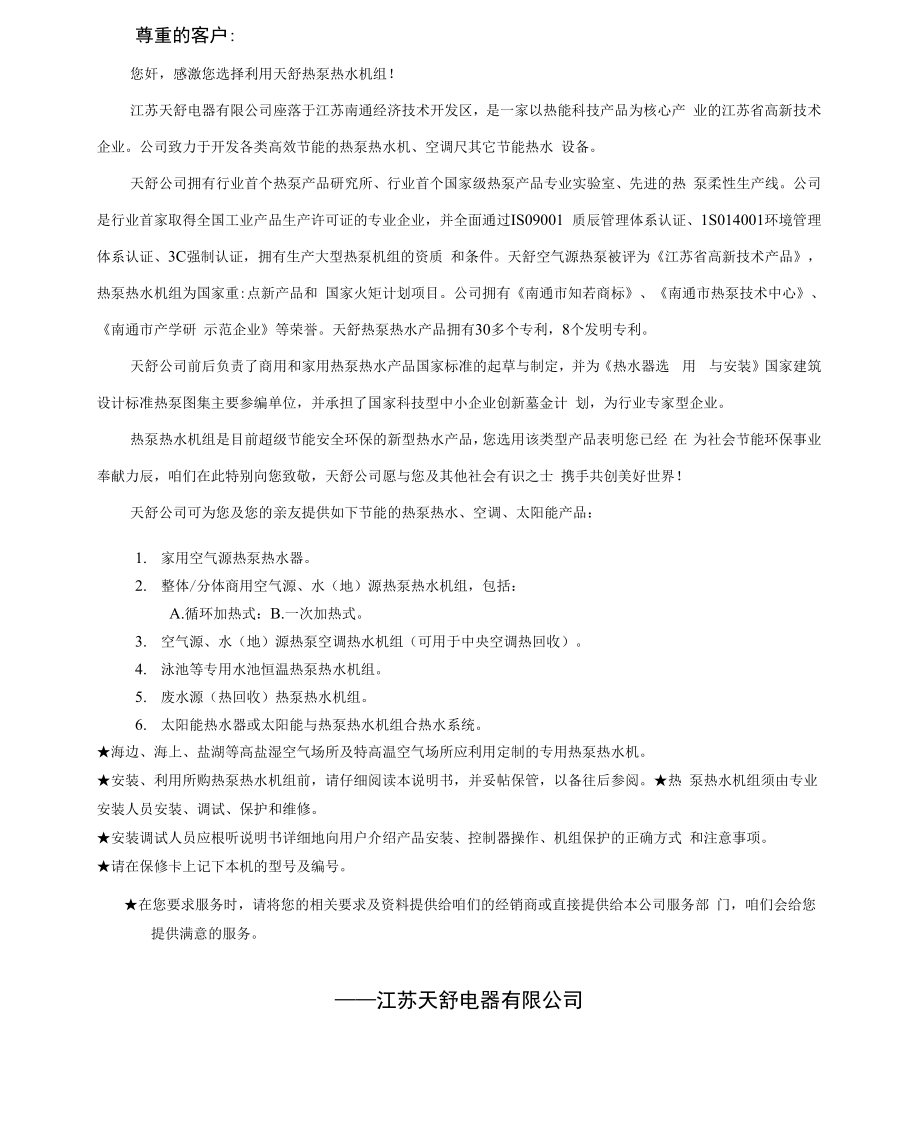

尊重的客户:您奸，感激您选择利用天舒热泵热水机组！江苏天舒电器有限公司座落于江苏南通经济技术开发区，是一家以热能科技产品为核心产 业的江苏省高新技术企业公司致力于开发各类高效节能的热泵热水机、空调尺其它节能热水 设备天舒公司拥有行业首个热泵产品研究所、行业首个国家级热泵产品专业实验室、先进的热 泵柔性生产线公司是行业首家取得全国工业产品生产许可证的专业企业，并全面通过IS09001 质辰管理体系认证、1S014001环境管理体系认证、3C强制认证，拥有生产大型热泵机组的资质 和条件天舒空气源热泵被评为《江苏省高新技术产品》，热泵热水机组为国家重:点新产品和 国家火矩计划项目公司拥有《南通市知若商标》、《南通市热泵技术中心》、《南通市产学研 示范企业》等荣誉天舒热泵热水产品拥有30多个专利，8个发明专利天舒公司前后负责了商用和家用热泵热水产品国家标准的起草与制定，并为《热水器选 用 与安装》国家建筑设计标准热泵图集主要参编单位，并承担了国家科技型中小企业创新墓金计 划，为行业专家型企业热泵热水机组是目前超级节能安全环保的新型热水产品，您选用该类型产品表明您已经 在 为社会节能环保事业奉献力辰，咱们在此特别向您致敬，天舒公司愿与您及其他社会有识之士 携手共创美好世界！天舒公司可为您及您的亲友提供如下节能的热泵热水、空调、太阳能产品：1. 家用空气源热泵热水器。
2. 整体/分体商用空气源、水（地）源热泵热水机组，包括：A.循环加热式：B.一次加热式3. 空气源、水（地）源热泵空调热水机组（可用于中央空调热回收）4. 泳池等专用水池恒温热泵热水机组5. 废水源（热回收）热泵热水机组6. 太阳能热水器或太阳能与热泵热水机组合热水系统★海边、海上、盐湖等高盐湿空气场所及特高温空气场所应利用定制的专用热泵热水机★安装、利用所购热泵热水机组前，请仔细阅读本说明书，并妥帖保管，以备往后参阅★热 泵热水机组须由专业安装人员安装、调试、保护和维修★安装调试人员应根听说明书详细地向用户介绍产品安装、控制器操作、机组保护的正确方式 和注意事项★请在保修卡上记下本机的型号及编号★在您要求服务时，请将您的相关要求及资料提供给咱们的经销商或直接提供给本公司服务部 门，咱们会给您提供满意的服务——江苏天舒电器有限公司目录一、 产品用途及原理 2二、 产品性能特点 3三、 产品设计制造实验执行标准 4四、 安全警告 4五、 产品的安装要求 4六、 控制器利用说明 7七、 售后服务及保修 8八、 附录 10附录1机组技术参数表 10附录2机组外形尺寸图 11、产品用途及原理1. 产品用途是目前世界上最节能安全环保利用新能源的制热水设备，是替代燃汕、燃煤、燃气锅炉和电热 水器的理想设备。
机组主要用于制取最高水温为60°C （特种冷媒最高可达65D的生活、生产或采暧用 热水机组利用的环境条件：干球温度-10 45°C、相对湿度0 100商L机组可普遍应用于招待所、洒店、宾馆、美容美发店、健身馆、浴室桑拿、家庭、小 区、学 校、医院、职工宿舍、公寓、别墅、游泳池、养殖场、温室、温泉、生产企业等场所，可单独利用， 也可集中利用2. 产品工作原理机组制冷剂循环由紧缩机、蒸发器、冷凝器和膨胀阀/毛细管四大主要部件组成，通过让制冷剂 不断完成蒸发（吸取环境中的热量）一紧缩一冷凝（放出热量）一节流一再蒸发的热力循环进程，从 而将环境里的热量转移到水中；水箱与热泵之间通过循环水泵把冷水加热成55°C高温热水，制热水高 效节能热泵工作时，机组通过紧缩机消耗少量电能Q1驱动制冷剂在蒸发器中吸收空气能量Q2 ；通过工 所循环在冷凝器（水加热器）中进行放热Q3,实验与应用证明Q3二Q1+Q2,由此能够看出，热泵输出 的能量Q3为紧缩机所耗的功Q1与热泵从环境中吸收的热量Q2之和：额正工况时Q2M,进而Q32 Q1 ；因此，采用热泵热水机组能够节约大量的电能工作原理图见图lo观杲tn细 睛朋尔采直空气恰交换弱Q （聚匾的艇. =Q （电SS能■）+ Q （孑系阳加）循环加热式空气源热泵热水机组工作原理图3. 产品应用原理空气源热泵热水机组水加热系统主要由空气源热泵热水机组、保温热水箱、水泵、阀门、水管 路及控制系统等组成。
加热进程分为自动加热进程和自动恒温进程自动加热运行：水箱低水位或按时补水时，冷水补进水箱，机组启动加热，当水箱水位达到设 左值，自动加热到设左水温后停止加热自动恒温运行：加热结束停机后，由于回水、补水及温降等原因，水箱内的水温达到 恒温条 件，系统启动进入自动恒温运行水箱温度可通过线控器在30〜60°C范用内自由设泄二、产品性能特点1、 产品性能参数见附录1机组技术参数表2、 产品主要结构附录2机组安装外形尺寸图3、 产品特点1） 高效节能机组输出能疑与输入电能之比即能效比COP全年平均在以上，最高可达，运行费用为电锅炉的 1/4、燃气燃油锅炉的1 /3 1/2,节能显著，回收期短2） 四季皆宜全年全天候利用，不受夜晚、阴雨和下雪等不良天气的影响，在环境-10 45°C范用内的地域都 可高效制热水3） 高效防垢系统采用大流逍高效套管式换热器对水加热，不仅克服了板式换热器流道小、易结垢、抗冻性 差、不易清洗的缺点，而且可保证高效换热4） 安全环保无电加热漏电、干烧等安全隐患：不需要燃料输送管道，没有燃料泄漏、火灾、爆炸等安全隐患： 水箱与主机间完全水电分离运行时无废液、废渣、废热、废气排放，为新型节能环保型热水产品。
5） 智能控制机组由微电脑自动控制运行，并可按照水箱水温和用水情形自动启停，无需专人看管机组按照 水温、时刻条件随时自动加热、自动恒温：水温可在30 60°C范囤内调右：断电 来电后具有自动恢恢 复状功能，无需人工手动复位6） 自动按时用户可自由设左机组自动开机时刻，从而实现低谷用电，使运行费用更省7） 自动恒温当水箱内的水因回水或因较长时刻寄存而降温，机组会启动自动恒温功能，保证水箱 水温始终 恒定8） 自动化霜机组采用专利PID化霜技术，实现有霜才化、化霜时刻短、盯能化霜的效果9） 能量调节系统采用自动能量凋肖技术，可保证机组在高水温高环境温度、冬季低环境温度等特 殊条件时 靠得住高效稳固运行，利用寿命更久10） 品质卓越机组选用全世界品牌紧缩机、膨胀阀、过滤器等配件，并在国家级热泵实验室通过-10〜45°C模拟 环境温度、5〜55°C进水温度严格测试，品牌、质虽双重保证11） 多重保护机组设有高/低压力、排气高温、冬季防冻结、紧缩机过热、紧缩机过电流、逆缺相、漏电等多重 保护功能，确保机组安全运行12）安装方便机组能够安装在室外，如在屋顶、地而等需天放置，能够实现远距离监控，占地面积小、安装简 单，无需另设工作机房，为用户节省空间。
三、 产品设计制造实验执行标准一、 GB/T 21362-2008《商业或工业用及类似用途的热泵热水机》；二、 GB《家用和类似用途电器安全第一部份：通用要求》：四、 安全警告超级感激您选购本公司产品，在安装利用之前请特别注意以下几点：♦安装保护维修前请仔细阅读本说明书♦ 本公司热泵热水机组须由专业人员安装、调试、保护和维修♦安装前应确认所在地域的电源与天舒热泵热水机组铭牌上的电源是不是相符，电 源、电线和插 座的通载能力是不是适合本机输入功率的要求♦ 机组应安装漏电保护装垃，苴保护容疑为热水机组最大电流的倍，并每一个月按期检查其功 能是不是完好：电源插座安装必需靠得住接地，不得擅自改动电源线或插座：通电前，请肯 泄所有电源端子与地之间的绝缘，电阻符合本地的法规与标准♦ 请勿将手指或异物插入机组的排风口内，如此将致使人员受伤，高速运转的风机将可能因此 损坏♦ 若发觉异样噪音、气味、烟雾等情形，请当即切断机组电源，然后与本地经销商或本公司联 系，请勿自行维修操作♦机组的电控元件及保护装置已通过本公司严格检测，用户在检查及保护时请勿自行改换或拆除， 无保护装置强制运行机组将会造成严峻后果♦禁止安装在煤气易泄漏或有发生爆炸危险性的危险区域及飞尘物较多的地方；控制器应安装在 安全无水可全的地方。
♦机组或水箱安装在楼顶等易遭雷击的地方时请必然要注意采取避雷办法♦ 对于水质较差的水系统，应按要求安装防腐除垢高效过滤装置，并按期对水系统 进行清洗♦ 第一次开机前及长期停机后，应检查电源是不是正常，接地是不是良好♦每次开机前必需保证水路各类阀门已经开启，保证电源线、信号线与控制线已经 正确连接好♦ 冬季机组长期停止运行时，应排尽系统内的水，以防冻坏系统；排完水后，请记住关闭排水 阀五、 产品的安装要求一、供电要求用户应自配电源总空气开关机组有独立的供电系统和配电柜，电压380V，频率50HZ，采用三相四线制供电，电源电压要求稳 固，其溪差不得超过额左值的10% （电网电压转变较大的情形下，应配有调 压器），动力配线容量请 参照技术参数表中“额定输入功率/电流”、“最大输入功率/电流”栏，注意栏目中不包括用户配置的 水泵、电辅助加热等功率电源电压最大允许相电压不平衡为2%,英汁算式为：与平均电压的最大误差电压不平衡率二 X100%平均电压注意：相电压不平衡超过2%,请勿开机机组及电控箱等用电设备应靠得住接地，地线应采用多股铜线，并常常检查，以确保人身安 全电气设计时应按照机组的电气参数选用并安装漏电保护装亶，电控配线布垃施工时，应由专业 安装人员依照规范的电路图施工。
电源线、信号线、控制线应布置整齐、美观，并互不干扰控制线 应单独布置接线工作完毕后，应仔细检查，确认接线无误后方可通电调试二、机组的安装1） 设备进场查验检查机组是不是完好无损，若是发觉损坏或包装不完整，请当即通知运输公司请确认收到的机组与贵公司泄货的相符，比较泄货的型号与铭牌是不是一致请确认订购的所有附件已收到、完整而且未受损坏不要把设备随意搁置在施工厂所，以避免机组意外受伤，不然应在施工厂所设置安全通告牌2） 安装场所要求机组可安装于屋顶、阳台、地面等场所，应避免油烟、蒸汽、可燃气体、燃火、高盐湿空气、 酸碱性气体、强冷风、强电磁波、水患的影响，宜选择噪音及排风不影响周用环境（专门是人居场 所）且布管、走线方便的场所单台机组安装示用意见图4多台机组安装时，进风侧之间距离应检修侧（控制箱及水管进出口侧）之间距离应汶机组安装于类似室内封锁空间时，室内外及机组之间应设计合理的进排风气流循环和 风量，不然会直 接影响机组的制热水效率，单台机组循环风量要求：DKFXRS-15 H . KFXRS-15 II、DKFXRS-15II03、DKFXRS-15IIB 应 25000m'/h、DKFXRS-30II、KFXRS-30II、DKFXRS-30 II 03、 DKFXRS-30 IIB 应 210000m3/h、DKFXRS-60II、KFXRS-60 II、DKFXRS-60 II 03、DKFXRS-60 IIB 应 >20000m7h :机组进出风□接风管时，若是风管较长，应按照布管情形增设增压风机段，确保机组有足够的循环风量。
机组应安装于平面上（两边轴向误差最大是5mm）,平而应能经受500kg/m:载荷机组应固泄在坚实牢固且表面平整的混凝上基础或金属钢架上，基础应保证水平，机组下面可适 当加减震垫，以避免因振动和噪音的传递而影响机组所在位置的下部楼层机组安装于金属钢架上时，应采取靠得住绝缘接地办法，并达到电气相关安全技术标准热泵设备、配电控制柜、循环水泵、电辅助加热器、装有电辅助加热器的水箱等电设备应靠得住 的接地，并达到电气相关安全技术标准3）吊装与搬运现场有足够的载重设备以安装机组，或至少有适当的紧固办法吊装时，应尽可能避免碰掉漆层影响防锈效果和美观举高机组前，请检查所有的包装是不是已安全的固左在机组上抬放机组万万要小心倾斜机组 和磕磕碰碰都可能造成机组的损坏和影响机组的运行禁止推压、撬动机组非受力部位（如铜笛、水管、门板、顶板等），机组底座是机组上唯一的承 重部件含木包装的机组卸货或在地面移动时能够用铲车铲运吊装机会组最好连同木包装一路吊运到安装场所，注意吊装时吊装重心不能偏移，不允许吊带有 滑移，然后移动机组到安装位置吊装和铲运翌直方向不能倾斜超过30度角，并要求采取减震办法，避免碰撞机组吊装时，应注意利用承重虽大于机组重量的帆布吊带、钢丝绳搬运。
去除木包装的机组吊装 时，机组顶面吊绳接触的外表而要用软质纸板或泡沫板垫隔，以避免划坏表而涂层，影响机组美观去除木包装的机组，按照具体机组底盘（图纸）提供的吊装和固左孔位置进行机组的吊 装泄位所有的吊装左位完毕后，建议对机组表而出现的掉漆处补刷漆层3、 水箱的安装1） 水箱可随主机安装在屋顶、地面及室内，水箱顶部有检修口2） 水箱应固左在坚实牢固且表而平整的混凝上基础或金属钢架上，基础应保证水平，并能经 受SOOkg/m2载荷3） 水箱在屋顶时，基础由水箱的大小决泄，若是水箱不大，且不超过屋而承载，可直接安装于屋 而有梁处，水箱与屋而之间加石棉胶板对于校大水箱，应建水箱基础，无论钢筋混凝上仍是型钢基础， 都需考虑水箱底部与基础的接触面要大一些，尽可能使其充分接触在平地、屋顶设宜基础时，应结合 场地考虑基础之外的场地排水情形，以肯左是不是对周围场地进行相应的场地排水设计4、 水泵的选择循环水泵：按照机组的额左循环水流量进行流量选型，扬程H应按照水泵与机组及与水箱间的落 差、管路沿程阻力、局部阻力进行计算，对于有下吸水情形还应考虑水泵吸程五、水管路设计与连接工程设汁人员应按照工程现场情形设汁详细的水管路布置图，列出详细的材料清单，安装施工 人员应按照施工图施工材料进行施工。
应该在机组及水箱安装固泄完毕后进行水管路与机组、水箱间的连接管路安装连接时，应尽可能使管路短，维持管路平行、整齐、美观，并确保不让尘埃、杂物进 入管路系统管路连接好后，必需利用保温绝热材料做好管路、水泵保温工作，如此能够既保温又防冻六、辅助电加热选择与安装当空气源热泵热水机组利用地域最冷月平均气温低于10- C时，应设汁辅助加热方式，可利用辅 助电加热，电加热功率大小应按照该地域温度情形、用水量及用水时刻来肯定，电加热通常安装于水 箱内，现在，水箱上应设计电加热安装口辅助电加热应设计相应的防干烧、防低水位保护六、控制器利用说明.控制器操作说明1）主板操作键:ON/OFF 开/关系统mod 切换系统模式E 参数设定键K1,K2 调节设左温度K6 调节时钟LOC 按住本键超3秒，则锁住键盘：再按3秒解除K 睡眠设定键K5 手动电加热键★显示界面：2） 时钟设宜：按一下K6键，分钟闪烁、再按K6键则可调整分钟时刻，按住K6键超3秒，则快速前 进：分钟闪烁时按“MODE”键可切换全礼拜或小时闪烁，再按K6键即可调整小时、礼 拜3） 温度查询：开机状态下，按“MODE”键可查询 dO dl d2 d3 d4 d5 d6 d7 的参数，dO dl d2 d3 d4 d5 d6 d7 依次为：环境温度，水箱温度，紧缩机1排气温度，盘管温度1,盘管温度2,紧缩机2排 气温度。
紧缩机1电流，紧缩机2电流.线控器一般状态下显示水温温度4）按时开关机设置：按一次“TIMER”键，则按时开时刻闪烁，现在“K6”键即可调整按时开时刻：再按一次 “TIMER”键，则按时关时刻闪烁，现在按“K6”键即可调整按时关时亥IJ；调整完成停止 闪烁后，LCD上显示“按时开”或“按时关”，则表示相应按时功能打开设按时刻抵 达即可实时开关系统按“TIMER”键能够打开、关闭按时设置，取消按不时刻应设宜为 AM 12:00二、机组的故障代码和操作说明出现通信故障时，线控器显示代码（31）:若意外（如断线等）致使通信故障，在故障修复 后，需要从头开机才能够消除故障代码的显示故障代码表序号故障代码故障名称100水流开关故障（低温机组无此故障）201水温传感器故障302防冻保护故障（单机组）403防冻保护故障（双机组）501缺相逆相保护606环境温度传感器故障710除霜传感器1故障81111:系统1高压开关故障91212:系统1低压开关故障1013压缩机1排气温度传感器故障1114压缩机1排气温度大于110度.1215压缩机1断线或过流保护1320除霜传感器2故障142121 :系统2高压开关故障152222：系统2低压开关故障1623压缩机2排气温度传感器故障1721压缩机2排气温度大于110度.1825压缩机2断线或过流保护1930环境温度低于-10度（低温机组无此故障）2031通讯故障注：有故障保护时，显示故障代码并闪烁。
高压压力保护：当水温£45°C时，（压力开关断开）在（三次/小时）内时，显示器并 显示压力 保护，在压力恢复后紧缩机延迟3分钟从头启动在超过（三次/小时）时控制器锁住该故障，紧缩 机再也不从头启动而无论压力开关是不是复位.并显示代码区分一、2系统（11 :系统1高压开关故 障，21 :系统2高压开关故障）：当水温＞50°C时，压力开关断开时，显示压力保护，并停机60分 钟或水温降至45°C以下紧缩机启动；除机组出现高压 压力保护之外的故障时，机组是自动进行复位 或机组断电进行复位七、售后服务及保修一、满意工程满意工程天天舒心好产品二机械+服务，天舒为了锻造服务品牌让消费者买的安心用的产品，组建了专业的工程 师服务队伍，依托信息技术，全而实施“舒心365”天舒满意服务工程，成立起先进的服务网络和管 理体系，贯彻实行“3”快“6”免“5”满意一条龙服务天愉快务“3”快“6”免“5”满意3快快速送货：第一时刻抵达 快速安装：第一时刻实施 快速保护：第一时刻完成 6免免费咨询：免费为顾客提供产品咨询：免费设讣：按照顾客实际情形，为顾客进行选配机型、安装设汁；免费送货：限南通市区范围：免费培训：使设备管理者快速熟悉机组的操作管理保护：免费调试：材料费另计；免费保养：免费为机组按期进行保护和保养，主机2年，附件1年。
1让顾客满意是咱们天天工作的唯一标准；2没有尽善尽美的商品，但有百分之百的满意服务；3客户有权利取得所有最恳切、最周到、最专业的满意服务：4顾客的事无论大小急缓，咱们都追求最大满意：5倾情服务，带走顾客的烦恼，留下天舒的真诚与满意二、售后服务保护和修理应请销售商进行，维修或修理不妥可能致使漏水、触电和火灾必需移动和从头安装时应请销售商进行，安装不妥可能致使漏水、触电和火灾3、 请求修理时应提供以下细节热泵机组型号，出厂编号及安装日期，见保修卡故障的详细描述您的姓拿，地址和联系4、 保修期事后的收费服务请您与销售商联系五、 保养检查除自己进行日常的保护和保养外，我公司还按期对机组进行保护、保养和检查六、 问询关于售后服务请向销售商或天舒公司服务部联系7、保修此产品有保修期，详见“保修卡”销售商填写好必要的项目后会把保修卡交给您保留请您仔细阅读保修卡中“利用与注意事项” 请查对保修卡的内容然后妥帖保留八、保修期详情请看保修卡在保修期内要求免费修理时，应通知销售商并出示保修卡，不然即便在保修期内也有可能会 收费服务超出保修期要求修理时，将收取服务费和材料费八、附录附录1机组技术参数表现产品型号DKFXRS-15IIKFXRS-15 IIDKFXRS-15II03DKFXRS-15IIBDKFXRS-30IIKFXRS-30 IIDKFXRS-30II03DKFXRS-30IIBDKFXRS-60HKFXRS-60 IIDKFXRS-60II03DKFXRS-60IIB普通型 名义工 况额泄输入功率W4500875017500额定制热量W200003870077500额定电流A1633/32低温型 名义工 况额泄输入功率W4150823016200额泄制热量W154003050060500额定电流A8/16/32/31/电源380V/3N /50Hz380V/3N /50Hz380V/3N /50Hz最大输入功率/电流W/A6300/12600/2325200/46额定循环水流量L/h3000600012000机组进出水口压差KPa354045制冷剂型号KgR22R22R22最高出水温度°C606060制热水量v40*C温升）L/h4308271655外形尺寸（长*宽*高）mm890X760X10251282X692X14601800X850X1780防水等级IPX4IPX4IPX4防触电保护类型III机组噪声dB(A)565860循环水 管管径DN25DN40DN50管口连接丝接丝接丝接机器重量（约）KG180380680注：一、泳池恒温机组利用专用泳池套管式换热器，其技术参数同常规机组。
二、普通型名义工况：环境干球温度20°C，湿球温度15°C初始水温15°C,终止水温55°C o3、 低温型名义工况：环境干球温度7°C,湿球温度6°C,初始水温9°C，终止水温55°C4、 超低温工况：环境干球温度-12£，湿球温度-14C，初始水温9°C,终I匕水温55°C5、 最大输入功率工况：环境干球温度43°C,湿球温度26°C,进水水温55aCo6、 执行GB/T 21362-2008《商业或工业用及类似用途的热泵热水机》国家标准7、 参数因产品性能或结构改良而变更，恕不另行通知附录2机组安装外形尺寸图蜘L 25缁邪-20 XI2DKFXRS-15II、KFXRS-15II. DKFXRS-15 II03. DKFXRS-15IIB 机组安装外形尺寸图R Bg b・/G2却锻・ 言乍* 0FW□0LJLJ. • II・・ J III 1_IO-]CT [ii i---1 (- 1IJ50(-■It1286DKFXRS-30II . KFXRS-30II. DKFXRS-30 II03、DKFXRS-30 IIB 机组安装外形尺寸图550820k\i、*yr'■A' J188 1 上1800850DKFXRS-60II、KFXRS-60II > DKFXRS-60 II03> DKFXRS-60 IIB 机组安装外形尺寸 图以上文字内容由天舒空气能热水器，提供转载请注明。
