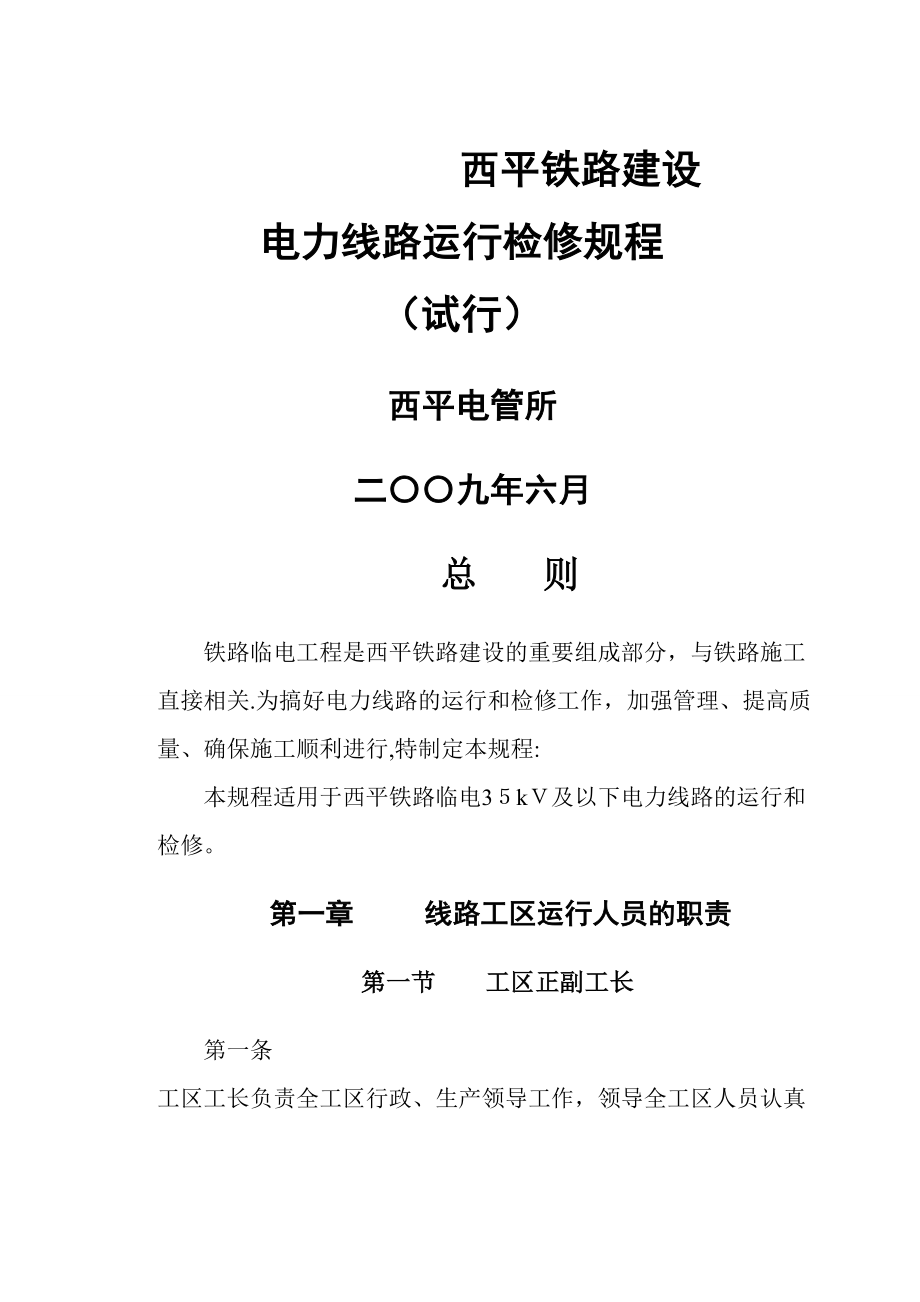

西平铁路建设电力线路运行检修规程（试行）西平电管所二〇〇九年六月总 则铁路临电工程是西平铁路建设的重要组成部分，与铁路施工直接相关.为搞好电力线路的运行和检修工作，加强管理、提高质量、确保施工顺利进行,特制定本规程:本规程适用于西平铁路临电3５kＶ及以下电力线路的运行和检修第一章 线路工区运行人员的职责第一节 工区正副工长第一条 工区工长负责全工区行政、生产领导工作，领导全工区人员认真贯彻上级指示，全面执行各项规章制度，搞好工区的标准化线路建设和安全经济运行第二条 必须全面掌握工区所管辖的线路运行技术,熟知全部设备的性能、构造、工作原理及图纸资料，熟知“电业安全工作规程"、“调度规程”、“线路运行检修规程”及试验标准，具有熟练处理事故和异常现象的技能第三条 必须以身作则认真贯彻上级指示精神,带头学习政治、业务技术，执行各项规章制度的楷模第四条 应经常对全工区人员进行政治及安全思想教育，贯彻上级有关安全生产指示,牢固树立起“安全第一”的思想,对本工区发生的一切事故、故障及不安全现象应仔细调查,以“三不放过”为原则,组织全工区职工认真分析原因,订出防范措施并书面上报.第五条 应负责组织安排设备检修，预试前现场安全措施和技术措施的准备工作,组织好新建、扩建设备投入准备,并参加验收。
第六条 组织重要的倒闸操作和事故处理,遇有较大的停电工作和较复杂的倒闸操作应亲自主持把关第七条 经常检查各种记录，了解生产运行情况,抓好安全经济运行及电能质量的分析工作检查清洁卫生、文明生产、设备维护、值班纪律等情况，发现问题及时解决 第八条 参加交接班，按规定巡视线路，全面掌握工区设备缺陷及运行状况，认真开展安全大检查工作,及时下达生产任务,提出检修维护项目,缺陷消除方案及反事故措施计划,审查并按时上报总结和各种报表第九条 应组织全工区职工有计划、有领导的开展业务技术学习,要学习先进技术、先进经验，加强班组管理，提高管理水平.第十条 定期召开民主生活会，搞好工区内团结，关心职工生活,按时组织安全活动，搞好班组小指标考核和劳动竞赛活动,及时向上级汇报工区的安全生产，人员思想等情况第十一条 副工长应协助工长开展多种活动，当工长离开工区时应履行工长职务(无副工长的工区应指定临时负责人履行工长职务).副工长与工长负同等安全责任.第二节 专职技术员第十二条 工区专职技术员是工区的技术负责人,协助工长做好运行技术管理和培训工作第十三条 监督检查现场规程制度执行情况，参加较大停电工作和较复杂操作的监护,组织处理现场发现的技术问题。
第十四条 负责分析并掌握设备运行情况,按时完成设备定级工作,并根据规定做好可靠性管理工作第十五条 负责检查督促各项技术资料、记录、报表的填写、审查、分析，保持正确、完整,符合实际第十六条 努力完成工长交给的各项生产任务,带领全工区学习业务技术，经常进行现场考问讲解，根据设备出现的各种异常情况做好事故预想，反事故演习，苦练基本功，提高全工区人员处理事故和消除缺陷的能力第十七条 按培训计划,完成值班人员的技术培训和考核工作第十八条 专职技术人员在工长的领导下，负责工区培训、技术管理、革新等技术工作第十九条 当正副工长离开工区期间,应履行工长职务，专职技术人员与工长负同等安全责任第三节 工区值班员（助理值班员)第二十条 值班员、助理值班员在当值期间，是工区线路运行的直接操作和维护人，直接负责全区设备的安全经济运行助理值班员受值班员领导，值班员、助理值班员在业务上负同等责任第二十一条 值班员、助理值班员在当值期间接受各级调度发布的一切命令，并迅速而正确的执行如发现命令有直接威胁人身、设备及供电系统的安全时,应立即向值班调度员提出拒绝执行命令的理由，并立即报告工长.第二十二条 值班员、助理值班员除必须熟悉“电业安全工作规程"、“线路运行检修规程”、“调度规程”外,还应熟悉:1、工区所管辖的线路系统接线及变压器的容量和数量，及运行的条件和所在区间。
2、工区所管辖的范围示意图 3、工区所管辖的线路抢修汽车的功能、组成和存放地点第二十三条 必须熟练掌握事故处理技能，当班期间在值班调度员的指挥下正确处理所内发生的一切事故及异常现象第二十四条 对工区管辖设备进行正确而熟练的操作,熟练而正确的填写在各种运行方式下的倒闸操作票，并在值班员的监护下由助理值班员进行倒闸操作第二十五条 当班期间落实安全措施,办理工作票及工作许可手续第二十六条 以身作则严格执行有关规程、制度，自觉遵守劳动纪律，坚守工作岗位,按时交接班第二十七条 按规定时间认真巡视线路及其设备，发现异常后应立即报告工长，并协同研究处理意见,尽力消除,以保持设备在正常状态下安全运行第二十八条 全面、正确、整洁、及时地填写值班记录,运行日志及其他各种记录填报本班的各种记录、报表、指示图表,并对其正确性负责.第二章 线路巡视和检查第一节 基本要求第二十九条 为了贯彻“修养并重，预防为主”的方针，要定期巡视电力线路设备的技术状态.第三十条 电力线采取巡视和检查的方法.通过巡视与检查来掌握线路运行状况及周围环境的变化,以便及时消除缺陷,预防事故的发生，并确定线路检修的内容。
巡线人员应具备以下要求:l、必须熟悉所承担巡视线路的设备运行状况和特性2、掌握线路设计、施工情况,以便于发现异常情况3、掌握线路基础技术知识，熟悉有关规程规定4、掌握线路运行中曾出现的故障和异常现象,以及采取的预防措施5、杆塔所处地点的地形、地貌、交通道路和村镇分布，以便检修时车辆能够顺利通行，尽快到达检修地点6、了解沿线各种气象变化规律,以便在不同季节采取预防故障的措施.第二节 线路巡视分类 第三十一条 定期巡视或正常巡视：指线路在正常运行情况下,按规定时间进行的巡视目的在于经常掌握线路各部件的运行状况及沿线情况,并搞好群众性的护线工作 定期巡视的周期一般为一个月但根据线路的具体情况也可延长或缩短周期.巡视周期确定后,未经上级有关领导同意，不得改变巡视周期每次按周期巡视的日期，前后误差一般不大于五天定期巡视,一般都实行专人负责制(实行定人员、定线路、定时间），即根据线路的长度、地形、地貌和交通情况，每两人负责一定长度的线段，按规定的周期进行定期巡视，整理资料 第三十二条 特殊巡视 : 当气候突然发生变化（如最高气温、最低气温、暴风雨、大雾和覆冰等或遇自然灾害如地震、河水泛滥或森林起火）,线路过负荷运行及其他特殊情况时，应对全线或某几段线路或某些部件进行巡视，称为特殊巡视。
特殊巡视在于发现线路的异常现象及部件的变形损坏情况 第三十三条 夜间巡视:指路正常运行情况下,有些现象白天不容易发现，在夜间容易发现，要求在夜间进行的巡视.夜间巡视每季不少于一次夜间巡视主要是检查导线连接器的发热情况,绝缘子的污秽情况观察绝缘子的污秽或导线连接器接触不良发生的火花放电现象以及导线电晕等情况 第三十四条 故障巡视：指线路发生故障跳闸时，应立即组织的巡视.故障巡视的目的在于及时查明线路发生故障的原因，找出故障位置并查明故障造成的破坏情况，以便准备抢修器材和研究抢修办法，并制定防止类似故障的措施每一条线路故障巡视应有分段表和示意图,图中标明巡视时停车地点、人员分散和接送的线路，以便发生故障时,无论何时都能及时组织人员迅速进行巡视第三十五条 登杆巡视:为了弥补地面巡视的不足，面对杆塔上部进行巡视称为登杆巡视登杆巡视可对全线路杆塔进行巡视或对某段线路的杆塔进行登杆巡视.第三节 巡视方法线路巡视采用地面巡视（又叫徒步巡视)和登杆巡视两种办法第三十六条 地面巡视：地面巡视是广泛采用的一种巡线方式，它是沿线路徒步巡视线路本体及其周围环境的状况；并详细记录各种异常现象和危及线路安全运行的各种缺陷。
ｌ、地面巡视应从几个方向逐级对杆塔和逐档电力线、避雷线进行巡视，不能遗漏2、及时发现和了解地面的地貌、地物及各种设施,遇有危及线路安全的现象可立即协商采取措施解决或制止，迅速清除引起线路故障的可能性.３、地面巡视可用眼睛直视或望远镜巡视.两人共同巡视时，要有明确分工， 可分别沿线路的左右侧巡视，一人重点巡视导线、避雷线和金具绝缘子，另一人重点巡视杆塔、拉线、基础及周围状况和交叉跨越等 第三十七条 登杆巡视：对地面巡视难以看清楚的部件可采用登杆巡视的方法如高杆塔的绝缘子、金具、塔身和横担的螺栓等小部件，是否存在缺陷,在地面上很难看清楚, 因此往往需要采用登杆巡视的方法巡视如当年已进行了登杆(塔）清扫或检查.可不必再单独安排登杆巡视，登杆巡视不能代替登杆检查,因登杆巡视不携带检查工具,只是观察缺陷和不良现象,不进行缺陷的处理第四节 定期巡视内容第三十八条 巡视沿线情况：ｌ、巡视线路两侧的建筑物、可燃易爆物和腐蚀性气体是否满足安全距离的规定一般要求输电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃易爆材料堆以及可燃和易爆液(气)体贮罐的防火距离，不应小于杆塔高度的１5倍,如因条件限制不能满足上述要求时,应采取安全措施。
对于污秽腐蚀性物质，应了解其污染性质和范围，以便根据污秽情况采取可靠的防污措施2、路下面不得修建屋顶为燃烧材料做成的建筑物(如农村草屋顶房屋）.在巡线中若发现这种建筑物,应通知有关单位予以拆除,以防发生火灾危及人身及线路安全.路下面修建耐火材料屋顶的房屋时，需经有关部门同意，而且导线下面与建筑物之间的垂直距离，在导线最大计算弧垂情况下不小于下列数值线路电压（ＫV）1～1０3560～1１0最小垂直距离(米)3.040巡线时如发现线路下面有新建的房屋等建筑物时，应详细记录建筑物所属单位、修建日期、范围、高度以及其材料,必要时进行实测,以便准确了解导线与建筑物的最小距离３、巡线时应注意检查在防护区内土方的挖掘范围、深度及留有坡度的情况，此外还应注意线路附近有无其它工程施工安装、爆破(如石场的爆破影响范围和规模，施工来往车辆、重机械的高度、活动范围等）及尘土飞扬污秽等情况4、巡线时应注意农业使用的机械设备高度、活动范围，是否危及线路的安全5、巡视线路防护区内是否堆有易燃易爆等物品 在防护区内不得堆放杂草谷物以及危害线路安全运行的其它物品6、线路防护区内挖掘沟渠时，应注意弃土与导线的安全距离是否满足要求。
同时应注意沟渠对杆塔及拉线基础的安全是否有影响7、巡查线路附近其它工程的建设情况,如铁路、公路、堤坝等设施，并应记录所属单位、修建规模及其与线路的相对位置.8、巡查防护区内及线路附近新建的电力线、 通信线、地下电缆、管道等的位置和架设高度或埋设深度,及其与线路的交叉角度,所属单位，修建日期，以及各设施的性质9、巡查防护区内的农村灌溉机井、工厂取水机井等,应不得有危及线路的安全和机井的检修，并应与有关单位协调采取安全措施１0、详细巡视线路附近有无洪水冲刷、塌方、滑坡、冲沟、滚石等危及线路安全的情况 1１、巡视线路两侧及线路下面的树枝与导线的安全距离是否满足要求１２、巡线时如遇有在防护区内修建畜圈、围墙或围栏等，应采取措施或制止13、路两侧各３0０m区域内，严禁放风筝另外,也不得利用杆塔或拉线拴牲畜,攀附农作物14、在防护区内不得烧荒野炊，如遇有这种情况应立即制止１5、巡视检修用的道路、桥梁等是否牢固完整，有无损坏现象.16、巡视时注意线路附近的窑是否影响线路安全，否则应拆除或采取其它措施 第三十九条 杆塔的巡视 ： 1、由于拉线松弛、基础夯实不紧密或拉线抱箍下滑等原因，在巡视时应注意杆身是否倾斜变形，并巡视杆塔所有构件是否有变形、歪扭、腐蚀和短缺等缺陷，杆塔的连接螺栓是否缺少，连接是否牢固紧密，连接缝的焊接是否断裂开焊，电杆接头钢板圈的防锈漆是否有剥落现象。
2、检查混凝土杆出现裂缝的长度、宽度以及其分布状况,并检查混凝土剥落、钢筋外露、脚钉缺少和变形等情况3、由于地面塌陷变化的影响，铁塔基础和混凝土杆杆位是否有偏离线路中心线的现象４、检查杆塔基础培土情况：基础周围的土壤是否有下沉冲刷或裂缝等不良现象5、了解基础被积水淹没的范围、深度、可能持续的时间和积水原因,以及冬季结冰的厚度、范围和结冰膨胀对基础的危害情况 6、巡线时应检查杆塔基础的防洪加固设施的完好情况7、巡查杆塔周围杂草、蔓藤及杆塔上鸟巢等是否危害线路的安全8、巡视跨河杆塔基础的冲刷情况（冲刷范围、深度和基础外露尺寸等)，以及杆塔附挂物被冲刷的情况 9、认真巡视杆塔的横担是否变形 第四十条 导线、避雷线的巡视：1、巡视导线、避雷线是否有锈蚀、断股、磨伤及闪络烧伤情况，钢绞线断股后，大多数断头处钢股散开，容易发现;而钢芯铝绞线可借助望远镜观察导线烧伤断股一般发生夹内侧和引流线上目测导线对地面和交叉跨越物的距离，如有怀疑时应作记录,以便进一步实测其距离２、巡视导线、避雷线的弧垂是否一致,一般可站路正下方观察每相导线的最低点是否在横线路方向同一水平线上。
如有怀疑应作记录，以便用仪器观测3、巡视导线、避雷线的上拔、舞动、覆冰、脱冰等情况4、巡视导线、避雷线夹中有无滑动的痕迹并记录滑动长度 5、引流线与杆塔的空气间隙是否满足要求.引流线是否变形或有歪扭、烧伤现象6、检查导线、避雷线上是否挂有风筝或其它杂物，7、巡视导线连接器有无发热、烧伤、裂纹等不良现象如发现连接器附近呈棕黄色或地面有烧化的铝滴，接头处有斑痕,下霜、下雪时接头上无霜、雪等,所有这些现象,说明导线连接器（接头)已经发热，应作详细记录，以便进行测试.第四十一条 对绝缘子及金具的巡视:1、检查绝缘子的污秽以及是否有瓷质裂纹、破损、钢帽裂纹、钢脚弯曲腐蚀松动等情况.对于铜化玻璃绝缘子还应检查是否有自爆现象2、检查绝缘子有无放电闪络痕迹,如在干燥的天气有电晕放电声,可能有零值绝缘子，应进行测试３、巡视悬垂绝缘子串的偏斜，不应大于标准规定值,如有连续多串向同一方向偏斜，应查明原因4、巡视绝缘子串是否上拔，瓷横担是否歪斜5、巡视所有金具是否有腐锈、磨损、裂纹、开焊.弹簧开口销及连接螺拴是否缺少6、检查防震锤是否正常,有无防震锤移位偏斜、垂头钢丝断股、垂头下垂等现象.7、绝缘避雷线的间隙是否正常,间隙距离有无变化、烧伤、短路现象,其他绝缘子是否完好。
第四十二条 对拉线的巡视：1、检查所有拉线及其部件是否有腐蚀、松弛、断股、受力不均、连接零件缺少等现象拉线回头长度是否过短(一般回头长度为3 0 0 mｍ ）２、巡视拉线抱箍有无下滑、移位现象.３、检查拉线基础有无上拔凸起或变形现象4、检查拉线夹内有无滑动现象.5、检查拉线下把用的UT型线夹的螺栓是否齐全6、巡视时,如发现拉线基础被冲刷或附近取土挖方危及基础安全者，或堆土将拉线棒ＵT型线夹埋没时，应予以制止并采取防护措施第四十三条 防雷及接地装置的巡视: ｌ、检查接地引下线有无断股、连接不良或严重腐蚀现象.2、检查接地引下线与接地体的连接螺栓是否齐全、生锈、丝扣损坏不能拧紧等缺陷３、接地体是否受雨水冲刷、严重外露或丢失等现象第四十四条 配电设备的巡视:1、刀闸的瓷质部分是否清洁完整,有无裂纹或放电痕迹2、避雷器本体是否脏污、裂纹、烧伤及损坏，接地引下线有无烧伤、断线 3、刀刃的接触是否良好，有无烧伤现象4、开关引流线随温度的变化，相间或对地距离是否满足规程要求5、操作机构及所加的锁是否损坏或遗失６、各用电点计量回路及设备运行是否正常，有无损坏或遗失现象 第四十五条 电力电缆的巡视：l、电缆线的巡查,每月至少一次,变配电所内的电缆终端头的巡查可以与其他设备同时进行。
2、一般每月检查一次电缆表面温度及周围温度,电缆表面温度不宜超过下列数:额 定 电 压允 许 温 度１０ＫＶ45℃35ＫV3５℃测量温度时，应测量同地段的土壤温度及当时的大气温度，并选择负荷最大时进行3、缆线路上不准堆置瓦砾、矿渣、建筑材料、笨重物件、易燃及腐蚀性物品，发现后应及时清除第四十六条 其它附件的巡视：l、检查全线的相位牌、警告牌，是否完整、牢固,相位牌所示相位是否正确.2、线路的名称、杆号字迹是否清楚无误第五节 特殊巡视内容第四十七条 季节性特巡:１、对树竹的特巡在植树季节为了防止路防护区内植树,可在两次正常巡视之间，对可能或正在植树的线段，安排特殊巡视如发生路走廊内或趋向走廊方向挖坑植树,应予制止路防护区内不准许栽种自然生长高度超过２米的树种 树木倾倒后触及边导线的树种，亦不得路两侧栽种. 2、放风筝季节的特巡在放风筝的季节对线路附近可能放风筝的地段，应安排特殊巡视,发现后及时制止3、防鸟害的特巡在鸟筑巢的旺季,对可能在杆塔上筑巢的线段，应安排特殊巡视.对危及线路安全的鸟巢，要设法及时拆除，并安放防巢装置4、防污特巡.在污秽季节,为发现防污秽的薄弱点，在潮湿、多雾、毛毛雨、雨夹雪及湿雪时，应及时赶到线路的污秽段进行特巡。
听放电声,查看绝缘子打火状况,判断其抗污能力5、对覆冰时的特巡在导线、避雷线覆冰的季节，对曾覆冰或有可能覆冰的线段，当气温低于零下5℃或下雪潮湿的天气,应及时赴现场进行特巡.6、防洪特巡在汛期到来之前,对防洪设施及薄弱点进行特巡，并提前采取防洪措施汛期中对可能被洪水冲刷的杆塔、地处峡谷(或河套)的杆塔进行特巡，监视其冲刷情况７、防夏暑特巡在酷暑季节,供电负荷较大或过负荷供电的线路，应对重要跨越档或交叉跨越距离裕度过小档进行特巡或测量,以判断是否需要及时采取措施 8、防寒特巡在严寒季节,对导线、避雷线垂直档距过小或可能出现上拔时的段落进行特巡９、防风特巡在风季来临之前或大风、台风、暴风雨过后,应进行特巡,检查杆塔是否倾斜，导线、避雷线是否对附近树木等放电第四十八条 其它必要的特巡：1、对施工工地的特巡路附近修建房屋、建筑物或开方爆破取土的线段，要进行特巡，发现问题及时处理或制止.2、为保证重点工程建设的特巡.为保证对重点工程建设的安全供电，应不定期的对该供电线路进行特巡,以确保安全供电3、夜间巡视夜巡主要是对新投入运行的线路进行特巡,观察绝缘子、导线是否有电晕放电现象４、监察性特巡。
在确定线路大修或大量更换部件之前，应进行现场特巡，以便核实此外，应不定期地深入现场，监察用户安全用电，防止盗电等违章行为在同类故障较多的线路，故障点难以查找时,主管领导和技术人员应参加特巡,以便查明故障点采取措施第六节 故障巡视内容和故障预测第四十九条 故障巡视内容：故障巡视内容主要是找出线路故障点和故障情况在进行故障巡视之前，一般根据线路继电保护动作情况及线路本身的缺陷和当天的气象预测故障的性质和范围,然后提出巡视的重点和项目线路故障巡视一般可着重在以下方面:l、导线引流线或导线悬挂点附近对杆塔是否闪络放电2、导线对附近树木是否因接近而发生放电或因导线上悬挂外物引起短路3、雷击或污秽引起绝缘子串闪络或击穿,造成接地故障.4、绝缘子、金具零件破损造成导线接地故障5、严重覆冰引起导线对地放电或绝缘子闪络,造成单相接地故障第五十条 线路故障预测：为了能够尽快地找出故障点和故障性质,在巡视之前可按下述情况初步预测故障的性质和大概的位置，避免无目标的盲目巡视１、单相接地故障时,可根据配电所绝缘监察信号、电压表指示判断故障线路2、利用线路重合闸装置从开关重合成功与否判断线路故障是属于瞬时故障还是永久性故障;配合重合闸瞬时断开馈线开关，观察信号显示来判断相接地故障线路。
3、电流速断保护的保护范围一般为线路全长的80%,而过电流保护，其保护范围可以延伸到下一级线路，所以巡线前根据过电流保护和电流速断保护动作初步判断线路故障点的远近.4、根据气象状况和设备情况预测故障性质和巡视的重点5、根据日常巡视时设备的可能性及存在的缺陷估计哪些设备可能发生故障,在故障巡视中对此应特别给予注意，以便尽快发现故障点6、除上述情况之外还有可能是由于外力破坏引起线路故障如施工、开山爆破、伐树等也应作为巡视重点第三章 线路的运行管理第一节 线路运行标准第五十一条 架空输电线路在运行中应符合标准,如发现不符标准要求时,应妥善进行处理1、杆塔部分 (1）杆塔倾斜、横担歪斜不得超过下表的规定类 别木杆钢筋混凝土杆铁 塔杆塔倾斜度（包括扰度）１５/１０0０H１5／１000H5／１000H（适用50m及以上高度的铁塔)10/1０00H(适用于50m以下高度的铁塔）横担外斜度10/10０0Ｌ10/1000Ｌ10/１0０0L注：表中H指杆塔高度(m）;L指横担固定点长度（m）2）铁塔主材弯曲度不得超过节间长度的 ５‰3）普通钢筋混凝土杆的保护层不得腐蚀脱落、钢筋外露、裂纹宽度不应超过0。
2 m ｍ预应力钢筋混凝土杆不得有裂纹 （4)铁塔斜材交叉处的空隙应装相应厚度的垫圈,以防斜材变形弯曲2、导线及避雷线部分（1）导线及避雷线，由于断股损伤减少截面的处理标准如下表所列导线、避雷线断股损伤减少截面的处理标准处理方法线 别缠绕补修切断重接钢芯铝铰线断股损伤截面不超过铝股总截面7％断股损伤截面占铝股总截面面积7％~25％１钢芯断股2断股损伤截面超过总截面积２5％钢铰线断股损伤截面占总面积5%～1７％断股损伤截面超过总面积１7％（2）钢质导线及避雷线由于腐蚀,其最大计算应力不得大于它的屈服强度.３、绝缘子单片绝缘子有下列情况之一者为不合格:（1）瓷裙裂纹,瓷釉烧坏,钢脚及钢帽有裂纹、弯曲、严重腐蚀和歪斜； （2)绝缘子的绝缘电阻小于３ ０ 0ＭΩ.(3)分布电压低值或零值；直线杆塔绝缘子串倾线路方向偏斜角大于1 ５o.4、连接器导线连接器有下列现象,即为不合格：（1)与同样长度导线相比，电压降或电阻比值大于２.0；两半管的电压降或电阻比值大于２．0 (2)连接器过热 （3）运行中探伤发现爆压管内钢芯烧伤断股,爆压不实.5、导线、避雷线的弧垂导线、避雷线的弧垂误差不得超过+6％或－2.5％。
三相弧垂不平衡值：档距为4 ０ 0 m及以下时，不得超过2 0 0 ｍ m;档距为4 0 0m以上时，不得超过5 ０ 0 m m第五十二条 架空输电线路除符合上述运行标准之外，还应满足有关规程、规范的要求如《电气线路防护规程》、《架空送电线路设计技术规程》S D J3—79、《电力设备过电压保护设计技术规程》S ＤJ7—79、《电力设备接地设计技术规程》S DJ 8—79等 第二节 线路检测周期第五十三条 路运行管理中,对每条输电线路的各种预防性检查试验项目及其周期,应按下表所列进行运行部门可根据下表的要求制定线路的检测计划，对线路进行检测,以便掌握线路的状况.各项检查和测试都应做详细的记录输电线路预防性检查、试验项目及其周期 序号项 目周 期备 注1混凝土构件缺陷情况检查每年一次根据巡视发现问题进行2混凝土杆受冻情况检查(1) 杆内积水(2) 混凝土杆上拔情况检查每年一次每年一次结冻前进行解冻后进行3铁塔金属基础,拉线地下部分的锈蚀抽查每五年一次(1)抽查数量一般为总数的1０％(2）根据土壤腐蚀情况，可适当延长或缩短周期4绝缘子测试每二年一次根据绝缘子劣化程度,可适当延长或缩短周期。
５导线连接器的测试和检查（1)铝线及钢芯铝线连接器测试（2）铜金属连接器检查（3）铝并沟线夹检查每四年一次每年一次每年一次对(3)项根据设备情况，可适当延长或缩短周期6导线、避雷线段股检查(1)有防震器(2)无防震器每五年一次根据情况进行抽查投入运行3年后开始进行.根据振动情况可适当延长或缩短周期7导线弧垂、限距、交叉跨越距离的测量新建铁路投入运行一年后须测量一次.以后根据巡视结果决定8杆塔接地电阻测试每二年一次9防洪、防冻、防火设施检查每二年一次１0电缆试验每年一次停电超过４8小时，但不满一个星期的，在投运前应遥测绝缘电阻,超过一个星期的作直流耐压试验11避雷器试验每年一次当年三月底以前结束1２开关设备试验每年一次一年一次小修，三年一次大修注:负荷开关检查、试验项目及周期见其安装使用说明书第三节 技术管理第五十四条 线路运行单位应备有下列规程和资料，并保持其完整和准确以便随时查用，掌握设备情况，保证线路的安全运行１、有关规程制度 (1）电业安全工作规程（电力线路部分）; （2）电力线路防护规程和电力设施保护条例； （3)架空送电线路设计技术规程; （4）电力设备过电压保护设计技术规程； （５）电力设备接地设计技术规程； （6)架空送电线路运行规程。
2、生产技术指示图表 (1）设备一览表； （2）事故巡线、抢修组织表３、有关线路设计、施工技术资料 （1）批准的设计文件和图纸； （2）征用土地协议； (3)与有关单位对交叉跨越处的协议; (４）有关隐蔽工程（如基础、接地装置） 的记录； (5）接地电阻测量记录； （6)修改后杆塔明细表及竣工图; （7）线路的试验记录； (8)变更设计资料; （9）导线及避雷线的安装曲线.4、线路维护、检修技术记录 (1）缺陷和检修记录；（２）预防性试验检查记录：绝缘子测试记录；导线连接器测试记录；导线、避雷线弧垂及间距测量记录；导线间距、交叉距离测量记录;接地电阻测量记录；杆塔倾斜测量记录； （3）故障情况记录及事故分析和事故报告； (４)绝缘保安工具检查试验记录； （5)事故备品清册; (６）工作日志第四章 线路设备操作第一节 倒闸操作第五十五条 倒闸操作应使用电气工作票、操作票倒闸操作人员应根据值班调度员（线路工区值班员）的操作命令（口头或)填写倒闸操作票.操作命令应清楚明确，受令人应将命令内容向发令人复诵，核对无误。
事故处理可根据值班调度员的命令进行操作，可不填写操作票.第五十六条 操作票应用钢笔或圆珠笔填写，票面应清楚整洁，不得任意涂改操作票要填写设备双重名称，即设备名称和编号.操作人和监视人应先后在操作票上分别签名.操作前、后都应检查核对现场设备名称、编号和负荷开关、隔离开关(倒闸)的断、合位置.操作完毕,受令人应立即报告发令人第五十七条 倒闸操作应由两人进行，一人操作,一人监护，并认真执行监护复诵制发布命令和复诵命令都应严肃认真,使用正规操作术语，准确清晰，按操作票顺序进行逐项操作,每操作完一项,做一个”√”记号操作机械传动的负荷开关或隔离开关(倒闸）和跌落熔断器（保险),应使用合格的绝缘棒进行操作.雨天操作应使用有防雨罩的绝缘棒凡登杆进行倒闸操作时操作人员应戴安全帽，并使用安全带.第五十八条 操作中发生疑问时，不准擅自更改操作票,必须向值班调度员或工区值班员报告，待弄清楚后再进行操作;第五十九条 更换配电变压器跌落熔断器（保险）熔丝（保险丝)的工作，应先将低压刀闸和高压隔离开关(刀闸）或跌落熔断器（保险）拉开摘挂跌落熔断器（保险)管时，必须使用绝缘棒，并有专人监护其他人员不得触及设备.第六十条 雷电时严禁进行倒闸操作和更换熔丝(保险丝)工作。
第六十一条 如发生严重危及人身安全情况时可不等待命令即行断开电源，但事后应立即报告领导第二节 设备操作的顺序第六十二条 验电方法及注意事项：l、必须使用电压等级适合并经试验合格的验电器,在停电设备的两侧各杆分别验电.验电前,应将验电设备在带电设备上试验,确认验电器良好后使用 2、验电时一定要戴绝缘手套和穿绝缘靴 第六十三条 如何装设和拆除接地线：1、装设和拆除接地线的工作必须有两人进行，当验明设备确无电压后，应立即将检修设备接地并三相短路2、装设和拆除接地线均应使用绝缘棒并戴绝缘手套.人体与导线要保持安全距离３、装设接地线必须先接接地端，后接导体端,必须接触牢固拆除接地线的顺序与装接地线时相反 第六十四条 高压跌落保险的操作顺序及注意事项：ｌ、断开时：先断中相，再断边相合上时：先合边相,再合中相.2、有风时拉合高压跌落保险不按上述顺序操作，应逆风向逐相操作第三节 隔离刀闸操作注意事项第六十五条 拉、合隔离刀闸时应注意事项：l、操作前必须检查断路器，确定在断开位置2、合闸操作时，必须迅速而果断，在合闸终了时不可用力过猛3、合闸后应检查隔离刀闸的触头是否完全合入,接触是否严密。
４、拉闸操作时，开始应慢而谨慎,当刀片刚离开固定触头时，应迅速而果断，以便能迅速消弧５、拉开隔离刀闸后,应检查每相确实已断开，闭锁销子应销住并加锁第四节 负荷开关操作的注意事项第六十六条 见F W—３ 5／l 2 5 0户外高压真空隔离负荷开关安装使用说明书第五节 操作的特殊规定第六十七条 允许使用隔离刀闸直接进行的操作： l、拉、合正常运行时的避雷器2、拉、合励磁电流不超过２安的空载变压器和电容电流不超过５安的无负荷线路但当电压在2 0千伏以上时应使用屋外垂直分、合的三联刀闸，３、拉、合ｌ ０千伏及以下，7 0安以下的环路均衡电流.４、拉、合电容电流不超过5安的空载线路.５、用屋外三联刀闸拉、合1 0千伏及以下且电流在l 5安以下的负荷第五章 电力线路的事故处理第六十八条 处理事故的主要任务是：l、尽量限制事故的发展，消除事故的根源，并解除对人身和设备的危险.2、用一切可能的方法保持设备的继续运行,尽快对已停电的用户恢复供电. 第六十九条 处理事故时值班人员的职责：1、处理事故时，值班人员必须坚守工作岗位,集中注意力,加强运行监视，只有在接到上级命令以后或者在万不得已的情况下,方可离开工作岗位。
２、处理事故时，应始终保持正确的运行方式，并对事故处理的正确和迅速负责.3、当值值班员是线路处理事故的主要负责人，他应全面掌握事故情况,及时向调度员报告事故情况,并组织全体人员协同配合处理事故４、当值值班员在处理事故时,应加强对运行设备的监视、检查,及时将发现的异常情况进行各项事故处理的操作5、处理事故时,值班员应指派专人将发生事故的时间、现象、信号、各项操作、先后秩序及与调度联系等情况，详细做好记录第七十条 处理事故的一般程序：l、根据发生事故的时间及设备的外部象征，进行全面分析，初步判断事故的性质及原因.2、如果对人身和设备安全有威胁时,应尽力设法解除这种威助，必要时停止设备的运行3、如果对人身和设备没有威胁时，则应尽力保持或恢复未受到损害设备的正常运行,必要时投入备用设备4、如果事故现象不全，无法判断或无把握时，则应迅速检查和测试，进一步判明故障的部位、性质及范围，并对损坏的设备及时修理,必要时应通知检修人员前来处理,在检修人员未到达以前应做好现场安全措施５、处理事故时的每阶段情况，应迅速而正确地报告有关调度员和上级领导第七十一条 处理事故时还应遵守下列规定:１、系统发生事故时,事故和受波及的变配电所,都必须及时、正确、简明扼要地向各级调度进行汇报。
2、处理事故时，当值值班人员应迅速而无争辨地执行值班调度员的一切命令.无正当理由拖延执行值班调度员命令的人,应负不执行命令的责任，批准不执行该命令的领导也要负责3、处理事故时，如果值班员认为值班调度员的命令有错误时,应予指出，并向其作简单的解释,值班调度员确定自己的命令正确时，应再次重复自己的命令，值班员应立即执行4、如果值班调度员的命令直接威胁人身或设备的安全，则无论在任何情况下均不得执行 值班员接到此类命令时，应该把拒绝执行命令的理由向值班调度员声明，同时应汇报上级有关领导或总工程师，然后按照总工程师的指示行动5、交接班期间若发生事故时,在交接班手续尚未办理时,则应由交班人员负责处理,由接班人员协助6、处理事故时，当值值班员有权召集非当班人员或工作人员到现场协助处理事故，被召集的人员不得拖延或拒绝7、处理事故时与事故无关的人员，不应进入发生事故的地点，对已进入的,当值人员有权令其退出. 第六章 电力线路的检修第七十二条 供电线路根据巡视、检查和测量所发现的问题， 进行旨在消除设备缺陷、提高技术水平、预防事故、保证安全运行的工作，称为检修第七十三条 线路检修工作的组织措施，包括制定计划、材料工具准备、组织施工及竣工验收等。
一、制定计划第七十四条 年度小修计划由维护队制定，于前一年的１１月底前下达各工区，同时上报供电管理所第七十五条 年度大修计划由维护队编制，并按件名逐项填写大修申请书，于前一年度的10月末以前报供电管理所审定后列入年度计划二、材料工具准备第七十六条 检修前，应根据检修工作计划中的项目,充分准备材料和工具第七十七条 施工作业场地应事先做好准备（如平整土地,清除青苗、树木等）三、组织施工及竣工验收第七十八条 各工区必须配备安全员、技术员、材料工具员.第七十九条 制定检修工作的技术组织措施,明确各级负责人及职责第八十条 制定安全施工措施,应明确各项工作的具体安全注意事项，确保安全第八十一条 线路小修完毕后要由检修人员或测量人员填写有关检修记录工长对所管辖线路小修任务完成情况及其质量要每月检查1次,并在小修记录上签字.第八十二条 线路大修竣工后，要由各工区负责编写竣工验收报告，由领导小组组织验收验收合格后，由领导小组在竣工验收报告上签字并作质量评定. 第七章 电力线路的安全工作第八十三条 巡线工作由有电力线路工作经验的人担任，新人员不得一人单独巡线.偏僻山区和夜间巡线必须由两人进行。
暑天、大雪天必要时由两人进行第八十四条 单人巡线时,禁止攀登电杆和铁塔,两人时允许一人登杆检查，一人监护，但工作人员与导电部分不能小于下列安全距离： 设备电压距离1０KV以下0７米３5KＶ1．0米11０KV１．5米第八十五条 夜间巡视时应有照明工具，巡线人员须沿线路外侧行走,以防止触及断落的导线第八十六条 大风时巡线应沿线路上风侧行进遇有雷电或远方雷声时,应远离线路或停止巡视，以保证人身安全；雷电时,严禁进行倒闸操作和进行其它作业第八十七条 事故巡线应始终认为线路是带电运行的，即使知道该线路已停电，巡线员也应认为线路随时有恢复送电的可能第八十八条 不准借事故停电或其它停电、限电的机会登杆工作，但经申请批准，采取安全措施的不在此列第八十九条 发现导线或避雷线断落地面时或吊空中时,应设法防止居民、行人以及自身靠近断线地点8米以内，然后迅速报告有关部门进行处理,并在断线处看守等侯检修人员到来第九十条 禁止在不停电的高压线路下面进行操作,在不停电的线路下面或交叉的地方作业时，必须做好安全技术、组织措施第九十一条 路带电情况下,砍伐靠近线路的树木时，不得攀登杆塔、树木，绳索不得接触导线,同时防止树木倒向杆塔。
第九十二条 供电线路停电检修作业，必须使用第一种工作票，严格执行各项规定第九十三条 线路停电由维护队值班调度员通知有关变配电所执行.班组在作业开始之前先与调度联系，取得作业许可，然后在待作业的线路上进行验电、挂接地线第九十四条 经验电后线路上确无电压,即可在工作地点两端各挂一组三相短路接地线如果工作地段有分支线,则需将有可能来电的分支线也接地若作业人员有感应电压麻手感觉,则应加挂接地线只有在接地线挂妥后,方可进行检修作业第九十五条 对接地线的要求l、接地线必须使用多股软铜线编制制成，截面积不得小于25平方毫米,并且是三相连接在一起的2、接地线的接地端用金属棒做临时接地,棒的直径不应小于1０毫米，打入地下深度不小于0.6米.如利用铁塔或混凝土杆铁横担接地时，则允许在同一杆塔上各相分别接地，但必须保持铁塔与接地线连接部分接触良好，如有油漆,应予清除第九十六条 挂、拆接地线的方法l、挂、拆接地线时须有专人监护，操作人员戴绝缘手套，使用绝缘棒，人体与导线要保持安全距离2、挂接地线，首先接好接地端，然后再接导线端，接地线连接要牢固.3、拆接地线的步骤是先拆导线端，后拆接地端第九十七条 检修人员登杆作业前应检查杆塔基础有无问题，拉线要完整牢固，对有疑问者应采取补救措施。
第九十八条 在带电杆塔上进行刷油、清除鸟巢、紧螺栓、查看金具等作业时,检修人员活动范围及其所携带工具、材料等与带电导线最小距离10～35KＶ不得小于１．0米第九十九条 检修工作结束后，必须查明所有工作人员及材料工具等确已全部从杆塔、导线及绝缘子上撤下然后才能拆除接地线（拆除接地线后即认为线路已有电,检修人员不得再登上杆塔在导线安全距离范围内做任何工作）在清点接地线组数无误并按有关规定交接后，即可向调度汇报，联系恢复供电第八章 附 则第一百条 本规程与电力行业标准有抵触者，以电力行业标准为准第一百零一条 本规程解释权在安康重点工程指挥部附录一：电气工作票 编号:……………………一、工作负责人（监护人）：姓名 职称 班组 工作人员: 二、工作地点和工作内容： 三、预计工作时间： 年 月 日 时 分至 年 月 日 时 分四、安全措施： 断开电源步骤(包括已拉开的开关和刀闸） 应装接地线地点： 应设遮栏、应挂标示牌: 五、工作中应注意事项： 工作票签发人： （签章) 工作许可人: （签章） 月 日 时 分 月 日 时 分工作负责人: （签章) 月 日 时 分六、工作总结：全部工作于 年 月 日 时 分结束，工作人员已全部退出,材料工具清理完毕,工作票交回. 工作负责人: （签章） 工作许可人： (签章）临时遮拦、指示牌已拆除，常设遮拦已恢复。
接地线 号等共 组已全部拆除.工作许可人: （签章）月 日 时 分(工作票不得任意涂改）附录二:倒闸操作票命令号： 编 号: 年 月 日 操作开始时间: 时 分 操作终了时间： 时 分 操作任务： 操作顺序： 序 号操 作 内 容备 注123456７８９1011１２监护人： 操作人：附录三：事故报告单位： 编号：事故性质事故时间开始: 月 日 时 分终了： 月 日 时 分天 气设备规格及装设地点事故经过（发生、扩大、处理)设备损失及人员伤亡(姓名、性别、年龄、工作年限、技术等级)事故原因及责任分析防止事故的对策执行人及期限企业领导审批意见备 注单位签章： 填报人： 填报时间: 年 月 日 注：1、发生主要电器设备损坏及人身事故，应立即报供电管理所供电调度。
2、1０日内填写事故报表一式三份,报领导小组和供电管理所各一份，本单位存一份附录四:标示牌样式序号名称悬挂处所样 式尺寸(mm)颜色字样1禁止合闸，有人工作！一经合闸即可送电到施工设备的开关和刀闸操作把手上200×100和８5×５0白底红字２禁止合闸，线路有人工作！线路开关合刀闸操作把手上200×1００和8５×5０红底白字3在此工作！室内外工作地点或施工设备上25０×２50绿底中有直径210毫米白圆圈黑字写于白圆圈中4止步！高压危险！施工地点临近带电设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外构架上;工作地点临近带电设备的横梁上2５0×2５0白底红边黑字有红色箭头５从此上去！工作人员上下的外铁架、梯子上25０×25０绿底中有直径21０毫米圆圈黑字写于白圆圈中６禁止攀登,高压危险!工作人员上下的铁架,临近可能上下的铁架上,运行中变压器的铁架上2５0×2５０白底红边黑字附录五：常用电气绝缘工具试验一览表序号名称电压等级（千伏)周期交流耐压(千伏)时间（分）泄漏电流（毫安）附注１绝缘棒6~10 35~154 2201次/年4４三倍线电压三倍线电压52绝缘挡板6～10 35(20~44）1次／年30805３绝缘罩35 （2０～４4）１次／年805４绝缘夹钳３5以下１１0 2２０1次／年三倍线电压２60 ４0０55验电笔6~1０20～351次/6月401０5５发光电压不高于额定的２５%6绝缘手套高压低压１次／6月8２。
51≤9≥2.57橡胶绝缘靴高压1次/6月１52≤7５8核相器电阻管6101次／6月61０２1.7～2.４1.4~1.7９绝缘绳高压1次/６月105／0．５米5附录六：登高安全工具试验标准表名称试验静拉力（公斤）实验周期外表检查周期试验时间(分）附注大皮带安全带小皮带２25２2５１50半年一次每月一次5安全绳22５半年一次每月一次5升降板22５半年一次每月一次5脚扣1００半年一次每月一次5竹（木）梯半年一次每月一次5试验负荷重1８０公斤附录七：反人身触电事故十条措施1、严格遵守停、复电联系制度，不准约时停、送电.2、停电检修工作前,要进行验电试验，挂好短路接地线３、严格执行工作票、操作票和监护制度.开工前工作负责人要向全体工作人员宣读工作票，交待安全措施及注意事项4、绝缘工具要按规定期限和标准进行检查试验５、凡双电源单位(包括自备发电机）必须加装双电源连锁装置，定期检查，严防反送电.6、彻底整改危及人身安全与不合理的电气设备及线路，消除事故隐患,对新装、改装的电气设备及线路,严格履行验收制度.不准乱拉临时线7、低压带电工作应穿绝缘鞋或站在绝缘垫上,使用合格的绝缘工具,并有人进行监护,登杆时还要戴安全帽和线手套、扎安全绳。
8、建立健全配电设备的编号标志、警告牌、连锁和遮栏，防止误碰带电没备9、电气设备外壳必须有可靠的接地线10、可移动的电气设备要定期进行检查，指定专人保管,使用前进行检查，操作人员必须戴绝缘手套,站在绝缘。
