盘根的结构和工作原理

d****
实名认证
店铺
DOCX
9.42KB
约2页
文档ID:176604290

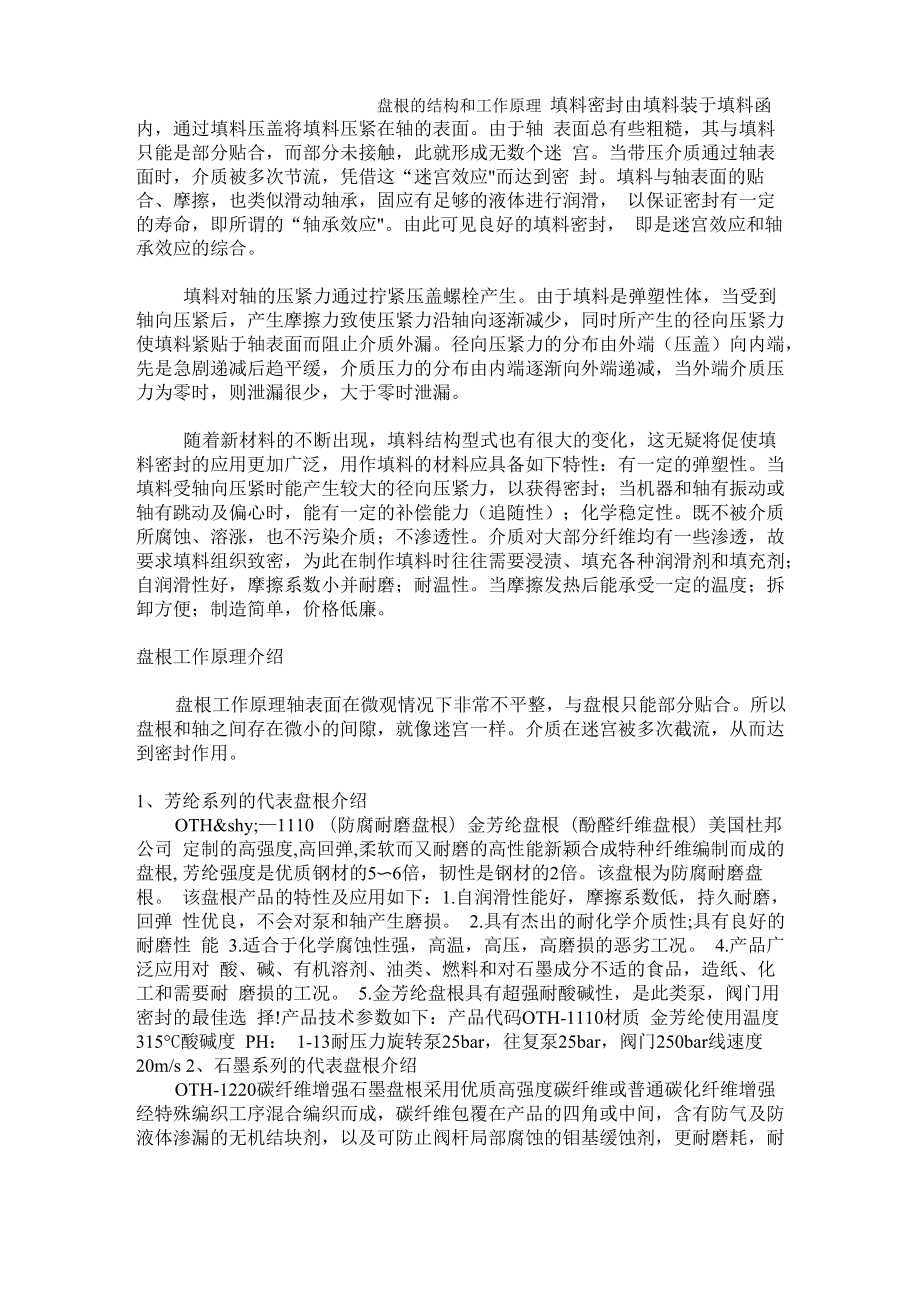

盘根的结构和工作原理_第1页
1/2

盘根的结构和工作原理 填料密封由填料装于填料函内,通过填料压盖将填料压紧在轴的表面由于轴 表面总有些粗糙,其与填料只能是部分贴合,而部分未接触,此就形成无数个迷 宫当带压介质通过轴表面时,介质被多次节流,凭借这“迷宫效应"而达到密 封填料与轴表面的贴合、摩擦,也类似滑动轴承,固应有足够的液体进行润滑, 以保证密封有一定的寿命,即所谓的“轴承效应"由此可见良好的填料密封, 即是迷宫效应和轴承效应的综合填料对轴的压紧力通过拧紧压盖螺栓产生由于填料是弹塑性体,当受到 轴向压紧后,产生摩擦力致使压紧力沿轴向逐渐减少,同时所产生的径向压紧力 使填料紧贴于轴表面而阻止介质外漏径向压紧力的分布由外端(压盖)向内端, 先是急剧递减后趋平缓,介质压力的分布由内端逐渐向外端递减,当外端介质压 力为零时,则泄漏很少,大于零时泄漏随着新材料的不断出现,填料结构型式也有很大的变化,这无疑将促使填 料密封的应用更加广泛,用作填料的材料应具备如下特性:有一定的弹塑性当 填料受轴向压紧时能产生较大的径向压紧力,以获得密封;当机器和轴有振动或 轴有跳动及偏心时,能有一定的补偿能力(追随性);化学稳定性既不被介质 所腐蚀、溶涨,也不污染介质;不渗透性。

介质对大部分纤维均有一些渗透,故 要求填料组织致密,为此在制作填料时往往需要浸渍、填充各种润滑剂和填充剂; 自润滑性好,摩擦系数小并耐磨;耐温性当摩擦发热后能承受一定的温度;拆 卸方便;制造简单,价格低廉盘根工作原理介绍盘根工作原理轴表面在微观情况下非常不平整,与盘根只能部分贴合所以 盘根和轴之间存在微小的间隙,就像迷宫一样介质在迷宫被多次截流,从而达 到密封作用1、芳纶系列的代表盘根介绍OTH­—1110 (防腐耐磨盘根)金芳纶盘根(酚醛纤维盘根)美国杜邦公司 定制的高强度,高回弹,柔软而又耐磨的高性能新颖合成特种纤维编制而成的盘根, 芳纶强度是优质钢材的5〜6倍,韧性是钢材的2倍该盘根为防腐耐磨盘根 该盘根产品的特性及应用如下:1.自润滑性能好,摩擦系数低,持久耐磨,回弹 性优良,不会对泵和轴产生磨损 2.具有杰出的耐化学介质性;具有良好的耐磨性 能 3.适合于化学腐蚀性强,高温,高压,高磨损的恶劣工况 4.产品广泛应用对 酸、碱、有机溶剂、油类、燃料和对石墨成分不适的食品,造纸、化工和需要耐 磨损的工况 5.金芳纶盘根具有超强耐酸碱性,是此类泵,阀门用密封的最佳选 择!产品技术参数如下:产品代码OTH-1110材质 金芳纶使用温度315°C酸碱度 PH: 1-13耐压力旋转泵25bar,往复泵25bar,阀门250bar线速度20m/s 2、石墨系列的代表盘根介绍OTH-1220碳纤维增强石墨盘根采用优质高强度碳纤维或普通碳化纤维增强 经特殊编织工序混合编织而成,碳纤维包覆在产品的四角或中间,含有防气及防 液体渗漏的无机结块剂,以及可防止阀杆局部腐蚀的钼基缓蚀剂,更耐磨耗,耐 流体冲刷,抗挤出。

设备:适用于高温、高压、低线速度的阀门、釜、泵的填料 密封行业:石油设备、发电厂、化工、钢厂等推荐使用介质:除少数强、, 强碱、强氧化性介质,它可用密封热水,高温,高压蒸汽,等几乎所有介质 碳 纤维增强石墨盘根的主要技术参数: 压力 9~45MPa 温度 1650° C Non oxidizing condition (非氧化环境)650 ° C Steam (蒸汽)450 ° C Oxidizing condition (非氧化环境)-204° C Cryogenics (低温)线速度 2〜15m/sPH 值 0 -14本文由: 石棉盘木艮 整理发布。
