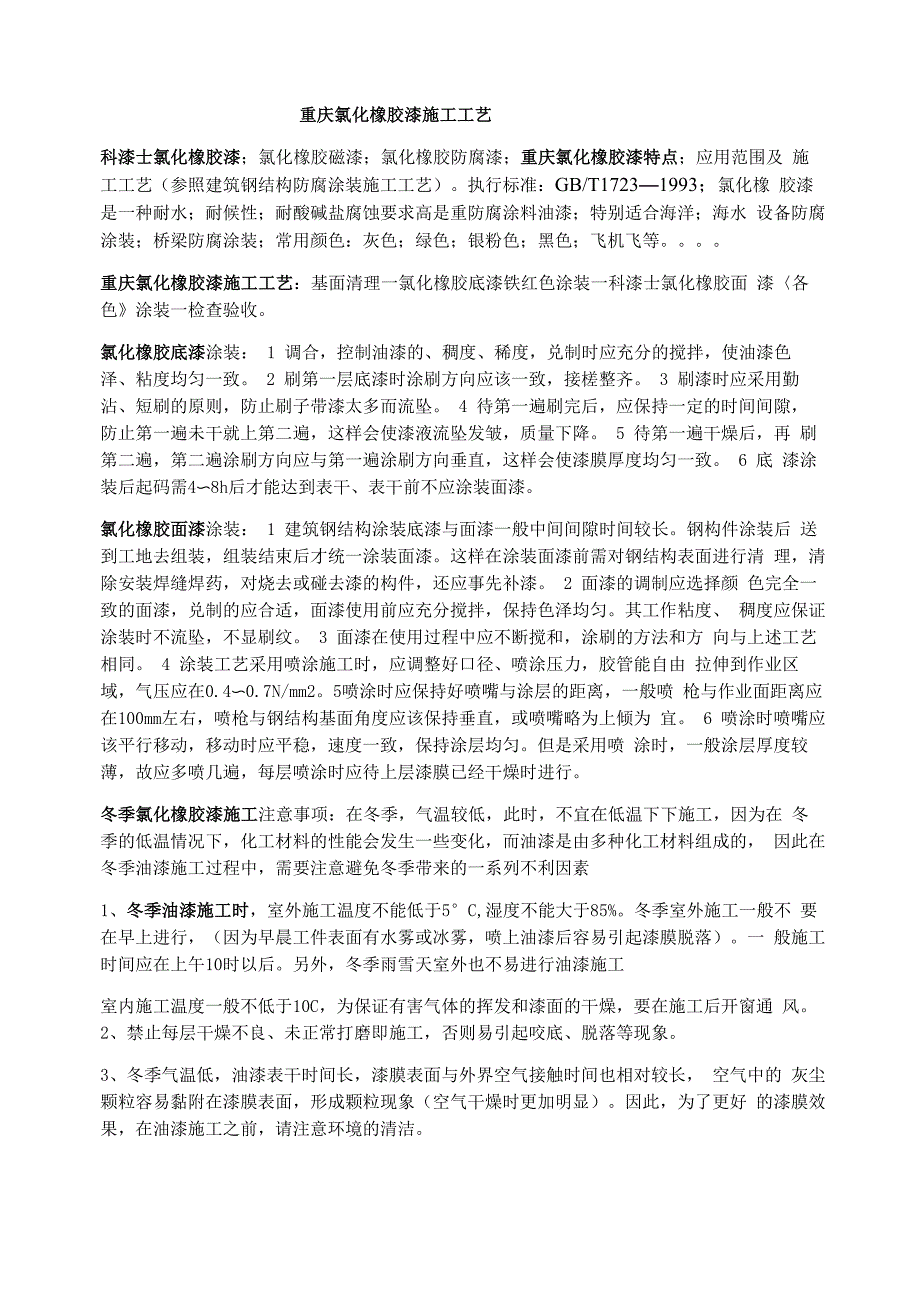

重庆氯化橡胶漆施工工艺科漆士氯化橡胶漆；氯化橡胶磁漆；氯化橡胶防腐漆；重庆氯化橡胶漆特点；应用范围及 施工工艺（参照建筑钢结构防腐涂装施工工艺）执行标准：GB/T1723—1993；氯化橡 胶漆是一种耐水；耐候性；耐酸碱盐腐蚀要求高是重防腐涂料油漆；特别适合海洋；海水 设备防腐涂装；桥梁防腐涂装；常用颜色：灰色；绿色；银粉色；黑色；飞机飞等重庆氯化橡胶漆施工工艺：基面清理一氯化橡胶底漆铁红色涂装一科漆士氯化橡胶面 漆〈各色》涂装一检查验收氯化橡胶底漆涂装： 1 调合，控制油漆的、稠度、稀度，兑制时应充分的搅拌，使油漆色 泽、粘度均匀一致 2 刷第一层底漆时涂刷方向应该一致，接槎整齐 3 刷漆时应采用勤 沾、短刷的原则，防止刷子带漆太多而流坠 4 待第一遍刷完后，应保持一定的时间间隙， 防止第一遍未干就上第二遍，这样会使漆液流坠发皱，质量下降 5 待第一遍干燥后，再 刷第二遍，第二遍涂刷方向应与第一遍涂刷方向垂直，这样会使漆膜厚度均匀一致 6 底 漆涂装后起码需4〜8h后才能达到表干、表干前不应涂装面漆氯化橡胶面漆涂装： 1 建筑钢结构涂装底漆与面漆一般中间间隙时间较长钢构件涂装后 送到工地去组装，组装结束后才统一涂装面漆。
这样在涂装面漆前需对钢结构表面进行清 理，清除安装焊缝焊药，对烧去或碰去漆的构件，还应事先补漆 2 面漆的调制应选择颜 色完全一致的面漆，兑制的应合适，面漆使用前应充分搅拌，保持色泽均匀其工作粘度、 稠度应保证涂装时不流坠，不显刷纹 3 面漆在使用过程中应不断搅和，涂刷的方法和方 向与上述工艺相同 4 涂装工艺采用喷涂施工时，应调整好口径、喷涂压力，胶管能自由 拉伸到作业区域，气压应在0.4〜0.7N/mm25喷涂时应保持好喷嘴与涂层的距离，一般喷 枪与作业面距离应在100mm左右，喷枪与钢结构基面角度应该保持垂直，或喷嘴略为上倾为 宜 6 喷涂时喷嘴应该平行移动，移动时应平稳，速度一致，保持涂层均匀但是采用喷 涂时，一般涂层厚度较薄，故应多喷几遍，每层喷涂时应待上层漆膜已经干燥时进行冬季氯化橡胶漆施工注意事项：在冬季，气温较低，此时，不宜在低温下下施工，因为在 冬季的低温情况下，化工材料的性能会发生一些变化，而油漆是由多种化工材料组成的， 因此在冬季油漆施工过程中，需要注意避免冬季带来的一系列不利因素1、冬季油漆施工时，室外施工温度不能低于5°C,湿度不能大于85%冬季室外施工一般不 要在早上进行，（因为早晨工件表面有水雾或冰雾，喷上油漆后容易引起漆膜脱落）。
一 般施工时间应在上午10时以后另外，冬季雨雪天室外也不易进行油漆施工室内施工温度一般不低于10C，为保证有害气体的挥发和漆面的干燥，要在施工后开窗通 风 2、禁止每层干燥不良、未正常打磨即施工，否则易引起咬底、脱落等现象3、冬季气温低，油漆表干时间长，漆膜表面与外界空气接触时间也相对较长， 空气中的 灰尘颗粒容易黏附在漆膜表面，形成颗粒现象（空气干燥时更加明显）因此，为了更好 的漆膜效果，在油漆施工之前，请注意环境的清洁4、严禁一次性厚涂，否则会引起咬底、发白、开裂、针孔、气泡等漆膜弊病5、调好油漆后放置时间不宜过长，时间越长，光泽会下降越多6、油漆的温度随温度的变化而变化，当温度较低时粘度就会升高很多，这样会导致稀释剂 的用量加大，此时油漆的光泽、丰满度会有所下降冬季施工由于气温低，欲收到良好的施工效果，最好将工件、漆温、环境调整为o°c左右 否则难以达到理想的漆膜氯化橡胶漆特点：施工方便不受环境温度影响：专家表示在-20~50°的施工环境中，都能够发挥出最佳的涂 刷效果，同时也不受季节和气候的限制涂刷快捷无需调配：大多数氯化橡胶漆都是独立包装产品，和其他油漆产品不同，只需搅 拌即可使用，无需和其他稀释剂，调和漆的调配，就可以使用。
快速成膜：油漆成膜速度决定着施工周期，氯化橡胶漆是一种成膜速度非常快的产品，常 温条件下涂装后4~6小时，就可以干燥成膜，开始第二道漆的涂刷了。
