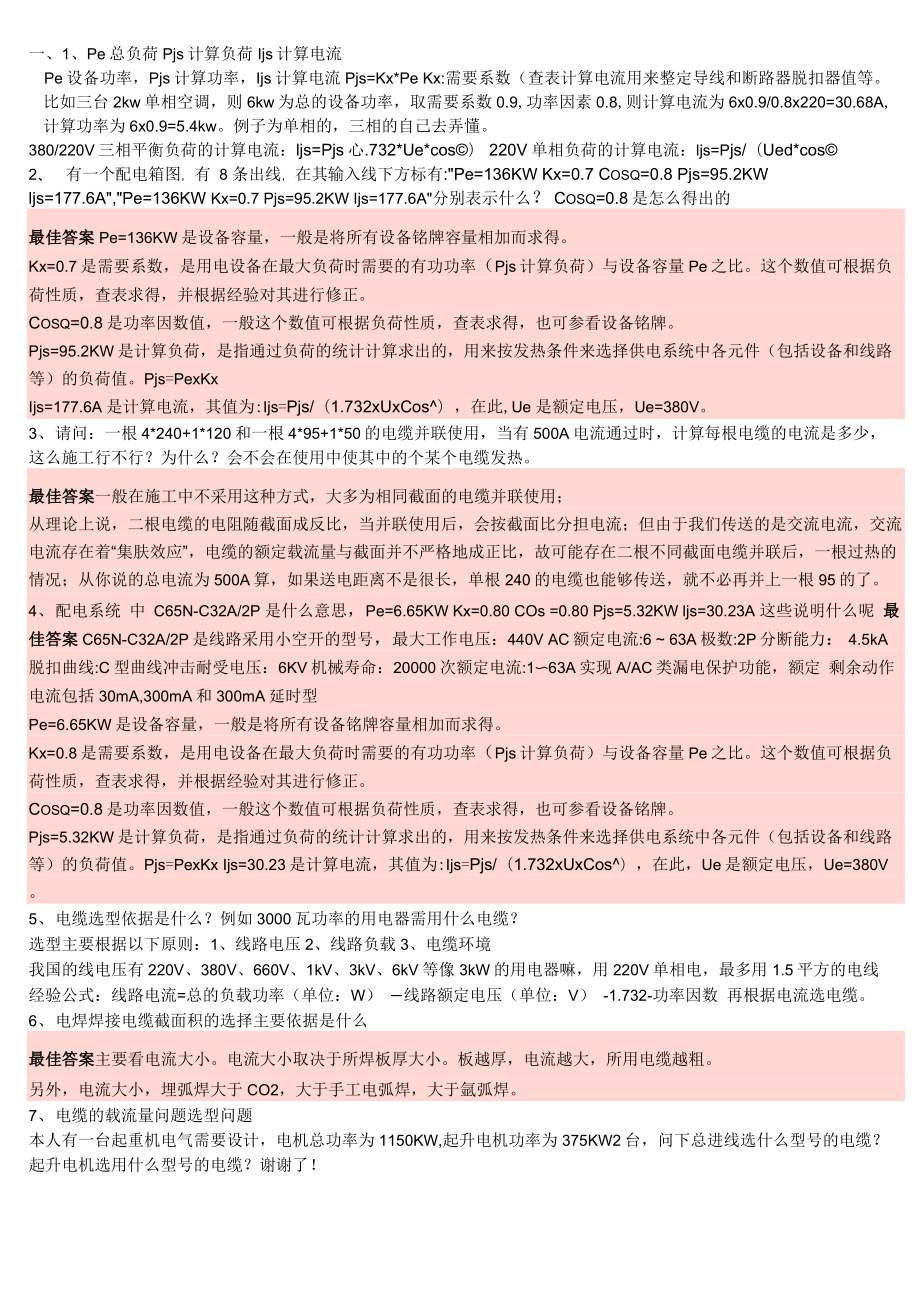

一、1、Pe总负荷Pjs计算负荷Ijs计算电流Pe设备功率，Pjs计算功率，Ijs计算电流Pjs=Kx*Pe Kx:需要系数（查表计算电流用来整定导线和断路器脱扣器值等 比如三台2kw单相空调，则6kw为总的设备功率，取需要系数0.9,功率因素0.8,则计算电流为6x0.9/0.8x220=30.68A, 计算功率为6x0.9=5.4kw例子为单相的，三相的自己去弄懂380/220V三相平衡负荷的计算电流：ljs=Pjs心.732*Ue*cos©） 220V单相负荷的计算电流：ljs=Pjs/（Ued*cos©2、 有一个配电箱图，有 8 条出线，在其输入线下方标有:"Pe=136KW Kx=0.7 Cosq=0.8 Pjs=95.2KW ljs=177.6A","Pe=136KW Kx=0.7 Pjs=95.2KW Ijs=177.6A"分别表示什么？ Cosq=0.8是怎么得出的最佳答案Pe=136KW是设备容量，一般是将所有设备铭牌容量相加而求得Kx=0.7是需要系数，是用电设备在最大负荷时需要的有功功率（Pjs计算负荷）与设备容量Pe之比这个数值可根据负 荷性质，查表求得，并根据经验对其进行修正。
Cosq=0.8是功率因数值，一般这个数值可根据负荷性质，查表求得，也可参看设备铭牌Pjs=95.2KW是计算负荷，是指通过负荷的统计计算求出的，用来按发热条件来选择供电系统中各元件（包括设备和线路 等）的负荷值Pjs=PexKxIjs=177.6A 是计算电流，其值为:Ijs=Pjs/（1.732xUxCos^），在此,Ue 是额定电压，Ue=380V3、 请问：一根4*240+1*120和一根4*95+1*50的电缆并联使用，当有500A电流通过时，计算每根电缆的电流是多少， 这么施工行不行？为什么？会不会在使用中使其中的个某个电缆发热最佳答案一般在施工中不采用这种方式，大多为相同截面的电缆并联使用；从理论上说，二根电缆的电阻随截面成反比，当并联使用后，会按截面比分担电流；但由于我们传送的是交流电流，交流 电流存在着“集肤效应”，电缆的额定载流量与截面并不严格地成正比，故可能存在二根不同截面电缆并联后，一根过热的 情况；从你说的总电流为500A算，如果送电距离不是很长，单根240的电缆也能够传送，就不必再并上一根95的了4、 配电系统 中 C65N-C32A/2P 是什么意思，Pe=6.65KW Kx=0.80 COs =0.80 Pjs=5.32KW ljs=30.23A 这些说明什么呢 最佳答案C65N-C32A/2P是线路采用小空开的型号，最大工作电压：440V AC额定电流:6 ~ 63A极数:2P分断能力： 4.5kA脱扣曲线:C型曲线冲击耐受电压：6KV机械寿命：20000次额定电流:1〜63A实现A/AC类漏电保护功能，额定 剩余动作电流包括30mA,300mA和300mA延时型Pe=6.65KW是设备容量，一般是将所有设备铭牌容量相加而求得。
Kx=0.8是需要系数，是用电设备在最大负荷时需要的有功功率（Pjs计算负荷）与设备容量Pe之比这个数值可根据负 荷性质，查表求得，并根据经验对其进行修正Cosq=0.8是功率因数值，一般这个数值可根据负荷性质，查表求得，也可参看设备铭牌Pjs=5.32KW是计算负荷，是指通过负荷的统计计算求出的，用来按发热条件来选择供电系统中各元件（包括设备和线路 等）的负荷值Pjs=PexKx Ijs=30.23是计算电流，其值为:Ijs=Pjs/（1.732xUxCos^），在此，Ue是额定电压，Ue=380V5、 电缆选型依据是什么？例如3000瓦功率的用电器需用什么电缆？选型主要根据以下原则：1、线路电压2、线路负载3、电缆环境我国的线电压有220V、380V、660V、1kV、3kV、6kV等像3kW的用电器嘛，用220V单相电，最多用1.5平方的电线经验公式：线路电流=总的负载功率（单位：W） 一线路额定电压（单位：V） -1.732-功率因数 再根据电流选电缆6、 电焊焊接电缆截面积的选择主要依据是什么最佳答案主要看电流大小电流大小取决于所焊板厚大小板越厚，电流越大，所用电缆越粗另外，电流大小，埋弧焊大于CO2，大于手工电弧焊，大于氩弧焊。
7、 电缆的载流量问题选型问题本人有一台起重机电气需要设计，电机总功率为1150KW,起升电机功率为375KW2台，问下总进线选什么型号的电缆？ 起升电机选用什么型号的电缆？谢谢了！最佳答案因为不知道你的电动机的具体数量\各电机的功率和工作制，所以现在给不了你确切的电缆规格•但你可以这样考虑, 在你的起重机中，不可能在任何时候所有的电机都在工作，所以把这些电机简单的功率相加计算是不对的.应该考虑在电机使 用最多的时刻计算,既:使用最多的时候的电动机的功率之和（其中功率最大的那台电机要乘系数1.5倍•现在把计算出来的功 率用p表示.则系统最大电流：i=p/（3开平方X电压xcos^n,其中cos©是电动机的功率因数，一般在0.9左右,n为电机 的效率一般在0.78到0.95左右•根据公式算出电流后查阅电缆的载流量得出电缆的即可截面.&建筑电气中的KBG管能代替SC钢管吗，什么情况下可以代替啊，为什么？最佳答案《套接扣压式薄壁钢（KBG）导管电线管路施工及验收规范》1.0.2本规范适用于1KV及以下无特殊规定的室内干燥场所，采用套接扣压式连接的薄壁钢（KBG）导管组成电线保护管 路敷设工程的施工及验收1.0.3套接扣压式薄壁钢（KBG）导管电线管路敷设工程的施工应按已批准的设计进行当修改设计时应经原设计单位同意 方可进行根据以上两条规定，结合你的情况，原则上不能代替，因为KBG管用于无特殊规定的室内干燥场所，如必须要代替应经 原设计单位同意方可进行，否者验收不合格。
SC表示线路敷设方式“穿焊接钢管敷设”，KBG表示：扣压式镀锌薄壁电线管KBG管是SC管的更新换代产品 所以只需要考虑PVC管和KBG管 很多情况下两者都可以用但是做人防和消防的配电、弱电管线用KBG管 特别出入人 防防护区的KBG管要求壁厚不小于2.5mmSC为焊接钢管，在明敷设时（包括地埋）内外壁要做防腐处理,SC是规范上的焊管,而且是厚壁的，壁厚通常不小于3mm， SC 是厚壁镀锌钢管，用于地下室电气敷管 TC 是电工管，用于地上电气敷管 ,两种管在混凝土暗敷时均不用做内防腐 kbg套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊 缝光滑，管口边缘平滑无毛刺，穿线安全 快速 特点以薄代厚重量轻，，有效降低工程造价，搬运方便,内 焊缝光滑,防 火、防触电能力好，屏蔽性能和抗干扰性能好,可用于通讯•控制•网络综合布线穿管•产品分kbg镀锌白管和kbg镀锌彩管 成品外径分 为 16mm、20mm、25mm、32mm、40mm、50mm，壁厚为 1.2mm，标准长度为 4000mmKBG 套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护。
二、 电位是把单位正电荷从电场中的某一点移动到参考点所做的功被称为这一点的电位，参考点的电位规定为零．通常以 大地作为参考点．工程建设建设中的等电位是要求厨房或卫生间的金属部件与大地做可靠的金属，或电气连接．而电位通 俗的理解就是带电的导线与大地间的电压差，．．．假如厨房或卫生间的金属部件与带电的导线出现连接的时候会产生漏电 危机人身安全的．所以建筑施工要求卫生间的金属部件与大地做可靠的连接．在发生漏电的时候金属部件的电位差与大地 相等，就保证了人身安全的，画三条斜线的是表示暗设PVC线管内穿三条线•就是插座的零线，火线，和PE线”,至于灯具，和 插座的位置，你可以看图纸左边的轴线，就是F.E,B.A .之间的距离上面都有尺寸的你在看看图纸和实际房间的比例是多 少，（图纸上面有说明的）后你就可以算出灯具，和插座的位置至于标准的高度，在图纸的第一页都会有说名的 所谓的漏电，一般是由带电容或是螺线管等器材的电器设备，在交流电流入流出时，电能会有所储存，因此在电视，冰箱, 微波炉，热水器的设备断电后把插销时仍有可能蹦出火花或者被感电大功率电器的积蓄电能大，漏电后危险大，因此肯 定要设计地线照明回路里没有电容的所以干点的可能性很小（国内的壁式电源开关我不了解，日本的肯定是绝缘的，而 且有地线）漏电开关的设置主要针对人身触电安全的考虑^电气设计规范中规定:低压插拔设备（插座）低于1.8m的供电回路 开关应设置为漏电保护开关（发生触电或短路漏电能即使自动跳闸）.1.8m之内的用电点是人容易发生触电的范围•这和地线, 电容，功率大小无直接关系.插座（除高与2000mm的空调插座）都要加漏电保护，照明不用。
1、 DZ47LE-63C16/2-30mA：DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）LE-----带漏电脱扣功能 63-----框架等级为63A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍16/2…额定电流，16A；极数为2极 30mA---漏电动作电流为不大于30mA2、 塑壳断路器 NS100N-STR22SE-100/3P-P-RCNS 施耐德（天津梅兰日兰）产品代号 100 框架电流等级，有100、 160、 250、 400、 630STR22SE--脱扣器类型，电子脱扣，用于NS100、160、250 100/3P---额定电流100A，极数为3极 P 插入式（安装方式）， F--固定式， D--抽出式 FC 板前接线， RC--板后接线 另外，后缀还可以有：MX/MN--分励/失压线圈 OF/SD/SDE/SDV 多功能辅助开关MCH 电动操作机构 ME/MB/MH 漏电保护模块、电流表模块、电流互感器模块、延伸旋转手柄3、 类似的图纸标注还很多，不一定是统一的作图规定，凡是与电气产品有关的标注代号，基本上都参照厂家的产品样本三、 漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人 身触电进行保护。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有 致命危险的人身触电进行保护漏电保护在电气安全领域尚属较新的技术1、漏电保护器的原理和构成 漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟 的自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用 来切断系统的相间短路故障（有的自动开关还具有过载保护功能）而漏电保护器是利用系统的剩余电流反应和动作，正 常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外 壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源 那么漏电保护器是如何起到保护作用呢？ 我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执 行机构动作我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电 保护器由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。
目前国内外漏电 保护器的研究和应用均以电流型漏电保护器为主导地位电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以电子元件作为中间机构，灵 敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用电流型漏电保护器的构成分四部分：（1） . 检测元件：检测元件可以说是一个零序电流互感器被保护的相线、中性线穿过环形铁心，构成了互感器的一次线 圈N1,缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2,如果没有漏电发生，这时流过相线、中性线的电流向量和 等于零，因此在N2上也不能产生相应的感应电动势如果发生了漏电，相线、中性线的电流向量和不等于零，就使#$上 产生感应电动势，这个信号就会被送到中间环节进行进一步的处理2） . 中间环节：中间环节通常包括放大器、比较器、脱扣器，当中间环节为电子式时，中间环节还要辅助电源来提供电 子电路工作所需的电源中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，并输出到执行机构3） . 执行机构：该结构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源4） . 试验装置：由于漏电保护器是一个保护装置，因此应定期检查其是否完好、可靠。
试验装置就是通过试验按钮和限 流电阻的串联，模拟漏电路径，以检查装置能否正常动作2、漏电保护器的分类 漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功 能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种1） . 漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置漏电保护继 电器由零序互感器、脱扣器和输出信号的辅助接点组成它可与大电流的自动开关配合，作为低压电网的总保护或主干路 的漏电、接地或绝缘监视保护当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路因此辅助 接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路辅助接点也可以接通声、光信号装置，发 出漏电报警信号，反映线路的绝缘状况2） . 漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路 中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件它与熔断器、热继电器配合可 构成功能完善的低压开关元件目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：A 只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。
B 同时具有过载保护功能C同时具有过载、短路保护功能D同时具有短路保护功能E同时具有短路、过负荷、漏电、过压、欠压功能3） .漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座其额定电流一般为20A以下,漏电动作电流6〜 30mA,灵敏度较高，常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所四、漏电保护器的选用原则 国家为了规范漏电保护器的正确使用，相继颁布了《漏电保护器安全监察规定》（劳安字（1999） 16号）和《漏电保护器 安装与运行（GB13955-92）等一系列标准和规定依据这些标准和规定，我们在选用漏电保护器时应遵循以下主要原则：1. 购买漏电保护器时应购买具有生产资质的厂家产品，且产品质量检测合格在这里要提醒大家：目前市场上销售的漏电 保护器有不少是不合格品 2002年10月28日，国家质检总局公布漏电保护器产品质量抽查结果，有20%左右的产品不 合格，其主要问题为：有的不能正常分断短路电流，消除火灾隐患；有的起不到人身触电的保护作用；还有一些不该跳闸 时跳闸，影响正常用电2. 应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。
3. 电源采用漏电保护器做分级保护时，应满足上、下级开关动作的选择性一般上一级漏电保护器的额定漏电电流不小于 下一级漏电保护器的额定漏电电流，这样既可以灵敏地保护人身和设备安全，又能避免越级跳闸，缩小事故检查范围4. 手持式电动工具（除III类外）、移动式生活用家电设备（除III类外）、其他移动式机电设备，以及触电危险性较大的用 电设备，必须安装漏电保护器5. 建筑施工场所、临时线路的用电设备，应安装漏电保护器这是《施工现场临时用电安全技术规范》（JGJ46-88）中明 确要求的6. 机关、学校、企业、住宅建筑物内的插座回路，宾馆、饭店及招待所的客房内插座回路，也必须安装漏电保护器7. 安装在水中的供电线路和设备以及潮湿、高温、金属占有系数较大及其他导电良好的场所，如机械加工、冶金、纺织、 电子、食品加工等行业的作业场所，以及锅炉房、水泵房、食堂、浴室、医院等场所，必须使用漏电保护器进行保护8. 固定线路的用电设备和正常生产作业场所，应选用带漏电保护器的动力配电箱临时使用的小型电器设备，应选用漏电 保护插头（座）或带漏电保护器的插座箱9. 漏电保护器作为直接接触防护的补充保护时（不能作为唯一的直接接触保护），应选高灵敏度、快速动作型漏电保护器。
一般环境选择动作电流不超过30mA,动作时间不超过0.1s.，这两个参数保证了人体如果触电时，不会使触电者产生病理 性生理危险效应在浴室、游泳池等场所漏电保护器的额定动作电流不宜超过10mA在触电后可能导致二次事故的场合，应选用额定动作电流为6mA的漏电保护器10. 对于不允许断电的电气设备，如公共场所的通道照明、应急照明、消防设备的电源、用于防盗报警的电源等，应选用 报警式漏电保护器接通声、光报警信号，通知管理人员及时处理故障五、 漏电保护器的安装漏电保护器的安装 除应遵守常规的电气设备安装规程外，还应注意以下几点：1. 漏电保护器的安装应符合生产厂家产品说明书的要求2. 标有电源侧和负荷侧的漏电保护器不得接反如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电， 以致长时间通电而烧毁3. 安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保护器只能作为电气安全防护系统中的附加保护措施4. 安装漏电保护器时，必须严格区分中性线和保护线使用三极四线式和四极四线式漏电保护器时，中性线应接入漏电保 护器经过漏电保护器的中性线不得作为保护线5. 工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。
6. 采用漏电保护器的支路，其工作零线只能作为本回路的零线，禁止与其他回路工作零线相连，其他线路或设备也不能借 用已采用漏电保护器后的线路或设备的工作零线7. 安装完成后，要按照《建筑电气工程施工质量验收规范（GB50303-2002） 3.1.6条款，即“动力和照明工程的漏电保护 器应做模拟动作试验”的要求，对完工的漏电保护器进行试验，以保证其灵敏度和可靠性试验时可操作试验按钮三次，带 负荷分合三次，确认动作正确无误，方可正式投入使用六、 漏电保护器的运行 漏电保护器的安全运行要靠一套行之有效的管理制度和措施来保证除了做好定期的维护外，还应定期对漏电保护器的动 作特性（包括漏电动作值及动作时间、漏电不动作电流值等）进行试验，做好检测记录，并与安装初始时的数值相比较， 判断其质量是否有变化在使用中要按照使用说明书的要求使用漏电保护器，并按规定每月检查一次，即操作漏电保护器的试验按钮，检查其是否 能正常断开电源在检查时应注意操作试验按钮的时间不能太长，一般以点动为宜，次数也不能太多，以免烧毁内部元件 漏电保护器在使用中发生跳闸，经检查未发现开关动作原因时，允许试送电一次，如果再次跳闸，应查明原因，找出故障， 不得连续强行送电。
漏电保护器一旦损坏不能使用时，应立即请专业电工进行检查或更换如果漏电保护器发生误动作和拒动作，其原因一方 面是由漏电保护器本身引起另一方面是来自线路的缘由，应认真地具体分析，不要私自拆卸和调整漏电保护器的内部器件最后还需特别指出两点：1. 当发生人体单相触电事故时（这种事故在触电事故中几率最高），即在漏电保护器负载侧接触一根相线（火线）时它能 起到很好的保护作用如果人体对地绝缘，此时触及一根相线一根零线时，漏电保护器就不能起到保护作用2. 由于漏电保护器的作用是防患于未然，电路工作正常时反映不出来它的重要，往往不易引起大家的重视有的人在漏电 保护器动作时不是认真地找原因，而是将漏电保护器短接或拆除，这是极其危险的，也是绝对不允许的空气开关与漏电保护器有什么区别七、剩余电流保护装置（以下简称RCD），它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和（其 中包括中性线中的三相不平衡电流和谐波电流）为此，RCD的整定值，也即其额动作电流IAn,只需躲开正常泄漏电流 值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护 漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小，而作为发出动作跳闸信号，并完成动 作跳闸任务的保护电器。
在装设漏电保护器的低压电网中，正常情况下，电网相线对地泄漏电流（对于三相电网中则是不 平衡泄漏电流）较小，达不到漏电保护器的动作电流值，因此漏电保护器不动作当被保护电网内发生漏电或人身触电等 故障后，通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时，则漏电保护器就会发生动作跳闸的指令，使其 所控制的主电路开关动作跳闸，切断电源，从而完成漏电或触电保护的任务空气开关1•小型断路器有何用途？用于照明、动力配电系统作过载和短路保护，以及线路的不频繁转换之用2.B、C、D类脱扣特性有何区别？如何应用？B类的瞬时脱扣电流是3-5In,适用于电阻性负载；C类的瞬时脱扣电流是5-101 n,适用于一般负载；D类的瞬时脱扣电 流是10-20I n,适用于大电感性负载3•小型断路器通电后表面发热，正不正常？如果温度没有超过允许温升，应属正常；如果温度超过允许温升，应更换小型断路器或减小负载或改善散热条件4•小型断路器把手合不上，为什麽？先检查小型断路器输出回路有没有短路或过载情况发生如有，排除故障就可以了；如没有，更换小型断路器5. “1P+N”小型断路器与“2P”小型断路器有何区别？“1P+N”小型断路器的额定电压是交流230伏，只能分断单相电路，而且相线与零线不能接错；“2P”小型断路器的额定电压 是交流400伏，可分断双相/单相电路?/font〉6. 位与2位的“1P+N”小型断路器有何区别？1位的“1P+N”小型断路器体积小，分断能力只有4.5KA，而不能带附件；2位“1P+N”小型断路器体积大，但分断能力达 4.5KA，可带各种附件。
7•漏电保护器、漏电附件等漏电产品的功能是什麽？用于保护人体触电和设备绝缘破坏触电的故障8•漏电保护器如何使用？用于漏电保护在安装接线后，按下漏电保护器的漏电测试按纽，可制造一短暂人工漏电情况，以检验漏电保护器能否动 作测试按纽应每月试验一次，以检验漏电保护器之功能在接地漏电情况下，漏电保护器自动跳闸在故障未被清除之 前，即使再将把手推至“ ON”的位置，也不能使电路重新接通（即问题4）,避免了人为错误地将故障电路接上9•漏电附件如何使用?/b>?br>与小型断路器配合使用，起过载、短路和漏电保护在安装接线后，按下漏电附件的漏电测 试按纽，可制造一短暂人工漏电情况，以检验漏电附件能否动作测试按纽应每月试验一次，以检验漏电附件之功能过 载或短路时，小型断路器把手动作，漏电附件把手不动作发生漏电触发时，两个把手都动作复位时，必须先复位漏电 附件把手漏电原因未消除前，小型断路器把手和漏电附件把手都无法复位10. 漏电保护器与漏电附件有何异同？二者都起漏电保护作用但漏电保护器可独立安装，而漏电附件必须与小型断路器配合使用11. 漏电断路器与漏电保护器、漏电附件有何异同？漏电断路器集过载、短路和漏电保护于一体，相当于漏电保护器加小型断路器或漏电附件加小型断路器。
空气开关和漏电保护器都是起断开电路的作用，它们到底有什么区别，漏电保护器是否也相当于保险丝的作用呢最佳答案空气开关和漏电保护器都是有开断电路的作用，而空气开关的容量一般来讲要大一些，低压配电开关一般是有一 套的专用保护，也就是配电盘（抽屉盘）漏电保护器一般用在家用电路保护上他们的定义如下：空气开关：空气开关是一种只要有短路、过流现象，就会跳闸的开关，为什么叫做空气开关，是由于它的灭弧院里决定的 漏电保护：漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器， 一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上后者专用于防电气火灾断路器 ＜ 又名空气开关它是有灭弧装置的简称空开〉它是一种有开关作用，又能进行自动保护低压配电电器•其作用相当 于刀开关•熔断器•热继电器等电气元件的组合，主要是用来短路和过载保护的•一般分1PV就是只有一根火线进入空开零线 在公共端上＞1P加Nv就是火线和零线同进入空开不过是零线是常闭的不管它跳不跳闸接线时千万别搞错了!〉或是2P的＜ 就是火线和零线同进入空开二者都是常开跳闸时同时断开＞. 3P 或 4P 等.工作原理简单的来说就一句话那就是任何电器在 工作时都会发热.且发热程度与功率成正比.漏电保护器＜又名剩余电流动作保护器简称RCD＞可以分为以下三种：第一不带过载•短路保护•仅有漏电保护的RCD•也称为漏电开关.第二带过载保护•短路保护和漏电保护的RCD.也称为漏电 断路器.第三没有过载•短路保护功能•也不直接分合电路，仅有漏电报警作用的RCD.也称为漏电继电器•一般用于不断电的 重要场所.其原理为利用 RCD 的零序电流互感器来检测.捕捉漏电,触电等接地故障电流.并使其脱扣器动作切断电源.根据其 分断反应时间可分为高灵敏度.中灵敏度和低灵敏度.工作原理为iv火线电流＞+i＜零线电流〉=ix=O.或ivA相〉+i VB相＞+i＜C相〉=ix=0.或ivA相＞+iVB相＞+i＜C相＞ + VN零线〉=ix=0.所以说兄弟一定要装接地线啊！不然的 话漏电保护器就变成了触电保护建筑电气做照明系统选断路器的问题？ DZ63-C40是什么牌子字母数字分别表示什么意思？怎么没有说明断几根导线？ 最佳答案你可以选DZ系列的断路器。
总开关你 可以用DZ63--C40的断路器照明开关用DZ63--C20断路器插座的开关用DZ47--C30配DZ47L型号的漏 电保护器，就可以了现在的建筑电气的照明都用这样的系列断路器C40或C30都是断路器的额定承受电流的规格，你完全可以根据现场的用电量实际大小来选择！！ 把导线接在电源正负极上，为什么导线中会有电场呢？把导线接到电源上，内部是如何产生电场的呢？ 最佳答案导体中有大量原子原子有电子电流其实就是电子的定向移动如在导体一端的原子，电子被电源吸走，这些电子就会吸走其相临原子的电子，使电子定向移动这种吸电子的能力，可以用电势差来描述有了电势差，就有电场电场可以使电子移动而电势差的源头就来自电源（吸放电子） 电流表一般电阻是0.1欧左右或以下，而导线电阻在0.0001左右，所以可以说电流表电阻比导线大的多，是吗？ 因为老师上课时很粗略得说过电流表电阻比导线大，所以电流表会被导线短路，我认为这样说太矛盾兼废话了，10欧和 11欧的电阻并联都不会被短路啊，不是说电阻大的就被短路，而是电阻大得多的那个被短路！大家明白吗最佳答案但电流表的内阻比电热丝的电阻小不信你用万用表量一下！电热丝也是导线的一种啊。
嘿嘿物理学中的 理想导线是零电阻，不存在0.00001左右的说法！）另外：电流表是串联在电路中使用的如果将电流表和导线串联接入电路，则电流表被短路”是胡说八道如果你蠢到把 电流表与不太长的导线并联接入电路，结果自然是电流表显示无电流不过你的电路可能有实际电流八、电压表是测量电压的一种仪器1 ）大部分电压表都分为两个量程 （ 0—3V）（ 0—15V）2） 正确使用：调零（把指针调到零刻度）并联（只能与被测部分并联）正进负出（使电流从正极接入流进，从负极接入流出）量程（被测电压不能超过电压表的量程，用 “试触”法选择适当量程3） 直流电压表的符号要在 V 下加一个 _，交流电压表的符号要再 V 下加一个波浪线 “~” 电压表有三个接线柱，一个负接线柱，两个正接线柱例如学生用电压表一般正接线柱有 3V， 15V 两个，测量时根据电压大小选择量程为 “15V” 时,刻度盘上的每个 大格表示5V,每个小格表示0.5V（即最小分度值是0.5 V）；量程为“3 V”时，刻度盘上的每个大格表示IV，每个小 格表示0.lV（即最小分度值是0.l V）交流电压表不分正负极，正确选择量程，直接把电压表并联在被测电路的两端。
交流电压表测的电压是交流电压的有效值串联电路两端的电压等于各部分电路两端的电压之和， U=U1+U2并联电路中，各支路两端的电压相等， U=U1=U2电压表的原理首先，我们要知道在电压表内，有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场（好象这个内容又超过你目前学的了， 是初二下学期要学的， 但你肯定知道电磁铁吧） ，这样线圈通电后在磁铁的作用下会旋转， 这就是电流表、电压表的表头部分这个表头所能通过的电流很小，两端所能承受的电压也很小（肯定远小于1V，可能只有零点零几伏甚至更小）， 为了能测量我们实际电路中的电压，我们需要给这个电压表串联一个比较大的电阻，做成电压表这样，即使两 端加上比较大的电压，可是大部分电压都作用在我们加的那个大电阻上了，表头上的电压就会很小了 电压表是一种内部电阻很大的仪器一般应该大于几千欧电流表是跟据通电导体在磁场中受磁场力的作用制成的电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接 电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针当有电流通过 时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。
由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小 这叫磁电式电流表，就是我们平时实验室里用的那种电流表串联一个大电阻测量时并联到被测量的两点之间，不会改变原有电路的特性，电流表显示数值正比 于被测量点的电压： 电流表内阻 Ro 很小，可以忽略不计，外接电阻 R 很大，这样根据欧姆定律得到： 理想状态的电流表内阻为 0；理想状态的电压表内阻为无限大I = U/（R + Ro） ® U/RDA30A 型真有效值电压表性能特点 : DA30A 型真有效值电压表主要用于对各种信号波形进行有效值测量，采用热电偶检波方式，仪器指示具有线性刻度，无需调零，并附有直流输出装置以驱动直流数字电压表来提高测量精度可广泛用于工 厂、实验室、科研单位、大专院校等电压、电流、功率是表征电信号能量大小的三个基本参量在电子电路中，只要测量出其中一个参量就可以 根据电路的阻抗求出其它二个参量考虑到测量的方便性、安全性、准确性等因素，几乎都用测量电压的方法来 测定表征电信号能量大小的三个基本参量此外，许多参数，例如频率特性、谐波失真度、调制度等都可视为电 压的派生量所以电压的测量是其它许多电参量，也包括非电量测量的基础。
电压测量主要采用电子电压表对正弦电压的稳态值及其它典型的周期性非正弦电压参数进行测量1 、 电子电压表的分类电压表按其工作原理和读数方式分为模拟式电压表和数字式电压表两大类1 ）模拟式电压表 模拟式电压表又叫指针式电压表，一般都采用磁电式直流电流表头作为被测电压的 指示器测量直流电压时，可直接或经放大或经衰减后变成一定量的直流电流驱动直流表头的指针偏转指示测 量交流电压时，必需经过交流 -直流变换器即检波器，将被测交流电压先转换成与之成比例的直流电压后，再进行 直流电压的测量模拟式电压表按不同得方式又分为如下几种类型：① 按工作频率分类：分为超低频（1kHz以下）、低频（1MHz以下）、视频（30MHz以下）、高频或射频（30 0MHz 以下）、超高频（ 300MHz 以上）电压表② 按测量电压量级分类：分为电压表（基本量程为 V量级）和毫伏表（基本量程为 mV量级）③ 按检波方式分类：分为均值电压表、有效值电压表和峰值电压表④ 按电路组成形式分类：分为检波-放大式电压表、放大-检波式电压表、外差式电压2．会接表电流表必须串联在待测电路中，电流表的“+”极必须跟电源的“+”极端靠近，电流表的“?”极必须跟电 源的“?”极端靠近，电压表必须并联在待测电路的两端，注意正负极不能接反。
使用电流表的时候，它的两个接线柱千 万不能直接接到电源的两极上，以免由于电流过大而将电流表烧坏3．会选表的量程电流表和伏特表均有三个接线柱，看线怎么接，例如电流表如果接在“+”和“0.6”两个接线柱上， 则量程为 0.6 安培，读表盘上的下面那组数；对电压表，如果接在“+”和“15”两个接线柱，则量程为 15 伏特，这时应 该读表盘上的上面那组数在实验前，如果不知怎么接，可先估计电路的电流强度和电压值如果估计电流强度小于 0.6 安培，则选择0〜0.6安培量程，如果估计电流强度大于0.6安培，小于3安培，此时就选0〜3安培量程，若不能估计， 可采用试触的办法进行（固定一个接线柱，用电路的另一个线头迅速试触最大量程的接线柱）据测试的数据选用适当的量 程对于电压表，若估计电压小于3伏特，则选0〜3伏特量程，若估计大于3伏特，这时应选0〜15伏特量程，不能估 计也用试触的办法进行4．会试接电路按电路图接好实物图以后，必须进行试接电路，仔细观察两表的指针偏转情况，如果指针不偏转，说 明是电路某处断路，也可能出现两表的位置互为接错，若指针向相反方向偏转，说明正负接线柱接反了，若指针偏转向需 要方向太大了，则说明量程选小了；量程选大了，那么就不够准确，若指针偏转向需要方向太小，说明量程太大了，根据 试接观察的实际情况，做相应的调整，而后便可进行实验。
5．会读表对初三学生很重要，中考中有的题型给出两表盘和指针位置，让读出相应读数，根据读数往后计算电阻、 电功、电功率、电热等很多物理量，第一步如果失误，后面多数题全失分首先弄清每个大格是多少，每个小格是多少， 每个大格表示0.2 安培（图1）每个小格刻度表示0.02 安培，此时能准确到0.02安培，再看指针位置，现指针所指位置是 1个大格零8小格，那么读数应是0. 36安培6.会区别两表的异同点相同点：①两表的正极都靠近电源的正极②两表都要注意测量范围不同点：①电流表必须串 联在待测电路中，电压表必须并联在待测电路两端②电流表不可直接连在电源的两极上伏特表可直接连在电源的两极上九、万用表是用来测量交直流电压、电阻、直流电流等的仪表是电工和无线电制作的必备工具初看起来万用表很复杂，实际上它是由电流表（俗称表头）、刻度盘、量程选择开关、表笔等组成使用时如果把量程选择 开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电 流表测量结果要看刻度盘上直流电流刻度来读数通常刻度盘上第二行为电流刻度同样，如果量程选择开关指向直流 电压范围时，表头串接另外一些电阻（用串联电阻分压的原理，使它成为一个多程量的电压表）。
读数要看刻度盘上直流电 压刻度大多数的万用表电压和电流合用一刻度如果在测量直流电压的电路中接入一个整流器，便可测交流电压了测 电阻的原理与测直流电压相仿，只是测试时还须加一组电池选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度 读数即可万用表的型号很多，但其基本使用方法是相同的现以MF30型万用表为例，介绍它的使用方法使用前的准备第一，使 用万用表之前，必须熟悉量程选择开关的作用明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置切 不可弄错档位例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏第二，使用前观察一下表针是否 指在零位如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零（一般不必每次都调）红表笔要插入正极插 口，黑表笔要插入负极插口电压的测量将量程选择开关的尖头对准标有V的五档范围内若是测交流电压则应指向V处依此类推，如果要改测电阻， 开关应指向Q档范围测电流应指向mA或UA测量电压时，要把电表表笔并接在被测电路上根据被测电路的大约数 值，选择一个合适的量程位置干电池每节最大值为1. 5V，所以可放在5V量程档这时在面板上表针满刻度读数的500 应作5来读数。
即缩小100倍如果表针指在300刻度处，则读为3V注意量程开关尖头所指数值即为表头上表针满刻 度读数的对应值，读表时只要据此折算，即可读出实值除了电阻档外，量程开关所有档均按此方法读测量结果在实际 测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置测量直流 电压时应注意正、负极性，若表笔接反了，表针会反打如果不知遭电路正负极性，可以把万田表量程放在最大档，在被 测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性，测220V交流电把量程开关拨到交流500V档这时满刻度为500V，读数按照刻度1:1来读将两表笔插入供电插座内， 表针所指刻度处即为测得的电压值测量交流电压时，表笔没有正负之分指针表和数字表的选用：1、 指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如 测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱2、 指针表内一般有两块电池，一块低电压的1.5V, —块是高电压的9V或15V，其黑表笔相对红表笔来说是正端数字 表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用Rx1Q档可以使扬声器 发出响亮的“哒”声，用RQOkQ档甚至可以点亮发光二极管（LED）3、 在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差某些高电压微电流的场合甚至无法测准，因为其 内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）数字表电压档的内阻很 大，至少在兆欧级，对被测电路影响很小但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测 出的数据可能是虚的4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放在低电压小电流的数字电路测量中适用数字表，比如BP机、等不是绝对的，可根据情况选用指针表和数字表 万用表的使用的注意事项（1） 在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上2） 在使用万用表过程中，不能用手去接触表笔的金属部分 一方面可以保证测量的准确，另一方面也可以保证人身安全3） 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量4） 万用表在使用时，必须水平放置，以免造成误差同时， 还要注意到避免外界磁场对万用表的影响5） 万用表使用完毕，应将转换开关置于交流电压的最大挡如果长期不使用，还应将万用表内部的电池取出来，以免 电池腐蚀表内其它器件目前的万用表分为指针式和数字式，它们各有方便之处，很难说谁好谁坏，最好是能够备有指针和数字式的各一个业余 电子制作有一个指针式的MF30型万用表也就可以了，这可是一种经典型号还有元老级的MF500型万用表,廉价的MF50 万用表，一般都可以在电讯商店买到万用表的三个基本功能是测量电阻、电压、电流，所以老前辈们叫它三用表 现在的万用表添加了好多新功能，尤其是数字式万用表，如测量电容值，三极管放大倍数，二极管压降等，更有一种会说 话的数字万用表，能把测量结果用语言播报出来数字式万用表也有许多经典型号，如 DT830C， DT890D 等，后面的 后缀表示功能上的区别，其中DT830C已经买到了三十多元一个万用表最大的特点是有一个量程转换开关，各中功能就是*这个开关来切换的基本上，用A-来表示测直流电流，一般毫 安档和安培档各又分几档V-表示测直流电压，高级点的万用表有毫伏档，电压档也分几档。
V-是用来测交流电压的A~ 测交流电流Q欧姆档测电阻，对于指针式万用表，每换一次电阻档还要做一次调零调零就是把万用表的红表笔和黑 表笔搭在 一起，然后转动调零钮，使指针指向零的位置 hFE 是测量三极管的电流放大系数的，只要把三极管的三个管 脚插入万用表面板上对应的孔中，就能测出hFE值注意PNP、NPN是不同的以下以MF30型万用表为例，说明万用表的读数第一条刻度线是电阻值指示，最左端是无穷大，右端为零，当中刻度不 均匀电阻档有Rx1、Rx10、RxlOO、Rx1K、Rx10K各档，分别说明刻度的指示再要乘上的倍数，才得到实际的电阻值 例如用Rx100档测一电阻，指针指示为'‘10”，那么它的电阻值为10x100=1000,即1K第二条刻度线是500V档和500mA 档共用，需要注意的是电压档、电流档的指示原理不同于电阻档，例如5V档表示该档只能测量5V以下的电压，500mA 档只能测量500mA以下的电流，若是超过量程，就会损坏万用表 十、交流电是电压、电流大小和方向都随时间变化的一种电交流电是用交流发电机发出的,在发电过程中,多对磁极是按一定的角度均匀分布在一个圆周上,使得发电过程中,各个线圈 就切割磁力线,由于具有多对磁极，每对磁极产生的磁力线被切割产生的电压、电流都是按弦规律变化的， ,所以能够不断 的产生稳定的电流。
交流电的频率一般是50赫兹,即每秒变化50次.当然也有其它频率.如电子线路中有方波的、三角形的 等，但这些波形的交流电不是导体切割磁力线产生的，而是电容充放电、开关晶体管工作时产生的直流电的电压、电流方向则不随时间而变化通常又分为肪动直流电和稳恒电流脉动直流电中有交流成分，如彩电中的 电源电路中大约300伏左右的电压就是脉动直流电成分可通过电容去除稳恒电流则是比较理想的，大小和方向都有不变 最本质的区别是: 这种方式产生的交流电是按正弦曲线变化的.由于交流发电机,在发电过程中,多对磁极是按一定的角度均匀分布在一个圆周 上,使得发电过程中,各个磁极切割磁力线的时候,具有互补性,所以能够不断的产生稳定的电流;交流电的频率一般是50赫兹, 即每秒变化 50 次.当然也有其它频率.直流电则不是按正弦曲线变化的.没有频率的变化.交流电与直流电最直观的区别是方向变不变；直流电的电流方向是不随时问变化的，但大小可能变化；最特殊的直流电是 大小方向都不变的稳恒电流所谓交流，就是电流交替流动，其方向是交替变化的，最常见的是民用电，它是正（余）弦 式交流电，电微电子电路中常见的有方波电流DC是直流AC是交流 直流的图像是一条直线交流的方向是一直在变化，我国市电为50Hz交流电，即每秒变化50次，应该可用示波器看出来。
1 、 交流电 alternating current ，英文缩写为 AC交流电也称“交变电流”简称“交流” 一般指大小和方向随时间作周期性变化的电压或电流亠的最基本的形式是正弦电流我国交流电供电的标准频率规定为 50赫兹，日本等国家为60赫兹交流电随时间变化的形式可以是多种多样的不同变化形式的交流电其应用范围和产生的效果也是不同的以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加正弦电流（又称简谐电流） ，是时间的 简谐函数 i=lmsin （wt+^0 ）当线圈在磁场中匀速转动时，线圈里就产生大小和方向作周期性改变的交流电现在使用的交流电，一般是 方向和强度每秒改变50次我们常见的电灯、电动机等用的电都是交流电在实用中，交流电用符号 "~"表示电流 i 随时间的变化规律，由此看出：正弦交流电需用频率、峰值和位相三个物理量来描述交流电所要讨 论的基本问题是电路中的电流、电压关系以及功率（或能量）的分配问题由于交流电具有随时间变化的特点， 因此产生了一系列区别于直流电路的特性在交流电路中使用的元件不仅有电阻，而且有电容元件和电感元件， 使用的元件多了，现象和规律就复杂了。
2、 【关于交流电的火线和零线】 零线始终和大地是等电位的，因此交流电的火线的一个完整周期就是，如果在 0 秒时与零线电位相同，火线上对地电压为 0；过 0.005 秒后，火线上对地电压达到最大为高于大地 318V ；再 过 0.005 秒，火线上对地电压又降为 0；再过 0.005 秒，火线上对地电压又降为最低点，低于大地 318V ；再过 0. 005 秒，又重新上升到与零线电位相同火线上对地电压为 0 可以看出，交流电虽周期改变电流方向，但零 线对地电压始终是相同的，为 0接用电器后零线有电流，电流变化规律与电压相同3、 【交流电的频率和周期】 频率是表示交流电随时间变化快慢的物理量即交流电每秒钟变化的次数叫频率，用符号f表示它的单位为周/秒，也称赫兹常用“Hz”表示，简称周或赫例如市电是 50周的交流电，其频率即 为f=50周/秒对较咼的频率还可用千周（kC）和兆周（MC）作为频率的单位 1千周（kC） =10人3周/秒 1兆周（MC） =10A3千周（kC） =10A6周/秒例如，我国第一颗人造地球卫星发出的讯号频率是 20.009兆周，亦即它发出的是每秒钟变化 20.009x 10A6次的交变讯号。
交流电正弦电流的表示式中i=Asin（3t+Q）中的w称为角频率，它也是反映交流电随时间变化的快 慢的物理量角频率和频率的关系为 w=2nf交流电随时间变化的快慢还可以用周期这个物理量来描述交流电变化一次所需要的时间叫周期，用符号 T表示周期的单位是秒显然，周期和频率互为例数，即交流电随时间变化越快，其频率 f越高，周期T越短；反之，频率 f 越低，周期 T 越长4、 【交流电流的峰值】 简谐函数（又称简谐量）是时间的周期函数其简谐电流5、 【交流电流的有效值】 在交流电变化的一个周期内，交流电流在电阻 R 上产生的热量相当于多大数值的直 流电流在该电阻上所产生的热量，此直流电流的数值就是该交流电流的有效值例如在同样两个电阻内，分别通以交流电i （t）和直流电I,通电时间相同，如果它们产生的总热量相等，则说这两个电流是等效的交流电的有 效值通常用U或（I）来表示U表示等效电压，I表示等效电流设一电阻R,通以交流电i,在很短的一段时间 dt 内，流经电阻 R 的交流电可认为是恒定的，因此在这很短的时间内在 R 上产生的热量 可见正弦交流电的有 效值等于峰值的 0.707 倍通常，交流电表都是按有效值来刻度的。
一般不作特别说明时，交流电的大小均是指 有效值例如市电 220 伏特，就是指其有效值为 220 伏特6、 【交流电的平均值】 交流电在半周期内，通过电路中导体横截面的电量 Q 和其一直流电在同样时间内通过该电路中导体横截面的电量相等时，这个直流电的数值就称为该交流电在半周期内的平均值 对正弦交流电流，即 i=Imsinwt ，。
