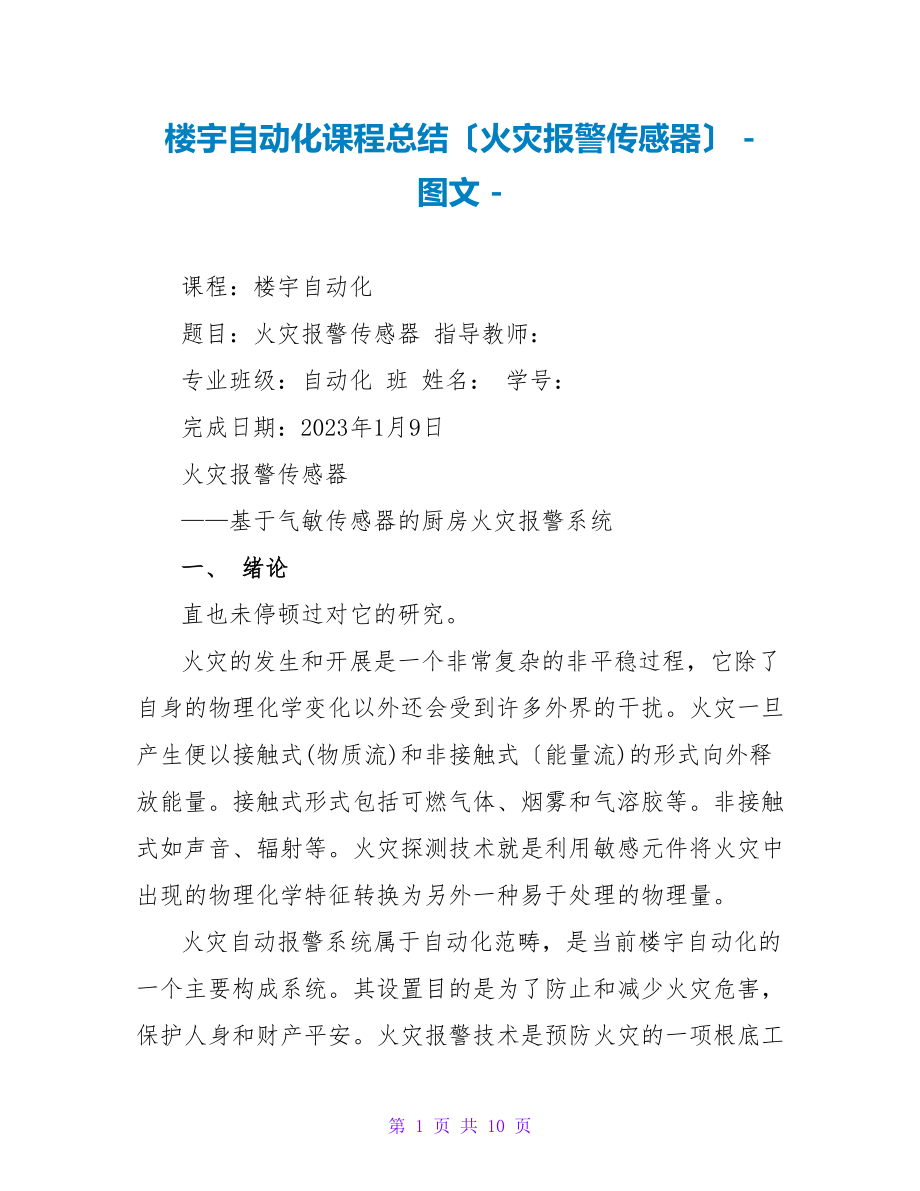

楼宇自动化课程总结〔火灾报警传感器〕 - 图文 - 课程：楼宇自动化 题目：火灾报警传感器 指导教师： 专业班级：自动化 班 姓名： 学号： 完成日期：2023年1月9日 火灾报警传感器 ——基于气敏传感器的厨房火灾报警系统 一、 绪论 直也未停顿过对它的研究 火灾的发生和开展是一个非常复杂的非平稳过程，它除了自身的物理化学变化以外还会受到许多外界的干扰火灾一旦产生便以接触式(物质流)和非接触式〔能量流)的形式向外释放能量接触式形式包括可燃气体、烟雾和气溶胶等非接触式如声音、辐射等火灾探测技术就是利用敏感元件将火灾中出现的物理化学特征转换为另外一种易于处理的物理量 火灾自动报警系统属于自动化范畴，是当前楼宇自动化的一个主要构成系统其设置目的是为了防止和减少火灾危害，保护人身和财产平安火灾报警技术是预防火灾的一项根底工作，应用范围广泛报警早，损失少，不仅对发生火灾的单位和个人具有重要作用，而且对公安消防监视机构及时扑灭火灾、减少人员伤亡和财产损失同样具有非常重要的现实意义 厨房是人们日常生活的重要活动场所之一随着我国经济的飞速开展，厨房也经历了一场变革，许多市民家庭、酒楼饭店实现了厨房电气化，但同时也增加了火灾负荷。
近年来因为厨房失火而造成的火灾频繁发生，不仅极大地影响了民众生活，对财产造成了极大破坏，更有可能危及人们的生命厨房火灾的危害性不容轻视本文基于以上考虑，通过基于气敏传感器的厨房火灾报警系统设计，旨在尽早提醒人们厨房火灾将要发生或已经发生，及早发现灾害，进展灭火措施的操作，防止火灾的发生，尽量减少其危害该报警系统适用于一般家庭厨房、酒楼饭店较大型的厨房 二、 设计要求 本次设计是设计和实现一种智能火灾报警控制系统的气敏传感器，实现系统软硬件的组成和实现实时、准确报警和可靠的联动控制，使系统可靠性高、灵敏性强、人机界面友好设计成果能对室内烟雾(CO2，CO，甲烷等)及温度突变进展报警，烟雾和温度同时出现异常，那么说明有火灾，发出火灾警报 三、 设计根据 1〕《综合布线系统工程设计标准》(GB/T50311-2023)； 2〕《平安防范工程技术标准》(GB50348-2023)； 3〕《电子信息系统机房设计标准》(GB50174-2023)； 4〕《入侵报警系统工程设计标准》(GB50394-2023)； 5〕《出入口控制系统工程设计标准》(GB50396-2023); 6〕《建筑物电子信息系统防雷技术标准》〔GB50343-2023〕； 7〕《厅堂扩声系统设计标准》 〔GB50371-2023〕； 8〕《火灾自动报警系统设计标准》(GB50116-1998)； 四、 设计原那么 设计遵循以下设计原那么： 1 先进性、可靠性 系统设计与设备选型采用技术先进、成熟稳定的主流技术。
2 适用性 系统设计应适应厨房平安工作、油烟浓度报警等各方面使用功能的要求 3 针对性 针对本工程的特点，有的放矢，合理地设计与配置相应的智能化系统，使各系统充 分发挥出其应有的成效 4 前瞻性、可扩展性 系统设计具前瞻性与可扩展性，满足将来业务开展的需求 5 经济性 系统设计与设备选型在满足上述原那么的根底上，充分考虑其经济性、投资的合理性 与效益 五、 总体设计目的 1 先进性 追求系统整体功能与性能的先进性和产品性能的稳定性； 2 高效、适用 各功能系统与集成系统设计实现高效运行、操作简便、功能适用的目的 3 平安、舒适 综合运用各种信息技术与自控技术，努力创造平安、舒适的工作环境，并采取各种技术措施，实在保障工作人员、设备与环境的平安 4 绿色、节能 自控系统设计以节能为根本目的，充分挖掘节能潜力，实现最大限度的节能，有效降低建筑物的长期运营本钱，实现“绿色建筑”的建立目的 5 科学管理 系统设计应符合设备管理、平安管理的要求，实现有效管理、科学管理和管理职责明晰等目的 六、设计思路 火灾自动报警系统主要由探测器〔传感器〕、报警器、排气装置三局部组成。
探测器主要对是否有火灾发生进展判断，判断标准为火灾参数：烟雾浓度、有毒气体浓度、光、火焰辐射、温度等 在确认火灾发生后，通过报警器产生信号，如声音、灯光等方式告知人已有火灾发生 详细设计思路如下： 〔1〕探测器 火灾探测器是能对火灾参数〔如烟、温、光、火焰辐射、气体浓度等〕响应，并自动产生火灾报警信号的器件，按照响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种根本类型 不同类型的火灾探测器适用于不同类型的火灾和不同的场所 表1 火灾探测器种类及其原理 火灾传感器种类 感烟火灾探测器 感温火灾探测器 感光火灾探测器 可燃气体探测器 复合火灾探测器 传感器原理 离子感烟、红外线感烟、激光感烟式 低熔点合金、双金属片、差温式 紫外线、红外线检测 气敏感烟 1、感烟式火灾探测器：在火灾初期，由于温度较低，物质多处于阴燃阶段，所以产生大量烟雾烟雾是早期火灾的重要特征之一，感烟式火灾探测器是能对可见的或不可见的烟雾粒子响应的火灾探测器它是将探测部位烟雾浓度的变化转换为电信号实现报警目的一种器件 2、感温式火灾探测器：火灾时物质的燃烧产生大量的热量，使周围温度发生变化。
感温式火灾探测器是对戒备范围中某一点或某一线路周围温度变化时响应的火灾探测器它是将温度的变化转换为电信号以到达报警目的感温探测器对火灾发生时温度参数的敏感，其关键是由组成探测器核心部件的热敏元件决定热敏元件是利用某些物体的物理性质随温度变化而发生变化的敏感材料制成感温式火灾探测器适宜安装于起火后产生烟雾较小的场所平时温度较高的场所不宜安装感温式火灾探测器 3、感光式火灾探测器：物质燃烧时会产生可见或不可见的光辐射感光式火灾探测器又称火焰探测器，它是用于响应火灾的光特性即扩散火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器根据火焰的光特性，目前使用的火焰探测器有两种：一种是对波长较短的光辐射敏感的紫外探测器，另一种是对波长较长的光辐射敏感的红外探测器 4、可燃气体探测器：可燃气体探测器是对单一或多种可燃气体浓度响应的探测器可燃气体探测器有催化型和半导体型两种类型催化型可燃气体探测器是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度 当可燃气体进入探测器时，在铂丝外表引起氧化反响〔无焰燃烧〕，其产生的热量使铂丝的温度升高，而铂丝的电阻率便发生变化半导体可燃气体探测器要用灵敏度较高的气敏半导体元件，它在工作状态时，遇到可燃气体，半导体电阻下降，下降值与可燃气体浓度有对应关系。
5、复合式火灾探测器：复合式火灾探测器是对两种或两种以上火灾参数响应的探测器 在此次设计中选择了可燃气体探测器：首先，可燃气体在火灾开场的初期已产生，可以在火灾扩大之前就探测到火警，时间较为提早；其次，一些可燃气体是有毒气体，如C0，可以尽早提醒人们，防止生命平安受到危害 6、火灾探测器的选用 1)在绝大多数的一般场所，如宾馆客房、商场、办公楼等处，应选用点式感烟探测器，并宜优先选用光电感烟探测器在黑烟较多的场合，宜选用离子感烟探测器 2)在不适宜安装或安装感烟探测器可能造成误报的场所，或火灾发生时产生的烟少、温升快的场所，应选用感温或火焰等类火灾探测器 3)在高大空间，如展览厅、候机大厅、高大厂房等处，一般宜选用红外光束感烟探测器有条件时，宜与电视监控系统相结合，选用图像式火灾报警探测器〔双波段火焰探测器、光截面感烟探测器〕 4)在特殊重要的或火灾危险性较高、需要及早期发现火灾的场所，如重要通信机房、大型计算机房、电磁兼容实验室〔微波暗室〕、大型立体仓库等处，宜选用高灵敏度的空气管取款式感烟探测装置 5)在对报警的准确率要求高，或误报会造成损失的场所，宜选用复合型探测器〔烟温复合、烟光复合等〕。
6)在需要联动进展灭火控制的场所，如控制计算机房气体灭火，控制雨淋系统灭火等，为防止误动作，应选用两种或两种以上探测器与门控制灭火，如点式感烟与感温探测器，红外光束感烟与缆式感温探测器，感烟与火焰探测器等 7)在不需要详细按探测区域作为报警区域的大开间场所，如汽车库等处，为节约投资，宜选用非地址码型探测器，几个探测器合用一个地址 8)根据《汽车库、修车库、停车场设计标准》和目前汽车尾气排放标准要求较高的情况，为实现早期报警，在通风良好的汽车库，宜选用感烟探测器，但需将其设置在较低的灵敏度 7、可燃气体探测器的选用 1)智能建筑中的燃气锅炉房、燃气表房、燃气阀门处、公共厨房、公寓厨房、住宅厨房、地下室或设备层中燃气管线沿途等处，应设置可燃气体探测器 2)厨房等处可选用非防爆的家用型探测器，并需根据所用燃气种类选用相应的探测器 3)气体爆炸危险场所和重要场所应选用防爆型工业用探测器，探测器的报警灵敏度应按照所要探测的气体进展标定 4)公共厨房内应在靠近灶具、燃气管道、阀门处设置探测器5)在地下室、设备层等处燃气管道沿途，应在阀门、法兰盘连接处、焊接处、拐弯处等可能泄漏点的位置设置探测器6)高度超过6m的空间，当可燃气体比空气轻时，宜设置上下两层探测器，其下层探测器距燃气用具上端不宜<1.5m，并应设集气罩。
〔2〕报警装置 报警装置选择声光报警当传感器检测到火灾险情时，通过灯亮和蜂鸣器响两种途径告知人有火灾险情 1、可燃气体报警系统的联动控制 1)公共厨房等处宜设置为:当任何一个探测器报警时启动厨房排风机，当两个探测器同时报警时自动控制关闭有关燃气管道的自动切断阀对重要的、关闭后影响比拟大的切断阀，应设置为由消防控制中心及现场两地均可控制，确认漏气后手动关闭的方式2)在燃气锅炉房、燃气表房等重要场所，宜选用工业用防爆型可燃气体探测器当低限报警时，应自动启动通风装置，当高限报警时，应自动关闭有关燃气管道的自动切断阀或当一个探测器报警时启动通风装置，两个探测器同时报警关闭阀门可由消防控制室和现场手动控制关阀3)公共厨房等处的可燃气体探测器宜接入火灾自动报警系统，经火灾报警器编程控制启动有关风机、启动声光报警等 4)住宅厨房的可燃气体探测器报警后应自动启动本厨房排风机，宜自动控制关闭本厨房燃气管道的自动切断阀 5)装有分户供暖的家用燃气锅炉的封闭空间〔含封闭阳台〕应设置家用可燃气体探测器，报警后联锁控制关闭本户燃气管道切断阀，并强迫启动通风 〔3〕排气装置 第 10 页 共 10 页。
