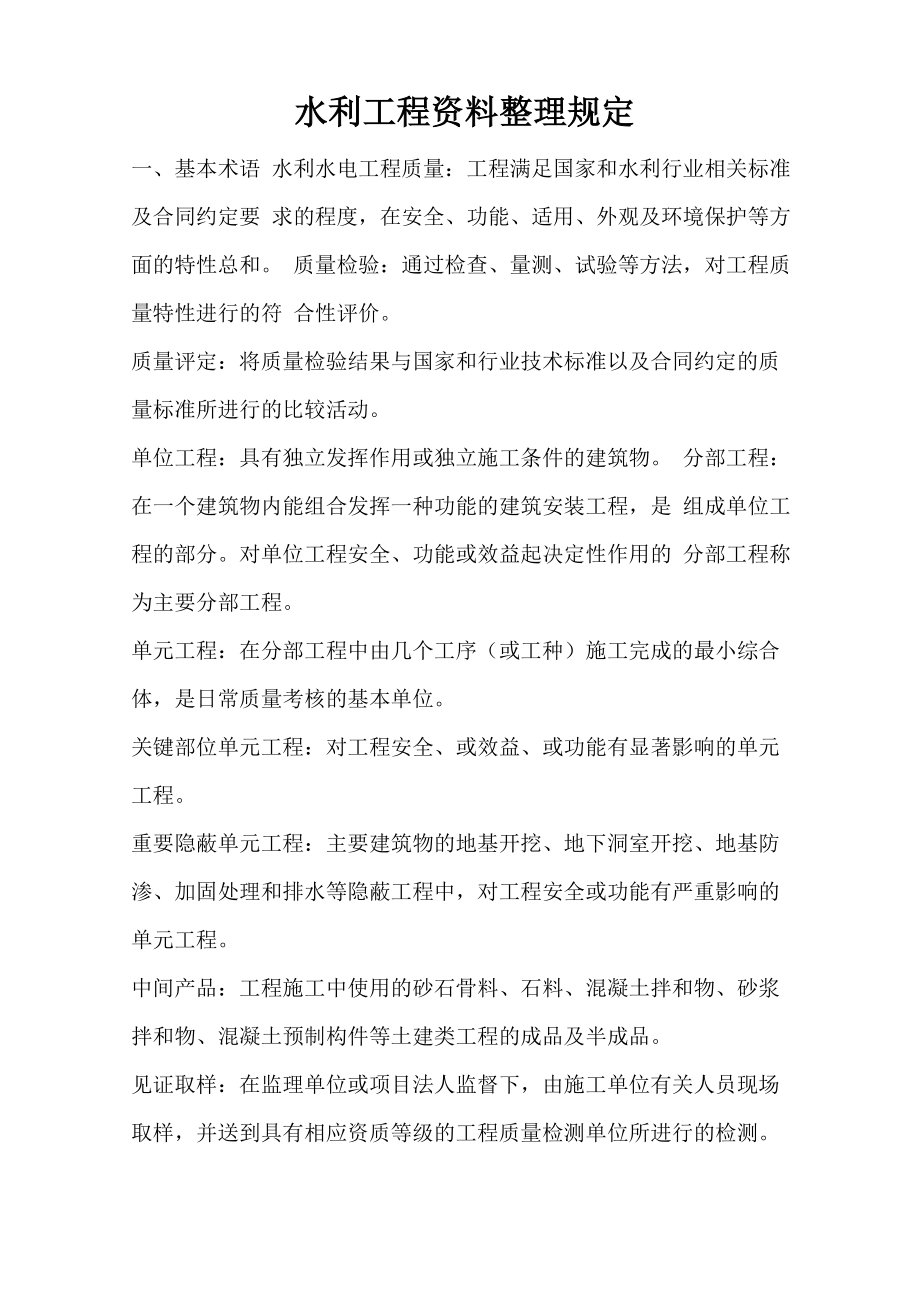

水利工程资料整理规定

水利工程资料整理规定一、基本术语 水利水电工程质量：工程满足国家和水利行业相关标准及合同约定要 求的程度，在安全、功能、适用、外观及环境保护等方面的特性总和 质量检验：通过检查、量测、试验等方法，对工程质量特性进行的符 合性评价质量评定：将质量检验结果与国家和行业技术标准以及合同约定的质 量标准所进行的比较活动单位工程：具有独立发挥作用或独立施工条件的建筑物 分部工程：在一个建筑物内能组合发挥一种功能的建筑安装工程，是 组成单位工程的部分对单位工程安全、功能或效益起决定性作用的 分部工程称为主要分部工程单元工程：在分部工程中由几个工序（或工种）施工完成的最小综合 体，是日常质量考核的基本单位关键部位单元工程：对工程安全、或效益、或功能有显著影响的单元 工程重要隐蔽单元工程：主要建筑物的地基开挖、地下洞室开挖、地基防 渗、加固处理和排水等隐蔽工程中，对工程安全或功能有严重影响的 单元工程中间产品：工程施工中使用的砂石骨料、石料、混凝土拌和物、砂浆 拌和物、混凝土预制构件等土建类工程的成品及半成品见证取样：在监理单位或项目法人监督下，由施工单位有关人员现场 取样，并送到具有相应资质等级的工程质量检测单位所进行的检测。

外观质量：通过检查和必要的量测所反映的工程外表质量 质量事故：在水利水电工程建设过程中，由于建设管理、监理、勘测、 设计、咨询、施工、材料设备等原因造成工程质量不符合国家和行业 相关标准以及合同约定的质量标准，影响工程使用寿命和对工程安全 运行造成隐患和危害的事件质量缺陷：对规程质量有影响，但小于一般质量事故的质量问题 二、水利工程施工阶段施工资料整理规定为了规范中小型水利工程施工质量评定工作，进一步提高工程质 量管理水平，水利水电工程要严格按照《水利水电工程施工质量评定 表填表说明与示例》的要求进行填表工程质量评定表全部采用部颁 新表，同时对施工单位、监理单位的往来申报资料，采用《水利工程 建设项目施工监理规范》SL288—2003的施工监理工作表格一）单位工程开工资料附件：1、合同项目开工申请表CB14-合同项目开工令JL022、 施工技术方案申请表CB01-批复表JL05付件：施工组织或施工方安）3、 施工进度计划申请表CB02-批复表JL05付件：进度计划横度表）4、 现场组织机构及主要人员报审表CB06付件：施工五大员，项目经理、技术负责人、质量员、安全员、施工员、） 和测量员、电工、特种件人员（钩机）上岗证5、 材料/构配件进场报验单 CB07。

付件：施工过程使用的主要材料合格证、质量证明文件当年有效的检验报告）6、 施工设备进场报验单 CB087、施工放样报验单 CB11现场测量放样记录表）（二）分部工程开工资料附件：1、分部工程开工申请表CB15-分部工程开工通知JL032、 施工进度计划申请表CB02-批复表JL053、 分部工程施工工法4、 材料/构配件进场报验单 CB075、 施工放样报验单 CB11三） 单元（工序）工程开工申请第一个单元工程在分部工程开工申请批准后开工，后续单元工程凭监理工程师签发的上单元工程施工质量合格证明，方可开工1、单元工程完工后，施工单位认真填写质量评定表并通知监理人 员到场验收附：（1）上单元（工序）工程检验的单元工程质量评定表，经验收、 检查单元工程合格后，方可进行下单元（工序）工程的施工监理人 员应抽检并做好质量评定工作2）表格采用单元工程施工质量报验单 CB18四） 砼工程的开工申请对砼工程的施工，应报砼浇筑开仓报审表CB17，经监理工程师现场核查各项工序准备合格后，签发砼开仓证五） 施工月报的编写施工月报每月 25 日编写报送监理机构，监理机构签收后，送发包人一份，施工单位一份，监理机构一份。

主要内容包括：本合同段工程总体形象，在建各分部工程进展情 况和主要施工内容、施工进度、施工质量、完成施工工程量施工大 事记及本月存在的问题及建议施工月报 CB32附表：1、材料使用情况表CB32附表12、 主要施工机构设备情况月报表CB32附表23、 现场施工人员情况月报表CB32附表34、 施工质量检验汇总表CB32附表45、 完成工程汇总表CB32附表66、 施工实际进度月报表CB32附表7六）施工质量评定表填写要求施工质量评定表应认真、准确、规范的填写，做到实测实量，杜 绝虚报、虚填，应严格按照《水利水电工程施工质量评定表填表说明 与示例》规定填写评定表，规定如下：1、 单元（工序）工程完工后,应及时评定其质量等级 ,并按现场检验结 果，如实填写《质量评定表》现场检验应遵守随机取样原则2、 《质量评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、 铅笔填写3、 文字应按国务院颁布的简化汉字书写字迹应工整、清晰4、 数字和单位数字使用阿拉伯数字（1、2、3、・・・9、0）单位使 用国家法定计量单位，并以规定的符号表示（如：Mpa、m、m3、t、…）5、 合格率用百分数表示，小数点后保留一位。

如果恰为整数，则 小数点后以 0 表示例如：95.0%6、改错将错误用斜线划掉，再在其右上方填写正确的文字（或数字）， 禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法 纹 23.3例如：……表面有裂缝，抗压强度25.3 Mpa7、 表头填写①单位工程、分部工程名称，按项目划分确定的名称 填写②单元工程名称、部位：填写该单元工程名称（中文名称或编 号），部位可用桩号、高程等表示③施工单位：填写与项目法人（建 设单位）签订承包合同的施工单位全称④单元工程量：填写本单元 主要工程量⑤检验（评定）日期：年一填写4位数，月一填写实际 月份（1~12 月），日—填写实际日期（1~31 日）8、 质量标准中，凡有“符合设计要求”者，应注明设计具体要求 （如 内容较多，可附页说明）、凡有“符合规范要求”者，应标出所执行 的规范名称及编号9、 检验记录文字记录应真实、准确、简练数字记录应准确、可 靠，小数点后保留位数应符合有关规定10、 设计值按施工图填写实测值填写实际检测数据，而不是偏差值 当实测数据多时，可填写实测组数、实测值范围（最小值—最大值）、 合格数，但实测值应作表格附件备查11、 《质量评定表》中列出的某些项目，如实际工程无该项内容，应 在相应检验栏内用斜线“/”表示。

12、 《质量评定表》从表头至评定意见栏均由施工单位经“三检”合 格后填写，“质量等级”栏由复核质量的监理人员填写监理人员复 核质量等级时，如对施工单位填写的质量检验资料有不同意见，可写 入“质量等级”栏内或另附页说明，并在质量等级栏内填写出正确的 等级13、单元(工序)工程表尾填写1) 施工单位由负责终验的人员签字如果该工程由分包单位施 工,则单元(工序)工程表尾由分包施工单位的终验人员填写分包单位 全称,并签字重要隐蔽工程、关键部位的单元工程,当分包单位自检 合格后,总包单位应参加联合小组核定其质量等级2) 建设、监理单位，由负责该项目的监理人员复核质量等级并 签字3) 表尾所有签字人员，必须由本人按照身份证上的姓名签字， 不得使用化名，也不得由其他人代为签名签名时应填写填表日期14、 表尾填写：xx单位是指具有法人资格单位的现场派出机构，若 须加盖公章，则加盖该单位的现场派出机构的公章对于原材料、中间产品、金属结构与启闭机、机电产品质量，对 工程量大的工程，应计入分部工程进行质量评定，评定单位工程质量 时，不再重复评定对工程量不大的工程则计入单位工程评定15、 《质量评定表》是检验与评定工程质量的基础资料，也是进行工 程维修和事故处理的重要参考资料。

要严格按照《水利水电工程施工 质量评定表填表说明与示例》的要求，对中小型水利工程进行检测， 如实填写《质量评定表》，规范中小型水利工程工程质量评定工作七）施工日志填写的有关规定施工日志是施工单位在施工过程中对有关施工技术和管理工作 所进行的原始记录，它是施工活动各方面情况的综合记载，是查阅施 工状况全过程的十分重要和可靠的根据之一对填写日志的内容和要 求特做如下规定：（一）施工日志的内容1、日期、天气2、工程部位、施工班组3、施工活动记载：（1）主要单元、分部工程的施工日期2）施工现场的主要施工经过、主要技术要点、质量措施、质检情 况3）当日发生的主要技术问题、质量问题4）施工特殊情况（停水、停电、停工、窝工等）的记载5）质量、安全事故发生的原因及处理意见和办法6）设计单位在施工现场解决问题的记录7）进行技术交底、技术复核和隐蔽工程验收等的摘要记录8）有关领导或单位对该项工程所作的决定和建议9）砂浆试块、砼试块制作的日期、标号、编号二）施工日志的要求1、施工日志要求及时记录，认真填写，必须一日一填，不得隔日填 写或补填2、施工日志填写时字迹要工整，所记录的事项和数据应准确、真实 必要时应附有简图、计算公式、计算结果等。

3、施工日志从工程开始施工至工程竣工止，由单位工程施工负责人 逐日进行记录，要求记录的内容必须连续和完整；并进行编页、编号， 不得缺页、撕页、重抄、重写，应妥善保存4、监理部对施工日志进行检查、指导、监督5、施工日志应以单位工程为记录对象 三、施工质量评定 水利水电工程施工质量等级评定的主要依据有：1、国家及相关行业技术标准；2、《单元工程评定标准》；3、经批准的设计文件、施工图纸、金属结构设计图样与技术条件、 设计修改通知书、厂家提供的设备安装说明书及有关技术文件；4、工程承发包合同中约定的技术标准；5、工程施工期及试运行期的试验和观测分析成果 （一）合格标准 合格标准是工程验收的标准不合格工程必须进行处理且达到合格标 准后，才能进行后续工程施工或验收1）单元工程合格标准 在保证项目符合相应的质量标准的前提下，基本项目基本符合质量标 准，允许偏差项目总数中土建工程有70％及其以上，金属结构有 80％ 及其以上符合质量标准2）分部工程合格标准1、所含单元工程的质量全部合格，质量事故及质量缺陷已按要求处 理，并经检验合格；2、原材料、中间产品及混凝土（砂浆）试件质量全部合格，金属结 构及启闭机制造质量合格，机电产品质量合格。

3）单位工程合格标准1、所含分部工程质量全部合格；2、质量事故已按要求进行处理；3、工程外观质量得分率达到 70%以上4、单位工程施工质量检验与评定资料基本齐全5、工程施工期及试运行期，单位工程观测资料分析结果符合国家和 行业技术标准以及合同约定的标准要求二）优良标准（1）单元工程优良标准保证项目符合相应的质量标准，基本项目必须有不小于 50％达优良 质量标准，其余达合格（或优良），允许偏差项目每项有不小于 90％ 测点在相应的允许偏差质量标准范围内2）分部工程优良标准1、所含单元工程质量全部合格,其中 70%以上达到优良等级，重要隐 蔽单元工程和关键部位单元工程质量优良率达 90％以上，且未发生 过质量事故2、中间产品质量全部合格，混凝土（砂浆）试件质量达到优良等级（当试件组数小于30 组时，试件质量合格）原材料质量、金属结构及启闭机制造质量合格，机电产品质量合格3）单位工程优良标准1、所含分部工程质量全部合格，其中 70%以上达到优良等级，主要分部工程质量全部优良，且施工中未发生过较大质量事故2、质量事故已按要求进行处理3、外观质量得分率达到 85%以上4、单位工程施工质量检验与评定资料齐全。

5、工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求四、水利工程竣工验收阶段施工资料整理规定 为了切实搞好水利工程档案资料的收集、积累和整理工作，充分发挥 档案资料在工程建设、管理，运行、维护工作中的作用，使工程验收 工作规范化、程序化、制度化，根据《水利水电建设工程验收规程》SL223—2008,《水利工程建设项目施工监理规范》SL288—2003，水利工程建设项目档案管理规定（水办[2005]480 号）,结合各工程具体情 况,特做如下规定：1、归档工程资料的整编范围 档案资料是指产生于整个工程建设全过程,包括从项目提出、可行性 研究、设计、决策、招投标、施工、质监、监理到各个阶段的验收等 过程中形成的应当归档保存的文字、图纸、图表、声像、计算材料等 不同形式与载体的各种历史记录包括监理管理文件、施工管理文件、 建设管理文件、质量监督文件、竣工验收文件等 2、工程档案资料的内容及分类 根据水利工程建设的实际情况，对实行监理的工程将归档资料分为三 卷，对未实行监理的的工程将归档资料分为二卷第一卷 建设管理资料1、工程建设前期工作文件材料 勘测设计任务书、报批文件及审批文件 规划报告书、附件、附图、报批文件及审批文件 项目建议书、附件、附图、报批文件及审批文件 可行性研究报告书、附件、附图、报批文件及审批文件 初步设计报告书、附件、附图、报批文件及审批文件 各阶段的环境影响、水土保持、水资源评价等专项报告及批复文件 各阶段的评估报告各阶段的鉴定、实验等专题报告招标设计文件 技术设计文件 施工图设计文件2、工程建设管理文件材料 工程建设管理有关规章制度、办法 开工报告及审批文件 重要协调会议与有关专业会议的文件及相关材料 工程建设大事记重大事件、事故声像材料 有关工程建设管理及移民工作的各种合同、协议书 合同谈判记录、纪要合同变更文件索赔与反索赔材料 工程建设管理涉及到的有关法律事务往来文件 移民征地申请、批准文件及红线图（包括土地使用证）、行政区域图、 坐标图移民拆迁规划、安置、补偿及实施方案和相关的批准文件 各种专业会议记录专业会议纪要有关领导的重要批示 有关工程建设计划、实施计划和调整计划 重大设计变更及审批文件有关质量及安全生产事故处理文件材料 有关招标技术设计、施工图设计及其审查文件材料 有关投资、进度、质量、安全、合同等控制文件材料 招标文件、招标修改文件、招标补遗及答疑文件 投标书、资质资料、履约类保函、委托授权书和投标澄清文件、修正 文件开标、评标会议文件及中标通知书 环保、档案、防疫、消防、人防、水土保持等专项验收的请示、批复 文件 工程建设不同阶段产生的有关工程启用、移交的各种文件材料 出国考察报告及外国技术人员提供的有关文件材料 项目法人在工程建设管理方面与有关单位（含外商）的重要来往函电 第二卷 监理管理资料 监理合同协议，监理大纲，监理规划、细则、采购方案、监造计划及 批复文件设备材料审核文件 施工进度、延长工期、索赔及付款报审材料 开（停、复、返）工令、许可证等 监理通知，协调会审纪要，监理工程师指令、指示，来往信函 工程材料监理检查、复检、实验记录、报告 监理日志、监理周（月、季、年）报、备忘录 各项控制、测量成果及复核文件质量检测、抽查记录 施工质量检查分析评估、工程质量事故、施工安全事故等报告 工程进度计划实施的分析、统计文件 变更价格审查、支付审批、索赔处理文件 单元工程检查及开工（开仓）签证，工程分部分项质量认证、评估 主要材料及工程投资计划、完成报表 设备采购市场调查、考察报告 设备制造的检验计划和检验要求、检验记录及试验、分包单位资格报 审表 原材料、零配件等的质量证明文件和检验报告 会议纪要监理工程师通知单、监理工作联系单 有关设备质量事故处理及索赔文件 设备验收、交接文件，支付证书和设备制造结算审核文件 设备采购、监造工作总结监理工作声像材料 其他有关的重要来往文件 第三卷 施工管理资料； 施工管理资料装订题纲规范如下： 档案包括五册： 第一册：工程施工管理工作报告(竣工报告)及工程建设设施清单 1． 单位工程验收鉴定书及分部工程验收签证 验收签定书格式要严格按照《水利水电建设工程验收规程》(SL223-2008 )中有关要求，按标准格式进行编写。

2．工程施工管理工作报告1) 工程概况⑴工程简介：工程名称、位置、工程规模、主要建设内容、主要经济 技术指标；工程合同开、竣工日期、合同价、主要合同工程量、材料 用量和工程项目清单⑵工程实际开、竣工日期、实际造价、实际完成工程量和实际完成工 程项目清单⑶工程参建各方：业主单位、监理单位、设计单位、施工单位和质量 监督单位2） 工程投标⑴投标过程 ⑵投标书编制原则3） 工程施工过程（1）施工组织管理（简述施工组织管理体系的建立及实施情况）、⑵施工总体布置、施工总进度及阶段施工进度安排情况（附施工场地 总平面布置图和施工进度表）⑶主要施工方法及经过（简述施工过程中分部工程或关键工序主主要 施工方法及应用于本工程的新技术、新方法、新设备、新工艺和施工 科研情况进行说明）⑷设计变更情况（施工过程中设计变更、施工方案变更、地质变更及 处理方案）4） 施工质量管理1施工质量保证体系的建立、质量措施及实施情况；⑵关键工序、隐蔽工程的质量控制及验收情况 ⑶质量事故及处理经过；⑷主要工程质量控制指标、施工控制方法、检测工具；⑸工程施工质量自检情况与质量数据分析；砂、石骨料、水泥品质、 砂浆及砼试块、回填压实数据及工程质量有关的检验成果统计分析；⑹简述工程项目的划分、该单位工程的单元工程个数、优良品率，分 部工程个数、优良品率，单位工程质量评定结果。

5) 文明施工与安全生产⑴文明施工情况⑵安全生产保证体系的建立及实施情况⑶施工环保措施6) 设计变更情况(1)设计变更的原因及其规模2)变更的工程量及投资7) 价款结算及财务管理合同价与实际结算价的分析、盈亏的主要原因等8) 经验与建议(建议包括施工单位对管理单位的运行管理意见)9) 附件⑴施工管理机构设置及主要工作人员情况表⑵投标时计划投入资源与施工实际投入资源情况表⑶工程施工管理大事记⑷移交工程设施清单及说明⑸施工总平面布置图第二册：竣工图纸竣工图是工程的真实反映，是水利工程档案的重要组成部分，必须做到图物相符，施工单位一定要在施工过程中认真做好施工记录、检测 记录、报验记录和签证，整理好变更文件，按规定及时编制好竣工图1. 凡按设计图纸施工没有变动的图纸，可由施工单位在原图上加盖 “竣工图”章，即为竣工图2．凡在施工中，虽有一般性的设计变更，但能在原图上加以修改、 补充、说明的，也可由施工单位在原施工图上修改、补充（修改、补 充的内容不得超过原图幅面的 1/3），并注明修改依据，然后加盖竣工 图章作为竣工图3.凡有施工中有重大设计变更，且原施工图不能代替的，应按变更后 的实际情况，重新绘制竣工图，并附以有关记录说明及变更依据，加 盖“竣工图”章，作为竣工图。

4．竣工图纸由施工单位负责编制每张竣工图均要加盖竣工图章， 并严格履行签字手续竣工图章应盖在每张竣工图的图签栏上方空白 处，并不得覆盖图中（原有）内容5．竣工图的图幅、绘制方法、图签栏的设置等均应符合国家“制图 标准”6．竣工图在原图上修改，修改部分必须用绘图笔或钢笔（蓝黑墨水） 绘制且要求图面整洁，字迹清楚，并不得影响未修改部分的完整性 7．竣工图应经监理审查并签字8.竣工图纸应按 GB10609.3—1989 技术制图的折叠方法成 A4 幅面（210mm X 297mm）,装订成册第三册：施工管理文件㈠施工依据1. 施工合同及施工技术文件2. 设计文件、设计交底会议经要、设计变更通知等㈡管理文件1. 质量监督站、业主、监理等单位来文、承包商内部管理文件2. 工程会议纪要3. 施工日记4．工程照片及其它 第四册：施工技术资料 首页附单位工程施工质量检验资料核查表，然后再按下列顺序装订下 列资料：一、保证资料1．原材料质量保证资料 原材料（钢材、水泥、砂石、止水防水、化工电工等）出厂合格证明、 材料检验报告及原始记录2．混凝土、砂浆配合比通知单、土壤击实实验报告 3．中间产品、质量保证资料⑴混凝土拌合物 按砼强度等级分类整理，应有砼拌合物质量评定表（表35、表 35-1、 表 35-2 ）及砼试块试验强度统计质量评定表（表 36）及砼试块试压 报告。

⑵水泥砂浆拌合物 按水泥强度等级分类整理，应有砂浆质量评定表（表 32）及同一验 收批砂浆强度检验评定表（表 34）及砂浆试块试压报告⑶混凝土预制件（块）检验资料工厂化生产的预制构件应符有出厂质量合格证或质量检验报告并符 有砼配合比试验报告及部分砼试块试压报告单（复印件应加盖单位公 单）及有关资质证明材料（复印件应加盖单位公单）4．金属结构与启闭机、机电产品（合格证、安装、调试运行记录） 二、单位、分部工程开工申请及监理批复资料 1．单位工程开工申请资料及监理回复附件：① 合同项目开工申请表CB14②施工技术方案申请表CB01③施工进度计划申请表 CB02 ④现场组织机构及主要人员报审表CB06 ⑤材料（构配件）进厂报验单CB07⑥施工设备报验单CB08⑦施工放样报验单CB112．分部工程开工申请资料及监理回复附件：（1）分部工程开工申请表CB15⑵施工进度计划申请表CB02 ⑶分部工程施工方案、技术措施及质量保证措施⑷材料/构配件进 场报验单CB07⑸施工放样报验单第五册：施工质量评定资料1．工程项目划分表（由项目法人组织监理、设计及施工等单位进行 工程项目划分，并确定主要单位工程、主要分部工程、重要隐蔽单元 工程和关键部位单元工程。

项目法人在主体工程开工前将项目划分表 及说明书面报质量监督机构确认项目划分应结合工程结构特点、施 工部署及施工合同要求进行，划分结果应有利于保证施工质量以及施 工质量管理2、 单位工程报验单；单位工程质量评定表3、 分部工程报验单；分部工程质量评定表4、单元工程报验单；单元工程质量评定表。
