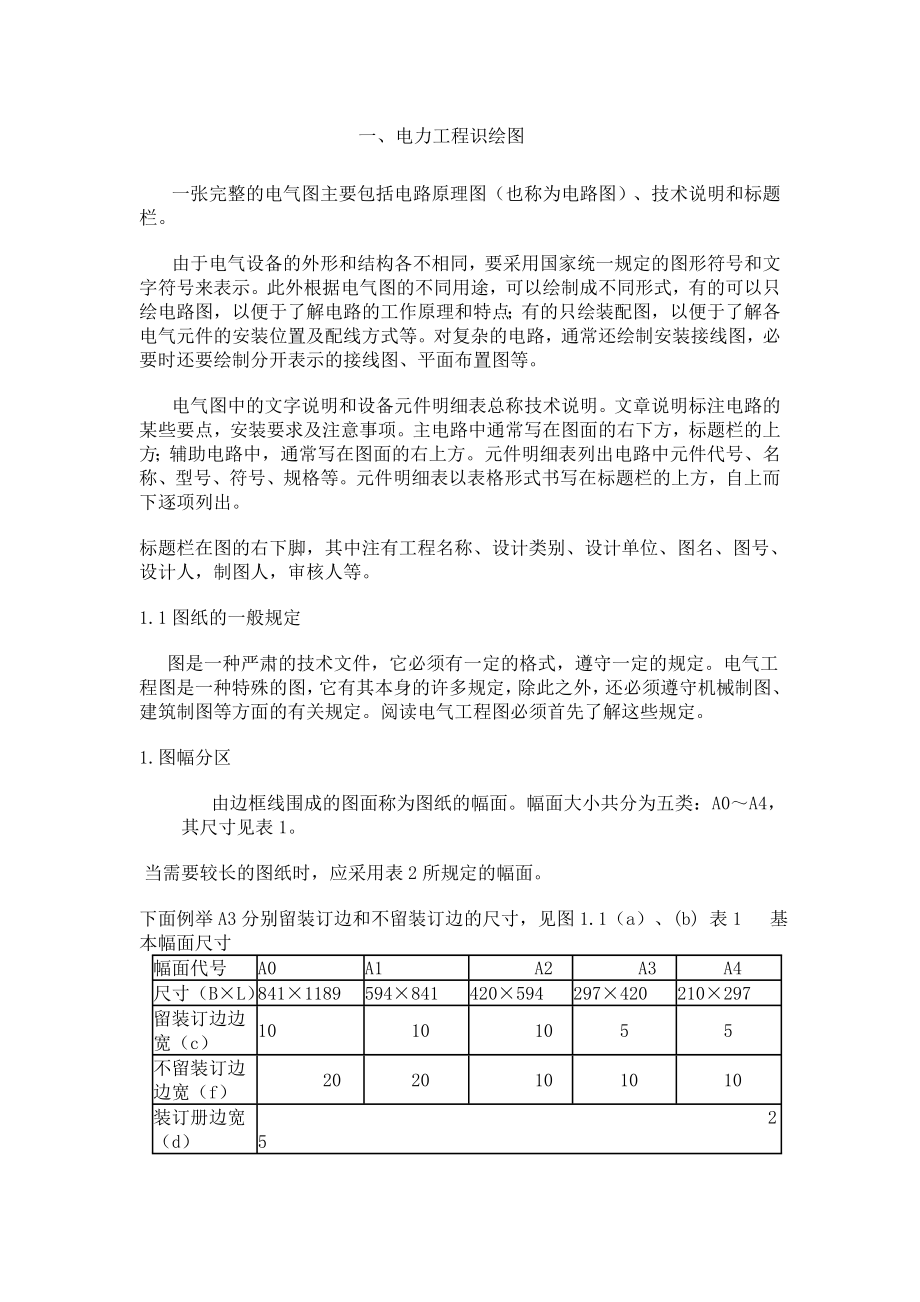

一、电力工程识绘图一张完整的电气图主要包括电路原理图（也称为电路图）、技术说明和标题栏由于电气设备的外形和结构各不相同，要采用国家统一规定的图形符号和文字符号来表示此外根据电气图的不同用途，可以绘制成不同形式，有的可以只绘电路图，以便于了解电路的工作原理和特点；有的只绘装配图，以便于了解各电气元件的安装位置及配线方式等对复杂的电路，通常还绘制安装接线图，必要时还要绘制分开表示的接线图、平面布置图等电气图中的文字说明和设备元件明细表总称技术说明文章说明标注电路的某些要点，安装要求及注意事项主电路中通常写在图面的右下方，标题栏的上方；辅助电路中，通常写在图面的右上方元件明细表列出电路中元件代号、名称、型号、符号、规格等元件明细表以表格形式书写在标题栏的上方，自上而下逐项列出标题栏在图的右下脚，其中注有工程名称、设计类别、设计单位、图名、图号、设计人，制图人，审核人等1.1图纸的一般规定图是一种严肃的技术文件，它必须有一定的格式，遵守一定的规定电气工程图是一种特殊的图，它有其本身的许多规定，除此之外，还必须遵守机械制图、建筑制图等方面的有关规定阅读电气工程图必须首先了解这些规定1.图幅分区 由边框线围成的图面称为图纸的幅面。
幅面大小共分为五类：A0～A4，其尺寸见表1当需要较长的图纸时，应采用表2所规定的幅面下面例举A3分别留装订边和不留装订边的尺寸，见图1.1（a）、(b) 表1 基本幅面尺寸 幅面代号 A0A1 A2 A3 A4 尺寸（B×L） 841×1189594×841420×594297×420210×297留装订边边宽（c） 10 10 10 5 5 不留装订边边宽（f） 20 20 10 10 10 装订册边宽（d） 25 表2 较长图纸的实际幅面幅面代号A3×3 A3×4 A4×3 A4×4 A4×5尺寸（B×L） 420×891420×1189297×630297×841297×1051图1.1 （a） 留有装订边的A3图框图1.1 (b) 不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区图幅分区的方法是将图纸相互垂直的两边的两边加以等分分区数为偶数，每一分区的长度为25～75mm。
每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号见下图1.2图1.2 图幅分区示意图 图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示如在图1.2中，继电器线圈区号为B5，电阻的区号为C52.图的布局 图的合理布局会对正确、快速的读图带来很大影响图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置例如在图1.3（a）、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作如不按这一顺序阅读则很难读懂 （a） 水平布局 (b) 垂直布局图1.3 图的布局示例3.连接线连接线是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线根据各种图形和图面情况不同，连接线有多种表示方法导线的一般表示方法见图1.4。
连接线应采用实线，计划扩展的内容用虚线为了突出某些电路、功能等，可以采用不同粗细的连接线，主电路、主信号通路可采用粗线，其余用细线a)导线的一般符号 (b)三跟导线 (c)n跟导线 (d)三相带中性交流电路 (e)8芯控制电路(f)柔软导线 (g)屏蔽导线 (h)2股绞合导线 (i)分支与合并 (j)相序变更 (k)电力电缆 图1.4 电气图中导线的一般表示方法4.注释、详图和技术数据的表示方法(1)注释当含义不便于用图示形式表达清楚时，可在图上采用注释注释可采用两种方式：一是直接放在所要说明的对象附近；二是将注释放在图面上的其他适当位置当图中出现多个注释时应该把这些注释按编号顺序放在图纸边框附近2)技术数据的表示方法①标注在图形符号旁；②标注在图形符号内；③以表格的形式给出在图1.5（a）中，连接线为水平布置，数据尽可能标注在符号的下方；在图1.5（b）中，连接线为垂直布置，其数据尽可能标注在项目代号的下方图1.5 技术数据的表示方法1.2 制图基本知识 要想绘制一张好图，对于整个图面的布局要注意以下几点：1）精心构思，做到心中有数。
对整个图面要表达的内容（如有哪些图形、各个图形之间的相互位置，图形的功能及组成元件，文字符号，要标注的内容，设备元件名细表，技术说明等）及各部分所占位置、尺寸进行缜密构思，做到心中有数可先画草图再绘成整个图形2）进行规划，确定各部分的位置在确定图面表达内容和做出草图的基础上，确定要表达的各个部分的位置关系，再进行合理布局3）找出基准、逐步绘制要把整个图幅的基准线轻轻画出，作为进一步画图的基准在此基础上就可以进行设备的布局，进行画图了1.3 电气符号电气符号包括图形符号、文字符号和回路标号三种电路图是利用这些符号来表示它的构成和工作原理的1.图形符号图形符号分为基本符号、一般符号和明细符号表3 一次回路部分常用电气设备的图形符号 2.文字符号文字符号分为基本文字符号和辅助文字符号两类1)基本文字符号基本文字符号分为单字母文字符号和双字母文字符号两种单字母文字符号是按大小写的拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示双字母文字符号由一个表示种类的单字母文字符号与另一字母组成，组合形式一般由单字母在前、另一字母在后的次序标出表4 电气设备常用的文字符号（2）辅助文字符号 辅助文字符号是用来表示电气设备、装置和元件及线路的功能、状态和特征的。
如“SYN”表示同步，“L”表示限制，“RD”表示红色等1.4 项目代号1.含义 在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等，称为项目而用以识别图、表图、表格中和设备上的特定的代码称为项目代号项目代号是由拉丁字母、阿拉伯数字、特定的前缀符号，按照一定规则组合而成的代码2.项目代号的构成一个完整的项目代号有4个代号段组成，分别是：(1)种类代号段，其前缀符号为“-”(2)高层代号段，其前缀符号为“=”(3)位置代号段，其前缀符号为“+”(4)端子代号段，其前缀符号为“：”1)种类代号——用以识别项目种类的代号种类代号是项目代号的核心部分，一般有字母代码和数字组成2)高层代号——系统或设备中任何较高层次项目的代号高层代号具有“总代号”的含义高层代号可用任意选定的字符、数字表示3)位置代号——项目在组件、设备、系统或建筑物中的实际位置的代号位置代号一般由自行选定的字符或数字表示4)端子代号——用以同外电路进行电气连接的电器的导电件的代号，通常采用数字或大写字母表示一个项目代号可由一个代号段组成（较简单的电气图只标注种类代号或高层代号），也可由几个代号段组成例如：S1系统中的开关Q4，在H84位置中，其中A号端子，可标记为：“+H84=S1-Q4：4A”3.电气图的表示方法图所要表达的内容是元件和连接线，图形符号、文字符号是组成电气图的要素。
4.识图步骤1） 阅读设备说明书阅读设备说明书，目的是了解设备的机械结构、电气传动方式、对电气控制的要求、设备和元器件的布置情况，以及设备的使用操作方法、各种按钮、开关等的作用 2）看图纸说明看图纸说明，搞清楚设计的内容和施工要求，就能了解图纸的大体情况，抓住看图的要点图纸说明包括图纸目录、技术说明、设备材料明细表、元件明细表、设计和施工说明书等，由此对工程项目的设计内容及总体要求做大致了解，有助于抓住识图的重点内容然后看有关电气图步骤是：从标题栏、技术说明到图形、元件明细表，从总体到局部，从电源到负载，从主电路到辅助电路，从电源到元件，从上到下，从左到右 3）看电气原理图 为了进一步理解系统或分析统的工作原理，需要仔细的看电路图看电路图时要分清主电路和辅助电路，交流电路和直流电路，再按先看主电路后看辅助电路的顺序读图 看主电路时，一般是由上而下，即由电源经开关设备及导线向负载方向看，也就是看电源是怎样给负载供电的看辅助电路时，从上而下，即先看电源，再依次看各个回路，分清各副电路对主电路的控制、保护、测量、指示、监视功能，以及组成和工作原理 4）看安装接线图 接线图是以电路为依据的，因此要对照电路图来看接线图。
看接线图时同样是先看主电路，再看辅助电路看主电路时，从电源引入端开始，顺序经开关设备、线路到负载看辅助电路时，要从电源的一端到电源的另一端，按元件连接顺序对每个回路进行分析 接线图中的线号是电气元件间导线连接的标记，线号相同的导线原则上都可以接在一起由于接线图多采用单线表示，因此对导线的走向应加以辨别，还要搞清楚端子板内外电路的连接 5）看展开接线图 识读展开接线图时，应结合电路图一起进行 看展开图时，一般是先看各展开回路名称，然后从上到下、从左到右识读需要注意的是，在展开图中，同一电气元件的各部件是按其功能分别画在不同回路中的（同一电气元件的各部件均标注同一项目代号，其项目代号通常用文字符号和数字编号组成），因此读图时要注意该元件各部件动作之间的相互联系 6）看平面、剖面布置图 看电气布置图时，要先了解土建、管道等相关图样，然后看电气设备（包括平面、立体位置），由投影关系详细分析各设备具体位置及尺寸，并弄清楚各电气设备之间的相互关系，线路引入、引出、走向等 当然，由于要识读的图样类型不同，识读时的步骤也各有差异，在实际读图时，要根据图形的类型作相应调整 1.5 电力系统图的识读 变电所主接线图的识读一、接线形式 主接线的基本形式有单母线、双母线和桥式接线三种。
1.单母线接线 （a） 不分段 （b） 分段 （c） 单母线分段带旁路母线图1.6单母线接线单母线不分段主接线，见图1.6（a），其优点是线路简单、使用设备少、造价低；缺点是供电可靠性和灵活性差，当母线或隔离开关发生故障时将造成用户停电因此，仅适用于容量较小和对供电可靠要求不高的中小型工厂单母线分段式接线，见图1.6（b），根据电源数目把母线分段运行其优点是母线或隔离开关故障时，负荷可以不要全部切断单母线分段带旁路母线式主接线，见图1.6（c），其特点是把主母线用断路器分段，且有一旁路母线配合当检修设备时，可用旁路母线供电，减少停电时间他适用于配电线路较多、负荷较重的主变电所或高压配电所 2.双母线主接线电路见图1.7，这种接线方式运行可靠和灵活两根母线互为备用，当一条母线停电或有故障时，不影响其他线路的正常供电它适用于供电可靠性要求很高的大型工厂总降压变电所的3.5～10kV的母线系统 图1.7 双母线主接线2.桥式主接线（a）内桥 （b）外桥图1.8 桥式主接线电路见图1.8，它适用于具有二回路的电源进线、两台变压器终端的工厂总变电所，其特点是有一条跨接的“桥”。
1）内桥主接线，见图1.8（a），跨接桥（断路器QF3支路）靠近变压器侧，它可以提高输电线的灵活性例如当线路L1发生故障检修时，把断路器QF1断开，此时可由线路L2通过跨桥使变压器T1受电而不致停电当线路L2故障检修时，可由L1供电它适用于35kV以上的长线路和变压器不需经常操作的系统2）外桥主接线，见图1.8（b）将跨接桥接在靠近线路侧，使变压器的切除和投入都比较方便它适用于35kV以上供电线路较短且变压器要经常操作的系统 二、变电所主接线图实例 图1.9 有两台主变压器的降压变电所的一次回路图电力系统一次回路图的形式很多，但识图的方法是一致的，看一次回路图一般可从主变压器开始，了解主变压器的技术参数，然后向上看高压一次侧的母线接线形式，再看其低压侧的母线接线形式图1.9为装有两台主变压器的降压变电所的一次回路图识图时，先看主变压器，由主变压器符号的标注可知，变压器T1和T2的容量都为6300KVA，电压由35KV变为10KV，接线组别为Y，d11高压侧的母线接线形式为外桥式接线，两路进线的隔离开关带有接地隔离开关，桥路的两侧装有避雷器F及电压互感器TV变压器低压侧为单母线分段式接线，每台变压器各供一段母线，当有一台变压器停电时，通过母联断路器，由一台主变压器向WB1和WB2二段10KV母线供电，保证了重要负荷不间断供电。
每段10KV母线都有架空出线和电缆出线，架空出线的出口处都装有避雷器在10KV WB1段母线上装有一台50KVA的所用变压器，并经过电缆和WB2段母线相连，使WB1、WB2两段母线都能向所用变压器供电，保证了所用电源的可靠性另外，在两段母线都装有电压互感器和避雷器，作计量和防雷保护用电力系统二次回路识图二次回路图是由二次设备，如监察用表计、测量用表计、控制开关、继电器等所组成的电气连接回路当一次设备发生故障时，继电保护能将故障部分迅速切除，并发出信号，以保证一次设备安全、可靠、经济、合理地运行二次设备都为低压设备绘制二次回路图的基本原则，是将所有二次设备、元件用国家统一规定的相应图形符号、文字符号或数字符号表示出来，其间的连接线按照实际连接的顺序绘出二次回路图按其用途可分为原理图、展开图、屏面布置图、单元安装图和端子排图几种一、设备的图形符号表4 二次回路中部分常用设备的图形符号1.图中设备位置的表示方法(1)表示导线去向的位置标记在采用图幅分区的电路图中，查找水平布置的电路，需标明行的标记而垂直布置的电路，需标明列的标记对复杂的电路，需要标明行与列的组合如图1.10，=E1/112/D表示三相电源线L1、L2、L3接至配电系统：E1的第112张图的D行。
图1.10 表示导线去向位置的标记示例(2)表示图形符号在图上的位置如图1.11，接点处标记2/2表示触点43-44的驱动线圈图形符号在第二张图纸的2列，而标记2/8表示触点83-84的驱动先驱图形符号在第2张图的8列 图1.11 表示图形符号位置的标记示例2. 图上元件符号的表示法图上元件符号的表示法有集中表示法、半集中表示法和分开表示法三种如图1.12 （a）集中表示法 (b)半集中表示法(c)分开表示法图1.12 继电器图形符号的三种表示法二、回路原理图的识图图1.13 定时限过电流保护原理电路图图1.13所示为按照新标准画出的10KV线路的定时限过电流保护的原理图图中一次设备由母线WB、隔离开关QS、断路器QF和两台电流互感器TA1、TA2组成，电流互感器接成不完全星形接线图中二次回路由过电流继电器KA1、KA2，时间继电器KT，保护出口中间继电器KM，信号继电器KS，连接片XB组成若发生L1、L2相间短路时，此时TA1一次侧通过短路 电流当TA1二次侧输出的电流值大于电流继电器KA1的整定值时，保护启动，KA1动合触点闭合，此时的直流控制电流途径为： “+”——KA1触点——KT线圈——“-”，KT启动，经整定的延时后，KT延时动合触点闭合。
“+”——KT延时动合触点——KS线圈——KM线圈——“-”，YT跳闸线圈带电，使断路器跳闸，图中连接片XB作保护的投入或退出用三、二次展开图的识图（a）一次示意图 （b）交流回路图 （c）直流保护图 （d）信号回路图1.14 10KV线路定时限过电流保护时展开图在拿到一张展开图后，按以下的要求和顺序识图 (1)首先要了解各种控制电器和几系电器的简单结果及动作原理图1.14所示为图1.13的水平布置的展开图，在图1.14（b）中各电流互感器二次绕组电流回路中，接如相应的电流几电器KA1和KA2线圈图1.14（c）为直流保护回路，直流电源由控制电源小母线+WC、-WC，经熔断器FU1、FU2引下，所有回路的接线在控制电源的正、负极间分为一系列独立的水平段其动作顺序是每行从左到右，全图为从上到下，如KA1和KA2动作，他们的动合触点闭合、接同KT线圈；经一定的延时，KT动合触点闭合，启动信号继电器KS和中间继电器KM，KM动合触点闭合，接同了跳闸线圈YT的33回路使断路器QF跳闸在图1.14（d）的信号回路中，由“信号”小母线+WS和灯光信号小母线WL引下，KS动作后，其相应的触点KS闭合，发出“掉牌未复归”灯光信号。
(2)图中所示继电器触点和电气设备辅助触点的位置都是“正常状态”，即继电器线圈中没有电流、继电器没有动作时所处的状态 四、二次接线图图1.15 简化法表示的端子排图(二)单元安装接线实例 图1.16 10KV线路定时限过电流安装接线图图1.16所示的10KV线路定时限过电流保护的安装接线图，他包括屏侧的的端子排接线、屏体背面的设备安装接线和屏顶设备的接线 识图步骤如下： 第一步：对照图1.14，了解该单元接线有哪些设备组成及其动作原理从图1.17端子排的顶端方框内标注该端子排的项目代号-X1，此图的安装单元为+A4屏，屏上装有8个项目：熔断器FU1，FU2，继电器有KA1、KA2、KT、KM、KS和连接片XB因屏上只有一个安装单位，所以设备项目代号用简化编号法编为1、2、3、4、5、6、7、8屏顶部分有四条小母线，控制回路小母线+WC、-WC，信号回路辅助小母线WS+信号未复归”光字牌小母线WL控制回路熔断器FU1、FU2，屏左侧装有20个端子组成的端子排X1 第二步：参照图1.14先看交流回路，交流回路有一组互感器TA1、TA2接成不完全星形，通过控制电缆112号的三根芯线1号、2号、3号连接到端子排的1、2、3实验端子。
然后通过连接线号为A11、C11、N11导线分别接到3：2、4：2、4：8设备端钮上3：2表示连接到屏上项目代号3的端钮②；4：2和4：8表示连接到项目代号4的端钮②和⑧上构成了保护的交流回路 第三步：看直流保护回路，控制电源从屏顶直流控制小母线+WC、-WC，经熔断器FU1、FU2分别引到端子排X1的6、9端子，其导线编号为01、02X1端子排的6端子与屏上项目代号3的端钮①连接，在屏上通过项目3的端钮①和项目代号4的端钮①连接在图上标出远端标记4：1，而在项目4的端钮①上标记远端标记3：1 从原理图上看，KA1和KA2的触点并联后再和KT连接，所以在屏背接线图上，项目3和4的端钮③相并联，在项目3的端钮③上标出4：3，项目4的端钮③旁标出3：3然后，由项目4的端钮③旁标出5：7与项目5的端钮⑦相连接，在项目5的端钮⑧与端子排X1的9端子连接，接通了“-”控制小母线时间继电器启动，经延时后，其接点KT闭合，由端子排X1：7，供KT的端钮③，然后由KT的端钮⑤接通KS的端钮②，KS的端钮④接通KM的端钮①，KM端钮②与端子排X1的15连接，接通了-WC，使KM和KS启动KM的接点闭合，通过连接片XB的端钮②，经端子排X1的12，通过33跳闸回路接头跳闸线圈使锻炼器跳闸。
第四步：看信号回路，从屏顶信号小母线+WS和光字牌灯光小母线WL到端子排X1的16、17端子而和项目7端钮①、③连接 图1.16是采用远端标号法画出的导线连接，由编写的标号可以清楚地找到需连接的端子在实际接线时可利用插图画出相应继电器内部的详细结构符号来了解对应继电器信息 设备的项目代号编法如下：在安装接线图中，当同一屏上安装着不同装置的二次备时如发电机、变压器、线路、母线、断路器等装置，这些装置叫作安装单位为 区分同一屏上不同安装单位的设备，可采用罗马数字Ⅰ、Ⅱ、Ⅲ…来表示安装单位编号如图1.17 图1.17 安装接线图中设备编号举例 二、展 开 接 线 图 的 绘 制展开式原理接线图是将二次设备按线圈和接点的接线回路展开分别画出，组成多个独立回路，作为制造、安装、运行的重要技术图纸，也是绘制安装接线图的主要依据展开接线图的特点是以分散的形式表示二次设备之间的电气连接在展开图中，交流电流回路、交流电压回路、直流回路分别画成几个彼此独立的部分；同一仪表的线圈、同一元件的线圈和触点分开画在各自相应不同的回路中，但采用相同的文字符号图形右边有对应的文字说明，表明回路名称、用途等，便于阅读、分析。
绘制和阅读展开图通常遵守的规则是：各回路的排列顺序一般是先交流电流回路、交流电压回路，后直流回路在每个回路当中，对交流回路来说按a、b、c（u、v、w）相序排列；对直流回路则是按保护的各元件动作顺序由上而下逐行排列，每一行中继电器接点线圈等的连接顺序按实际连接顺序绘制，因此，阅读展开图时应从右图的文字说明起，先交流后直流，由上到下，由左到右；对各种继电器和装置，先看起动线圈，再找相应的触点导线、端子都有统一规定的回路编号和标号，便于分类查找、维修和施工下面以6～10KV线路保护（图一 ：原理接线图；图二：展开图）展开图为例加以分析:右侧是主接线示意图，用来表示该二次接线与其之间的联系位置以及作用范围；左侧是保护回路展开图，展开图自上而下为交流电流回路、直流操作回路和信号回路三部分构成交流电流回路由电流互感器TA的二次绕组供电，TA仅装于A、B两相，其二次绕组分别接入电流继电器KA1、KA2的线圈，然后用一根公共线引回构成不完全星形接线保护装置的动作顺序如下：当被保护线路发生过电流时，电流继电器KA1、KA2动作，其常开触点闭合，接通时间继电器KT的线圈回路，其延时闭合的常开接点延时闭合，又因断路器QF在合闸状态，其常开触点也应闭合，故跳闸回路接通。
于是跳闸线圈YT中有电流流过，使断路器跳闸同时，信号继电器KS动作并掉牌由上可知，展开图接线清晰，易于阅读，又便于了解整套装置的动作程序和工作原理，特别在复杂电路中优点更为突出，因此在发电厂和变电站中得到广泛应用另外，二次接线图中所有开关电器、继电器和接触器的触点都按照它们的正常状态来表示，所谓正常状态，对于开关电器，是指其断路时的状态；对于继电器和接触器，则是指其线圈无电压失磁的状态三、线路保护安装图的绘制（一）、展开接线图中的回路编号二次安装接线图是供二次回路安装用的施工图纸如果控制屏及继电保护屏是由制造厂装配，则订货时必须向制造厂提供以下原始资料：即二次回路展开接线图、屏面布置图和端子排图制造厂根据这些原始资料进行备料及绘制屏面开孔加工图及屏背面接线图成品出厂时，制造厂向订货者连同产品一起提供屏背面接线图，它是现场安装校验及运行检修所不可缺少的重要资料为了便于安装施工和在投入运行后进行维护检修，在展开接线图中应进行回路编号编号应该做到：（1）根据编号能了解该回路的用途；（2）根据编号进行正确的连接下面介绍国内应用较广的一种编号方法回路编号由三个及以下的数字组成，对于交流电路为了区分相别，在数字前面还加上A、B、C、N等文字符号。
对于不同用途的回路规定了编号数字的范围，对于一些比较重要的常见回路（例如直流正、负电源回路，跳、合闸回路）都给予了固定的编号二次回路的编号，根据等电位原则进行就是在电气回路中接于一点的全部导线都用同一个编号表示当回路经过开关或继电器触点等隔开后，因为在触点断开时触点两端已不是等电位，所以应给予不同的编号直流回路的数字标号组见表3-1 表中中文字一、二、三、四表示四个标号组，每一组用于由一对熔断器引下的控制回路编号，例如对于三绕组变压器，每一侧装一台断路器，其符号分别为QF1、QF2和QF3，则对每一台断路器的控制回路应取相对应的编号例如对QF1取101~199，对QF2取201~299，对QF3取301~399直流回路编号方法为：先从正电源出发，以奇数顺序编号，直到最后一个有压降的元件为止如果最后一个有压降的元件的后面不是直接连在负极上，而是通过连接片、开关或继电器触点接在负极上，则下一步应从负极开始以偶数顺序编号至上述已有编号的结点为止 表3-1 直流回路的数字标号组回 路 名 称数字标号组一二三四正电源回路1101201301负电源回路2102202302合闸回路3～31103～131203～231303～331绿灯或合闸回路监视继电器回路①5105205305跳闸回路33～49133～149233～249333～349红灯或跳闸回路监视继电器回路①35135235335备用电源自动合闸回路②50～69150～169250～269350～369开关设备的位置信号回路70～89170～189270～289370～389事故跳闸音响信号回路90～99190～199290～299390～399保护回路01～099（或J1～J99）发电机励磁回路601～699信号及其它回路701～999注：①对接于断路器控制回路内的红灯和绿灯回路，如直接自控制回路电源引接时，该回路可标注与控制回路电源相同的标号。
②在没有备用电源自动投入的安装单位接线图中，标号50~69可作为其他回路的标号，但当回路标号不够用时，可以向后递增交流回路数字标号组如表3-2所示电流互感器及电压互感器二次回路编号是按一次接线中电流互感器与电压互感器的编号相对来分组的例如在一条线路上装两组电流互感器，其中：一组供继电保护用，取符号为TA1；另一组供测量表计用，取符号为TA2，则对TA1的二次回路编号应取A411~A419、B411~B419、C411~C419和N411~N419，对TA2的二次回路编号应取A421~A429、B421~B429、C421~C429和N421~N429，以此类推交流电流与电压回路的编号不分奇数与偶数，从电源处开始按顺序编号虽然对每只电流互感器只给九个号码，但一般情况下已足够用表3-2 交流回路数字标号组 回路名称 互感器的文字符号及电压等级 回 路 标 号 组 A相 B相 C相 中性线 零序 保护装置及测量表计的电流回路TAA401~A409B401~B409C401~C409N401~N409L401~L409TA1A411~A419B411~B419C411~C419N411~N419L411~L419TA2A421~A429B421~B429C421~C429N421~N429L421~L429TA9A491~A499B491~B499C491~C499N491~N499L491~L499TA10A501~A509B501~B509C501~C509N501~N509L501~L509TA19A591~A599B591~B599C591~C599N591~N599L591~L599保护装置及测量表计的电压回路TVA691~A609B691~B609C691~C609N691~N609L691~L609TV1A611~A619B611~B619C611~C619N611~N619L611~L619TV2A621~A629621~B629621~C629621~N629621~L629在隔离开关辅助触点和隔离开关位置继电器触点后的电压回路110kVA(B、C、N、L、X) 710~719220kVA（B、C、N、L、X） 720~72935kVA（B、C、N、L） 730~7396~10kVA（B、C） 760~769绝缘监察电压表的公用回路A700B700C700N700母线差动保护公用的电流回路110kVA310B310C310N310220kVA320B320C320N32035kVA330C330N3306~10kVA360C360N360控制、保护、信号回路A1~A399B1~B399C1~C399N1~N399展开图中的小母线用粗线条表示，并注以文字符号，在控制和信号回路中的一些辅助小母线和交流电压小母线，除文字符号外，还给予固定的数字编号。
二）、安装接线图1. 安装接线图和原理图、展开图不同，它不是用来说明动作原理，而是作为安装、接线、整定实验时的依据安装图包括屏面布置图、屏后接线图和端子排图1）屏面布置图是将安装于屏面上的设备和仪表按比例画出其实际位置和大小， 便于设备安装，是绘制屏后接线图的依据，如图2-1所示2）端子排图是表示屏上需要安装的端子数目、类型、排列次序及端子与屏上设备及屏外设备连接情况的图纸3）屏后接线图是表明屏内设备在屏背后的引出端子之间的连接情况，以及引出端子与端子排之间的连接关系的图纸屏后接线图与屏面图相比，上下位置相同，左右位置相反2. 安装图的绘制及阅读（1） 端子排图1) 继电保护屏内设备和屏外设备的连接，必须经过接线端子，将许多接线端子组装成一排，称为端子排2) 每个安装单位有一个单独的端子排端子排的上部标有安装单位的编号及名称，端子排内各端子，自上而下按顺序用阿拉伯数字1、2、3等加以编号如图3－2所示3) 端子排一般布置在屏后的两侧4) 安装图中，端子排靠近屏内的一侧，标明和这个端子相连的屏内设备的标号及端子号。
端子排外侧则标明和这个端子相连的屏外设备的标号及连接导线的回路编号 图3－2端子排图（2） 屏后接线图1) 根据屏面布置图，绘制出屏后设备的位置，每一设备的内部接线，简单的可不画出，复杂的则画出 2) 对设备进行编号安装图中各设备的上方均有编号，通常标在一个圆圈内编号的内容包括： a) 安装单位编号，为了区分不同一次设备的保护装置，避免混乱，每一个一次设备所属的继电器及元件，均划分为一个安装单位并加以编号安装单位编号通常采用罗马数字Ⅰ、Ⅱ、Ⅲ等 b) 设备顺序号，每个安装单位内的继电器、元件等设备，按从左自右自上而下的顺序，用阿拉伯数字1、2、3等加以编码 c) 设备文字符号，应与展开图中的文字符号一致如图2-3所示 图3－3 设备文字符号3) 屏内设备之间的连接表示 屏内设备间的电气连接，因为线条较多，绘制查阅都很困难因此一般不画出连接线条，而是采用在设备端子旁加标注的办法，来说明该端子上连接导线的去向端子的标注广泛采用“相对编号法”就是当甲、乙两个端子用导线相连时，在甲端子上标乙端子的号，在乙端子上标甲端子的号，即每一端子旁边所标明的正是通过导线与之相连的对象，所以称为“相对编号法”。
如图3－4所示图3－4 屏内设备之间的连接（a）展开图 （b） 安装图 线路保护的安装与调试1、绘制展开图和安装图（1）、下图3－1为35kV线路单相式保护原理图，请根据该图出绘制展开图（要求标示出继电器线圈、触点接线端子号）图4－1 35kV线路单相式保护原理图（2）、根据展开图采用“相对编号法”绘制图3－2屏后接线图和端子排图（熔断器及警铃已经在端子排上绘出）图4－2 35kV线路单相式保护屏后接线图2、 拆线（1） 为了节约，在进行二次配线实习时，均采取将上一组实习的配线拆下继续使用2） 拆线时先拆端子排，再自下而上拆屏内接线，最后松开绑扎管，拆线时，将落下的螺钉、螺帽、垫圈等拾起备用3） 将拆下的导线整理平直（可用改刀木柄将其抹直或用张紧的办法将其拉直），注意不要使其绝缘、线芯受损4） 将长、短线分开，以便选线2. 根据安装图进行二次配线（1） 工艺要求：1) 屏内配线，一般选用1.5mm2单根铜芯塑料线，同一屏所有的导线颜色应该一致连接导线不允许中间有接头。
2) 屏上同一走向的导线要排成线束，配线的走向应简洁清晰、横平竖直、整齐美观，尽量减少交叉连接3) 导线转角时应有适当的弧度，不能弯成直角，以免导线折断造成隐患4) 每个接线端子最多只能连接两根导线5) 同一屏内标号头形式要一致，标号头的编号与安装图一致6) 导线的接头应按顺时针方向弯成内径比端子接线螺杆外径大0.5~1mm的圆圈圆圈开始弯曲的部分距离标号头应有2mm的间隙2） 安装（布线）顺序1) 布线先从相邻继电器开始，即先布短线，后布长线，最后布端子排的接线，使长线盖住短线，使之整齐美观2) 布线时，先用一根细铜线，按屏上电器的位置，量出需要连接的导线的实际长度，选线（选择与其长度相同或稍长的导线）3) 选出的线按照要求剥去线端的绝缘层，剥线的长度如表4－1所示；然后套上写有编号的标号头表4－1绝缘导线接线时的剥线长度端子螺丝直径（mm）34567剥线长度（mm）15182124284) 将剥去绝缘层的导线，用尖咀钳或圆头钳弯成圆圈，弯时不要损伤线芯表面。
5) 将导线接到接线螺杆或端子排上，安装时注意圆圈的弯曲方向与拧紧螺丝的方向一致6) 端子排布线时应特别注意，应先接继电器，后上端子排，从上往下分支7) 布线完成后，进行导线绑扎将长线放在外面，交叉处遮盖起来，绑扎一般只在转弯处和分支处进行3. 校对接线（1） 以展开图为依据，用干电池试灯（校对灯）对每一支路逐一进行检查，校对灯示意图如图4－3所示：图4－3 校对灯示意图（2） 检查回路时应注意：（3） 交、直流回路不应存在短路和接地现象；1) 电压回路不应短路；2) 电流回路不应开路；3) 与设备、元件的连接应正确；4) 螺杆、螺帽、连接片应拧紧4. 整组试验（1） 将继电保护屏按图接线（2） 用继电保护调试仪模拟输入，检测继电保护能否正确动作如果不能动作，还应该对故障进行分析和处理。
