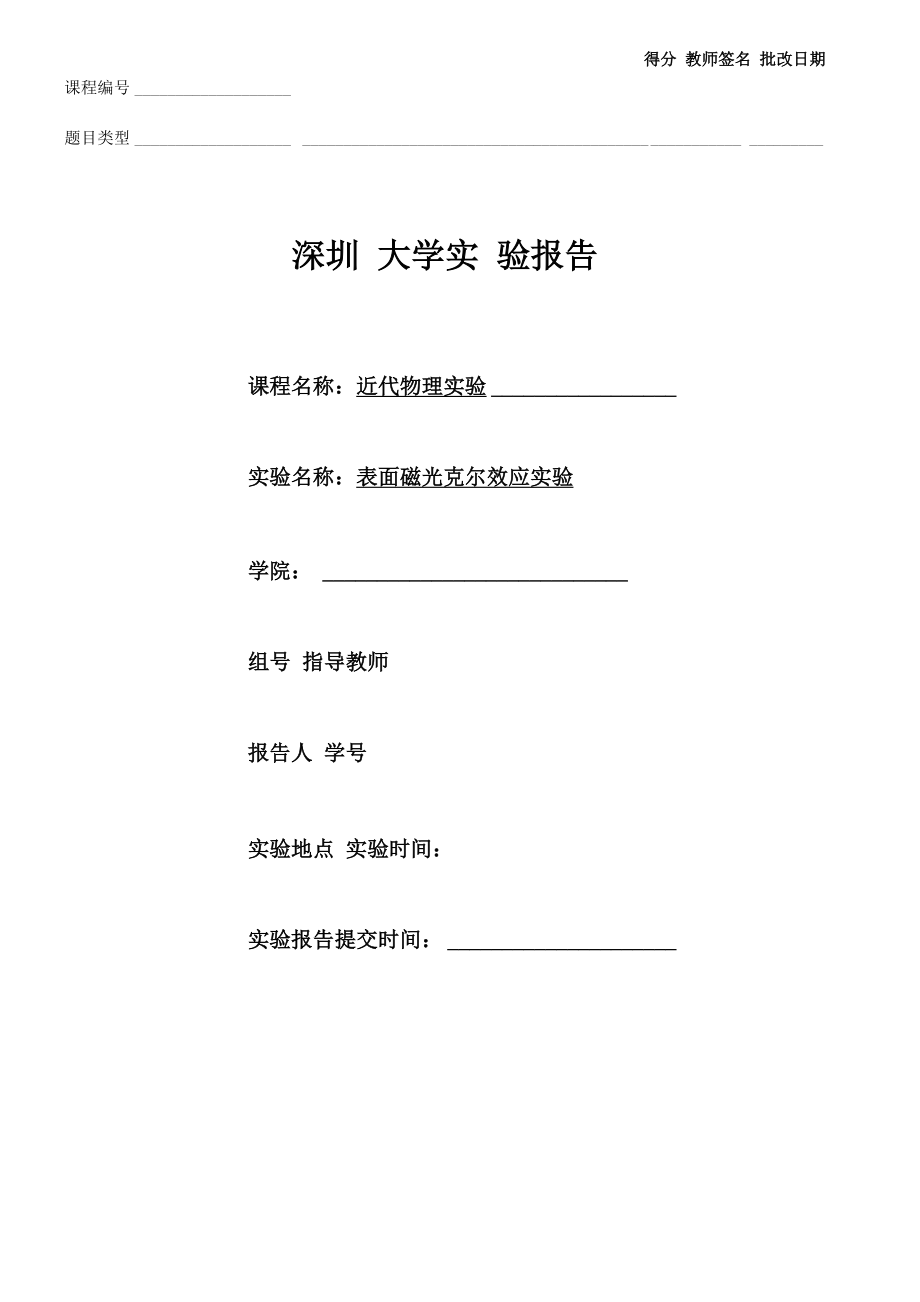

得分 教师签名 批改日期课程编号 题目类型 深圳 大学实 验报告课程名称：近代物理实验 实验名称：表面磁光克尔效应实验学院： 组号 指导教师报告人 学号实验地点 实验时间：实验报告提交时间： ―、实验设计方案1.1、实验目的(1) 了解表面磁光克尔效应的原理和实验方法;(2) 掌握表面磁光克尔效应谱的测量和应用1・2、实验原理磁光效应有两种：法拉第效应和克尔效应，1845年，Michael Faraday首先发现介质 的磁化状态会影响透射光的偏振状态，这就是法拉第效应1877年，John Kerr发现 铁磁体对反射光的偏振状态也会产生影响，这就是克尔效应克尔效应在表面磁学中的应用，即为表面磁光克尔效应(surface magneto-optic Kerr effect)它是指铁磁性样品(如铁、钻、镍及其合金)的磁化状态对于从其表面反射的光的偏振状态的影响当入射光为线偏振光时， 样品的磁性会引起反射光偏振面 的旋转和椭偏率的变化表面磁光 克尔效应作为一种探测薄膜磁性 的技术始于1985年如图1所示，当一束线偏振 光入射到样品表面上时，如果样品是各向异性的，那么反射光的偏振方向会发生偏转。
如果此时样 图1表面磁光克尔效应原理品还处于铁磁状态，那么由于铁磁性，还会导致反射光的偏振面相对于入射光的偏振面额外再转过了一个小的角度，这个小角度称为克尔旋转角Ok同时，一般而言， 由于样品对p光和s光的吸收率是不一样的，即使样品处于非磁状态，反射光的椭偏 率也发生变化，而铁磁性会导致椭偏率有一个附加的变化，这个变化称为克尔椭偏率ek由于克尔旋转角Ok和克尔椭偏率8k都是磁化强度M的函数通过探测O k 或ek的变化可以推测出磁化强度M的变化按照磁场相对于入射面的配置状态不同，磁光克尔效应可以分为三种：极向克尔 效应、纵向克尔效应和横向克尔效应1. 极向克尔效应：如图2所示， 磁化方向垂至于样品表面并且平行于 入射面通常情况下，极向克尔信号的强度随光的入射角的 减小而增大，在0o入射角时（垂直 入射）达到最大2. 纵向克尔效应：如图3所示， 磁化方向在样品膜面内，并且平行于 入射面纵向克尔信号的强度一般随 光的入射角的减小而减小，在入射角 时为零通常情况下，纵向克尔信号 中无论是克尔旋转角还是克尔椭偏率 都要比极向克尔信号小一个数量级图3纵向克尔效应正是这个原因纵向克尔效应的探测远比极向克尔效应来得困难。
但对于很多薄膜样品 来说，易磁轴往往平行于样品表面，因而只有在纵向克尔效应配置下样品的磁化强度 才容易达到饱和因此，纵向克尔效应对于薄膜样品的磁性研究来说是十分重要的3. 横向克尔效应：如图4所示，磁化方向在样品膜面内，并且垂至于入射面图4横向克尔效应横向克尔效应中反射光的偏振状态 没有变化这是因为在这种配置下 光电场与磁化强度矢积的方向永远 没有与光传播方向相垂直的分量 横向克尔效应中，只有在 偏振光 （偏振方向平行于入射面）入射条 件下，才有一个很小的反射率的变 化图5常见SMOKE系统的光路图以下以极向克尔效应为例详细 讨论SMOKE系统，原则上完全适 用于纵向克尔效应和横向克尔效 应图5为常见的SMOKE系统光 路图，氦一氖激光器发射一激光束 通过偏振棱镜1后变成线偏振 光，然后从样品表面反射，经过偏 振棱镜2进入探测器偏振棱镜 2的偏振方向与偏振棱镜1设置 成偏离消光位置一个很小的角度5 如图6所示样品放置在磁场中，当外加磁场改变样品磁化强度时，反射光的偏振状 态发生改变通过偏振棱镜2的光强也发生变化在一阶近似下光强的变化和磁化 强度呈线性关系，探测器探测到这个光强的 变化就可以推测出样品的磁化状态。
两个偏振棱镜的设置状态主要是为了区 分正负克尔旋转角若两个偏振方向设置在 消光位置，无论反射光偏振面是顺时针还是 逆时针旋转，反映在光强的变化上都是强度 增大这样无法区分偏振面的正负旋转方向， 也就无法判断样品的磁化方向当两个偏振 方向之间有一个小角度5时，通过偏振棱镜 2的光线有一个本底光强I 0反射光偏 图6偏振器件配置振面旋转方向和5同向时光强增大，反向时光强减小，这样品的磁化方向可以通过 样光强的变化来区分在图2的光路中，假设取入射光为p偏振(电场矢量Ep平行 于入射面)，当光线从磁化了的样品表面反射时由于克尔效应，反射光中含有一个很小 的垂直于Ep的电场分量，通常Es<< Ep在一阶近似下有：Es / Ep= Ok+iek (1)通过棱镜2的光强为：I= I Ep sin5+ Es cos5|2 (2)将（1）式代入（2）式得到：I = |E pI sin 6+(0k + isk )cos6| 2 (3)因为6很小，所以可以取sin6 = 6，cos 6 = 1，得到:I Ep|2|6+ (0k + isk) |2 (4)整理得到：I二I Ep|2(52 + 260k)(5)无外加磁场下:I 0 = | Ep|2 62(6)所以有：I二I0 (1+ 2 0k /6 )(7)于是在饱和状态下的克尔旋转角0 k为:(8)I（+M S）和 分别是正负饱和状态下的光强。
从式（8）可以看出，光强的变化只 与克尔旋转角I（ M S ） 0 k有关，而与s k无关说明在图5这种光路中探测到的克尔信号只是克尔旋转角在超高真空原位测量中，激光在入射到样品之前，和经样品反射之后都需要经过 一个视窗但是视窗的存在产生了双折射，这样就增加了测量系统的本底，降低了测 量灵敏度为了消除视窗的影响，降低本底和提高探测灵敏度，需要在检偏器之前加 一个1/4波片仍然假设入射光为p偏振，四分之一波片的主轴平行于入射面，如 图7所示此时在一阶近似下有：ES / EP=-K +汨K通过棱镜2的光强为：1 =EpSin8 + EsCosd |2=E 2 Sin8 一 8 Cos8 + i0Cos512因为6很小，所以可以取sin6 = 6， cos6 = 1，得到:Ep|28 -8 + i0=Ep|2(82 -288K +8K2+0K2)因为角度6取值较小，并且10 = E2 8 28 ，所以:Ep|20 2 -268k) = 10(1 -28k /8)在饱和情况下s k为:A8 8 I (-M ) -1 (+M 用) 8 AI(10)k — ~4 I0的克尔椭偏率，则也需要在图5的 光路中检偏棱镜前插入一个四分 之一波片。
如图7所示L ■ _盗墙扫描电有如图5所示，整个系统由一台 计算机实现自动控制根据设置的 参数，计算机经D/A卡控制磁场电 源和继电器进行磁场扫描光强变图7 SMOKE系统测量椭偏率的光路图此时光强变化对克尔椭偏率敏 感而对克尔旋转角不敏感因此， 如果要想在大气中探测磁性薄膜化的数据由A/D卡采集，经运算后作图显示，从屏幕上直接看到磁滞回线的扫描过程， 如图8所示表面磁光克尔效应具有极高的探测灵敏度目前表面磁光克尔效应的探测灵敏度可以达到10-4度的量级这是一般常规的磁光克尔效应的测量所不能达到的因此表面磁光克尔效应具有测量单原子层、 光克尔效应已经被广泛地应用在 磁性薄膜的研究中虽然表面磁光 克尔效应的测量结果是克尔旋转甚至于亚原子层磁性薄膜的灵敏度，所以表面磁3W115.方(3- SniJ/CaAs (100角或者克尔椭偏率，并非直接测量磁性样品的磁化强度但是在一阶近似的情况下，克尔旋转角或者克/ 1 1 1 1 i 1 '-0.14 -5 -Q.Ofi il-Ot D.OE OLIO 3.11I. 75 -尔椭偏率均和磁性样品的磁化强 度成正比所以，只需要用振动样 品磁强计（VSM）等直接测量磁 性样品的磁化强度的仪器对样品杆措咯篇队I图8表面磁光克尔效应实验扫描图样进行一次定标，即能获得磁性样品的磁化强度。
另外，表面磁光克尔效应实际上测量 的是磁性样品的磁滞回线，因此可以获得矫顽力、磁各向异性等方面的信息1.3实验内容1. 仪器连接1） 将SMOKE光功率计控制主机前面板上激光器“DC3V”输出通过音频线与半导体激光 器相连，将光电接收器与SMOKE光功率计控制主机后面板的“光路输入”相连，注意 连接线一端为三通道音频插头接光电接收器，另外一端为绿、黄、黑三色标志插头与 对应颜色的插座相连将霍尔传感器探头一段固定在电磁铁支撑架上（注意霍尔传感 器的方向），另外一端与SMOKE光功率计控制主机后面板“磁路输入”相连，注意“磁 路输入”也有四种颜色区分不同接线柱，对应接入即可将“磁路输出”和“光路输 出”分别用五芯航空线与SMOKE克尔信号控制主机后面板的“磁信号”和“光信号” 输入端相连2） 将SMOKE克尔信号控制主机后面板上“控制输出”和“换向输出”分别与SMOKE磁 铁电源控制主机后面板上“控制输入”和“换向输入”用五芯航空线相连用九芯串 口线将“串口输出”与电脑上串口输入插座相连3） 将SMOKE磁铁电源控制主机后面板上的电流输出与电磁铁相连，“20V40V”波段开 关拨至“20V”（只有在需要大电流情况下才拨至“ 40V”）。
4） 接通三个控制主机的220V电源，开机预热20分钟2. 样品放置本仪器可以测量磁性样品，如铁、钻、镍及其合金实验时将样品做成长条状，即易 磁轴与长边方向一致将实验样品用双面胶固定在样品架上，并把样品架安放在磁铁 固定架中心的孔内这样可以实现样品水平方向的转动，以及实现极克尔效应和纵向 克尔效应的转换在磁铁固定架的一端有一个手柄，当放置好样品时，可以旋紧螺丝 这样可以固定样品架，防止加磁场时，样品位置有轻微的变化，影响克尔信号的检测3. 光路调整1）在入射光光路中，可以依次放置激光器、可调光阑、起偏棱镜（格兰一汤普逊棱镜）， 调节激光器前端的小镜头，使打在样品上的激光斑越小越好，并调节起偏棱镜使其起 偏方向与水平方向一致（仪器起偏棱镜方向出厂前已经校准，参考上面标注角度），这 样能使入射线偏振光为p光另外通过旋转可调光阑的转盘，使入射激光斑直径最小2）在反射接收光路中，可以依次放置可调光阑、检偏棱镜、双凸透镜和光电检测 装置因为样品表面平整度的影响，所以反射光光束发散角已经远远大于入射光束， 调节小孔光阑，使反射光能够顺利进入检偏棱镜在检偏棱镜后，放置一个长焦距双 凸透镜，该透镜作用是使检偏棱镜出来的光汇聚，以利于后面光电转换装置测量到较 强的信号。
光电转换装置前部是一个可调光阑，光阑后装有一个波长为650nm的干涉 滤色片这样可以减小外界杂散光的影响，从而提高检测灵敏度滤色片后有硅光电 池，将光信号转换成电信号并通过屏蔽线送入控制主机中3） 起偏棱镜和检偏棱镜同为格兰一汤普逊棱镜，机械调节结构也相同它由角度粗调 结构和螺旋测角结构组成，并且两种结构合理结合，通过转动外转盘，可以粗调棱镜 偏振方向，分辨率为1并且外转盘可以360 o转动当需要微调时，可以转动转盘侧 面的螺旋测微头，这时整个转盘带动棱镜转动，实现由测微头的线位移转变为棱镜转 动的角位移因为测微头精度为0.01mm，这样通过外转盘的定标，就可以实现角度的 精密测量通过检测，这种角度测量精度可以达到2分左右，因为每个转盘有加工误 差，所以具体转动测量精度须通过定标测量得到4） 实验时，通过调节起偏棱镜使入射光为p光，即偏振面平行于入射面接着设置检 偏棱镜，首先粗调转盘，使反射光与入射光正交，这时光电检测信号最小（在信号检 测主机上电压表可以读出），然后转动螺旋测微头，设置检偏棱镜偏离消光位置1具体解释见原理部分）然后调节信号SMOKE光功率计控制主机上的光路增益调节电 位器和SMOKE克尔信号控制主机上“光路电平”以及“光路幅度”电位器，使输出信 号幅度在1.25V左右。
5） 调节节信号SMOKE光功率计控制主机上的磁路增益调节电位器和SMOKE克尔信号控 制主机上“磁路电平”电位器，使磁路信号大小为1.25V左右这样做是因为采集卡 的采集信号范围是0 — 2.5V，光路信号和磁路信号都调节在1.25V左右，软件显示正好 处于介面中间3.实验操作1） 将SMOKE励磁电源控制主机上的“手动一自动”转换开关指向手动档，调节“电流 调节”电位器，选择合适的最大扫描电流因为每种样品的矫顽力不同，所以最大扫 描电流也不同，实验时可以首先大致选择，观察扫描波形，然后再细调通过观察励 磁电源主机上的电流指示，选择好合适的最大扫描电流，然后将转换开关调至“自动” 档2） 打开“表面磁光克尔效应实验软件”，在保证通讯正常的情况下，设置好“扫描周 期”和“扫描次数”，进行磁滞回线的自动扫描也可以将励磁电源主机上的“手动一 自动”转换开关指向手动档，进行手动测量，然后描点作图3）如果需要检测克尔椭偏率时，按照图7的光路图，在检偏棱镜前放置四分之一波片， 并调节四分之一波片的主轴平行于入射面，调整好光路后进行自动扫描或者手动测量， 这样就可以检测克尔椭偏率随磁场变化的曲线二、实验仪器表面磁光克尔效应实验系统主要由电磁铁系统、光路系统、主机控制系统、光学实验平台以及 电脑组成。
如图9所示图9表面磁光克尔效应实验系统实验装置指导教师批阅意见成绩评定实验设计方案（40 分）实验过程与数据记录（30 分）数据处理与结果陈述（30 分）总分。
