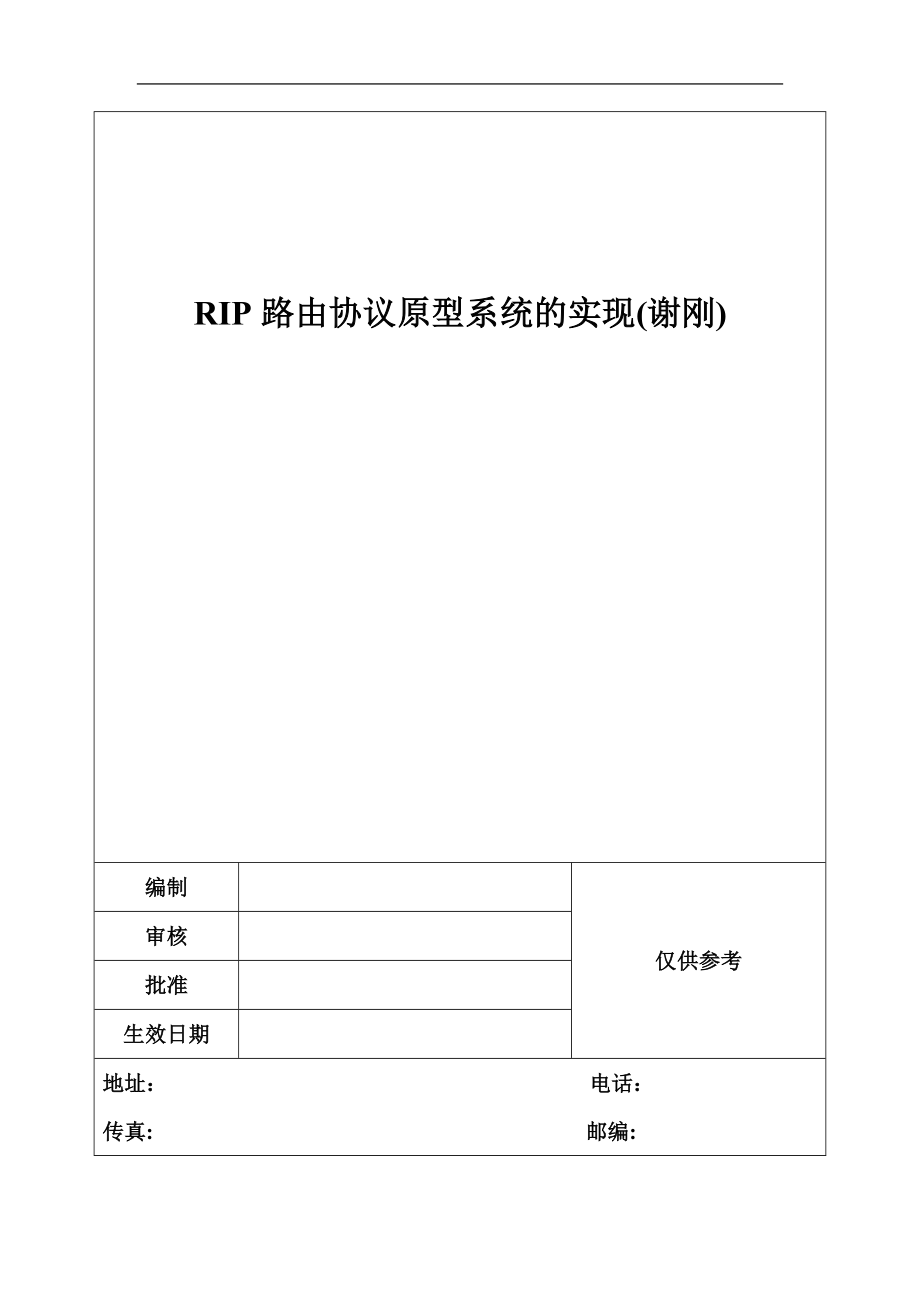

RIP路由协议原型系统的实现(谢刚)编制仅供参考审核批准生效日期地址： ：: 邮编:课程设计报告课程名称： 计算机网络 设计题目： RIP路由协议原型系统的实现 系 别： 计算机与信息工程学院 专 业： 物联网专业 组 别： 第五组 --起止日期: 2014年6月8日~2014年6月14日--指导教师: 刘进军 计算机科学与技术系二○一四年制组长谢刚学号2012211588班级2012级物联网系别计算机与信息工程学院专业物联网专业组员谢刚指导教师老师 刘进军课程设计目的1) 进一步理解动态内部网关协议RIP的工作原理2) 学会将所学知识联合运用，如本次RIP协议原型系统的设计即是将网络与数据结构（图）及C编程语言相结合。
3) 提高团队合作能力，发挥每一名组员的长处4) 体会做一个项目的流程（包括前期的资料收集，系统要求分析，系统实现的语言选择及实现方法的讨论等）课程设计所需环境1) Windows操作系统平台2) VC++6.0编译环境3) Cisco Packet Tracer仿真软件课程设计任务要求1) 实现一个RIP路由协议的原型系统2) 广播发布本地节点的路由信息3) 其它节点接收信息并选择最优路径4) 支持最大不超过15跳的特性5) 动态支持网络拓扑结构的变化（如增加路由节点）课程设计工作进度计划序号起止日期工 作 内 容分工情况12014年6月8日~2014年6月9日展开思路讨论工作并搜集相关资料参考相关资料独立完成22014年6月9日~2014年6月10日分析课程设计要求，确定目标参考相关资料独立完成32014年6月10日~2014年6月11日设计软件功能模块参考相关资料独立完成42014年6月11日~2014年6月12日编写代码、实现功能模块参考相关资料独立完成52014年6月12日~2014年6月13日系统整合以及测试参考相关资料独立完成62014年6月13日~2014年6月14日完成课程设计文档参考相关资料独立完成教研室审核意见：教研室主任签字： 年 月 日课程设计任务书目 录1. 引言………………………………………………………………………………………. 42. 系统开发分析……………………………………………………………………………. 4 2.1 系统需求分析……………………………………………………………………... 4 2.2 系统设计原理………………………………………………………………………43. 系统功能描述与软件模块划分…………………………………………………………..54. 系统设计详细……………………………………………………………………………. 5 4.1 程序流程图 …………………………………………………………………… 6 4.2 程序源代码…………………………………………………………………………7 5. 设计过程关键问题及其解决方法………………………………………………………. 10 5.1 如何实现广播本地路由及更新动态更新路由表…………………………………. 10 5.2 如何在网络拓扑结构改变后实现动态更新维护路由表…………………………..116. 程序设计结果界面演示……………………………………………………………………11 6.1 设计结果演示………………………………………………………………………..117. 课程设计总结与体会………………………………………………………………………157.1 总结…………………………………………………………………………………..157.2 体会…………………………………………………………………………………..17致谢………………………………………………………………………………………………17参考文献…………………………………………………………………………………………181． 引言 RIP（Routing information Protocol，路由信息协议）是应用较早、使用较普遍的内部网关协议（Interior Gateway Protocol，IGP），适用于小型同类网络的一个自治系统（AS）内的路由信息的传递。
RIP协议是基于距离矢量算法（DistanceVectorAlgorithms）的，在默认情况下，RIP使用一种非常简单的度量制度：距离就是通往目的站点所需经过的链路数，取值为1~15，数值16表示无穷大它使用“跳数”，即metric来衡量到达目标地址的路由距离这种协议的路由器只关心自己周围的世界，只与自己相邻的路由器交换信息，范围限制在15跳(15度)之内，再远，它就不关心了RIP进程使用UDP的520端口来发送和接收RIP分组RIP分组每隔30s以广播的形式发送一次，为了防止出现“广播风暴”，其后续的的分组将做随机延时后发送在RIP中，如果一个路由在180s内未被刷，则相应的距离就被设定成无穷大，并从路由表中删除该表项RIP应用于OSI网络七层模型的网络层RIP是一个用于路由器和主机间交换路由信息的距离向量协议，目前最新的版本为v4，也就是RIPv42．系统开发分析2.1 系统需求分析1.实现一个RIP路由协议的原型系统2.广播发布本地节点的路由信息3. 其它节点接收信息并选择最优路径4. 支持最大不超过15跳的特性5. 动态支持网络拓扑结构的变化（如增加路由节点）2.2 系统设计原理RIP协议是动态路由协议，其运行至路由器中，而路由器是运行路由协议软件的专用硬件，它的主要功能可以分成两部分：路由选择和分组转发。
其中路由选择是基础一个路由器对到来的每一个分组先选择合适的路由，然后才能依据此路由进行正确的转发，本次课程设计就是设计有着广泛的使用范围的动态路由协议RIP协议体统原型它是距离向量协议中的一种，属于内部网关协议运行协议的相邻路由器通过彼此之间交换路由信息RIP的距离向量，从而知道网络的连接情况，实现各个网络之间的连通，这也是距离向量名称的由来Distance Vector)运行协议的每个路由器都要维护一张自己的路由RIP表，该路由表是相应于与它直接相联和通过路由器相连的网络连接情况而动态变化的因此协议属于动态路由协RIP议路由器根据路由表对发给它的包进行转发，从而实现IP路由功能3．系统功能描述与系统模块划分本设计实现的RIP路由协议的原型系统功能主要包括，一：初始化每个路由器的路由表信息即在使用者输入网络拓扑结构中的路由节点数及链路数后，系统首先会自动生成每个节点到其相邻路由节点的路由信息，具体包括：目的地址、跳数、下一跳，初始设置相邻节点的跳数为1 二：当路由器的初始路由表建立后，接下来就开始进行邻接节点的路由信息广播，即路由节点将自身的路由表信息广播至其相邻的节点，具体的广播信息是将每一条路由的目的地址不变，跳数加一，吓一跳修改为自身路由器接口的名称进行传送，收到广播信息的路由表对收到的每一条路由信息进行判断，分两大情况：:若原来的路由表中没有目的网络N，则将该项添加到路由表中，否则（即在该路由表中有到目的网络N的信息，则观察下一条）此时分两种小情况1：若吓一跳与原路由表项相同，则无条件进行更新。
2：若吓一跳与原路由表项不相同，则若收到的路由信息中距离d小于路由表中的距离，则进行更新还有对于接受的路由信息跳数>=16的信息，则将跳数置为16，表明不可达三：动态改变网络拓扑结构，即当因为实际需要，需增设路由节点时，系统会根据增设的路由节点数、名称、链路数，首先进行新增设节点的路由表信息初始化，而后将该节点的路由信息想邻接节点进行广播，随后整个网络节点向邻接节点进行路由信息广播，这样经过几轮广播后，每一个节点都接收到了新增路由节点的最小路径信息，从而实现了路由表的动态维护与创建4．系统设计详细4,1程序流程图开始输入要建立网络的拓扑结构所需路由节点数及链路数各路由节点向邻接节点广播路由信息各节点接收信息便进行路由表的更新建立各节点的初始路由表广播信息内容：目的地址：不变跳数：加1吓一跳：修改为广播该路由信息的路由节点名称若原来的路由表中无到此网络的信息，则添加，否则1：若吓一跳与原路由表项相同，则无条件进行更新2：若吓一跳与原路由表项不相同，则判断距离d若小于路由表中的距离，则更新还有对于接受的路由信息跳数>=16的信息，则将跳数置为16）节点路由信息更新完毕，询问是否还需添加新的路由节点否结束是初始化新增路由节点路由表4.2程序源码因为系统的设计涉及到网络拓扑图的存储，所以本设计采用数据结构中图的存储思想来进行拓扑结构的存储，输出。
下面是系统设计的主要代码：首先分别设置了4种类型的结构体，以来表示链路信息、路由表、路由器，网络拓扑图include#include#define MAX_VERTEX_NUM 15#define MAX 15#include typedef struct ArcCell//存储链路信息{ int adj;}ArcCell,Am[MAX_VERTEX_NUM][MAX_VERTEX_NUM];typedef struct//路由表{ char destination[MAX]; int distance; char nextjump[MAX];}TNode;typedef struct//路由结点{ char r[MAX];//存储路由器名称 TNode t[MAX];//存储路由结点的路由表信息}VNode;typedef struct{ VNode vex[MAX]; Am arcs; int vexnum,arcnum;}Graph;//用图来存储网络拓扑结构//另外在此设置一个全局变量，用来辨别路由表中信息的结束TNode end={"",0,""};copy(char *str1,char *str2){ int i; char *temp = str2; for(i=0;*temp!='\0';i++) { *(str1+i)=*(str2+i); temp++; } *(str1+i)='\0'; }//第一步：待设计好需要的结构模型后，接下来开始根据路由节点的个数及链路数进行网络拓扑结构的构造，详细代码如下：Graph Create(){ Graph G; int i,j,k,count; char v1[20],v2[20]; printf("分别输入网络拓扑结构中的路由数和链路数(中间用逗号隔开):\n"); scanf("%d,%d",&G.vexnum,&G.arcnum); printf("分别输入路由器名称及路由表\n"); int LocateVex(Graph *G,char s[]); void initRoute(Graph *G,int i,int j); for(i=0;i
i=LocateVex(&G,v1); j=LocateVex(&G,v2); G.arcs[i][j].adj=1; G.arcs[j][i].adj=1; //初始化该链路两端路由节点的路由表 initRoute(&G,i,j); } return G;}int compare(char a[],char b[]);void printG(Graph *G);void insertNewRoute(Graph *G);//其中的LocateVex（）函数用来确定s在图中的位置，具体实现如下：int LocateVex(Graph *G,char s[]){ int i; for(i=0;i<(*G).vexnum;i++) { if(compare(s,(*G).vex[i].r)==1) return i; } return -1;}//第二步：构造完网路拓扑图后，接下来进行拓扑结构中路由节点的路由表信息的初始化void initRoute(Graph *G,int i,int j){ int m,n; for(m=0;(*G).vex[i].t[m].distance!=0;m++); copy((*G).vex[i].t[m].destination,(*G).vex[j].r); (*G).vex[i].t[m].distance=1; copy((*G).vex[i].t[m].nextjump,(*G).vex[i].r); (*G).vex[i].t[m+1]=end; for(n=0;(*G).vex[j].t[n].distance!=0;n++); copy((*G).vex[j].t[n].destination,(*G).vex[i].r); (*G).vex[j].t[n].distance=1; copy((*G).vex[j].t[n].nextjump,(*G).vex[j].r); (*G).vex[j].t[n+1]=end; }//第三步：开始进行邻接节点的路由信息广播：void Exchange(Graph *G){ int i,j,k,h,count; char c; TNode temp; for(i=0;i<(*G).vexnum;i++) for(j=0;j<(*G).vexnum;j++) { if((*G).arcs[i][j].adj==1)//找寻路由结点i的邻接结点路由，从而将信息广播发送。
{//// for(k=0;(*G).vex[i].t[k].distance!=0;k++)//扫描路由节点i的路由表中的每一条信息 {/// copy(temp.destination,(*G).vex[i].t[k].destination); temp.distance=(*G).vex[i].t[k].distance+1; if(temp.distance>16) temp.distance=16; copy(temp.nextjump,(*G).vex[i].r); count=0; for(h=0;(*G).vex[j].t[h].distance!=0;h++) { if(compare(temp.destination,(*G).vex[j].r)==1)//表明该条路由信息的目的地址指向的是路由结点j本身，因而不需要更新及修改 { count++; break; } if(compare((*G).vex[j].t[h].destination,temp.destination)==1) { count++; if(compare((*G).vex[j].t[h].nextjump,temp.nextjump)==1) (*G).vex[j].t[h].distance=temp.distance; else if((*G).vex[j].t[h].distance>temp.distance) { (*G).vex[j].t[h].distance=temp.distance; copy((*G).vex[j].t[h].nextjump,temp.nextjump); } } } if(count==0) { copy((*G).vex[j].t[h].destination,temp.destination); (*G).vex[j].t[h].distance=temp.distance; copy((*G).vex[j].t[h].nextjump,temp.nextjump); (*G).vex[j].t[h+1]=end; } }/// printf("路由器%s向路由器%s发送消息\n",(*G).vex[i].r,(*G).vex[j].r); printG(G); }//// } printf("若需在原有网络拓扑结构中增加新的节点，请输入#键\n"); getchar(); scanf("%c",&c); if(c=='#') { insertNewRoute(G); } }//第四步：增加路由表，实现网络拓扑结构的动态变化及路由表信息的动态更新与维护。
void insertNewRoute(Graph *G){ int i,j,nVexNum,nArcNum,k,num; char v1[20],v2[20]; printf("分别输入新增加的路由数和链路数(中间用逗号隔开):\n"); scanf("%d,%d",&nVexNum,&nArcNum); printf("分别输入路由器名称及路由表\n"); for(num=0;num
int compare(char a[],char b[]){ int j; for(j=0;a[j]!='\0'&&b[j]!='\0';j++) if(a[j]!=b[j]) return 0; return 1;}//显示网络拓扑结构：void printG(Graph *G){ int i,j; for(i=0;i<(*G).vexnum;i++) { printf("\t路\t由\t器%s:\n",(*G).vex[i].r); printf("目的地址\t\t距离\t\t下一跳\n\n"); for(j=0;(*G).vex[i].t[j].distance!=0;j++) printf("%s\t\t\t%d\t\t%s\n\n",(*G).vex[i].t[j].destination,(*G).vex[i].t[j].distance,(*G).vex[i].t[j].nextjump); printf("\n\n"); }}//显示指定路由节点v的路由表：void printv(VNode v){ int i; printf("\t路\t由\t器%s\n",v.r); printf("目的地址\t\t距离\t\t下一跳\n\n"); for(i=0;v.t[i].distance!=0;i++) printf("%s\t\t\t%d\t\t%s\n\n",v.t[i].destination,v.t[i].distance,v.t[i].nextjump); printf("\n\n"); }//通过主函数进行函数的调用运行：void main(){ Graph G=Create(); printG(&G); Exchange(&G);}5．设计过程关键问题及其解决办法5.1 如何实现广播本地路由及更新动态更新路由表。
路由器最初启动时只包含了其直连网络的路由信息，并且其直连网络的metric值为1，然后它向周围的其他路由器发出完整路由表的RIP请求路由器根据接收到的RIP应答来更新其路由表，具体方法是添加新的路由表项，并将其metric值加1如果接收到与已有表项的目的地址相同的路由信息，则分下面四种情况分别对待：第一种情况，已有表项的来源端口与新表项的来源端口相同，那么无条件根据最新的路由信息更新其路由表；第二种情况，已有表项与新表项来源于不同的端口，那么比较它们的metric值，将metric值较小的一个最为自己的路由表项；第三种情况，新旧表项的metric值相等，普遍的处理方法是保留旧的表项第四种情况，新表项在该路由表中不存在，则将跳数加一，吓一跳改为原发送路由器后添加到表项后 5.2 如何在网络拓扑结构改变后实现动态更新维护路由表首先要实现新添加路由表的路由信息初始化，而后再更新与之相邻的路由节点的路由信息，接下来就进行路由信息的邻接节点广播，从而达到全网络的路由信息更新6．程序设计结果界面演示6.1 设计结果演示程序运行过程演示以及结果如下：1．分别从键盘输入网络拓扑结构中的路由数和链路数(中间用逗号隔开)例如输入 3,2 表示共有两个路由器和一条链路,如图1-1所示拓扑结构: 图1-12．再分别输入各个路由器名称及其链路（中间用空格隔开）例如分别依次输入第一个路由器名称v1 ，第二个路由器名称v2 及两个路由器间的链路v1 v2.程序输入数据界面与按下ENTER键后各路由表的初始路由信息如图1-2 4．接下来改变原始网络拓扑结构，增加新的路由节点，如图1-3中拓扑结构所示： 图1-3运行命令后输入如下：输入新增第1个路由器名称：v4输入新增路由节点后第1条链路的两端路由器的名称：v2 v4 增加路由结点输入界面如图1-4所示： 图1-4按下ENTER键程序进行v4路由器的路由表信息初始化及路由信息广播：V4路由表初始信息动态生成如图1-7： 图1-5V2向v4广播信息如图1-6所示： 图1-6几轮广播信息结束后，各路由节点路由信息如下图1-7与1-8所示：图1-8 图1-95.若还需要在原有的网络拓扑结构中继续增加新的节点，再输入#键，按以上步骤继续操作，能实现不断增加路由结点以及链路，并将路由表的持续更新。
7．课程设计总结与体会7.1 总结 本次课程设计是我懂得了RIP适用于小型同类网络的一个自治系统（AS）内的路由信息的传递路由实现时，而RIP作为一个系统长驻进程（daemon）而存在于路由器中，负责从网络系统的其它路由器接收路由信息，从而对本地IP层路由表作动态的维护，保证IP层发送报文时选择正确的路由同时负责广播本路由器的路由信息，通知相邻路由器作相应的修改7.1 体会这次课程设计完成了rip路由协议原型系统的实现，方案中路由节点能够利用广播发布本地节点的路由信息，其它节点接收信息并选择最优路径本次设计查阅了许多案例，学到许多知识，原先很多不懂的东西，都有了初步的了解这次课程设计使我觉得收获挺大的之前的学习仅限于课本，网络的很多东西都只知道其然而不知道其所以然通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正做到理解课程设计是培养我们综合运用所学知识，发现、提出、分析和解决实际问题，锻炼实践能力的重要环节，使我们实际工作能力的具体训练和考察过程随着科学技术发展的日新月异，网络已经成为当今计算机发展中空前活跃的领域，在生活中可以说是无处不再，因此作为二十一世纪的计算机专业的大学生来说真正的掌握网络技术是十分重要的致谢本课程设计是在我们的赵生慧和赵国柱老师的共同指导下完成的。
他们严肃的科学态度，严谨的治学精神，精益求精的工作作风，深深地感染和激励着我们从课题的选择到设计的最终完成，两位老师都始终给予我们细心的指导和不懈的支持在此谨向两位老师致以诚挚的谢意和崇高的敬意我还要感谢在一起愉快工作的组员们，正是由于你们的帮助和支持，我们才能一起克服一个又一个的困难和疑惑，直至本课程设计的顺利完成 在课程设计即将完成之际，我的心情无法平静，从开始进入课题到设计的顺利完成，有多少可敬的师长、同学、朋友给了我们无言的帮助，在这里请接受我诚挚的谢意！参考文献[1] 谢希仁.计算机网络：电子工业出版社， 2011.[2] 严蔚敏.数据结构：清华大学出版社， 2004.指导教师评语： 指导教师签名： 年 月 日成 绩 教研室审核意见：教研室主任签字： 年 月 日。
