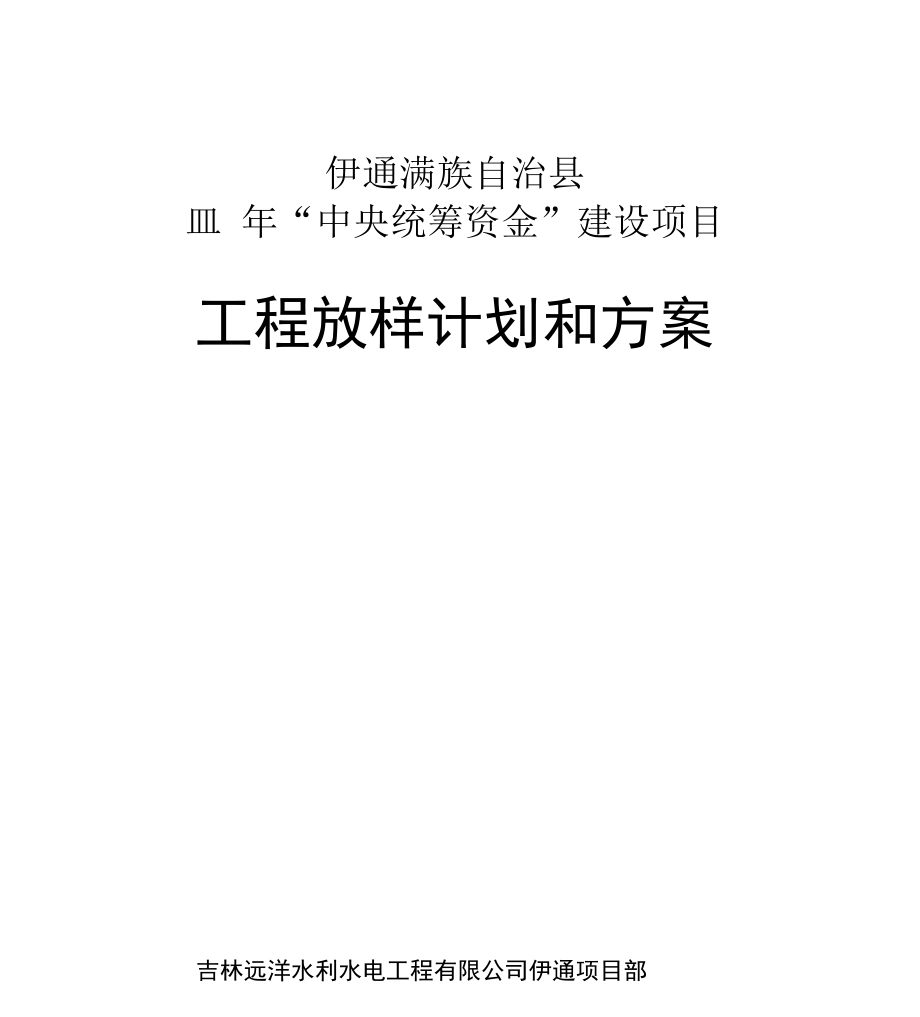

伊通满族自治县皿 年“中央统筹资金”建设项目工程放样计划和方案吉林远洋水利水电工程有限公司伊通项目部2015年8月8日第一节施工放样方法及控制措施、测量程序流程框图控制网检测- 五工控制网的加密 各级控制点的引测一「位原始状态测专田部的测量放样施工完成面貌的检各T |陪b位的安全监测二 ' （一） 施工测量放样贯穿整个施工过程，在施工程序上可以直接由等级控制点 （首级及加密控制点）直接施放，也可以由细部加密的测站点来施放，根据不同精度要求以及是否方便操作来选择，重要部位直接采用首级控制点进行放样二） 在本工程中我单位将充分利用先进的仪器设备进行施工放样，本工程中使 用的测量及检测仪器在使用之前应到具有检测资质的单位进行检测' 校核，出具检测单 后方可投入使用主要采用全站仪光电测距极坐标法进行各施工部位轮廓点点位的放 样，在测距过程中，适时的考虑温度、气象等参数的改正1. 在平面放样中，仪器采用全站仪，其标称精度为测角 2.0 〃，测边2mm+2ppm放样中取平均边长400m,垂直角15° ；测距中误差为2.8mm测角中误差 为2.5 〃，代入精度估算公式：Mp ms2 ?C0S2 （S ?m /）2其中：m 测距中误差；a 垂直角；S 一斜边长；2——测角中误差。
计算得 Mp=± 5.55mm鉴于规范中规定加密控制点相对于首级控制网点的点位中误差不应大于士 10mm取 其最大值，则最终放样点点位误差估算值为：M二士 io2 m p2 =± 11.4mm计算值满足规 范中不大于士 （20 30） mm相对于临近基本控制点）的精度要求另：有特殊要求的部位，平面定位按设计和规范要求执行2. 高程测量放样光电测距三角高程测量目前已广泛用于施工测量中，鉴于新增设的三维控制点已有 三等高程，在平面位置测设的同时进行高程测设放样时用全站仪进行构筑物轮廓点高 程放样，其精度估算如下：M h ms2?sin2 （S?cos ?m /） 2其中：m 测距中误差；a 垂直角；S 一斜边长；ma测角中误差计算结果M=±4.74mn,同样满足规范要求综上所述，采用极坐标法，使用全站仪等同精度仪器进行本工程的施工放样测 量，均能满足规范要求3. 施工前，承包人应在监理工程师指导下按要求对工程现状进行复测，应以监理 工程师提供的测量基准点为基准，按国家测绘标准和本工程施工精度要求，测设用于工 程施工的控制网，并应在收到开工通知7天内，将施工控制网资料报送监理工程师审 批如果有必要，可与监理工程师联合测量，经双方核签的测量成果，可直接作为计量 依据。
4. 土方开挖放样涉及开挖的工程部位，开工前根据施工图纸、各部位的轴线，布置 原始纵、横断面，进行现场实测平面地形图、剖面图和开挖放样剖面图，并将实测成果报送业主 及监理经监理工程师批准后进行开挖纵断图根据设计图纸提供的数据，放出轴线，在轴线上按照地形的起伏变化点直 接测出；横断面按照桩号每10米测一条，地形起伏变化较大的部位再增加断面，图纸 设计的断面桩号必须测量，便于对设计工程量校核测量结果由计算机绘制原始地形纵、横断面图、开挖断面图，作为计量资料需 在实地放出控制开挖轮廓的坡顶点、转角点或坡脚点，并用白灰撒线以利于机械开挖作 业开挖工程细部放样采用测角交会法，宜用三个交会方向，以“半测回”标定即 可用钢尺丈量距离以不超过一尺段为宜，在高差较大地区，可丈量斜距加倾斜改 正开挖过程中，随时跟踪测量，以确保开挖断面的尺寸和标高5. 土方回填放样放出土方回填的边线，用白灰撒线以利于机械作业每一填土层均进行测量，放出填土的高度和收坡的断面，填土高程用铁筋桩标注，断面用白灰撤线标注6. 高程控制测量（1） 高程控制根据业主、监理提供的水准点，后用全站仪引一临时水准点B 上，并做好标记并定时对其进行复测，观测水准点有无沉降，保证测量的精确性。
2） 施工过程中采用水准仪、钢尺进行高程传递，保证通视要求，便于在作业 面上进行校核施工队放线完毕，工程部技术人员复核报监理批准方可进行下一步施 工3） 为了便于施工时引测高程及纵横断面测量，提前埋设临时水准点，并定期对 水准点进行复测，以保证水准点的准确性测设的高程点与水准点之间的高差很大时10.中线定位（1）在路线上进行中线测量，业主提供的原测量桩撅遗失或倾斜时，应补钉校正（2） 对主要方向桩，应在路面边线外，钉出栓桩，绘制栓桩记录3） 根据设计中心线每隔20m,加补中桩作为施工现场控制管线的标准’（4） 采用白灰或其它鲜明、耐潮的材料按线路控制桩和曲线加密桩放出线路中 心线和施工占地边界线；中 ^ *线控 ---制位置控制桩桩T1I管道中心桩（5） 与沿线地方部门协调1） 在放线过程中，应积极与地方各有关部门和人员联系，共同现场看线，确认沿 线情况2） 对局部线路走向有争议时，及时向监理、业主反映，如需改线，经设计同意后 重新进行测量放线6） 按业主和监理要求填写测量放线记录和测量成果表11.工程计量测量（1） 工程计量原则、方法工程量计量采用平均断面法进行计算收方原始断面图采用现场实测或根据地形图 切剖断面。
断面的具体位置桩号由监理现场指定，断面面积通过计算机进行计算2） 原始开挖断面测量在监理工程师的监督下，对基坑、边坡等开挖区域实测原始断面或地形图地形图 比例尺根据用途和工程部位的范围大小在 1:200〜1:1000之间选择，采用数字化成图软件CASS5.1辅助成图，然后在原始地形图上剖切原始断面设计断面 在设计图上剖切断面间距的确定，如监理有明确要求时按监理要求执 行，否则，可根 据用途和工程部位的复杂程度在 5〜20m范围内选择对设计断面有变化或者实际地形比较复杂的地方增设断面桩号， 断面图比例尺在1:100〜1:500范围内选择实测原始断面或剖切的断面数据资料报监理审核认可后作为计算开挖 方量的依据3）收方断面测量开挖工程动工后，每月进行一次收方计量，依据原始开挖断面桩号进行收方断面测 量收方断面测量在监理的监督下进行，断面数据资料报监理审核认可后作为计算开挖 方量的依据4）建基面测量开挖工程结束后，在监理的监督下及时施测建基面的竣工断面图或竣工地形图，作 为工程量结算的依据，并计算实际超欠挖量竣工断面图和竣工地形图等资料报监理审 核认可三、测量控制措施（一） 经验保证我单位在已往工程建设中积累了丰富的施工经验，在施工中赢得业主及监 理的好 评，在工程放样、施工阶段变形观测过程中，积累了宝贵经验，尤其在施工放样过程 中，我们编制了一系列现场快速计算的程序，实践中成功运用各种测量放样方法，高效 优质的提高测量精度。
二） 组织机构保证采用金字塔式的层层负责的管理体系，测量队直接对工程技术 部负责，各测量班组，直接对测量队负责，根据工程项目分布情况以及施工工期的安 排，分如下班组：测量队：协调各测量班组工作，组织审核各班组施测措施，并对施测措施的正确性 负全责，提供强有力的技术力量及后备人员支持控制组：负责整个工程的控制测量任务，施工控制网的施测，提供基本控制点成 果，对成果的可靠性负全责，负责轴线及边线的监测内业组：负责内业资料的整理，对各班组上报的计算资料进行审核，地形图的检 查，修饰归档负责整理竣工资料，并对此提出具体要求，负责工程临时下达的测量任 务外业组：负责工程的土方开挖、土方回填、石笼等的施工放样；同时负责场内临时 施工道路的施工放样，测原始地形并绘制纵横断面图，计算工程量；对所提供成果的正 确性负责，在施工过程中，根据实际情况对各班组的人员进行适当的调整，做到及时准 确，以保证施工的正常进行三） 制度保证针对本工程实际情况制定如下各种管理制度、办法：1. 测量措施编写、审批、上报制度；2. 测量仪器管理办法；3. 测量成果审核、使用、上报制度；4. 测量放样必须附有校核条件的规定；5. 测量仪器设备检验工作程序；6. 文明施工、测量安全生产操作规程；7. 测量班组岗位责任制；8. 重要现场设备使用操作规程等。
四） 措施保证措施保证主要内容包括：平面高程控制点布置，控制点大地坐标以及工程坐标，施 测办法精度要求，人员、仪器配备等各项测量措施均报送监理工程师，经审核批准 后才能实施五） 设备保证配备种类齐全，能满足各种精度要求的仪器设备，保证及时供应各种工程的施工要求实际操作中，主要仪器设备必须按周期送国家检测中心强检，坚持专人维护保养，加大自检自效的力度，保证设备的完好率主要仪器设备表序号仪器名称规格/型号精度单位数量备注1全站仪NIKONDTM75C1 2〃 / 2mm+2PPim台1反射镜2 1经纬仪■ - *< * ・DJ22 〃台>•r 13水准仪DS3台4（六）人员保证我单位测量队整体上己达到专业化，计算机成图化，常规工作程序化，成果资料规 范化，对普通测工基本要求是熟悉本班组担负工程项目的基本情况，施工设计及图纸， 熟悉本班组施工范围内的现场测量点位，坐标成果及相关方向，完全满足施工的需要， 熟悉应用 CASI0fX-4800P程序型计算器进行导线计算、施工放样资料及现场的计算，计算资料规范，清晰，并整理成册，备查；熟练操作 仪器完成外业工作，外业结束后，能准确出具放样及验收记录，及时对仪器进行常规化 的保养任务（七）竣工资料要求随着工程的进展，及时展开竣工资料的收集，整理工作，主要内容包括如下：1. 控制测量成果平面布置图；2. 原始地形图及纵、横剖面图；3. 开挖竣工图（平面纵、横剖面）；4. 主要部位放样记录，验收记录；。
