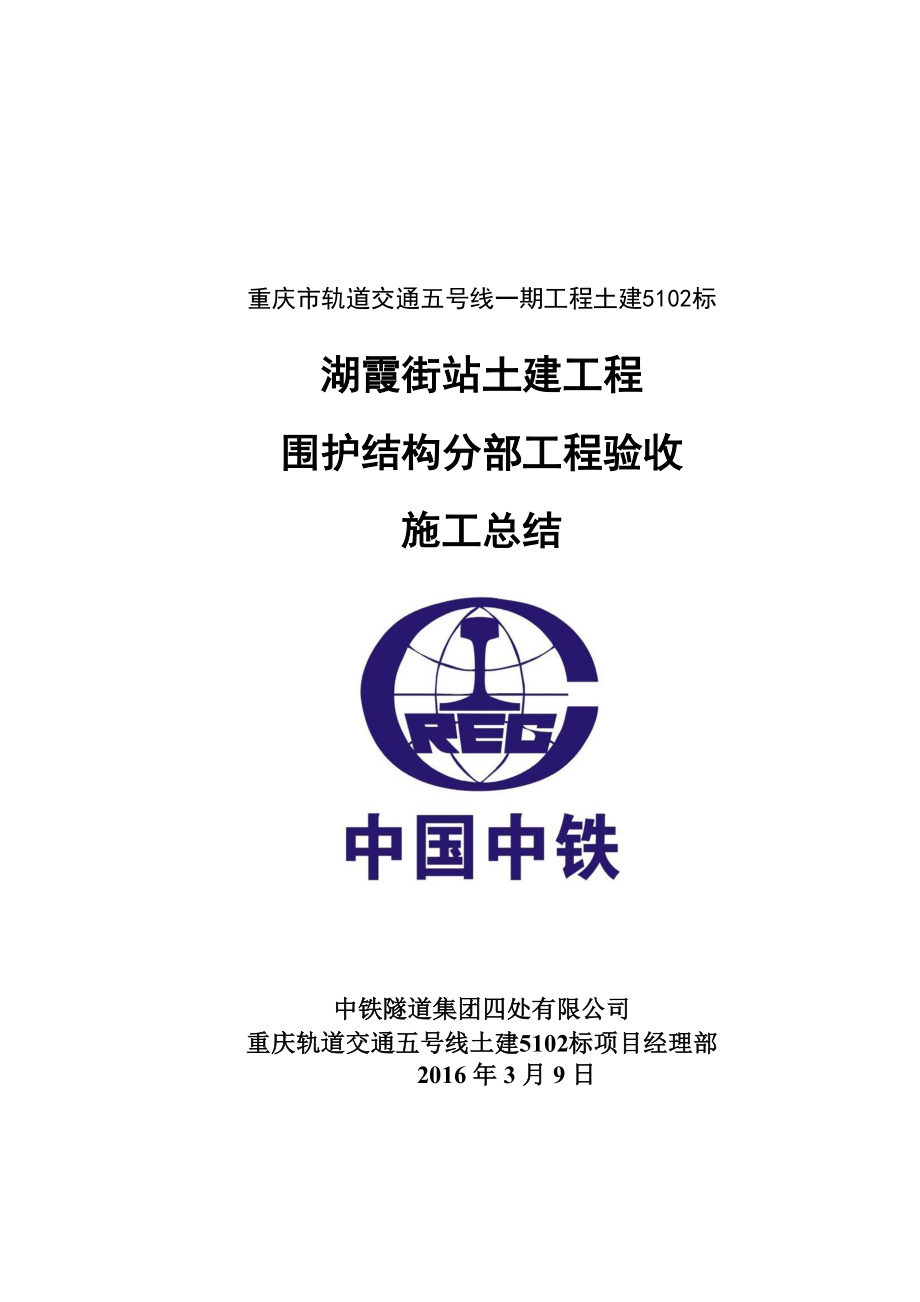

重庆市轨道交通五号线一期工程土建5102标湖霞街站土建工程围护结构分部工程验收施工总结中铁隧道集团四处有限公司重庆轨道交通五号线土建5102标项目经理部2016年3月9日目 录一、工程概况 - 1 -1.1工程概况 - 1 -1.2设计概况 - 1 -1.3参建单位和监督单位 - 2 -二、工程形象进度 - 2 -三、施工与验收依据 - 2 -四、验收范围与内容 - 3 -五、施工过程质量控制情况 - 3 -（一）施工方案的审批执 - 3 -5.1施工方案的审批执行情况 - 3 - 5.2施工方法及现场实际执行情况 - 4 - 5.2.1围护结构工程 - 4 -（二）工程建设强制性标准执行情况 - 8 -（三）工程试验与检测情况 - 12 -（四）不合格试验台账及处理情况 - 79 -（五）分项工程验收情况 - 79 -（六）施工测量与监控量测 - 80 -（七）施工质量控制措施 - 85 -六、工程质量控制资料 - 86 -七、 工程外观质量检查 - 86 -八、设计变更及洽商情况 - 86 -九、监理通知及执行情况 - 86 -十、上次验收存在问题的整改落实情况 - 86 -十一、自检结论 - 86 -1一、工程概况1.1工程概况本工程为重庆市轨道交通五号线一期工程土建5102标湖霞街站，位于重庆市渝北区金渝大道与湖霞街站交叉口附近（鸳鸯街道），交通便捷，周边无建构筑物，地下有管线分布，但施工过程中将进行改迁，不影响主体结构施工，施工环境工况条件较好。
湖霞街站为地下两层双岛四线明挖车站，起点里程为YDK11+10.446，终点里程为YDK11+253.446，站台中心里程为YDK11+110.096；结构总长243m，宽37.7m，基础板底至顶板顶面净高为15.54m线路设计坡度为0.2%，车站大里程端线路标高为373.5067m，小里程端线路标高为373.0207车站共设置了2个风道，1号风道设路左侧小里程端，2号风道设路右侧大里程端车站共设有4个出入口，1个（与十五号线换乘）预留出入口1.2设计概况本基坑边坡按临时边坡进行设计，边坡安全等级一级，使用年限2年车站基坑开挖地表宽度为42～45m，基底开挖宽度为39.7m，开挖深度为15～20m YDK11+008.446～YDK11+138.096段基坑线左、YDK11+008.446～YDK11+265.696段线右根据边坡高度采用两级的板肋式锚杆挡墙，采用由上至下分级开挖，逐级支护，分级高度不宜大于5.0m，开挖断面不宜过长，边坡类型为III类肋柱尺寸300×400mm，肋柱间距2.5m，锚杆间距2.5m×2.5m，面板厚度0.1mYDK11+138.096～YDK11+26263.446段线左基坑边坡采用垂直开挖，采用锚拉式桩板挡墙支护。
锚桩挡墙支护采用机械挖孔圆桩，桩径1.2m，桩长13～23m，纵向间距3.5m；锚索采用7束1×7φs15.2的钢绞线，排距为3 m，列距为3.5 m，锚固长度取7 m；锚固体直径取150mm钻孔桩采用C40混凝土现浇预应力锚索锚孔内注M30水泥砂浆线右基坑采用两级的板肋式锚杆挡墙YDK11+253..446～YDK11+265.695采用锚喷支护，按1：0.1的坡率放坡开挖板肋式锚杆挡墙肋柱与面板混凝土：C30喷射混凝土 ；M30水泥砂浆锚杆锚喷支护：C25喷射混凝土；M30水泥砂浆锚杆砂浆锚杆：C16、C22、C25肋柱钢筋：C16、C18；压顶梁钢筋：C20、C18；基础梁钢筋：C20、C18锚拉式桩板挡墙支护：钻孔桩采用C40混凝土锚索锚孔内注M30水泥砂浆冠梁采用C40混凝土浇筑钻孔桩钢筋：HRB400C25、HRB400C12冠梁及挡水墙钢筋：HRB400C25、HRB400C14、HRB400C12钢筋网：φ8钢筋网片，150mm×150mm1.3参建单位和监督单位（1）参建单位1）建设单位：重庆市轨道交通（集团）有限公司；2）BT承办人：中铁重庆轨道交通投资发展有限公司；3）勘察单位：重庆市勘测院；4）设计单位：重庆市轨道交通设计研究院有限责任公司，中铁二院工程集团有限责任公司；5）监理单位：铁四院（湖北）工程监理有限公司·重庆育才工程咨询监理有限公司（联合体）；6）施工单位：中铁隧道集团四处有限公司；7）第三方检测单位：重庆市建设工程质量检验测试中心；8）第三方监测单位：机械工业勘察设计研究院有限公司。
2）监督单位1）安全监督单位：重庆市建筑工程施工安全管理总站；2）质量监督单位：重庆市建设工程质量监督总站二、工程形象进度湖霞街站土建工程围护结构分部工程，于2014年5月10日开始施工，至2015年9月09日已全部完成湖霞街站土建围护结构分部工程施工三、施工与验收依据表3.01 主要施工依据及验收规范表序号施工规范、验收标准及法规名称编号与版号1地下铁道工程施工及验收规范GB50299—1999（2003版）2城市轨道交通工程测量规范GB50308－20083建筑地基基础工程施工质量验收规范GB50202-20024建筑边坡工程技术规范GB0330-20025建筑基坑工程监测技术规范GB50497-20096混凝土结构工程施工质量验收规范GB50204-20157岩土锚固与喷射混凝土支护规范GB50086-20118建筑基坑支护技术规程JGJ120-20129钢筋焊接及验收规程JGJ18-201210建筑机械使用安全技术规程JGJ33-201211市政工程边坡及挡护结构施工质量验收规范DBJ50-126-201112建筑边坡工程施工质量验收规范DBJ/T50-100-201013重庆市市政基础设施工程预应力施工质量验收规范DBJ50-134-201214旋挖成孔灌注桩工程技术规程DBJ50-156-201215建筑基桩检测技术规范JGJ106-201416铁路隧道工程施工质量验收标准TB10417-200317重庆市轨道交通五号线一期工程土建5102标施工承包合同五号1-工程-土建(五-2014-011-1 5102标18湖霞街站主体围护结构设计施工图（一）19湖霞街站主体围护结构设计施工图（二）20土建5102标湖霞街站深基坑开挖支护安全专项施工方案21土建5102标湖霞街站基坑开挖支护施工方案四、验收范围与内容本次验收内容为湖霞街站土建工程围护结构分部工程，里程为里程为YDK11+008.346～YDK11+265.696。
五、施工过程质量控制情况（一）施工方案的审批执5.1施工方案的审批执行情况土建5102标湖霞街站深基坑开挖支护安全专项施工方案，于2014年7月3日通过专家评审；于2014年8月12日经相关部门审批通过，现场施工严格按照方案执行土建5102标湖霞街站基坑开挖支护施工方案，于2015年2月9日经相关部门审批通过，现场施工严格按照方案执行5.2施工方法及现场实际执行情况湖霞街站采用明挖施工，开挖采由上至下分级开挖，逐级支护，分级高度不大于5.0m，纵向分段，边坡类型为III类，围护结构采取板肋式锚杆挡墙、锚喷支护及锚桩支护三种支护方式5.2.1围护结构工程1、板肋式锚杆挡墙支护工程板肋式锚杆挡墙支护施工顺序：施作截水沟、平台→基坑开挖第一层（2m）→施作压顶梁→锚杆钻孔、安装、注浆→安装面板、肋柱钢筋→泄水孔及碎石滤水包→模板安装→喷射混凝土→养护→继续下一层施工1）锚杆工程1）钻孔①锚杆钻孔采用干作法施工；②锚孔水平方向孔距误差不大于20mm，垂直方向孔距误差不大于20mm；③锚杆孔深不小于设计长度；不超过设计长度0.5m；④锚孔宜一次性钻至设计长度，确保锚固段进入稳定中等风化岩层；⑤钻孔后将孔清理干净，并用压风机吹干，成孔后及时放置锚杆、灌浆，间隔时间不大于6天。
2）锚杆组装与安放①组装前，钢筋除去油污、去锈，严格按设计尺寸下料，每根钢筋长度误差不大于50mm；②钢筋应按一定规律平直排列，沿杆体轴线方向每隔2.0m设一定位支架；③钢筋接长按施工规范焊接或机械连接；④安放锚杆体时防止杆体扭转、弯曲，杆体放入角度与钻孔角度保持一致；⑤杆体插入孔内深度不小于锚杆设计长度的95%，杆体安放后不能随意敲击、插拔，不得悬挂重物3）注浆、锚固①采用M30水泥砂浆，水泥采用普通硅酸盐水泥，强度42.5MPa，注浆压力0.5MPa①钢筋除锈后，锚固段采用水泥砂浆锚固，自由段（尤其是处于土层或强风化岩层）进行除锈、刷沥青船底漆、沥青3道、玻纤布缠裹2层防腐，锚杆采用M30砂浆全部封闭，施工中使锚杆位于锚孔中部4）锚杆验收本工程的所有锚杆施工完并达到设计强度后，随机抽检做锚杆验收试验，以检验施工质量是否达到设计要求其试验要求及步骤按GB50330-2002附录C.3要求进行，验收试验锚杆的数量取锚杆总数的3%，且不少于5根锚杆验收试验荷载值及试验根数要求见表5.01所示表5.01 锚杆验收试验荷载值及试验根数要求表 项目锚杆类型试验荷载值（KN）孔径（mm）试验根数2根HRB400C25308.74110该类型锚杆总数的3%，且不少于5根1根HRB400C22117.6390该类型锚杆总数的3%，且不少于5根1根HRB400C 1663.2350该类型锚杆总数的3%，且不少于5根（2）锚杆工程肋柱、压顶梁、基础梁工程肋柱截面尺寸为350×400mm，纵向间距2.5m，肋柱顶部和底部分别与压顶梁、基础梁连接成整体，压顶梁截面尺寸为400×300mm，基础梁截面尺寸为400×500mm。
肋柱、压顶梁采用C30喷射混凝土，基础梁采用C30混凝土1）肋柱主筋采用8根C16钢筋，箍筋采用φ8@100/200（4）；压顶梁钢筋绑扎主筋采用8根C16钢筋，箍筋采用φ8@200（4）基础梁钢筋绑扎主筋采用8根C18钢筋，箍筋采用8@200（4）3）面板工程1）板肋式锚杆挡墙面板及桩间面板采用C30喷射混凝土，其余面板均采用C25喷射混凝土，喷射混凝土强度及配合比满足相应规范要求；2）喷射材料：水泥，选用硅酸盐水泥或普通硅酸盐水泥，水泥强度等级32.5MPa喷射混凝土1d龄期的抗压强度不小于5MPa混合水中不含有影响水泥正常凝结于硬化的有害杂质，不得使用污水及pH值小于4的酸性水和含硫酸盐量按计算超过混合用水重量1％的水；3）面板上设泄水孔按2.0m×2.0m，呈梅花形布置，孔径Φ=50，外倾5%有裂隙处和明显出水处优先布置，孔后侧设置双层透水土工布包裹D=500mm的级配碎石的反滤包，对中安设；4）挡墙伸缩缝缝宽20mm，伸缩缝每15～25m设一道；5）面板嵌入基坑底面以下0.5m；施工过程面板不得完全悬空；2、锚喷支护锚喷支护施工顺序：施作截水沟、平台→基坑开挖第一层（2m）→锚杆钻孔、安装、注浆→安装钢筋网片→泄水孔及碎石滤水包→喷射混凝土→养护→继续下一层施工。
具体施工参照板肋式锚杆挡墙锚杆及面板工程施工3、锚桩支护（1）旋挖桩施工旋挖桩施工工艺流程：施工准备→定位放线→护筒埋设→钻机就位校正→钻孔、淘渣→清孔→成孔检查→放下钢筋笼及导管→灌注混凝土→成桩养护旋挖桩施工质量要求：①灌注桩成孔后逐孔检查，包括孔位偏差，孔深，孔径，孔的垂直度，孔底沉渣厚度及泥浆的主要指标②混凝土浇筑前，清孔后孔底沉渣厚度不大于5cm③成孔后，孔径不得小于设计桩径，桩身垂直度偏差不大于1%④钢筋笼直径允许偏差为10mm，安放后，顶面高程允许误差为±50mm钢筋笼在吊放入孔时，不得碰撞孔壁，灌注混凝土时，固定其位置⑤钢筋接头用机械连接，钢筋端部切平、镦平后加工螺纹；镦粗头不得有与钢筋轴线相垂直的横向裂纹⑥钢筋笼下放完毕，经检查无误则立即浇注混凝土，时间间隔不超过4小时，以防止泥浆沉淀和塌孔⑦混凝土连续灌注，严禁有夹层和断桩，每孔实际混凝土用量小于计算体积⑧桩孔深度不小于设计深度，桩顶浮浆及松散的混凝土应凿除干净⑨混凝土塌落度应为180～220mm，具有良好的和易性；混凝土浇筑时，导管不得横向移动，导管提升速度与混凝土上升速度相适应，始终保持导管在混凝土中的插入深度不小于2米，也不能使混凝土溢出漏斗。
3）冠梁施工质量要求：①钢筋焊接采用双面搭接焊，搭接长度为10d②模板安装后保证大面平稳，同时，模板缝用双面胶带粘贴紧密，确保无错台、漏浆现象③模板安装前，除去表面的杂物和锈迹，然后刷一层脱模剂④砼捣固采用插入式振动棒，移动间距不小于振动器作用半径的1.5倍，插入下层砼的深度为50～100mm，振捣时应与模板保证5cm距离，防止撞击模板⑤砼捣固以砼表面不出现下沉冒出气泡，表面平坦为宜，一处理完成后徐徐提起捣棒，移到下一处⑥砼达到终凝后应覆盖养护，并派专人进行定点洒水养护表5.02 钢筋绑扎位置允许偏差值（mm）项 目允许偏差箍筋间距±10主筋间距列间距±10层间距±5钢筋弯起点位移±10受力钢筋保护层±5预埋件中心线位移±10水平及高程±5（4）其他1）坡面转角处相交坡面上临近锚杆需相互错开，锚杆距边≥1m喷射混凝土面板钢筋网于转角处为整片铺设2）边坡坡面板应采用逆作法施工，土层、强风化层每开挖1.5m，中风化层每开挖3.0m，待喷射混凝土强度达到设计值后，再进行下一级开挖3）坡面板上设泄水孔，间距2m×2m，梅花形布置，外斜5%，采用Φ50mmPVC管，管口设500×500×500mm碎石滤水包，最下排泄水孔口应高出地面（或排水沟顶面）300mm。
地下水较多或有较大股水流处，泄水孔加密2）锚索工程锚索施工工艺流程：锚孔测放→钻机就位→钻孔施工→锚孔清理→锚索制作及安装→锚固注浆→锚索张拉及锁定、封锚1）锚索防腐①自由段防腐：每根钢绞线除锈、除油后先在锚索表面涂润滑油或防腐漆，然后包裹塑料布，再在塑料布上涂润滑油或防腐漆，并包裹塑料布，形成二涂二布，最后装入塑料套管中，并使塑料套管中充满油脂，最终形成双层防腐；自由段选用无接头的套管，当有接头存在时，接头处搭接长度应大于50mm，并用胶带密封；②锚固段防腐：钢绞线除锈、除油后，采用水泥砂浆防腐，施工中应使锚索位于锚孔中部，要求杆体周围水泥砂浆保护层厚度不小于25mm；③锚头防腐：锚索张拉锁定、二次灌浆完成后封口，从锚具量起留100mm的钢绞线，并做厚度不小于100mm的1：2水泥砂浆保护层，再用钢筋网罩封闭，并做100mm厚C40细石混凝土外封，混凝土保护层厚度不小于50mm2）注浆、锚固采用M30水泥砂浆，注浆压力2.0Mpa；水泥强度不低于42.5MPa，不得使用高铝水泥3）预应力锚索张拉及锁定 ①锚索张拉前应对张拉设备进行标定；②锚固体及外锚墩强度均达到设计强度的90%；③ 锚索正式张拉前应取0.1～0.2倍锚索设计轴向拉力值进行预张拉1～2次，使其各部位接触紧密，索体完全平直；④预应力锚索张拉、锁定后，才能进行下一级土石方开挖。
二）工程建设强制性标准执行情况（1）执行的强制性标准规范《建筑基坑支护技术规程》（JGJ120-2012）强制性条文有：8.1.3当基坑开挖面上方的锚杆、土钉、支撑未达到设计要求时，严禁向下超挖土方8.1.4采用锚杆或支撑的支护结构，在未达到设计规定的拆除条件时，严禁拆除锚杆或支撑8.1.5基坑周边施工材料、设施或车辆荷载严禁超过设计要求的地面荷载限值8.2.2安全等级为一级、二级的支护结构，在基坑开挖过程与支护结构使用期内，必须进行支护结构的水平位移监测和基坑开挖影响范围内建（构）筑物、地面的沉降监测执行情况：按规范要求进行施工，锚杆和面板达到设计强度后，再向下开挖土石方；基坑周边无超过设计要求的地面荷载限制 ；施工过程中严格按规范要求进行监测2）执行的强制性标准规范《建筑基坑工程监测技术规范》（GB50497-2009）强制性条文有：3.0.1开挖深度大于等于5m或开挖深度小于5m但现场地质情况和周围环境较复杂的基坑工程以及其他需要监测的基坑工程应实施基坑工程监测7.0.4当出现下列情况之一时，应提高监测频率：1、监测数据达到报警值2、监测数据变化较大或者速率加快3、存在勘察未发现的不良地质。
4、超深、超长开挖或未及时加撑等违反设计工况施工5、基坑及周边大量积水、长时间连续降雨、市政管道出现泄露6、基坑附近地面荷载突然增大或超过设计限值7、支护结构出现开裂8、周边地面突发较大沉降或出现严重开裂9、邻近建筑突发较大沉降、不均匀沉降或出现严重开裂10、基坑底部、侧壁出现管涌、渗漏或流沙等现象8.0.1基坑工程监测必须确定监测报警值，监测报警值应满足基坑工程设计、地下结构设计以及周边环境中被保护对象的控制要求监测报警值应由基坑工程设计方确定8.0.7当出现下列情况之一时，必须立即进行危险报警，并应对基坑支护结构和周边环境中的保护对象采取应急措施1监测数据达到监测报警值的累计值2基坑支护结构或周边土体的位移值突然明显增大或基坑出现流沙、管涌、隆起、陷落或较严重的渗漏等3基坑支护结构的支撑或锚杆体系出现过大变形、压屈、断裂、松弛或拔出的迹象4周边建筑的结构部分、周边地面出现较严重的突发裂缝或危害结构的变形裂缝5周边管线变形突然明显增长或出现裂缝、泄漏等6根据当地工程经验判断，出现其他必须进行危险报警的情况执行情况：按照设计和规范要求编制监测方案，并制定应急响应措施施工过程中按方案要求进行监测，施工过程中未出现预警情况。
3）执行的强制性标准规范《市政工程边坡及挡护结构施工质量验收规范》（DBJ50-126-2011）强制性条文有：1.0.3施工单位作为施工质量控制的主体，应对工程施工质量进行全过程控制；建设单位、监理单位、勘察和设计单位等参建各方应按有关规定对施工阶段的工程质量进行控制3.1.4工程所用的主要原材料、半成品、构（配）件、设备等产品，进入施工现场时必须进行进场验收5.1.2钢筋质量应符合以下规定：1当现场钢筋品种、级别或规格需作变更时，应办理设计变更文件；2钢筋应按不同钢种、等级、牌号、规格及生产厂家分批验收，确认合格后方可使用3在浇筑砼之前，应进行钢筋隐蔽工程验收5.1.3模板质量应符合以下规定：1模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计；2模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计；3模板及其支架安装和拆除的顺序及安全措施应按施工技术方案执行6.2.1锚杆（索）、锚具、夹具和连接器的品种、规格和技术性能应符合设计及现行国家、行业标准的规定检查数量：按本规范附录H执行检验方法：检查产品合格证、出厂检验报告、进场复验力学性能试验报告。
7.1.4基础开挖施工前应结合工程勘察设计文件、临近建筑物和地下设施类型、分布及结构质量情况、工程设计图纸等，编制施工技术方案、环境保护措施基础开挖应分层进行，应避免对地基持力层的扰动和雨水的浸泡基础开挖完成后，应经隐蔽验收合格后方可进行下一道工序执行情况：严格按设计及规范施工，对施工全过程进行控制，确保施工质量合格；原材料遵循“先检验、后使用”的原则，检测结果合格后并验收后再使用；基坑开挖工程，勘察设计文件完善，施工方案经过评审，环境保护措施完善，并严格按设计、规范及施工方案执行；基础开挖完成后，经现场监理工程师隐蔽验收合格后方进行下一道工序4）执行的强制性标准规范为 《钢筋焊接及验收规程》（JGJ518-2012）强制性条文有：3.0.6条，内容为“焊条、焊丝、焊剂等应有产品合格证执行情况：选用的材料均有产品合格证，检测结果符合有关标准的规定4.1.3条，内容为《在钢筋工程焊接开工前，参与该工程施焊的焊工必须进行现场条件下的焊接工艺试验，应经试验合格后，方准于焊接生产》5.1.7内容为“钢筋闪光对焊接头应从每一检验批接头中随机切取三个接头进行试验并对实验结果进行评定执行情况：用于工程中的原材料均有产品合格证并按规范要求进行取样检测，在钢筋工程开工前组织焊工场条件下的焊接工艺试验合格后，方于焊接生产。
5）执行《重庆市市政基础设施工程预应力施工质量验收规范》DBJ/T50-100-2010强制性条文有：4.3.2 锚具、夹具和连接器的性能应满足：7.1 预应力筋用锚具、夹具和连接器安装时，其品种、级别、规格、数量必须符合设计要求锚具安装位置应准确，牢固可靠，锚垫板与预应力筋在锚固区应相互垂直检测数量：全部检验方法：观察、尺量，隐蔽检查验收记录8.2.1 预应力张拉时应进行跟踪控制，其控制精度应符合下列规定：1 多顶张拉同步性控制，其控制精度为±2%2 张拉控制应力精度为±1.5%3 张拉至控制应力后，应保证足够的持荷时间检验数量：全部检验方法：张拉千斤顶、油压表或专用测试仪执行情况：预应力筋用锚具、夹具和连接器，其品种、级别、规格、数量符合设计要求，施工过程中严格按规范要求控制精准度执行情况：预应力锚索施工均按照设计和规范进行，锚具、夹具其品种、级别、规格、数量均符合设计要求；锚索张拉按照规范要求进行6）执行《旋挖成孔灌注桩工程技术规范》DBJ50-156-20127.1.3旋挖桩成孔灌注桩孔口应设置护筒，并满足设计要求执行情况：施工过程中按规范要求旋挖桩成孔灌注桩孔口设置护筒9）执行《铁路桥涵工程施工质量验收标准》TB 10415-2003。
强制性条文有：6.1.5沉入桩、钻孔桩应按有关规定和设计要求进行试桩，以确定施工工艺参数和检验桩的承载力，并应具有完整的试桩资料6.5.16桩的混凝土等级必须符合设计要求水下混凝土标准养护试件强度必须符合设计强度等级的1.15倍检验方法：施工单位每根桩应在混凝土的浇筑地点随机抽样制作混凝土试件不得少于2组检验方法：施工单位进行混凝土强度试验；监理单位检查混凝土强度试验报告6.5.19 桩承载力试验必须必须符合设计要求检查数量：施工单位、监理单位按设计要求数量检验检验方法：施工单位进行静载试验；监理单位见证试验；勘察设计单位现场确认 执行情况：严格按规范施工，施工过程中严格按规范要求频次和数量进行试验检测7）执行《混凝土结构工程施工质量验收规范》GB50204-2015强制性条文有：5.2.1条，内容为“钢筋进场时，应按国家现行相关标准的规定抽取试件作力学性能和重量偏差检验，检验结果必须符合有关标准的规定”执行情况：用于工程中的钢筋施工过程中均严格按规范要求进行试验检测8）执行《混凝土结构工程施工规范》GB50666-20118.1.3条，内容为《混凝土运输、输送、混凝土浇筑过程中严禁加水；混凝土运输、输送、浇筑过程中散落的混凝土严禁用于混凝土构件浇筑。
执行情况：砼浇筑过程中无私自加水现象，散落的混凝土均未用于混凝土结构中三）工程试验与检测情况 根据重庆市建设工程质量监督总站的要求，重庆市建设工程试验检测实行100％见证制度，即承包人所有应进行的试验检测项目，按国家及重庆市有关规定的频率100％见证取样其中，85％的自检试验委托重庆佳维建设工程质量检测有限公司和重庆永渝建设工程质量检测有限公司进行检测，15％的抽检送政府质量监督部门，重庆市建设工程质量监督检测中心检测1）原材料检验情况遵循“先检验、后使用”的原则，我单位对湖霞街站土建工程围护结构分部工程原材料85%送自检单位共检验706个批次，15%送抽检单位共检验72个批次，原材料在监理工程师见证情况下抽样送检率为100％，检测结果合格见证取样检测详见表5.04 81 - 表5.03重庆轨道交通四号线一期工程土建三标区间围护结构材料进场数量及检测情况统计表序号材料名称规格型号单位使用部位按设计文件应进场总量实际已进场数量检测频率计划应检测频次实际检测频次自检（85%）质监站（15%）自检（85%）质监站（15%） 1盘条A8吨面板挂网≤60t/批2螺纹钢C12吨锚固桩、冠梁、挡土板≤60t/批3螺纹钢C14吨挡水墙≤60t/批4螺纹钢C16吨肋柱、压顶梁≤60t/批砂浆锚杆≤60t/批5螺纹钢C18吨基础梁2.2742.92≤60t/批10106螺纹钢C20吨压顶梁、基础梁、肋柱17.6440.215≤60t/批10107螺纹钢C22吨砂浆锚杆0.85140.07≤60t/批11218螺纹钢C25吨锚拉桩、冠梁67.48399.705≤60t/批2191砂浆锚杆64.59≤60t/批209水泥砂浆M30m³砂浆锚杆≤100m³/批10水泥P.042.R吨C25喷射混凝土（桩间挡土板面板、临时边坡面板）M30水泥砂浆≤500t/批11细骨料砂吨C25喷射混凝土（桩间挡土板面板、临时边坡面板）、M30水泥砂浆≤600t/批12粗骨料5~10mm碎石吨C25喷射混凝土（桩间挡土板面板、临时边坡面板）≤600t/批13速凝剂BOS博锐达吨C25喷射混凝土（桩间挡土板面板、临时边坡面板）≤20t/批14商砼C40m³人工挖孔桩、冠梁≤100m³/批15商砼C40m³旋挖桩≤100m³/批20砂浆锚杆C28、C25根砂浆锚杆100根抽3根21喷射混凝土C25 m³临时边坡、桩间挡土板≤100m³/批表5.04 见证取样检测统计表序号检测单位原材料名称规格型号进场批次代表数量检测频率抽检批次检测项目报告编号报告日期结论备注1热轧带肋钢筋HPB300φ8160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差合格85%2热轧带肋钢筋HRB400C18160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差合格85%3热轧带肋钢筋HRB400C20160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差合格85%4热轧带肋钢筋HRB400C12160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差合格85%5热轧带肋钢筋HPB300φ8160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差合格85%6重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差合格85%7重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400C14160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差合格85%8重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400C25160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差合格85%9重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400C25160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001402613A2014/7/22合格85%10重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400C25160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001402789A2014/8/13合格85%11重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001402849A2014/8/14合格85%12重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001402851A2014/8/14合格85%13重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001403034A2014/9/7合格85%14重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001403897A2014/11/1合格85%15重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001404895A2015/1/1合格85%16重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC25160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率018Q0309001404896A2015/1/1合格85%17重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC25160T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率018Q0309001500389A2015/1/20合格85%18重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8137.69560T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001500448A2015/1/24合格85%19重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC16121.75760T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率018Q0309001501065A2015/3/17合格85%20重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC22150.6960T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率018Q0309001501250A2015/3/20合格85%21重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC1616060T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率050Q0309001500725A2015/4/3合格85%22重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC22141.03560T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率050Q0309001500728A2015/4/3合格85%23重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC25143.260T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率050Q0309001501359A2015/7/8合格85%24重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8124.4260T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差050Q0309001501418A2015/7/20合格85%25重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC25138.66960T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率018Q0309001505004A2015/8/5合格85%26重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8126.5260T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001505177A2015/8/10合格85%27重庆佳维建设工程质量检测有限公司热轧带肋钢筋HRB400EC25150.65860T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差、强屈比、超屈比、最大力总伸长率018Q0309001505179A2015/8/10合格85%28重庆佳维建设工程质量检测有限公司热轧带肋钢筋HPB300φ8124.360T/批1屈服强度、抗拉强度、断裂伸长率、冷弯、重量偏差018Q0309001505239A2015/8/12合格85%34重庆佳维建设工程质量检测有限公司速凝剂KW-8512020T/批1细度、含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400014A2014/6/13合格85%35重庆佳维建设工程质量检测有限公司速凝剂BDS12020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400015A2014/7/10合格85%36重庆佳维建设工程质量检测有限公司速凝剂BDS12020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400021A2014/8/6合格85%37重庆佳维建设工程质量检测有限公司速凝剂BDS11920T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400027A2014/8/19合格85%38重庆佳维建设工程质量检测有限公司速凝剂BDS11820T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400034A2014/9/3合格85%39重庆佳维建设工程质量检测有限公司速凝剂BDS11920T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400037A2014/9/26合格85%40重庆佳维建设工程质量检测有限公司速凝剂BDS11820T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400042A2014/10/4合格85%41重庆佳维建设工程质量检测有限公司速凝剂BDS11920T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400045A2014/10/10合格85%42重庆佳维建设工程质量检测有限公司速凝剂BDS11820T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400064A2014/11/10合格85%43重庆佳维建设工程质量检测有限公司速凝剂BDS11920T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400097A2014/12/3合格85%44重庆佳维建设工程质量检测有限公司速凝剂BDS11520T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400105A2014/12/9合格85%45重庆佳维建设工程质量检测有限公司速凝剂BDS11020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400127A2014/12/20合格85%46重庆佳维建设工程质量检测有限公司速凝剂BDS11520T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400135A2014/12/23合格85%47重庆佳维建设工程质量检测有限公司速凝剂BDS11520T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400158A2014/12/3 2014/12/30合格85%48重庆佳维建设工程质量检测有限公司速凝剂BDS11020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400193A2014/12/18 2015/1/14合格85%49重庆佳维建设工程质量检测有限公司速凝剂BDS11020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001400217A2014/12/27 2015/1/23合格85%50重庆佳维建设工程质量检测有限公司速凝剂BDS11520T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001500060A2015/2/25合格85%51重庆佳维建设工程质量检测有限公司速凝剂BDS11520T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001500087A2015/3/10合格85%52重庆佳维建设工程质量检测有限公司速凝剂BDS11520T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比050Q0307001500070A2015/5/9合格85%53重庆佳维建设工程质量检测有限公司速凝剂BDS12020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001500423A2015/8/25合格85%54重庆佳维建设工程质量检测有限公司速凝剂BDS12020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001500430A2015/8/29合格85%55重庆佳维建设工程质量检测有限公司速凝剂BDS12020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001500437A2015/9/1合格85%56重庆佳维建设工程质量检测有限公司速凝剂BDS12020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001500460A2015/9/9合格85%57重庆佳维建设工程质量检测有限公司速凝剂BDS12020T/批1含水率、初凝时间、终凝时间、1d抗压强度、28d抗压强度比018Q0307001500473A2015/9/15合格85%58重庆佳维建设工程质量检测有限公司水泥P.O42.5R1186t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400094A2014/6/14合格85%59重庆佳维建设工程质量检测有限公司水泥P.O42.5R1178t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400100A2014/6/24合格85%60重庆佳维建设工程质量检测有限公司水泥P.O42.5R1196t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400109A2014/7/9合格85%61重庆佳维建设工程质量检测有限公司水泥P.O42.5R1188t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400117A2014/7/31合格85%62重庆佳维建设工程质量检测有限公司水泥P.O42.5R1192t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400140A2014/8/27合格85%63重庆佳维建设工程质量检测有限公司水泥P.O42.5R1188t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400154A2014/9/7合格85%64重庆佳维建设工程质量检测有限公司水泥P.O42.5R1176t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400167A2014/9/26合格85%65重庆佳维建设工程质量检测有限公司水泥P.O42.5R1183t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400176A2014/10/4合格85%66重庆佳维建设工程质量检测有限公司水泥P.O42.5R1192t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400256A2014/12/5合格85%67重庆佳维建设工程质量检测有限公司水泥P.O42.5R1198t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400261A2014/12/9合格85%68重庆佳维建设工程质量检测有限公司水泥P.O42.5R1195t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400267A2014/12/13合格85%69重庆佳维建设工程质量检测有限公司水泥P.O42.5R1196t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400272A2014/12/16合格85%70重庆佳维建设工程质量检测有限公司水泥P.O42.5R1190t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400277A2014/12/18合格85%71重庆佳维建设工程质量检测有限公司水泥P.O42.5R1197t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0302001400289A2014/12/23合格85%72重庆佳维建设工程质量检测有限公司水泥P.O42.5R1195t500T/批1标准稠度用水量、安定性、凝结时间、强度、比表面积018Q0。
