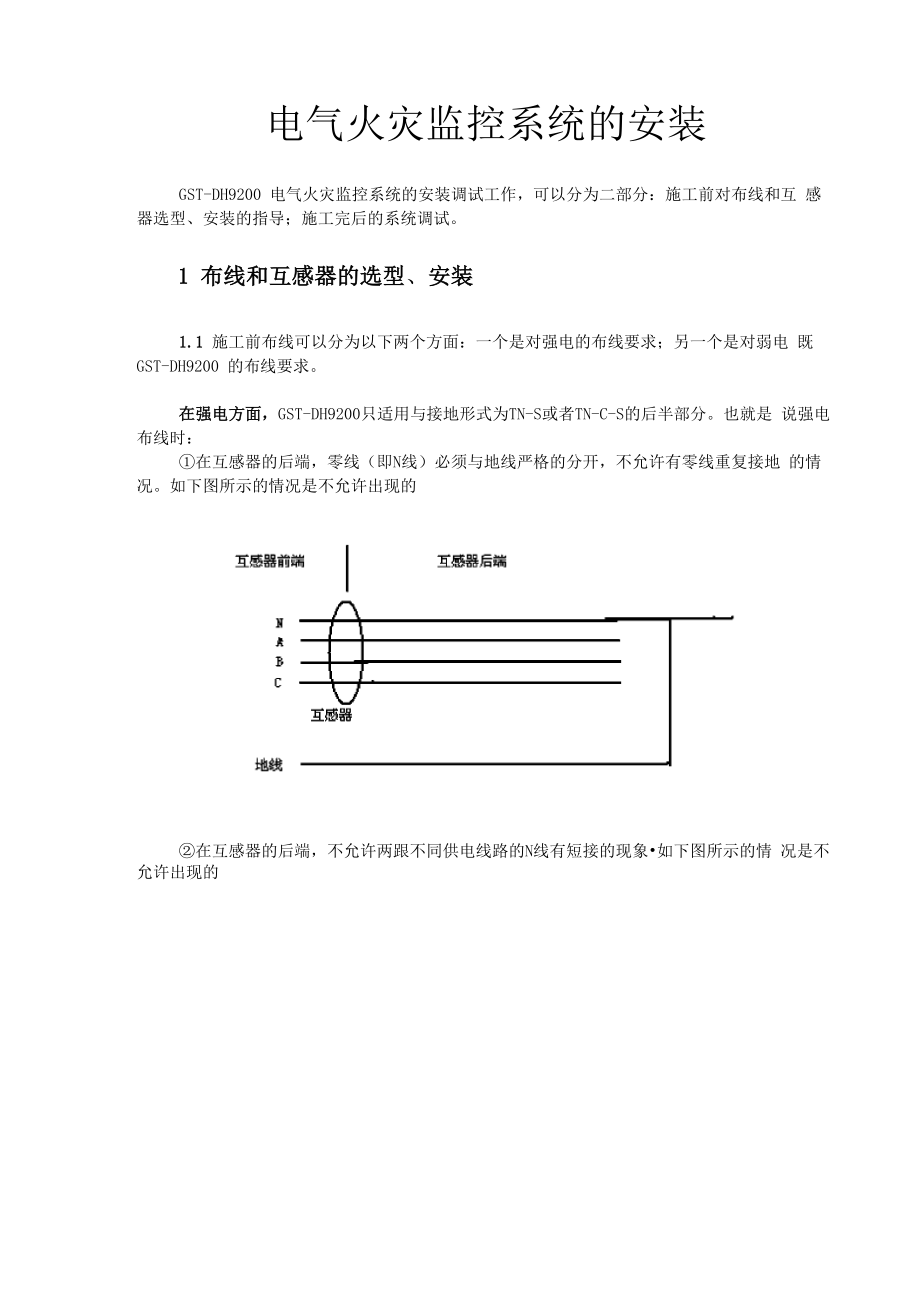

电气火灾监控系统的安装GST-DH9200 电气火灾监控系统的安装调试工作，可以分为二部分：施工前对布线和互 感器选型、安装的指导；施工完后的系统调试1 布线和互感器的选型、安装1.1 施工前布线可以分为以下两个方面：一个是对强电的布线要求；另一个是对弱电 既 GST-DH9200 的布线要求在强电方面，GST-DH9200只适用与接地形式为TN-S或者TN-C-S的后半部分也就是 说强电布线时：①在互感器的后端，零线（即N线）必须与地线严格的分开，不允许有零线重复接地 的情况如下图所示的情况是不允许出现的②在互感器的后端，不允许两跟不同供电线路的N线有短接的现象•如下图所示的情 况是不允许出现的在这部分，需要注意的是：强电系统中的照明供电和双电源箱照明供电在施工时，往 往会把零线当做地线使用，这样就会出现上面所说的N线重复接地，这是不被允许的双电 源箱中的双电源转换开关在接线过程中，施工方为了方便及节省成本，往往会把2路供电线 路的2跟N线，直接在转换开关的入线端直接接到一起，切换时只切火线，不切N线，这就 会出现上面所说的第二种情况这种情况下，互感器测得的漏电流会过大，因为另一跟N 线会串回来电流。
在弱电方面，布线要求如下：端子名称说明极数连接方式功能电源Nl、L12N1接入N线，L1接入断路器入线端A、B、C任意一相米用现场供电方式供 电电源输入端断电检测N2、L22N2接入N线，L2接入断路器出线端 A、B、C任意一相检测断路器输出状态， 完成供电线路失电状态零序电流 互感器G、 Sl、 S2、Slt、 S2t5S1,S2接入零序电流互感器的检测 线圈，S1 t,S2t接入零序电流互感器 的试验线圈,G为备用端子输入检测信号，输出测试信号常开触点01、022无源触点，可以通过电动机构与带 有分离端口的断路器连接控制断路器切断供电线 路电源总线Zl、Z22外接总线与监控设备连接总线供电和通讯电源、断电检测、输出触点线：采用阻燃电缆，截面积大于0.51W；总线：采用阻燃双绞线，截面积大于1.0 mm2；零序电流互感器：四芯阻燃屏蔽电缆，截面积大于0.5mm2,长度小于2米在这方面，需要注意的是：1.总线必须采用双绞线，不要使用平行线使用平行线时， 由于外界干扰，易造成总线通讯不畅2. 总线要与消防线路布在一起，不要与强电线路挨 在一起，尽量减少强电对通讯的干扰3.互感器与模块之间的四跟线要采用四芯屏蔽电缆， 屏蔽网靠近模块的一端接到模块的接地端，另一端悬空。
4.模块的接地端子要有良好的接地5.二总线严禁与线穿入同一金属管内二总线穿线可用阻燃PVC管、金属管及金属线 槽1.2 互感器的选型互感器的选型主要是依据要套入互感器的线的线径的粗细来选择，只要在选互感器时， 能保证线能从其中穿过就可以1.3 互感器的安装电流互感器应安装易于检修的地方，互感器的安装没有方向问题两个互感器的线圈不要重叠，防止有磁场干扰对220 V供电系统，电流互感器只要套住二根电源线即可，要求其中的N线不得再重复接地对于380 V配电系统，电流互感器必须同时套住LI、L2、L3、N线，PE线不得穿过互感器，同时N线此后不得再接地在接地型式为TN-C系统中，必须将其改造为TN-C-S、TN-S或局部TT系统后，才可以安装使用报警式剩余电流保护装置2 系统的调试系统的调试也可以分为两大部分，首先是模块的编码，然后是控制器的总线通讯调试2.1 模块的编码模块的原始编码由编码器写入额定的报警电流值和互感器的型号可以由编码器写入， 也可以在控制器的‘系统设置'的‘更改设备特性'中写入模块常开触点输出方式由编码 器写入，延时输出时间可由编码器或控制器写入2.2 控制器的调试开机前，测量总线的线间电阻及有无短路的情况，保证总线正常后，总线接入回路。
开 机注册注册完全后，从设备检查中查看互感器测得的实际电流值，根据实际电流值来调整 模块的报警电流额定剩余电流报警值的设定依据 ：在电气火灾监控系统设计时额定剩余电流报警设定值按照配出供电线路额定工作电流 的千分之一来估算，一般一级保护800mA,二级保护400mA探测器额定剩余电流报警设定 值可从300 mA〜1000 mA范围内现场设置，在实际工程调试时由于配出供电线路负荷、线路 绝缘、运行环境不同，配出供电线路正常运行时的泄漏电流也不同，应根据配出供电线路实 际测量的泄漏电流数值调整探测器额定剩余电流报警设定值，调整的结果不应小于探测保 护配出供电线路正常运行时的泄漏电流最大值的2倍，并使之与探测保护配出供电线路相 适宜系统安装调试中的注意事项：1. 由于施工方在施工过程中为了节省成本及施工方便，时常会出现N线接地和N线公用 的情况，这样会发生控制器显示的漏电流过大的情况，所以在施工前一定要把电气火灾监控 系统对其接线方面的要求认真讲明，这样就会减少系统调试中遇到的麻烦2. 关于总线隔离器的使用与消防的总线隔离器的使用方法相同3. 注册不全或者注册时出现乱码，这种现象说明总线通讯不畅。
可以测量总线电压，若 电压降过大，加总线中继器来使总线恢复正常的工作状态关于电气火灾监控系统的安装调试可以参考以下资料GB13955《剩余电流动作保护装置安装和运行》GB 50045-95《高层民用建筑设计防火规范》GB 50054-95《低压配电设计规范》GB 14287-2005《电气火灾监控系统》附件1 如何区别：TN-C系统、TN-S系统、TN-C-S系统、TT系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不 是十分严格国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统下面内容就是对各种供电 系统做一个扼要的介绍TT 系统 TN-C供电系统一 TN系统一TN-SIT 系统 TN-C-S（一）工程供电的基本方式根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和 IT 系统，分述如下 1 ） TT 方式供电系统 TT 方式是指将电气设备的金属外壳直接接地的保护系统， 称为保护接地系统，也称TT系统。
第一个符号T表示电力系统中性点直接接地；第二个 符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何 接地无关在 TT 系统中负载的所有接地均称为保护接地，如图 1-1 所示这种供电系统 的特点如下1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地 保护，可以大大减少触电的危险性但是，低压断路器（自动开关）不一定能跳闸，造成漏 电设备的外壳对地电压高于安全电压，属于危险电压2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作 保护，困此 TT 系统难以推广3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料 现在有的建筑单位是采用 TT 系统，施工单位借用其电源作临时用电时，应用一条专用保 护线，以减少需接地装置钢材用量把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没 有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统 适用于接地保护占很分散的地方 2 ）TN 方式供电系统 这种供电系统是将电气设备的金属外壳与工作零线相接的保 护系统，称作接零保护系统，用 TN 表示。
它的特点如下1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流 很大，是 TT 系统的 5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压 断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全2 ） TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系 统优点多 TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为 TN-C 和 TN-S 等两种 3 ） TN-C 方式供电系统 它是用工作零线兼作接零保护线，可以称作保护中性线， 可用 NPE 表示（ 4 ） TN-S 方式供电系统 它是把工作零线 N 和专用保护线 PE 严格分开的供电 系统，称作 TN-S 供电系统， TN-S 供电系统的特点如下1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流 PE 线 对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠2 ）工作零线只用作单相照明负载回路3 ）专用保护线 PE 不许断线，也不许进入漏电开关4 ）干线上使用漏电保护器，工作零线不得有重复接地，而 PE 线有重复接地，但是 不经过漏电保护器，所以 TN-S 系统供电干线上也可以安装漏电保护器。
5 ） TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统在建 筑工程竣工前的“三通一平”（电通、水通、路通和地平——必须采用 TN-S 方式供电系统5 ） TN-C-S方式供电系统在建筑施工临时供电中，如果前部分是TN-C方式供 电，而施工规范规定施工现场必须采用 TN-S 方式供电系统，则可以在系统后部分现场总 配电箱分出 PE 线， TN-C-S 系统的特点如下1 ）工作零线 N 与专用保护线 PE 相联通，如图 1-5ND 这段线路不平衡电流比较 大时，电气设备的接零保护受到零线电位的影响 D 点至后面 PE 线上没有电流，即该段 导线上没有电压降，因此， TN-C-S 系统可以降低电动机外壳对地的电压，然而又不能完 全消除这个电压，这个电压的大小取决于ND线的负载不平衡的情况及ND这段线路的长 度负载越不平衡， ND 线又很长时，设备外壳对地电压偏移就越大所以要求负载不平 衡电流不能太大，而且在 PE 线上应作重复接地2 ） PE 线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会 使前级漏电保护器跳闸造成大范围停电3 ）对 PE 线除了在总箱处必须和 N 线相接以外，其他各分箱处均不得把 N 线和 PE 线相联， PE 线上不许安装开关和熔断器，也不得用大顾兼作 PE 线。
通过上述分析， TN-C-S 供电系统是在 TN-C 系统上临时变通的作法当三相电力变压 器工作接地情况良好、三相负载比较平衡时， TN-C-S 系统在施工用电实践中效果还是可 行的但是，在三相负载不平衡、建筑施工工地有专用的电力变压器时，必须采用 TN-S 方 式供电系统 6 ） IT 方式供电系统 I 表示电源侧没有工作接地，或经过高阻抗接地每二个 字母 T 表示负载侧电气设备进行接地保护TT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好一般用于不允许停 电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井 等处地下矿井内供电条件比较差，电缆易受潮运用 IT 方式供电系统，即使电源中性点 不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性 点接地的系统还安全但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了在负载发生短 路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危 险的只有在供电距离不太长时才比较安全这种供电方式在工地上很少见二）供电线路符号小结1 ）国际电工委员会（ IEC ）规定的供电方式符号中，第一个字母表示电力（电源） 系统对地关系。
如 T 表示是中性点直接接地； I 表示所有带电部分绝缘2 ）第二个字母表示用电装置外露的可导电部分对地的关系如 T 表示设备外壳接地， 它与系统中的其他任何接地点无直接关系； N 表示负载采用接零保护3 ）第三个字母表示工作零线与保护线的组合关系如 C 表示工作零线与保护线是合 一的，如TN-C ； S表示工作零线与保护线是严格分开的，所以PE线称为专用保护线， 如 TN-S 。
