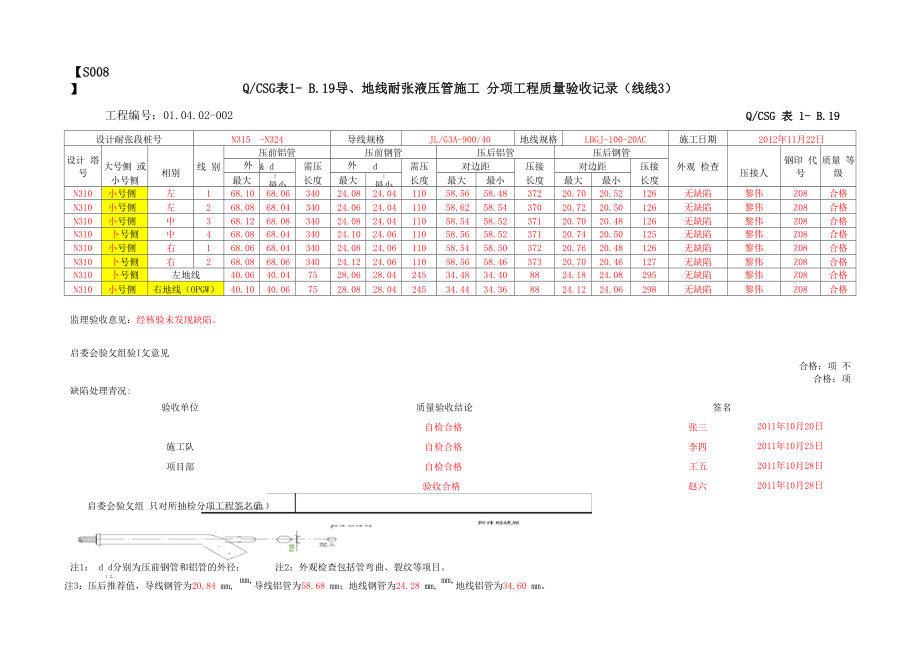

S008】Q/CSG表1- B.19导、地线耐张液压管施工 分项工程质量验收记录（线线3）Q/CSG 表 1- B.19工程编号：01.04.02-002设计耐张段桩号N315-N324导线规格JL/G3A-900/40地线规格LBGJ-100-20AC施工日期2012年11月22日设计 塔号大号侧 或线 别压前铝管压前钢管压后铝管压后钢管外观 检查钢印 代号质量 等级相别外径& d需压外径d需压对边距压接对边距压接压接人小号侧最大2最小长度最大1最小长度最大最小长度最大最小长度N310小号侧左168.1068.0634024.0824.0411058.5658.4837220.7020.52126无缺陷黎伟Z08合格N310小号侧左268.0868.0434024.0624.0411058.6258.5437020.7220.50126无缺陷黎伟Z08合格N310小号侧中368.1268.0834024.0824.0411058.5458.5237120.7020.48126无缺陷黎伟Z08合格N310卜号侧中468.0868.0434024.1024.0611058.5658.5237120.7420.50125无缺陷黎伟Z08合格N310小号侧右168.0668.0434024.0824.0611058.5458.5037220.7620.48126无缺陷黎伟Z08合格N310卜号侧右268.0868.0634024.1224.0611058.5658.4637320.7020.46127无缺陷黎伟Z08合格N310卜号侧左地线40.0640.047528.0628.0424534.4834.408824.1824.08295无缺陷黎伟Z08合格N310小号侧右地线（OPGW）40.1040.067528.0828.0424534.4434.368824.1224.06298无缺陷黎伟Z08合格监理验收意见：经核验未发现缺陷。
启委会验攵组验I攵意见合格：项 不合格：项缺陷处理青况:验收单位质量验收结论签名施工队项目部自检合格自检合格自检合格验收合格启委会验攵组 只对所抽检分项工程签名确人）张三李四王五赵六2011年10月20日2011年10月25日2011年10月28日2011年10月28日mm,mm,注1： d d分别为压前钢管和铝管的外径； 注2：外观检查包括管弯曲、裂纹等项目1 2,,注3：压后推荐值，导线钢管为20.84 mm,导线铝管为58.68 mm；地线钢管为24.28 mm,地线铝管为34.60 mm填写说明1、本记录表需按I、II回路分开填写，即按塔号顺序先依次填好I回路部分的记录表后，再按相同方式填写II回路部分的记录表；其中II回路部分记 录表的工程编号后三位流水号接续I回路部分记录表的工程编号后三位数流水号2、 大号侧、小号侧：填写大号侧或小号侧（同一塔号线路方向前侧即大号侧、线路方向后侧即小号侧）3、 极别：同回路部分同极的大、小号侧耐张管填至同张表，填写I回极1 （2）、II回极1（2）；4、 线别：填写导线编号1、2、3号线；地线填写左地或右地5、 压前铝管、钢管外径：d1、d2分别为压前钢管和铝管的外径，应填写实测数据最大、最小值。
6、 需压长度：按液压工艺规定填写7、 压后铝管、钢管对边距：分别填写实测对边距的最大值与最小值8、 压接后长度：测量压接后长度的基准点与需压长度基准点应一致，填写实量长度9、 外观检查：检查内容包括管的弯曲、裂纹等，符合规范要求填写无明显弯曲、无裂纹，若有缺陷应如实填写10、 压接人：手签压接人姓名11、 钢印代号：填写压接人代号钢印12、 钢管、铝管压后推荐值按公式S=0.866X0.993D+0.2mm计算结果填写（D为导、地线直线管的标称直径）13、 导地线压接管分别填写，导线填在上方，地线填在下方；并要求压接管排列顺序依设计桩号从小到大排列14、 质量等级：检查所有数据符合相关规范要求填写合格15、 记录表内所填写文件与数据均为宋体小五号字16、 记录表上边页边距为25mm，所有记录表均在一张A4版纸内。
