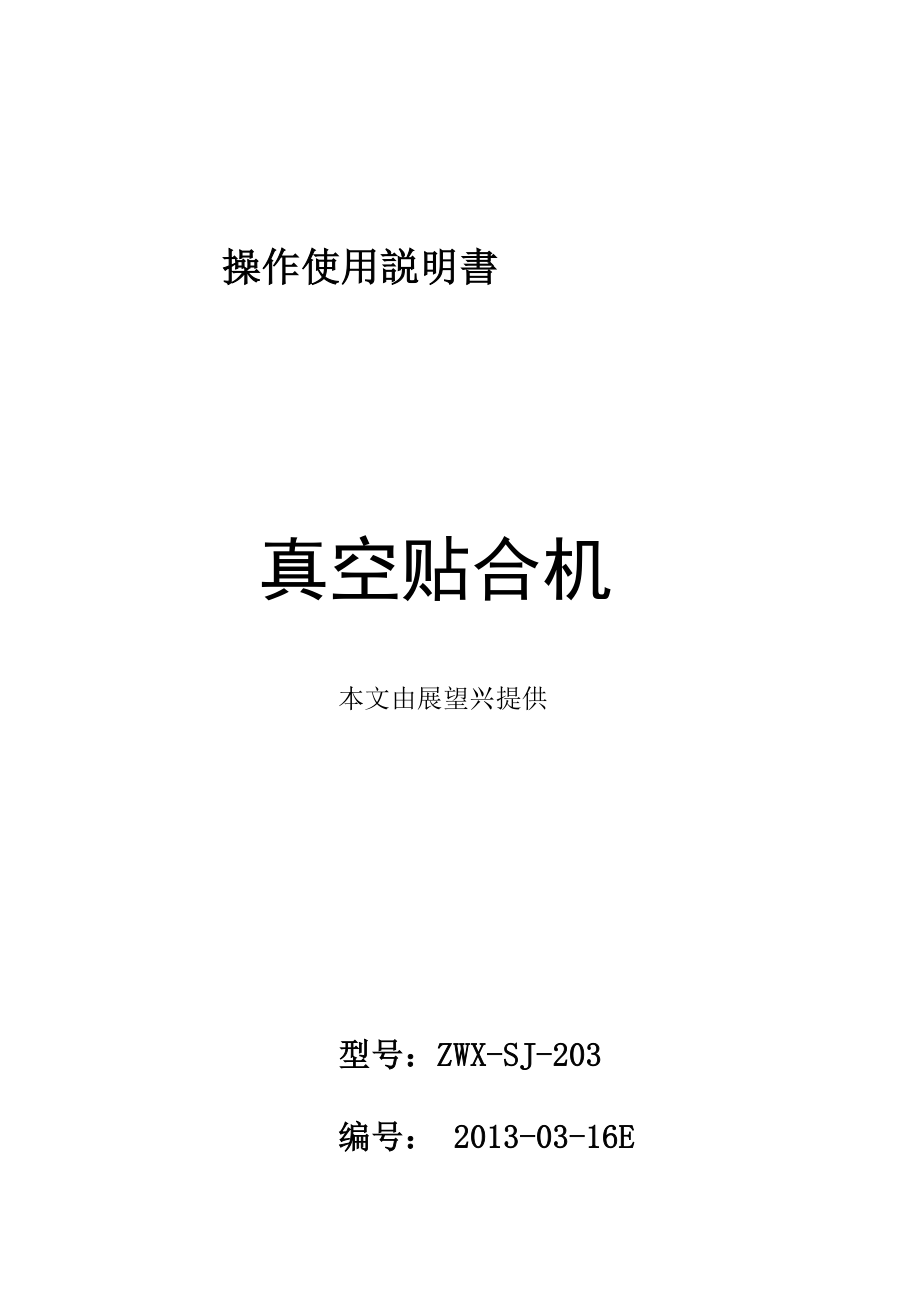

操作使用説明書真空贴合机本文由展望兴提供型号：ZWX-SJ-203编号： 2013-03-16E目录1设备说明 P 11－1 设备用途1－2 设备技术参数1－3 设备安装1—4 设备润滑2．设备结构简介 P 23 •操作方法说明 P 33－1 运行准备3－2 手动操作3－3 自动操作3－4 指示说明3－5 安全操作说明4 •真空负压表使用说明 P 95 •气动系统 P 96 •电气系统 P 96－1 主回路图6－2 PLC 梯形图1.设备说明1—1设备用途本设备为本公司设计制造，用于苹果、三星、小米、HTC等各高 端智能的组装及爆屏的返修长 530 宽 450 高 57050 kg0.8MPa0.4-0.6MPa15~20 SAC 220 V1— 2 设备主要技术参数 设备外形尺寸： 重量： 系统最大工作压力： 系统额定工作压力： 生产节拍： 电源电压：1— 3 设备安装设备安装时注意调节各脚垫的高度使设备保持水平安装地点应 注意设备操作、维护和修理的必要空间1— 4 设备润滑设备活动部件需定期加润滑油，以保证设备精度及延长设备使用 寿命1、 各注油嘴需每十五个工作日注入润滑脂（硝基脂）一次。
2、 直线轴承根据时间工作时间注机油（GB/T314-1994导轨油）,一般情况下每十五个工作日注油一次2．设备结构简介照明灯真空箱复位按钮启动按钮真空表操作面板电源按钮手动/自动转换开关报警指示灯导轨急停按钮逗位模具硅胶块3．操作方法説明3-1 运行准备1） 接上主电源2） 将主气管接到空压机上3） 检查电源，气源及真空泵各连接处正常4） 按下电源按钮 注：1、按下电源按钮后，电源指示灯亮，以做通电提2、通电后，请确认照明灯管亮，操作面板及真空表显示正常3-2 手 动 操 作 设备通电后，先要进行手动操作，检查机器各运动部件是否运行 正常，有无异响1） 将手动/自动转换开关拨到手动2） 依次轻按操作面板上 气缸前进〉真空气缸下降〉开真空〉 压模下降〉压模上升〉破真空〉真空气缸上升〉气缸后退 按键，确 认机器运行正常3-3 自 动 操 作 手动操作确认机器各部件运行正常后，将手动 /自动转换开关拨 到自动边，同时按压双手启动按钮，即可进行自动操作 !注意：手动及自动操作机器运行过程中，严禁将手及身体 任何部位伸入机器内部，以免造成危险！自动流程真空气缸在上位，前后气缸在前位I将液晶屏放入模具定位处（人工），WI将玻璃屏放入模具定位处（人工），I双手同时按启动按钮（人工）I前后气缸移至后位（自动）I真空气缸下降（自动）I真空泵动作（自动）I压模气缸下降（自动）I压模气缸上升（自动）I破真空开（自动）I真空气缸上升（自动）I前后气缸移至前位（自动）I取走工件（人工），一个循环结束3—4指示说明1) 电源，手动/自动，报警电源 插好电源线，按下电源按钮，电源指示灯亮，日光灯管亮，此时 PLC 电源及开关电源接入，真空表显示数值，操作 面板启动，自动进入待机界面。
手动/自动 手动模式，自动模式转换开关报警 机器出现异常，报警灯闪烁并发出警报声2) 操作面板展望兴科技待机界面工作指示界面按下电源按钮后，操作面板进入待机界面，轻触面板 任意位置，面板进入工作界面3） 按键说明气缸前进/后退控制模具驱动气缸的前进和后退手动模式）真空缸下降/上升 控制真空箱驱动气缸下降和上升手动模式）压模下降/上升控制硅胶块下降和上升手动模式）破真空开/关控制破真空电磁阀的开关（手动模式）开/关真空控制真空泵的开启和关闭（手动模式）复位正常复位及报警复位手动/自动模式）下压时间轻触数字显示区域，进入下压时间调整软键盘，输入数值后按 ENTER 键返回一般为 25~35）破真空时间轻触数字显示区域，进入破真空电磁阀开启时间调整软键盘，输入数值后按 ENTER 键返回（可根据实际气压情况加减数值，使真空箱分离顺畅）报警显示出现异常，报警显示区域会提示异常部件4） 报警说明4-1） 气缸感应器位置异常报警1. 机器未连接空压机或者空压机气压不足时，会出现气缸位置 异常警报2. 机器气缸感应器老化，损坏，松动，位置偏移等，会出现气 缸位置异常警报4-2） 延时动作报警 机器在运行时，若因为气压，运行不顺畅，等出现延时动作的情况，会出现报警提示。
5）报警解除说明运行过程中出现报警，应首先根据报警提示确认异常位置及原 因，然后将手动/自动转换开关打到手动档，按机器黄色复位按键， 解除警报，然后在手动状态下，由操作面板手动操作调整好感应器位 置，处理好异常，然后再打到自动档自动运行6） 真空表箱体真空度检测仪器，可设定数值，当箱体内真空度达到设定数值后，压模硅胶块才能下降3－5 安 全 操 作 说 明3－5－1 在运行前应注意的事项1）请确认定模具是否正确2）请确认上模硅胶块是否合适3）请确认设备上是否有异物4）请确认手、自动开关是否在自动侧5）确认正常后，启动设备6）设备启动后，请确认各感应器是否正常，操作面板及真空标是否正常显示，设备运行过程中是否有异常声响7）设备运行过程中如遇紧急情况，请立即按急停按钮3－5－2 在运行中应注意的事项1） 启动双手按钮后，不要将手伸入机器内部2 ）不要按动急停以外的其它按钮或开关3－5－3 在运行结束时应注意的事项1） 请切断电源2） 请关闭空压机，拔掉设备总气源4．真空负压表使用说明参考 SMC ZSE40-01-22L 使用说明书5．气动系统气动回路图（见附图）6．电气系统6—1 主回路图（见附图）6—2 PLC 梯形图（见附图）。
