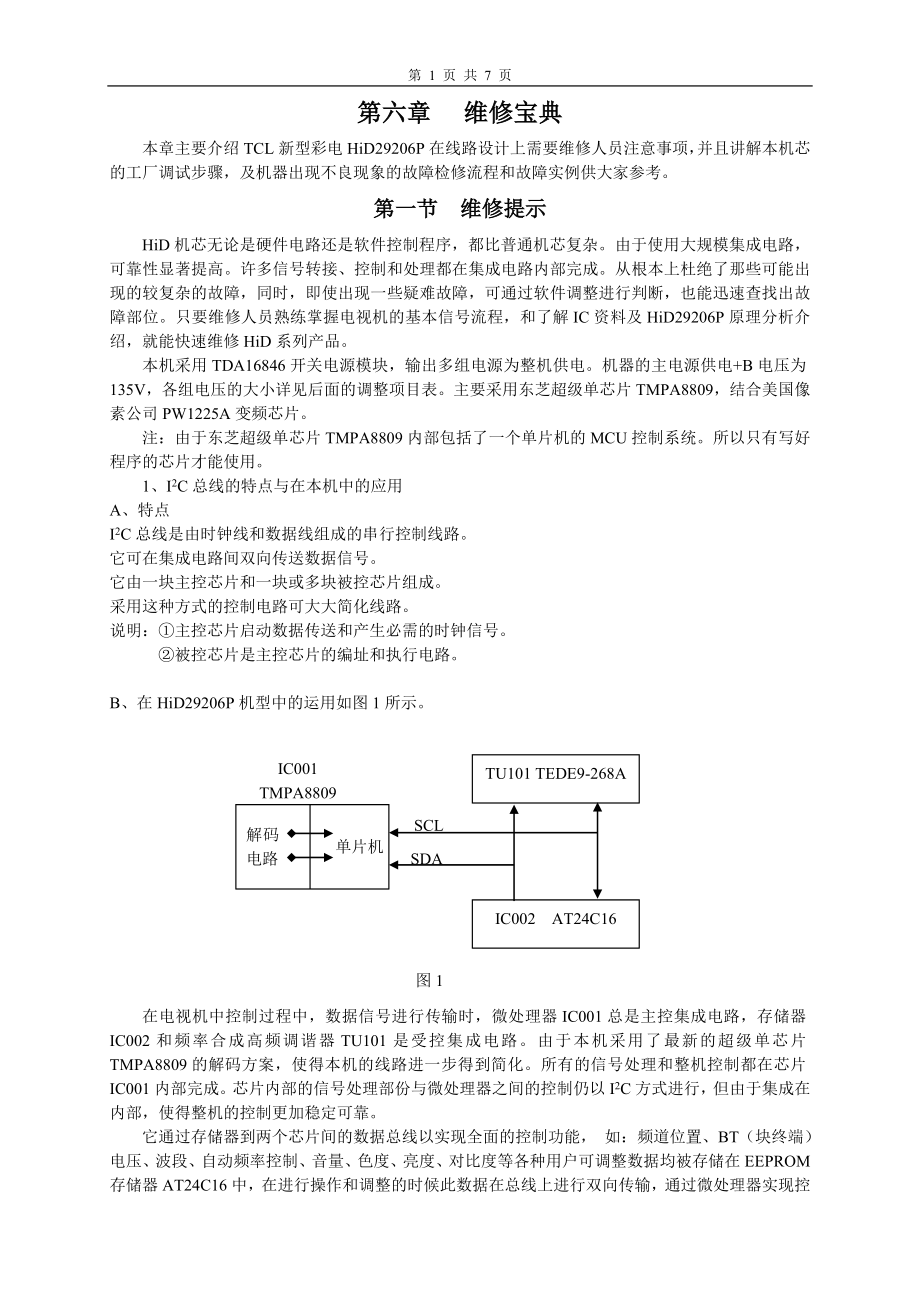

第 7 页 共 7 页第六章 维修宝典本章主要介绍TCL新型彩电HiD29206P路设计上需要维修人员注意事项，并且讲解本机芯的工厂调试步骤，及机器出现不良现象的故障检修流程和故障实例供大家参考第一节 维修提示HiD机芯无论是硬件电路还是软件控制程序，都比普通机芯复杂由于使用大规模集成电路，可靠性显著提高许多信号转接、控制和处理都在集成电路内部完成从根本上杜绝了那些可能出现的较复杂的故障，同时，即使出现一些疑难故障，可通过软件调整进行判断，也能迅速查找出故障部位只要维修人员熟练掌握电视机的基本信号流程，和了解IC资料及HiD29206P原理分析介绍，就能快速维修HiD系列产品本机采用TDA16846开关电源模块，输出多组电源为整机供电机器的主电源供电+B电压为135V，各组电压的大小详见后面的调整项目表主要采用东芝超级单芯片TMPA8809，结合美国像素公司PW1225A变频芯片注：由于东芝超级单芯片TMPA8809内部包括了一个单片机的MCU控制系统所以只有写好程序的芯片才能使用1、I2C总线的特点与在本机中的应用A、特点I2C总线是由时钟线和数据线组成的串行控制线路它可在集成电路间双向传送数据信号。
它由一块主控芯片和一块或多块被控芯片组成采用这种方式的控制电路可大大简化线路说明：①主控芯片启动数据传送和产生必需的时钟信号 ②被控芯片是主控芯片的编址和执行电路B、在HiD29206P机型中的运用如图1所示解码电路单片机IC001TMPA8809IC002 AT24C16TU101 TEDE9-268A SCLSDA图1 在电视机中控制过程中，数据信号进行传输时，微处理器IC001总是主控集成电路，存储器IC002和频率合成高频调谐器TU101是受控集成电路由于本机采用了最新的超级单芯片TMPA8809的解码方案，使得本机的线路进一步得到简化所有的信号处理和整机控制都在芯片IC001内部完成芯片内部的信号处理部份与微处理器之间的控制仍以I2C方式进行，但由于集成在内部，使得整机的控制更加稳定可靠它通过存储器到两个芯片间的数据总线以实现全面的控制功能， 如：频道位置、BT（块终端）电压、波段、自动频率控制、音量、色度、亮度、对比度等各种用户可调整数据均被存储在EEPROM存储器AT24C16中，在进行操作和调整的时候此数据在总线上进行双向传输，通过微处理器实现控制功能。
见图1第二节 维修调试说明1、如何进入工厂模式进行调整使用工厂遥控器可进入工厂模式调整，使用用户遥控器要进入工厂模式方法：采用用户遥控器无需对遥控器做改动，只要在进入工厂模式时，需要先按彩色电视机面板按键音量减键至0，并且保持按住不放，然后再按遥控器上0键连续3次，即可进入工厂模式菜单3、菜单调整HiD29206P机芯CPU及解码部分采用TOSHIBA的TWO IN ONE：TMPA8809，逐行芯片使用pixel works公司的PW1225A芯片作为图象处理的主芯片，系统具备TV信号接收，二路输入（AV1/S端子、AV2/YCbCr），电脑输入(640X480/60Hz)，一路输出PAL制图像具备五种图像扫描模式：100I /1250高精密显示/60P/75I/75P调试内容及方式：进入工厂菜单模式后，直接按遥控器上的数字键查看相应的工厂菜单，再配合遥控器上的“音量▲”和“音量▼”、“节目▲”和“节目▼”键对每个项目进行必要的调节请注意：初始化菜单中的各项设置不能随意更改，否则将可能引起整机无法正常工作调试内容及方式： 1、B+电压调整 用万用表监测J808点，调整VR801，使其电压范围在130V±1V。
2、SCREEN电压调整 工厂模式下按数字键“0”，显示水平一条亮线，调加速极电位器使水平亮线刚刚可以看到注：上述调整在下列前提下：工厂模式下按数字键3进入白平衡调整页，R/G/B暗平衡值初定为120，亮平衡值初定为170）3、聚焦电压调整 （1）用黑底格子信号，将图像设置在标准状态：A：调FBT的FOCUSF1电位器，监视屏幕垂直方向3/4处的水平线，使其聚焦良好B：调FBT的FOCUSF2电位器，监视屏幕水平方向3/4处的垂直线，使其聚焦良好2）重复（A）、（B）步骤，兼顾水平和垂直聚焦4、白平衡调整在调整白平衡时，根据机芯所用A/D转换IC (UN700)的不同，而采用不同的调试方法，具体如下：A、数字板A/D转换IC（U0007）为AD9883（13－0AD988-3AB） 白平衡调试步骤为：1、输入彩条信号，进入工厂菜单，按数字键“8”进入ADC RGB调整页a)将AD80058 08设定为 239AD80058 09设定为 166AD80058 0A设定为 100AD80058 1D设定为 132b)将YCBCR/RGB 设定为 0c)用示波器测数字板UN401 第8脚（亮度Y）波形，调整AD80058 0C数据，使得亮度Y的同步头消失，波形如图：d)用示波器检测数字板UN401 第10脚（色差U）波形，调整AD80058 0D数据，使得色差U的同步头消失，波形如图： e)用示波器检测数字板UN401 第5脚（色差V）波形，调整AD80058 0B 使得色差V的同步头消失，波形如图: f)再将YCBCR/RGB 设定为 12.输入白平衡调试信号（八级灰度或黑白场信号），在工厂菜单下，按数字键“3”进入KA2500 RGB ADJUST 调整页a)用E2PROM做种子时，BLACK B 固定为120， SUB CONT B 固定为170（与原机型不同），种子做好后不需调整 b)亮平衡调整SUB CONT R 和SUB CONT G两项c)暗平衡调整BLACK R和 BLACK G两项B、数字板A/D转换IC（UN700）为MST9883（13－T9883B-80B） 白平衡调试方法同上面的第2步，而工厂菜单第8页的数据按照以下的数据 不需调整，具体数据如下： AD80058 08 188 AD80058 09 146 AD80058 0A 102 AD80058 0B 69 AD80058 0C 92 AD80058 0D 136 AD80058 1D 132 YCBCR/RGB 1 注：暗平衡，亮平衡坐标：X=0.265,Y=0.2805、工厂菜单设定(一) 进入工厂菜单方式：（1）工厂模式开时，可以按“工厂菜单”键进入、退出工厂调试模式。
（2）工厂模式关时，只能使用密码进入“工厂菜单”先按面板按键将音量减少到“0”，然后在紧接着的2秒内按3次数字键“0”（此时面板按键不能释放），进入工厂菜单“1”页二）工厂调试项目（1） 几何调整 几何调整分垂直部分调整和水平部分调整本机分七套模式分别记忆：PAL制图像五套（100I/1250/ 60P/75P/75I），NTSC制图像（60P）模式一套，VGA模式一套A ：垂直调整在工厂调试模式下按数字键“1”进入TDA9116 V ADJUST项目调整范围说明FRC MODE0~4模式选择*VSIZE0~127场幅VCENT0~127场中心VS0~127场S矫正VC0~127场线性VMOIRE0~127无用，不作调整VDCAMP0~127无用，不作调整 注：模式选择对应表如下： 图像制式图像模式数 值PAL100Hz数字倍频01250线数字增密160Hz数字逐点275Hz数字逐点375Hz逐点清晰4N60Hz数字逐点2 B：水平调整在工厂调试模式下按数字键“2”进入TDA9116 H ADJUST项目调整范围说明FRC MODE0~4模式选择HDUTY0~127行占空比*（推荐值 80）HCENT0~127行中心HMOIRE0~127无用，不作调整PCC0~127枕形矫正TRAP0~127梯形矫正TCC0~127上边角矫正BCC0~127下边角矫正HSIZE0~127行幅调整PCAC0~127弓形矫正HPARA0~127行平行四边形矫正（2） 白平衡调整 在工厂调试模式下按数字键“3”进入 KA2500 RGB ADJUST项目调整范围说明BLACK R0~255暗平衡 RBLACK G0~255暗平衡 GBLACKB0~255暗平衡 B（推荐值120，不作调整）SUB CONT R0~255亮平衡 RSUB CONT G0~255亮平衡GSUB CONTB0~255亮平衡 R（推荐值170，不作调整）BLACK BRI0~255无用，不作调整（3）OSD调整部分 在工厂调试模式下按数字键“6”进入OSD ADJUST项目调整范围说明OSD CLOCK0~255OSD 时钟振荡频率调整OSD H0~255OSD 行位置OSD V0~255OSD 场位置（4）工厂选项 在工厂调试模式下按数字键“7”进入FACTORY OPTION项目调整范围说明STANDBYLAST/FACTORY/STB ON /STB OFF记忆上次关机模式/工厂老化模式/待机模式开/待机模式关CH CHANGEMUTE OFF /FREEZE /MUTE ON转台瞬间不黑屏/转台瞬间图像静止/转台瞬间黑屏LANGUAGECHINESE /ENGLISH用户菜单中文显示/用户菜单英文显示LOG MODEON/OFFLOG显示选择，选择ON显示TCL，选择OFF无LOGO显示TUNERALPS/SHARP/TCL高频头型号选择COMBON/OFF梳状滤波器开/关选择VGAON/OFF有/无VGA接口选择(本既有VGA选ON)（5）其它项 a、在工厂调试模式下按 “显示”键进入H13V01E2P VER2版本号FACTORY SWON / OFF工厂快捷键开/关*HOTEL SWON / OFF酒店模式开/关注：FACTORY SW 为“ON”时，按遥控器上快捷键可直接进入工厂菜单，为“OFF”时必须输入密码才能进入工厂调试模式。
工厂调试最后一个工位应将该处置“OFF”b、在工厂调试模式下按数字键“4”进入CONT BRI（对比度、亮度区线）调整页，用E2PROM做种子时，此页中下列4项的数据不同于其原型机HiD29206P，应固定为下列值： CONT 30固定为50 CONT 50固定为85 CONT 80固定为120 CONT 100固定为124其余各项同原型机，种子做好后此页所有内容工厂不可调试 按数字键“5”进入COLOR SHARP TINT（彩色、清晰度、色调曲线）调整页，此项内容工厂不可调试。
