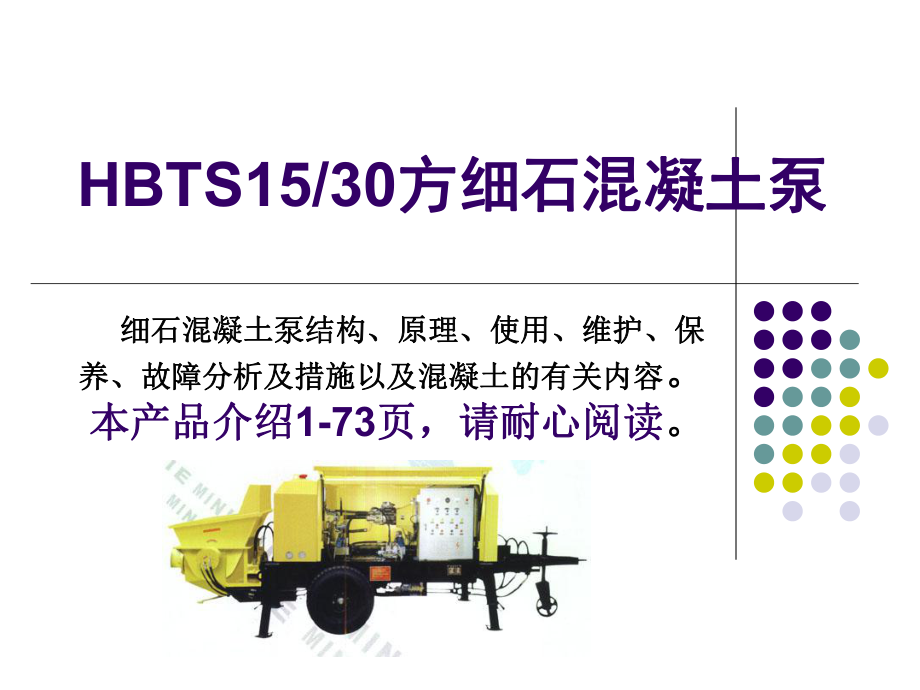

HBTS15/30方细石混凝土泵方细石混凝土泵细石混凝土泵结构、原理、使用、维护、保细石混凝土泵结构、原理、使用、维护、保养、故障分析及措施以及混凝土的有关内容养、故障分析及措施以及混凝土的有关内容本产品介绍本产品介绍1-73页，请耐心阅读页，请耐心阅读HBTS15/30方细石混凝土泵厂址方细石混凝土泵厂址HBTS15/30方细石混凝土泵方细石混凝土泵主要主要特点特点 l主要技术特点主要技术特点lHBTS系列细石混凝土泵是一种电动机驱动的高压S管阀细石混凝土泵该机系统可靠，故障率低，维修方便，是理想的细石（砂浆）混凝土输送设备可适用于水利、电力、铁路、公路、隧道、桥涵、港口、矿山、高层建筑、国防工程等本机特别适用于地暖工程中细石混凝土填充层或砂浆填充层的大面积、高效率的施工，也可用于建筑工程中细石混凝土或砂浆的输送本机加装喷射附件后，还可做喷浆泵，用于混凝土、砂浆、耐火材料以及绿化土壤的喷射和抛洒主要技术特点如下：l分配阀采用先进的S管阀，密封性好，结构简单可靠眼睛板和耐磨环采用硬质合金，耐磨性好，寿命长，更换方便，耐磨环采用可自动补偿间隙机构l液压系统电液控换向，换向冲击小l具有低压大排量和高压小排量两种工作方式。
l电气系统采用科威的可编程序控制器和国产优质的接触器和按钮开关等电器元件，防护等级可达到IP65，控制线路简单，工作可靠l搅拌装置密封可靠，不易漏浆；搅拌装置具有卡住自动反转功能（部分机型无此功能）l主要密封件采用国产优质密封件，杜绝了液压系统的内外泄露l液压管路采用国产优质高压胶管，保障了液压系统的工作可靠性l配有自动润滑系统，提高润滑质量，延长设备使用寿命l冷却系统采用油-风冷却器，现场不需水源，使用方便，保证了液压系统的工作可靠性l设备自带有线遥控器，实现远距离操控HBTS15/30方细石混凝土泵方细石混凝土泵主要主要技术参数技术参数l主要技术参数主要技术参数l项目 单位 HBTS20-8-30 l理论混凝土输出量 m3/h 20 l 最大理论泵送压力 MPa 8 l分配阀形式 S管摆阀 l 输送管内径 mm 100A/70A l最大理论输送距离水平/垂直 m 400/130 l混凝土缸径行程 mm 140750 l 料斗容积/上料高度 m3/mm 0.3/1100 l 最大骨料尺寸 mm 30 l 砼塌落度范围 mm 120-230 l主电机功率 kw 30 l额定转速 r/min 1480 l 电压/频率 V/Hz 380/50 l 油箱容积 L 150l 清洗方式 高压水洗l 外形尺寸(长宽高)mm 410014001450l 质量(含油)kg 2200 HBTS15/30方细石混凝土泵方细石混凝土泵构造构造及原理及原理 l细石混凝土泵由油箱部分细石混凝土泵由油箱部分1、罩壳部分、罩壳部分2、输送管路、输送管路3、料斗、料斗4、搅拌装置、搅拌装置5、分配阀分配阀6、行走底盘、行走底盘7、液压系统、液压系统8、动力部分、动力部分9、电控系统、电控系统10及泵送部分及泵送部分11等等部分组成：部分组成：图1 细石混凝土泵整机结构HBTS15/30方细石混凝土泵构造方细石混凝土泵构造（1）l细石混凝土泵是一种通过管道压送混凝土，进行水平和垂直运输并浇注混凝土的施工机械。
其基本原理是由电动机带动油泵产生的压力油驱动油缸，油缸活塞杆带动混凝土缸活塞把混凝土推入输送管道，通过混凝土分配阀和主油缸之间的顺序动作，使混凝土不断从混凝土料斗吸入混凝土缸并通过输送管道输送到浇注地点HBTS15/30方细石混凝土泵构造方细石混凝土泵构造（1）1、2-主油缸；3-水箱；4-换向装；5、6混凝土缸；7、8混凝土活塞9-料斗；10-S管；11-摆臂；12、13-摆缸；14-出料口细石混凝土泵送系统示意图HBTS15/30方细石混凝土泵构造方细石混凝土泵构造（2）l其泵送系统如上图所示：泵送机构由两只主缸1、2水箱3，换向装置4，两只混凝土缸5、6，两只混凝土活塞7、8，料斗9，分配阀10(S形阀)，摆臂11，两只摆动油缸12、13和出料口14组成混凝土活塞(7、8)分别与主油缸(1、2)活塞杆连接，在主油缸液压油作用下，作往复运动，一缸前进，则另一缸后退；混凝土缸出口与料斗连通，分配阀一端接出料口，另一端能过花键轴与摆臂连接，在摆动油缸作用下，可以左右摆动泵送混凝土料时，在主油缸作用下，混凝土活塞7前进，混凝土活塞8后退，同时在摆动油缸作用下，分配阀10与混凝土缸5连通，混凝土缸6与料斗连通。
这样混凝土活塞8后退，便将料斗内的混凝土吸入混凝土缸，混凝土活塞7前进，将混凝土缸内混凝土料送入分配阀泵出当混凝土活塞8后退至行程终端时，触发水箱3中的换向装置4，主油缸1、2换向，同时摆动油缸12、13换向，使分配阀10与混凝土缸6连通，混凝土缸5与料斗连通，这时活塞7后退，8前进日次循环，从而实现连续泵送反泵时，通过反泵操作，使处在吸入行程的混凝土缸与分配阀连通，处在推送行程的混凝土缸与料斗连通，从而将管路中的混凝土抽回料斗(如图3示)HBTS15/30方细石混凝土泵构造方细石混凝土泵构造（3）a-正泵状态；b-反泵状态图3 正反泵送工作原理示意图HBTS15/30方细石混凝土泵液压方细石混凝土泵液压系统系统l液压系统液压系统l液压系统采用开式回路l液压系统包括泵送系统、搅拌系统和冷却系统图4所示为液压系统原理HBTS15/30方细石混凝土泵液压方细石混凝土泵液压系统系统、图4液压系统原理图HBTS15/30方细石混凝土泵油路方细石混凝土泵油路系统系统l一、主油路系统一、主油路系统l主油路系统由柱塞泵、吸油滤油器、先导式溢流阀、电液换向阀、泵送油缸、单向阀等组成注：HBTS-15细石混凝土泵采用齿轮泵；部分HBTS-25细石混凝土泵采用叶片泵,HBTS-30细石混凝土泵采用变量柱塞泵。
l电机一起动，主油泵1就向系统供油油液经电液换向阀驱动泵送机构工作电液换向阀11的换向动作是电控的，它的两个电磁线圈轮流通电，使两个主油缸轮流进油及回油不通电时，进入电液换向阀的液压油经腔流回油箱，主油泵处于卸荷状态主油泵最大工作压力由溢流阀15控制，调定压力为16MPa泵送机构两个主油缸的无杆腔相沟通，形成闭合油路每当活塞运动到行程终点后，压力油会自动打开油缸的单向阀向闭合油路补油一次，实现自动补油功能同时靠接近开关的控制自动换向HBTS15/30方细石混凝土泵油路方细石混凝土泵油路系统系统l二、分配阀油路系统二、分配阀油路系统l分配阀油路由齿轮泵、先导式卸荷阀、蓄能器、电磁换向阀及摆缸等组成l先导卸荷阀9与蓄能器12一起使用，可以实现系统保压而油泵卸荷l由油泵2出来的压力油经过先导卸荷11到蓄能器12和电磁换向阀10此电磁阀滑阀机能为E型当电磁阀不通电时，各通道全部被隔断l当电动机一起动，油泵2就向系统供油，在电磁换向阀还未动作的情况下，压力油首先注入蓄能器12蓄能器内的油压升到调定值12MPa时，压力油把先导卸荷阀9的回油通道打开，油泵卸荷又由于先导卸荷阀11内的单向阀的作用系统压力油不会倒流，蓄能器12起着保压作用，维持着先导卸荷阀11的开启状态，油泵稳定卸荷.(接下页)HBTS15/30方细石混凝土泵油路方细石混凝土泵油路系统系统l 当电讯号输入到电磁换向阀时，换向阀动作，蓄能器压力油迅速释放。
进入分配阀油缸，使活塞快速动作蓄能器内的压力油被消耗后，系统油压下降，卸荷阀停止卸荷，于是油泵又向系统供油，直到油压升高到调定值分配阀油路有条油路通到主电液换向阀14，用来推动液压阀阀芯HBTS15/30方细石混凝土泵油路方细石混凝土泵油路系统系统l三、搅拌油路系统三、搅拌油路系统l搅拌系统包括齿轮泵3、叠加式溢流阀5、电磁换向阀6、马达7、高压管道过滤器4、压力继电器8组成注：HBTS-15型和部分HBTS-25型细石混凝土泵搅拌系统为电动马达驱动，HBTS-30型细石混凝土泵搅拌系统采用液压马达驱动l叠加式溢流阀5用于设定搅拌系统的安全压力，安全压力调至10MPa，当系统压力超过10MPa时开始溢流电磁换向阀6控制搅拌轴的正反转，搅拌信号输入时，马达正转高压管道过滤器6用于系统油液的精滤，过滤精度10m应定期（工作200小时）检查清洗滤芯，若滤芯堵塞严重，必须更换滤芯压力继电器8用于在搅拌轴卡住时发出讯号，控制搅拌轴反转压力继电器发讯设定压力8MPal齿轮泵3输出的压力油经高压管道过滤器4、电磁换向阀6进入马达，使马达正转当搅拌轴被石子或异物卡住时，压力继电器8发讯，经电控系统使电磁换向阀6另一电磁铁得电，电磁换向阀6换向，搅拌马达反转，自动排除卡塞石子或异物。
当搅拌反转达到系统调定时间时，电磁换向阀6恢复原位，搅拌轴恢复正转HBTS15/30方细石混凝土泵油路方细石混凝土泵油路系统系统l四、高低压切换原理四、高低压切换原理l高压小排量l低压大排量l泵送系统高低压切换采用换管的方式，出厂时为低压大排量泵送方式如果在使用过程中低压满足不了泵送要求，可以转换为高压小排量泵送方式按照图5所示连接管路接下页）HBTS15/30方细石混凝土泵油路方细石混凝土泵油路系统系统低压大排量高压小排量图5 泵送系统的两种工作方式HBTS15/30方细石混凝土泵油路方细石混凝土泵油路系统系统l在换管的时候，要注意避免污染液压系统；胶管的弯曲半径不要太小；胶管之间要有一定的间隙HBTS15/30方细石混凝土泵油箱方细石混凝土泵油箱l五、油箱五、油箱l油箱上安装的附件有：液位计、空气滤清器、吸油过滤器、排污阀、清洗盖l为保证液压系统的工作可靠性，需要很高的油液清洁度，因此禁止随意打开油箱盖，以免杂质进入加入油箱的新油必须经过过滤，建议过滤精度不超过100ml液位计用于观察液面的高度和油液的情况，工作时油位必须不低于液位计的中间刻度建议不要高于液位计的最高刻度l空气滤清器25是油箱的呼吸孔。
当油箱液面变化时，通过呼吸孔油箱与外界大气相通，吸入空气或者排出空气空气滤清器的作用在于滤除吸入空气的尘埃和湿气，防止油箱内油液受到污染l排污口用于排除油箱底部的污物及清洗l吸油过滤器过滤精度为100m，当真空表的指针达到黄色区域时，应及时清洗或更换滤芯HBTS15/30方细石混凝土泵液压方细石混凝土泵液压油油l六、液压油的更换六、液压油的更换l本设备使用的液压油牌号为长城牌HML-46抗磨液压油l液压油的工作温度为-1070Cl液压油的使用寿命因液压油品种、工作环境和系统运行工况不同，而有较大差异在长期的工作过程中，由于水、空气、杂质和金属的磨损物的进入，在温度、压力、剪切作用下液压油会变质，影响系统的正常运转根据我国制定的SH/T0599-94 L-HM液压油换油指标，如果运行中的液压油已超出规定的技术要求，则已达到了换油期，应及时更换工作介质目测指标为不透明或浑浊l注意：l把原变质油液尽可能放干净l 核对新油的牌号、品质,加注新油.HBTS15/30方细石混凝土泵电气方细石混凝土泵电气系统系统l1、电源、电源l本机电气系统供电电源380V/50HZ允许电压波动10%，供电容量不小于100KVA。
主机电缆采用316+110，用户自备l2、电气控制系统原理、电气控制系统原理l如附图所示（本书最后），包括：主回路、220V交流控制回路、DC24V控制回路l各种阀的电磁铁的通断电由PLC控制l3、操作面板（图、操作面板（图6）l电源指示：接通电源后指示灯亮l急停：按下后，控制电路无电流输出l遥控指示：当使用遥控器时，该指示灯亮l电机启停：按下时，主电机启动，再次按下时，主电机停止运转HBTS15/30方细石混凝土泵电气方细石混凝土泵电气系统系统图6 操作面板HBTS15/30方细石混凝土泵电气方细石混凝土泵电气系统系统l远控/近控：当选择近控即面板控制时，遥控器按钮无效；当选择远控时，遥控指示灯亮，操作面板部分按钮无效l正泵/反泵：正泵时料斗内的混凝土向目的地输送，反泵时向料斗内抽料l泵送/泵停：按下时开始泵送，再次按下时停止泵送；泵送启动时面板上的“泵送/泵停”按钮指示灯亮l搅拌起停：按下时搅拌马达运转，再次按下时搅拌马达停止运转l点动1、2：按住其中之一按钮时，其一主油缸活塞杆向前移动，另一活塞杆后退；按住另一点动按钮，活塞杆移动方向相反l振动启停：按下时振动马达运转，再次按下时振动马达停止运转。
HBTS15/30方细石混凝土泵电气方细石混凝土泵电气系统系统l4、遥控器、遥控器l 遥控器上共有四个有效按钮，两个备用按钮四个有效按钮分别是泵送、反泵、振动和搅拌当采用遥控器控制时：按下泵送按钮料，斗内的混凝土向目的地输送，再此状态下，按住反泵按钮向料斗内抽料，松开反泵按钮立即恢复正泵状态振动和搅拌按钮同面板操作按钮相同HBTS15/30方细石混凝土泵装置方细石混凝土泵装置l 料斗及搅拌装置料斗及搅拌装置l一、料斗及搅拌装置功能一、料斗及搅拌装置功能l料斗是细石混凝土泵的承料器料斗及搅拌装置的功能:l a混凝土运输设备向泵供料速度同泵送速度不一致时，料斗可以起中间调节作用l b搅拌装置对混凝土进行二次搅拌，可以改善混凝土的可泵性lc搅拌装置有向混凝土分配阀、混凝土缸喂料的作用，可以提高细石混凝土泵的吸入效率HBTS15/30方细石混凝土泵装置方细石混凝土泵装置l二、料斗筛的作用二、料斗筛的作用l设置料斗筛是为了防止混凝土中的超径骨料或其它杂物进入料斗以减少泵送故障，保护机件，同时也是为了保障人身的安全泵送时,严禁撤掉料斗筛子l三、搅拌转向三、搅拌转向l装置搅拌叶片时，应注意方向搅拌轴正转时，从油马达一侧看为逆时针转向，而叶片的作用应在轴正转时把混凝土从料斗两侧向中间搅动。
HBTS15/30方细石混凝土泵摆放方细石混凝土泵摆放l细石混凝土泵的摆放细石混凝土泵的摆放l混凝土泵到达现场以后，按要求操作导向轮放下支腿l注意工作场地应当平整、坚实如果地面不够坚实，可以在支腿下垫木质的垫板l配管换算水平距离尽可能短；l混凝土的运输及向泵供料要方便；l有方便、安全而可靠的电源、水源及风（压缩空气）源，排水要方便；l环境安全；l便于进行细石混凝土泵与输送管道的维护；l较少受气候影响；l与其它施工作业的相互干扰小HBTS15/30方细石混凝土泵施工方细石混凝土泵施工步骤步骤l1、泵送混凝土施工布置的一般步骤、泵送混凝土施工布置的一般步骤l a了解浇注工作面的要求和施工过程l b了解泵送混凝土的配比、制备情况及运输条件（如条件不许可，则改变混凝土配合比，增加坍落度等）l c了解施工现场情况l d考虑初步的布置方式，包括供料方式、管道及附属设施的布置等l e安排泵送混凝土施工的劳动组织l f为细石混凝土泵及输送管道的布置作场地准备l g把泵、管道及供料的储料斗、溜槽等设施搬运到现场l h按预定方案进行细石混凝土泵及管道等的安装铺设l I布置完成后,从技术和安全两方面进行检查和改进。
HBTS15/30方细石混凝土泵连接方细石混凝土泵连接方式方式l2、细石混凝土泵与输送管道的连接方式、细石混凝土泵与输送管道的连接方式l 细石混凝土泵出口与输送管道的连接方式有三种（图7）l （如下图）l a直接连接：输送管与细石混凝土泵成一直线l bU型连接：即180连接,泵的出口通过两个90弯管与输送管连接.lcL型连接：泵的出口通过一个90弯管与输送管连接，输送管与细石混凝土泵相垂直l 不同的连接方式各有其优缺点.采用直接连接时,泵送阻力较小,但细石混凝土泵受到的反作用力较大；U形连接的泵送阻力较大，但细石混凝土泵所受的反作用力较小；采用L形连接时，泵送阻力及泵机受到的反作用力介于上述两种情况之间，但细石混凝土泵会产生横向振动HBTS15/30方细石混凝土泵连接方细石混凝土泵连接方式方式a 直接连接b U型连接 c L型连接图7 细石混凝土泵出口与输送管道的三种连接方式HBTS15/30方细石混凝土泵连接方细石混凝土泵连接方式方式l在水平泵送时，可以采用U型连接或直接连接；在向上泵送而且高度超过15m，或者向下泵送时，应采用U型连接，假如用直接连接方式，则容易发生阀箱堵塞甚至完全不能泵送；L型连接方式用于水平泵送，或因受地形条件限制不能用其它方式连接的场合，原则上不能用于向上泵送。
HBTS15/30方细石混凝土泵布置方细石混凝土泵布置l二、输送管道的布置二、输送管道的布置l1、输送管道布置的一般原则、输送管道布置的一般原则l 管线尽可能短，弯头尽可能少l 管道经过的路线应比较安全，人员和管道都不会受到伤害l 要便于管道的支承、固定、吹洗及拆装维修；便于浇注施工l管道应尽可能平整，管道只能用木料等较软的物件与管件接触支承，每个管件都应有一、两个牢固的支点l管件要避免同岩石、混凝土建筑物及钢铁直接摩擦l 在布置水平管时应使泵处于稍低位置，管道略为向上，泵送最为有利l2、向高处泵送混凝土的输送管道布置施工、向高处泵送混凝土的输送管道布置施工l向高处泵送混凝土时，升高段用垂直管比倾斜管好，这样可以减少管线长度和泵送压 HBTS15/30方细石混凝土泵布置方细石混凝土泵布置l力但往往因受各种条件限制，只能倾斜管l 向高处泵送的布管应做到：l 泵送的垂直高度超过10米时，水平管部分的长度应大于升高高度的三分之一l 如果升高高度的倾角大于45(倾斜管)，可按垂直管对待；倾角小于45时，水平段长度可适当减少水平段长度也可以用水平距离相当的弯管来代替但在泵出口后面的锥管末尾至少要有3m以上的水平直管，然后方能联接弯管。
l水平段管道的长度如因条件限制，不能达到规定数值时，还可以用其它方法调整如适当降低混凝土坍落度当坍落度在10cm以下时，水平段长度可按升高高度的1/2布设另外，如果从泵到升高段之间的水平管略有向下倾斜，水平段也可适当缩短HBTS15/30方细石混凝土泵布置方细石混凝土泵布置l泵送高度超过20米时，在升高段下部的水平段上应安装止流阀，防止混凝土倒流图8 带支撑的弯管l升高段采用垂直管时，垂直管底部应安装一个带支承座的弯管图8）l 如升高段为倾斜管，则应将斜管部分固定，防止斜管在泵送时向下滑移在斜管难以固定的情况下，必须将斜管上、下部的水平管或弯管固定l在垂直升高段管道末端，一般都接上水平管，在泵送时，由于水平管的轴向振动，会引起垂直管的横向摆动，这是危险的，因此要把垂直管与临近的建筑物固定，如升高不足15m，垂直管固定又有困难时，只固定垂直管上、下部的管件亦可HBTS15/30方细石混凝土泵布置方细石混凝土泵布置l3、向下坡泵送的管道布置、向下坡泵送的管道布置l向下坡泵送时，由于管道倾斜情况不同，混凝土可能因自重下滑这就可能使混凝土离析，又容易在斜管上部形成空腔，产生气塞，造成堵管根据混凝土能否自流及不自流的情况，分为三种类型：l 混凝土不自流的情况：管道倾角小于4，或在4-7范围而混凝土坍落度较低时，一般可不采取其他措施。
混凝土完全自流的情况：管道倾角大于15，斜管直通到浇注点时，混凝土能完全自流出去，也不必采取其它措施混凝土不完全自流的情况：管道倾斜角度大于7，斜管下部还有水平管或其它管件，混凝土能在斜管段自流却又能在下部滞留，这种情况对泵送很不利，可采取下列措施：l 增加斜管下部管件的阻力，如在斜管下部接上总长度相当于斜管段落差5倍以上的水平管，或使用换算长度相当的弯管也可以在斜管末端接一段向上翘起的管子还可以在斜管末端接上软管，再用卡环调节软管流量l 在斜管上端的弯管上装一个排气阀门当泵送中断后再次开泵时，用它排出管内的空气HBTS15/30方细石混凝土泵施工方细石混凝土泵施工l泵送混凝土施工泵送混凝土施工l1、准备工作、准备工作l 做好细石混凝土泵、输送管道及供料、布料设施的布置后，要认真检查这些布置是否符合要求l 接通电源、水源、压缩空气管，并根据需要布置好安全可靠的照明l 经空运转检查，确认设备状况良好，才可以投入运行l 检查施工环境的安全情况，采取可靠的安全措施l 了解工作面施工工作量及施工要求，布置好联络措施l 安排专人联系并监督供料情况l 为了应付可能发生的堵塞或其它故障，要先准备好各种检修用的工器具及输送管道清洗用具，并安排相应的组织措施。
l 对细石混凝土泵及输送管道进行一次全面的检查维护HBTS15/30方细石混凝土泵要求方细石混凝土泵要求l2、泵送混凝土施工的一般步骤和要求、泵送混凝土施工的一般步骤和要求l a.起动细石混凝土泵（电机转向必须正确），空运转若气温较低，空运转的时间应较长，要求液压油的温度升至15 以上才能泵送l b.向细石混凝土泵料斗加入一定量的清水，以湿润料斗、分配阀及输送管道l c.先加0.1m3纯水泥浆,再加配比1:2的砂浆，使整个混凝土输送流道得到润滑l d.水泥砂浆注入料斗后，让料斗两侧壁得到砂浆的充分润滑，把砂浆经料斗喉部喂入分配阀箱体内l e.开泵时不要把砂浆全部泵出，砂浆应保留在料斗搅拌轴线以上，待混凝土加入料斗后再一起泵送l f.泵送混凝土l 在泵送混凝土以前，加水和砂浆的数量及砂浆的配合比同输送管口径及实际长度有关，输送管口径或输送管道越长需砂浆量越多，一般情况需0.25m3左右HBTS15/30方细石混凝土泵注意方细石混凝土泵注意事项事项l3、泵送混凝土施工中的注意事项、泵送混凝土施工中的注意事项l料斗中的混凝土平面应维持在搅拌轴中心线以上，但不超过搅拌轴以上20厘米的高度供料跟不上时，要随时停止泵送。
l料斗网上不应堆满混凝土，要控制好供料流量，并及时清除超径骨料及杂物l搅拌轴卡住不转时，要暂停泵送，及时排除障碍l 发现进入料斗的混凝土有分离倾向时，要暂停泵送，待搅拌均匀后再泵送若混凝土分离比较严重，料斗内灰浆明显不足时，应将分离的骨料清除或另加砂浆，必要时可打开分配阀底部的卸料门，把料斗内的劣质拌合物全部排除l 供料中断时，料斗内的料不可泵完，要多留一些，一般可留一满斗或接近满斗l 泵送中断的时间不能过长，停泵时，应每隔15分钟左右泵送几次l 泵送长时间中断时，应停止搅拌，再次泵送前，则应先搅拌HBTS15/30方细石混凝土泵注意方细石混凝土泵注意事项事项l在垂直向上泵送中断后再次泵送时，要先进行反泵，把S管及输送管的混凝土吸回料斗，搅拌后再泵送出去l 输送前，先将两颗泡沫胶球输入管内，以便使输入的砂浆能充分润湿输送管内壁，这对于向下输送的施工十分重要l 冬季施工接管前要检查管内是否有冰等其它杂物l 正常泵送过程中，要注意观察泵机压力显示，如果听到有异常声响或看到异常的压力显示，要马上根据判断停机检查或者进行相应的反泵、反搅拌操作HBTS15/30方细石混凝土泵注意方细石混凝土泵注意事项事项l注意观察联络人员的信号或手势。
l在泵送时，禁止打开卡箍l当泵送时，不要打开水箱盖l当堵管时，不要坚持泵送，可以反泵几次l停泵的时间太长，应当停止机器，以防止震动使混凝土离析l 细石混凝土泵料斗上的格栅不要随便去掉，否则容易发生机械或人身事故l 要保证细石混凝土泵各润滑点的润滑HBTS15/30方细石混凝土泵注意方细石混凝土泵注意事项事项l水箱无水不得运转，如果水系统无水即使是空载推送，也会使混凝土缸活塞迅速损坏水所起的作用：清洗作用，清洗混凝土缸壁上每次推送后残存的灰浆，以减少缸壁和活塞的磨损；隔离作用，防止主油缸泄漏出来的液压油进入混凝土而影响混凝土的质量；冷却润滑作用，冷却润滑混凝土缸橡胶活塞、活塞杆及活塞杆密封部位l水能够带走活塞杆上非常大的热量，如果水温过高，冷却效果下降，这时应放掉并加入新的冷却水l 液压系统各安全阀的压力在细石混凝土泵新机出厂或大修出厂时已经调定，使用者不要随便调动l 在寒冷季节施工，要采取防冻措施l 在炎热季节施工，要防止油温过高，当温度达到70时应停止运行l 泵送完毕，要及时把料斗、阀箱、混凝土缸、输送管道清洗干净泵机清洗后，应将蓄能器压力释放，切断电源，各开关在停止或断开位置，不准乱动。
l释放蓄能器压力的方法是：将主电机的空气开关断开或者将主电机停止运转，直接按下泵送按钮，使泵处于泵送状态，来回扳动正反泵按钮，即可卸压HBTS15/30方细石混凝土泵注意方细石混凝土泵注意事项事项l4、泵送混凝土的结尾工作、泵送混凝土的结尾工作l 把混凝土泵送完以后，应立即清洗输送管道，清洗泵机，进行检查维护及其他收尾工作l（1）输送管道的清洗）输送管道的清洗l 输送管道的气洗工作步骤la.管路要装有止流阀，应插好止流板，防止垂直或向上倾斜管中的混凝土倒流l b.把第一根6B直管口部的混凝土掏出一些，接上气洗接头，接头内应事先塞进浸透水的海绵球，在接头上装进、排气阀和压缩空气软管l c.在管道末端装上安全盖，以免混凝土喷射伤人l d.徐徐打开压缩空气进气阀，使压缩空气将海绵球和混凝土压出，如果管路装有止流阀,应先打在通的位置，再打开气阀HBTS15/30方细石混凝土泵注意方细石混凝土泵注意事项事项l e.当管路中的混凝土已全部排空，并且海绵球也已随即射出时，气洗即告完成这时应将压缩空气进气阀关闭，再拆卸各种管件l气洗注意事项：l 压缩空气压力不得高于0.7MPal 气阀不可一下子大开，要开关开，细心观察，只有当混凝土能顺利流出时才能大开。
l 若发现吹洗不动，应先关好进气阀，再缓缓打开排气阀放气，然后设法分段清洗l 分段吹洗时，应先吹掉靠近卸料端的一段管道，再把已吹空的管道与未吹洗过的那段相连接，吹洗剩下部分l 气洗时，人员不得靠近出料的管口，管道急转弯(如果90弯道)及压缩空气管接头l 输送管道水洗过程如下：l a.泵送结束前要尽可能地把料斗里的细石混凝土泵完lb.反泵动作几下，释放管道压力，切断电源lc.打开第一段变径管和卸料门，把料斗、分配阀箱体及变径管中残存的混凝土彻底清除l d.把第一根直管口部的混凝土掏出一些，塞进浸透水的海绵球，在海绵球前塞满浸透水的水泥袋纸也能起到很好的效果l e.接上变径管，关闭卸料门l f.直接向料斗内注水l g.泵送HBTS15/30方细石混凝土泵泵机方细石混凝土泵泵机清洗清洗l（2）泵机的清洗泵机的清洗l洗泵时，应打开卸料门，开泵作空载推送动作，从料斗冲水，直至料斗、阀箱、混凝土缸全部洗净，然后洗泵外部l警告警告l操作过程中禁止四肢和其他物体穿过阀箱卸料门l彻底清洗料斗、混凝土输送弯管、S阀、混凝土活塞和输送管检查在S阀的底部没有混凝土的残留物l在没有确认混凝土输送管内没有压力的情况下禁止打开输送管。
可以用反泵几个循环消除压力l如果使用了混凝土添加剂，必须在最短的时间内清洗整个设备l在加脂过程中设备要停止运转，以免发生机件损坏或者人员伤害HBTS15/30方细石混凝土泵泵机方细石混凝土泵泵机清洗清洗l（3）其它收尾工作其它收尾工作l 主要有检查维护，切断电源、拆除电缆、关闭卸料门、检查清点保养随机工具，苫盖、遮护等l四、泵送混凝土过程中的故障及处理方法四、泵送混凝土过程中的故障及处理方法l 泵送混凝土过程中产生的故障是指机械设备完好的条件下发生泵送混凝土不能继续的现象，有堵管和堵泵两类HBTS15/30方细石混凝土泵故障方细石混凝土泵故障处理处理l（一）堵管（一）堵管l1、堵管的征兆：、堵管的征兆：l 在刚刚出现堵管征兆时，应及时采取措施，这对于防止堵管非常重要l在正常情况下，泵送油压最高值不会达到设定压力，如果每个泵送冲程的压力高峰值随着冲程的交替而迅速上升，并很快就达到了设定压力，正常的泵送循环自动停止，主油路溢流阀发出溢流的响声，就表明已经发生了堵塞l这种堵塞常发生在细石混凝土泵出口到锥管末端的区间，这时，只要按下活塞反向按钮，使两缸各进行一、二个冲程的反泵循环，把管道中的混凝土吸回一部分到料斗后，通常就能排除堵管。
HBTS15/30方细石混凝土泵故障方细石混凝土泵故障处理处理l2、堵管部位的判断、堵管部位的判断l 发生堵管后，应一边让细石混凝土泵司机进行泵送反泵操作，一边让其他人员沿着输送管路寻找堵塞部位，一般情况是从泵的出口开始，沿未堵塞的管段会发生剧烈振动，而堵塞部位以后的管路则是静止的也可以用听觉判断，未堵塞段当混凝土被吸动时，会有响声，而堵塞部位以后段则没有声响还可以用木锤敲打管道检查，凭敲打时的手感和声音判断；堵塞部位会有发“闷”的声音和密实的感觉l 容易发生堵管的部位除了锥管以外，弯管堵塞也是常见的，但在长距离水平输送时，如有管接头漏浆的情况，泄漏部位后面的直管内也容易发生堵塞HBTS15/30方细石混凝土泵故障方细石混凝土泵故障处理处理l3、堵管的处理方法、堵管的处理方法l 在一边进行泵送反泵操作，一边沿管路检查时，可以用木锤敲打被认为是堵塞的部位，有时候使堵塞的骨料瓦解而恢复畅通；若敲打无效，不准再用铁锤或其它可能伤害管道的物件重击l 如果堵塞部位判断得准确，而且堵塞处离管道卸料的末端不远时，只要把堵塞段管件拆下，清除其中已堵塞的混凝土，再装回去，即可继续泵送l 堵管部位判断得正确与否，在管道拆开时很容易判断：只要进行泵送操作，从拆开的管口就有混凝土流出。
l 如果堵管部位离管道末端较远，堵塞段被清理后回装到管路，由于这段空管的气塞作用，也会造成再次堵塞在这种情况下，应将堵塞段以后的管道混凝土清除后再接管泵送l 如果堵管部位不能迅速判断或者难以拆卸时，应采用气洗方法把混凝土吹除，在堵管的情况下，往往需要分段吹洗l若分成较短的管段也吹洗不动时，要尽快组织人力，把全部管道逐节拆卸，清除其中的混凝土，并用水冲洗干净HBTS15/30方细石混凝土泵故障方细石混凝土泵故障处理处理 原 因 预 防 措 施水泥采用矿渣硅酸盐水泥,泌水性大,混凝土离析1.掺用粉煤灰或增加水泥用量,降低水灰比2.提高砂率,但不宜大于50%3.掺用引气性或低引气性减水剂水泥用量过多,粘度系数增大控制胶结料的绝对体积,不要大于160L/m粗骨料粒径大于或等于输送管直径的1/3最大粒径小于管道直径1/3砂率过低不宜低于41%骨料砂的级配不良适当的级配：粒径0.3mm约占20%；0.3-2.5mm约占75%；2.5-5.0mm约占5%粗细骨料总的级配不良例：当最大粒径为30mm时,总级配的控制值4-5占45%5-10占15%10-15占20%15-30占20%操作混凝土供应中断1.按浇注量事先做好供料计划2.操作员观察料斗存料,严禁泵空管道接头漏水泥浆1.安装后水压检验2.有足够备件更换HBTS15/30方细石混凝土泵故障方细石混凝土泵故障处理处理l（二）（二）S管堵塞管堵塞lS管堵塞多发生在垂直向上泵送并且是泵送中断之后，表现在再次起动时，发现泵送循环无法进行。
发生堵塞的原因，是由于在泵送中止时，停留在S管的混凝土在高压作用下泌水，水分和灰浆被挤出，通过间隙渗到阀箱垂直泵送的高度越高，停泵的时间越长，耐磨环与眼睛板的间隙越大，混凝土的保水性越差，就越容易发生S管堵塞这一故障的产生还同输送管的布置有关，水平管相对于垂直管的长度比不足，细石混凝土泵与输送管未用U型联接等都容易发生S管堵塞l发生S管堵塞后的处理办法一般用反泵操作能消除堵塞l产生泵送故障的一般规律：产生泵送故障的一般规律：l 向高处泵送时，容易反泵，不容易发生堵管，但容易发生S管堵塞l 水平长距离泵送或向下倾斜泵送时，不容易反泵，容易发生堵管HBTS15/30方细石混凝土泵故障方细石混凝土泵故障处理处理l（三）防止泵送故障的措施（三）防止泵送故障的措施 l 要有合理的施工布置，包括输送管道、细石混凝土泵及供料系统的合理布置l 泵送混凝土的配合比要合理，质量要好l 保持泵机良好的技术状况，料斗、阀箱内无干结的混凝土积渣，混凝土流道畅通卸料门、出料口等部位密封良好及时更换磨损件和调整磨损间隙按规定做好维护保养工作l 泵送中断的时间不要太长l 正确操作l 做好输送管道的维护工作，不使用严重损伤的或未清洗干净的管件。
HBTS15/30方细石混凝土泵维护方细石混凝土泵维护保养保养l细石混凝土泵的日常维护即使用中的例行保养，工作内容包括检查、清洗、润滑、紧固、调整、检漏、补充液压油等l1、液压元件检查、液压元件检查l由于设备的复杂性，我们建议有实践经验的专家进行液压系统的检查处理l如果发现故障，在进行任何操作前检查原因并修复整个的回路l发现油有外泻，排除泄露原因l检查安全阀、液压系统钢管和软管、连接件、油缸，发现任何的磨损和裂纹（管子的爆破可能引起非常严重的后果）l检查从安全阀到油缸入口的管路，确保没有外泻或者由于冲击和磨损造成的变形，确保连接件是完整的和完全紧固的l立即更换任何的损坏的管子l严禁更改原始设定：所有的调整和校准只能由专业人员来完成l严禁乱搞液压元件，否则厂家对产品的担保和责任概不负责HBTS15/30方细石混凝土泵维护方细石混凝土泵维护保养保养l2、润滑检查、润滑检查l润滑泵内油脂任何时候都要保证充足且清洁，润滑管路各接头不得有溢漏现象随时检查各运转部位的润滑情况，发现有缺油的部位，要立即停机检查，防止发生意外事故l润滑分配器指示杆弹出时，按照对应的润滑管路排除堵塞l每日检查集中润滑系统是否有效。
l油脂泵空了以后，加入的油脂往往由于气泡的原因不容易泵出，在这种情况下打开泵的出口，运转油脂泵直至油脂重新流出再接好管路l集中润滑系统没有覆盖的润滑点，用手动加脂枪润滑l检查油和润滑油的液位l机械结构件涂脂以防表面外露长期放置的设备要充分润滑所有部件HBTS15/30方细石混凝土泵维护方细石混凝土泵维护保养保养l3、紧固、紧固l 常需要检查紧固的螺栓联接部位有：l 混凝土缸体、拉杆螺栓与螺母l 缸体接头与机架连接螺栓lS阀出料口连接螺栓 l 主油缸两端连接螺栓l 各油泵吸油口，排油口与管路的联接螺栓l 阀箱体与料斗固定螺栓l 搅拌叶片固定螺栓l 阀箱固定螺栓l 各油泵与泵座、泵座与底板、油马达与支座的固定螺栓 l 输送管道的卡箍螺栓HBTS15/30方细石混凝土泵维护方细石混凝土泵维护保养保养l4、泄漏部位的检查处理、泄漏部位的检查处理l主要检漏部位为：液位计、放油螺塞、油泵、油马达的轴头及壳体接合面、油缸盖接合面、油缸活塞杆伸出部位、各液压阀结合面、调节手柄伸出部位、油管接头、油缸l5、调整、调整l 指维护性调整，不包括性能调节l当细石混凝土泵工作一段时间以后，S管、眼睛板、耐磨环都会因磨损而产生一定程度的间隙，如果间隙过大，将影响正常泵送.因此，应及时调整和更换，磨损间隙可以从清洗干净的料斗中测量。
l当间隙大于0.5mm时，调整S管轴后面的异形螺栓，将S管耐磨环与眼睛板之间的间隙调整在0.1-0.2mm为宜，如果耐磨环与眼睛板之间压得过紧，S管将无法摆动到位l经过多次间隙调整后，如果不能再进行调整了，而间隙超过0.7mm(或任何一条沟槽超过1.5mm)时，就应考虑更换或修补眼睛板和耐磨环HBTS15/30方细石混凝土泵维护方细石混凝土泵维护保养保养l设备开机前的检查维护设备开机前的检查维护l 电机检查应外观完好，紧固可靠，电机风扇无损伤，不松动不与罩壳摩擦l 电源和输电线路检查电缆及电源线接线应牢固l 电气控制箱检查接线完好无损伤、无断脱；内清洁、干燥、无杂物；仪表、指示灯、开关等装置应齐全、完好各开关在起动前应处于规定的状态下，即：压力试验开关在断开位置；板阀反向开关在正向位置l油位检查油面应在液位计中间位置l 油质检查应是黄色透明、无发泡、无浑浊现象l水箱内的液体，观察10分钟，液面应无明显下降，否则应检查漏水原因并作处理l料斗内应该清洗干净，无混凝土积渣及杂物；搅拌叶片应紧固、完好、无损坏或变形l阀箱内部应清洁，无混凝土积渣及杂物，卸料门关闭紧密可靠；耐磨环与眼睛板间隙符合要求。
l各泵、油马达、阀件固定情况符合要求，与油管连接牢固，密封良好l接管前应检查每根管子，内部应清洁、光滑，外观无破裂或严重的凹陷变形；卡箍及其联接螺丝应完好清洁，卡箍中的橡胶密封圈应完好并有弹性，无水泥干渣；管道铺设应尽量平整、连接牢固、支垫可靠，不接触有损于管件的杂物HBTS15/30方细石混凝土泵维护方细石混凝土泵维护保养保养l（2）细石混凝土泵空运转检查：）细石混凝土泵空运转检查：l点动电动机，检查其旋转方向；点动电动机，检查其旋转方向；l按下泵送按钮，混凝土缸活塞推送与按下泵送按钮，混凝土缸活塞推送与S管换向动作应正确配合，管换向动作应正确配合，推送频率应符合要求：推送频率应符合要求：l 试验主油压设定值，应符合第二章的要求；试验主油压设定值，应符合第二章的要求；l 按下活塞反向按钮试验反泵控制，活塞反向与复原均应灵活按下活塞反向按钮试验反泵控制，活塞反向与复原均应灵活可靠；可靠；l试验搅拌正反向，其控制应灵活可靠；试验搅拌正反向，其控制应灵活可靠；l 检查电气指示灯、液压压力表等应指示正确，无故障；检查电气指示灯、液压压力表等应指示正确，无故障；l 试验遥控按钮对于泵送及停止泵送的单独控制，遥控与电气试验遥控按钮对于泵送及停止泵送的单独控制，遥控与电气箱盘面控制的交替轮流操纵，均应符合使用要求；箱盘面控制的交替轮流操纵，均应符合使用要求；l 空运转半小时，检查各部运动部分应无异常声响、无剧裂现空运转半小时，检查各部运动部分应无异常声响、无剧裂现象；液压系统无外泄漏，油箱油位、油液温升正常，油液不起泡；象；液压系统无外泄漏，油箱油位、油液温升正常，油液不起泡；水箱水位无明显下降。
然后停机水箱水位无明显下降然后停机HBTS15/30方细石混凝土泵维护方细石混凝土泵维护保养保养l（3）泵送施工中的检查维护）泵送施工中的检查维护l检查电动机的电流、温升,均应在规定范围；l 仪表、指示灯、各操作件工作良好；l 按规定顺序操作，避免带负荷起动；l 保持电气设备的清洁和干燥；保护电缆及遥控线不受损伤l 检查油箱油位、油质、油温，均应符合要求；l 油泵、油马达的压力、流量、噪音、温升均应在正常范围，油温达到70时应立即停机降温；l 所有阀件、蓄能器、压力表等均应工作良好，符合系统工作要求；l 液压管路连接牢固，无外泄漏l 若水箱中有大量的水泥浆，应该检查混凝土活塞是否损坏，l 寒冷季节应采取保温措施，或加入20l防冻液，以防止水箱冰冻l 随时清除网格上的超径骨料或其它杂物，不得任意拆去网格；l 防止钢筋等异物进入料斗，搅拌轴被卡住不动时要及时检查原因，排除障碍；l 及时检查自动润滑设备，保证分配阀各润滑点和搅拌部分的润滑l 保持卸料门的密闭，如有漏水、漏浆、漏气现象，要立即检查处理；卸料门打开过后，必须把密封表面及密封圈部位清洗干净再关严；l 管道接头应牢固、密闭，如有漏水、漏浆情况，要及时拆卸检查处理；l检查管道支承与固定情况，若因泵送作业中的震动等原因使支垫物损坏，要及时恢复、加固。
HBTS15/30方细石混凝土泵维护方细石混凝土泵维护保养保养l（4）施工后的检查维护）施工后的检查维护l 用压缩空气吹洗或高压水洗后，如两天内不再进行泵送作业，就应将管件逐级拆除，再用水将管件内外、卡箍及密封圈等冲洗干净；l 对所有管件全面检查一次，按规格和完好程度分别妥善存放l 将料斗、阀箱、混凝土缸及泵外部冲洗干净；l 擦干罩盖和电气箱上的水，检查电气箱内有无进水，并作相应处理l 切断电源，拆除电缆、遥控线等；l 检查各部，看有无损坏情况l 处理在运转中发现的问题；l 随机工具的清理和保养；l细石混凝土泵的苫盖、遮护HBTS15/30方细石混凝土泵泵送方细石混凝土泵泵送要求要求l水泥水泥l1、水泥在泵送过程中的作用、水泥在泵送过程中的作用l 混凝土的泵送压力靠其中的液相物质传递液相物质携带着固相物质一起运动，才能完成泵送水泥的作用有两方面，一是胶结作用，使混凝土在泵送中维持着固相物质被液相物质包围的状态；二是润滑作用，使混凝土同泵的机械部分、输送管道及混凝土内部的摩擦阻力减小而具有良好的流动性l2、水泥品种对混凝土可泵性的影响、水泥品种对混凝土可泵性的影响l 水泥应当具有良好的保水性能，使混凝土在泵送过程中不易泌水。
普通硅酸盐水泥、火山灰水泥的保水性较好，而矿渣水泥的保水性差，如用它来拌和泵送混凝土，需加大水泥用量，适当增大砂率或添加一部分粉煤灰，采用较低的坍落度采用粉煤灰水泥时，混凝土的流动性较好，但早期泌水性较大，宜用较低的坍落度，并尽可能连续地泵送l3、水泥用量、水泥用量l 水泥用量要适当若水泥用量不足，泵送容积效率降低，输送阻力明显增加，并且这种混凝土保水性很差，容易泌水、离析和发生堵塞；若水泥用量过大，会使混凝土粘性过大，输送阻力增大，但泵送容积效率变化不大l 以同样粒径、级配的卵石骨料与碎石骨料相比较，碎石混凝土的水泥用量较大对于细骨料来说，采用人工破碎砂要比天然砂多用水泥l 管径越小、管道越长，要求混凝土的流动性、润滑性、保水性越高，故水泥用量应增大l 如骨料级配适当则最大骨料粒径越大，水泥用量越少：但当骨料粒径超过30毫米时，超径骨料会破坏混凝土的连续性，水泥浆难以将这些骨料充分包容，故水泥用量不能再减少l 细骨料中粒径小于0.2毫米的细料也起着类似水泥的作用但这些细料要有一定比例，若其含量不足，或平均粒径过小，水泥用量都要增加l如果是泵送轻骨料混凝土，则水泥用量应适当增加这是由于轻质多孔性骨料具有高压下吸水、减压放水的特性，在泵送时容易使混凝土变得干硬又容易离析。
因此在轻骨料混凝土中应有较多的水泥浆，水泥用量不得少于340kg/m 3HBTS15/30方细石混凝土泵泵送方细石混凝土泵泵送要求要求l1、细骨料、细骨料l 细骨料根据其来源可分为河砂、海砂、山砂、人工破碎砂采用前者的混凝土可泵性较好；人工砂表面粗糙，砂形不好，需加入部分天然砂来改善其配比特性，但人工砂的保水性较好，可减少混凝土的泌水离析现象l 细骨料按平均粒径的大小可分为粗砂中砂细砂三类用中砂配制的混凝土可泵性最好，其平均粒径为0.25-0.3毫米平均粒径过小(即细砂过多)并不好，会增加混凝土的用水量及水泥用量若以砂的细度模量F.M来衡量，F.M值在2.4-3.0之间的细骨料其粒度即可以满足泵送求要l 在泵送混凝土中，细骨料用料同粗骨料的空隙率有很大关系水泥砂浆必须充满粗骨料的空隙，砂率不足，空隙要水泥来填充，会增加水泥用量，否则骨料容易离析；若砂率过大，水泥要填满砂的间隙，水泥用量也要增加，否则会使水泥砂浆的润滑作用大大降低，泵送阻力显著增加，故在一定条件下都有个最佳砂率l 如粗骨料级配合理，则骨料最大粒径越大，最佳砂率值越低l砂率同砂的平均粒度或细度模量有关，粒度越小，砂率就越低砂率也随着水泥用量的增加而降低。
l 在砂率偏高的情况下，只要水泥用量相应增加，对混凝土的可泵性无显著影响HBTS15/30方细石混凝土泵泵送方细石混凝土泵泵送要求要求l 2、粗骨料、粗骨料 l泵送混凝土可以采用卵石、碎石或卵石与碎石混合骨料卵石骨料混凝土的可泵性最好，混合料次之，碎石骨料最差l泵送混凝土的粗骨料最大粒径受输送管路最小口径限制要求卵石最大粒径不超过1/3口径；碎石不超过1/4口径允许有少量超径骨料混入，例如在100mm直径的输送管中，可以通过少量粒径达50mm的骨料，不过这种超径骨料所占的比例不得超过1%，而且它们必须是分散的l 泵送混凝土要求粗骨料的空隙率尽可能小，其级配应连续而均匀，才能以较小的水泥用量及砂率获得较好的可泵性HBTS15/30方细石混凝土泵泵送方细石混凝土泵泵送要求要求l混凝土的可泵性对于骨料级配间断或不均匀的反应十分敏感某一组份的短缺，或在混凝土中出现局部的单一化的粗骨料，都可能产生泵送堵塞事故l 粗骨料在骨料总量中的比例对混凝土的可泵性有很大影响，表现在泵送压力和混凝土泵容积效率的变化在实即使用中，只要控制好砂率，粗骨料用量自然就得到了控制HBTS15/30方细石混凝土泵泵送方细石混凝土泵泵送要求要求l坍落度是衡量混凝土质量的一个重要标准，也是影响可泵性的重要因素之一。
l 我国规定用标准锥形测筒测量坍落度在施工时还可以用肉眼估计：坍落度在1 0-15厘米的混凝土倾卸到料斗时，其表面易成碎裂状；坍落度在10厘米以下时，混凝土倾斜后完全碎裂，并带有刃齿状边缘，垂直断裂成厚块；高坍落度混凝土倾卸后，其表面无断裂l混凝土的输送阻力随坍落度的降低而增大轻骨料混凝土输送阻力随坍落度的变化率较大，尤其当坍落度在15厘米以下时，随着坍落度的降低，输送 阻力急剧增大l细石混凝土泵的容积效率随着混凝土坍落度的降低而降低，但当坍落度在10厘米以上时，这种变化不明显l 此范围为10-23厘米坍落度为10-20厘米的混凝土，其可泵性最好坍落度过大时，可泵性又明显下降，原因是：l混凝土分配阀关不严时容易漏浆；l混凝土容易离析，造成堵塞特别是在长距离水平输送时，由于重力作用，粗骨料逐渐下降，继而发生管道上部析出的水泥浆在压力作用下挤压出去，由于粗骨料在水泥沙浆中的悬浮状态完全丧失，发生堵塞HBTS15/30方细石混凝土泵泵送方细石混凝土泵泵送要求要求l 要改善混凝土的可泵性，就要增加水泥用量，用较大的水灰比及砂率，较严格的骨料级配，这些都意味着成本的提高或质量降低一个比较经济而有效的办法是采用外加剂来改善混凝土的可泵性。
l添加剂的种类很多，其中够能改善混凝土可泵性的外加剂有加气剂、减水剂、缓凝剂及泵送剂等l减水剂能使水泥浆的凝聚结构变化分散性结构，从而提高了流动性若保持新拌混凝土的流动性不变，使用减水剂可以大大减少拌和用水量，从而改善了混凝土的稳定性，提高了强度及密实性若保持混凝土的强度不变，则可以节省水泥用量l常用的减水剂有木质素磺酸盐和萘磺酸盐甲醛缩合物两类，如木质素磺酸钙、NNO、建一、MF、FDN等l 加气剂能使混凝土产生许多微细的气泡，改善混凝土的粘聚性和保水性，提高流动性，还能提高混凝土的抗冻性和抗渗性，但影响混凝土的强度l 常用的加气剂有松香皂、烷基磺酸钠、脂肪醇硫酸钠和铝粉加气剂等HBTS15/30方细石混凝土泵泵送方细石混凝土泵泵送要求要求l 缓凝剂能延缓混凝土的凝结和硬化过程，有时还能起到减水剂的使用缓凝剂的作用在于延长混凝土的运输时间，别是在高温季节泵送很重要l 常用的缓凝剂有糖蜜、木质素磺酸钙、酒石酸、柠檬酸、硼酸等l 泵送剂是一种润滑剂，其他外加剂一样，不需要改变混凝土的配合比就能显著提高其流动性，就是能扩大混凝土的配比设计范围l 常用的泵送剂有浊水型、加气塑、化型和非助气塑化型三类，具体品种很多。
HBTS15/30方细石混凝土泵泵送方细石混凝土泵泵送要求要求l泵送混凝土配合比的调整泵送混凝土配合比的调整l在施工中，于客观条件，往原设计的混凝土配合比不能完全实现，要改变混凝土中的某些组份了保证混凝土的可泵性，需要对其它组份作出相应调整，常见的是用水量及砂率的调整据各种不同的变化条件，调整方法可自行确定，以达到适宜泵送为宜HBTS15/30方细石混凝土泵对骨方细石混凝土泵对骨料的级别（料的级别（1）l细细石混凝土泵对骨料的级别要求砼泵泵送混凝土要求细骨料有良好的级配，通过0.315mm筛孔的这一部分细小颗粒累计筛余应大于15%根据工程施工地区的砂源特点和施工技术要求，选用营盘水区中砂，细度模数2.63.1，含泥量在23%范围内，其它品质符合规范要求电机过载而非负载过载而造成的因主液压泵为恒功率变量泵，细石混凝土泵如果主液压泵恒功率调节过高会导致电机过载于是，首先对主液压泵的恒功率变量部分进行检查，并将恒功率值调小，观察电流仍很大，说明恒功率阀对电机电流的影响不大；然后，检查液压油，发现已严重乳化，浑浊不清更换了液压油、清洗了液压系统后再试机时，拖泵运转已恢复正常HBTS15/30方细石混凝土泵对骨方细石混凝土泵对骨料的级别（料的级别（2）l管道敷设时要求路线短、弯道少、接头密。
