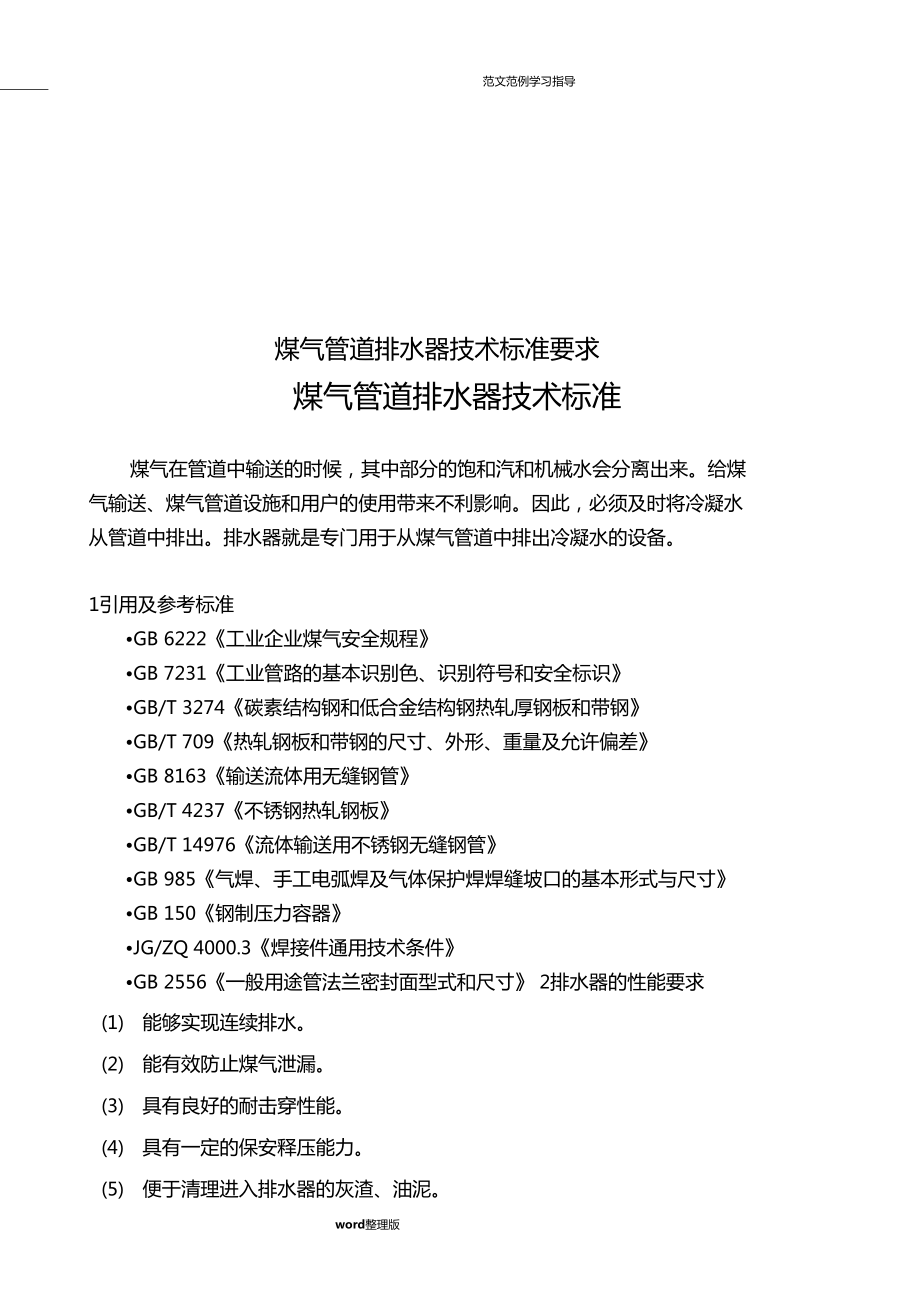

范文范例学习指导煤气管道排水器技术标准要求煤气管道排水器技术标准煤气在管道中输送的时候，其中部分的饱和汽和机械水会分离出来给煤 气输送、煤气管道设施和用户的使用带来不利影响因此，必须及时将冷凝水 从管道中排出排水器就是专门用于从煤气管道中排出冷凝水的设备1引用及参考标准•GB 6222《工业企业煤气安全规程》•GB 7231《工业管路的基本识别色、识别符号和安全标识》•GB/T 3274《碳素结构钢和低合金结构钢热轧厚钢板和带钢》•GB/T 709《热轧钢板和带钢的尺寸、外形、重量及允许偏差》•GB 8163《输送流体用无缝钢管》•GB/T 4237《不锈钢热轧钢板》•GB/T 14976《流体输送用不锈钢无缝钢管》•GB 985《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》•GB 150《钢制压力容器》•JG/ZQ 4000.3《焊接件通用技术条件》•GB 2556《一般用途管法兰密封面型式和尺寸》 2排水器的性能要求(1) 能够实现连续排水2) 能有效防止煤气泄漏3) 具有良好的耐击穿性能4) 具有一定的保安释压能力5) 便于清理进入排水器的灰渣、油泥6) 故障率低，可靠性高。
7) 操作简便，维护工作量小8) 结构简单，没有活动零部件9) 便于对排水器运行状况进行观察和监视(10) 制造、运行和维护成本低11) 便于收集、处理污水和污泥，无能源消耗，节能环保性能好3排水器的选用排水器的选择应满足使用性能要求3.1 立式水封排水器普通立式水封排水器的示意图见图 2•优先选用排水口无煤气泄漏的安全型水封排水器•厂房内、距离厂房和有人工作的建筑物、重要道路和人员频繁活动区域 20 m以内必须使用安全水封排水器厂01检验阀图2普通立式水封排水器示意图除此外需在低压室安装水位计，便于观察脱水器内水位缺失3.2 主要参数的选择321 直排式排水器储水筒的容积不小于每日可能的最大排水量的 2倍；并 且不小于40 L322 水封式排水器的击穿压力P• P> R+ 500 mm水柱•对于重要的排水器P> Pj+ 800 mm水柱上式中的R为煤气主管的计算压力，公司煤气主管网设计压力为25Kp(约 2500mr)3.2.3 排水器与煤气管道之间的连接管水封式排水器的连接管•煤气中焦油含量较少的煤气主管小于800mm连接管内径为80mm煤气主管大于等于 800mm小于2000mm连接管内径为100mm煤气主管大于等于2000mm连接管内径为125mm•对于有大排水量要求的水封排水器，如大水封处的排水器，连接管内径 根据放水的需要，选择大于等于140mm3.3 水封的筒体•一般计算压力在1.2 m水柱以下采用单级水封，大于1.6 m水柱采用复式 水封，以减小排水器高度。
在1.2〜1.6m之间可根据具体情况选用•单级水封筒体内径不小于连接管内径的4倍复式水封筒体内径在连接管 内径小于等于100mm寸，不小于连接管内径的 5倍；大于100mn8寸，不小于连 接管内径的4.5倍•水封的每个室都要有放水管和清渣孔筒体内部的管子下部与筒体底面的 距离不小于200mm保证有足够存渣的容积3.4 排水器的材质普碳结构钢排水器的材质不低于Q235不锈钢排水器的材质不低于0Cr18Ni9 (304)4.5水封连接管与煤气主管联接结构为了使煤气管道里的冷凝水顺利地流入排水器，连接管禁止直接插入煤气 管道焊接应采用连接漏斗连接漏斗的结构见图 3,大小可参考以下数据：•宽度B= 3〜4 d•长度L= 2 d•高度Hk 1〜1.5 d•直径D= 2.5〜3 d上式中d为连接管直径，煤气管直径较大的取大值(a)DiI图3连接管与煤气主管的连接方式5排水器的安装技术条件•排水器必须有可靠的基础，安装要稳固•排水器安装的垂直度偏差小于1: 100•排水器尽量不要垂直直接连接在煤气主管上防止连接管和排水器的热 胀冷缩及沉降对煤气主管产生额外负荷连接管应带有一定的倾斜弯度，转弯 平管与水平线的夹角大于30°对于高度大于5m的连接管应有自己独立的固定 点，可考虑采用不锈钢波纹膨胀节吸收膨胀量。
冬季安装膨胀节时，膨胀节应 适当拉伸；夏季安装膨胀节时，应适当压缩采用膨胀节时，连接管的固定点 应在上端，膨胀节安置在下端膨胀节的预拉伸（压缩）量根据连接管长度和—年中最大温差计算•煤气主管与水封之间必须有两道阀门上面一个阀门作为检修、应急阀 门下面一个阀门作为操作阀门•在连接管上，高于水封顶部200mm以上处，设立一个检测阀作为检测 排水器是否堵塞之用•复式水封的高压室要有放气旋塞•排水器的排水管应断开，通过漏斗接水排放不允许直接将排水管插入 下水道以免水中溶解的煤气进入下水道，形成爆炸隐患•水封上要有补水管，作为水封补水之用如果水封内补水管插入水下， 则补水管与给水管必须断开，通过敞开的漏斗给水禁止把给水管直接（哪怕 通过阀门）联接在有压力的煤气室以免发生给水管产生负压时，煤气倒灌入 给水管禁止以长流水方式给水封补水•冬季气温较长时间低于0C的地方，应考虑给水封设计蒸汽加热或电加热 装置，以防水封结冰6排水器的使用寿命•普碳钢排水器使用寿命不超过5年•不锈钢排水器使用寿命为12年7制作质量要求•进厂的材料和备件必须经过严格检查，没有缺陷、符合质量要求者才能使 用•各部件焊接之前必须经过除锈和涂漆处理。
普碳钢筒体内部和管件内外涂 刷防锈底漆二遍、环氧沥青漆两遍由于焊接破坏的漆面，在焊接结束后进行 补刷•筒体钢板厚度不小于6mm内部钢管壁厚不小于 5mm•所有焊缝为连续加强焊，焊缝高度不小于母材厚度母材厚度小于 8 mm采用加强角焊缝；母材厚度大于等于 8mm采用开坡口焊接，只能单面焊接的 地方，要保证双面成型•每焊接一遍，要对焊缝进行清渣和打磨，确保焊缝内部没有影响使用的缺 陷•对不合要求的焊缝要彻底铲开，重新焊接，再进行检测直到完全符合要求•筒体、管子表面除锈，再进行涂漆涂漆包括防锈底漆 2遍，面漆2遍 8排水器冷凝水的处理8.1 排水器必须设置专门的冷凝水蓄水坑或收集管道坑的大小至少能装下 一天最大的排水量8.2 蓄水坑应用孔径最大尺寸小于等于 50mnt勺格栅盖板掩盖8.3 定时将坑中的水抽走，集中进行处理，以免污水溢出污染环境word整理版。
