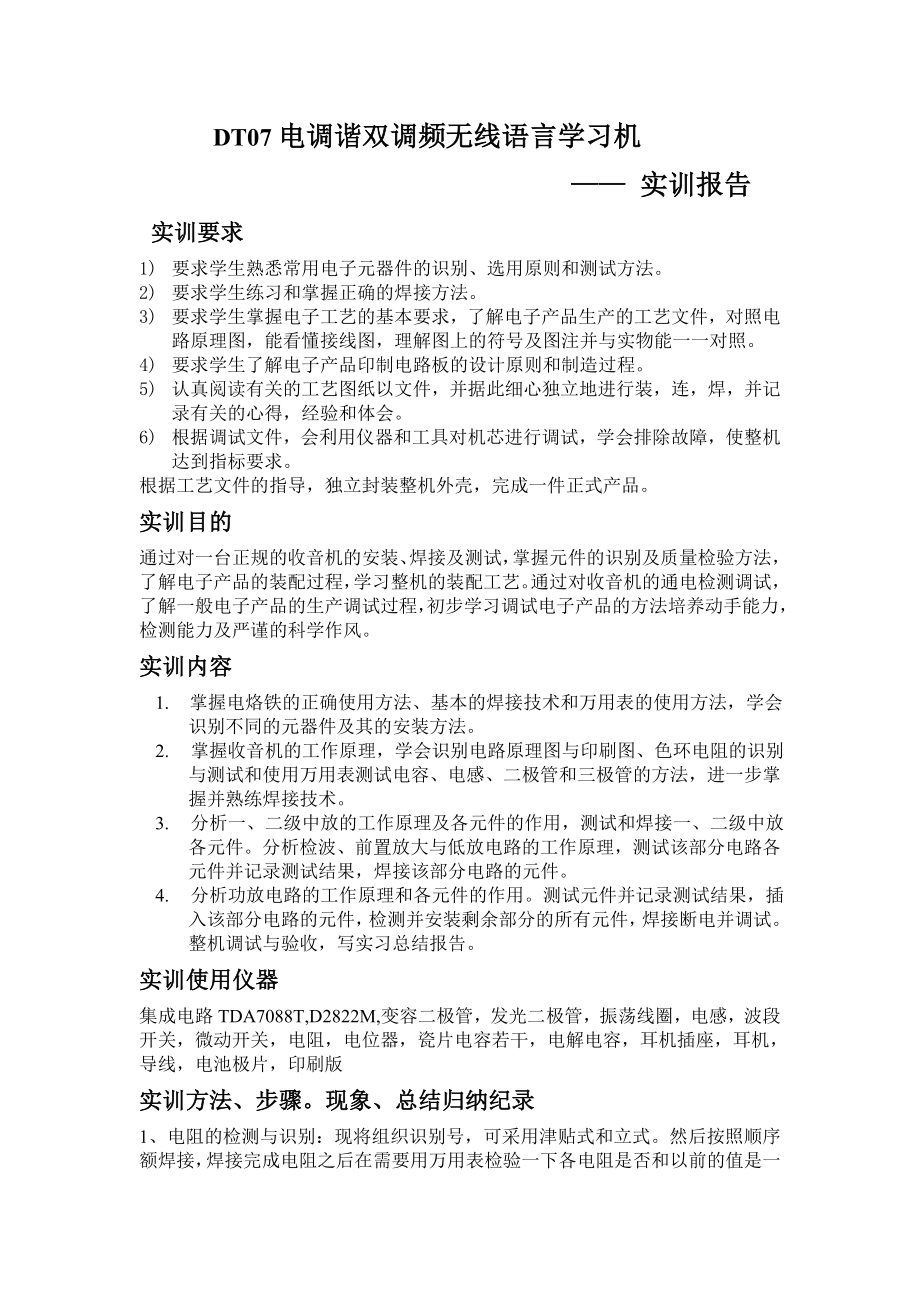

DT07电调谐双调频无线语言学习机 —— 实训报告 实训要求1) 要求学生熟悉常用电子元器件的识别、选用原则和测试方法2) 要求学生练习和掌握正确的焊接方法3) 要求学生掌握电子工艺的基本要求，了解电子产品生产的工艺文件，对照电路原理图，能看懂接线图，理解图上的符号及图注并与实物能一一对照4) 要求学生了解电子产品印制电路板的设计原则和制造过程5) 认真阅读有关的工艺图纸以文件，并据此细心独立地进行装，连，焊，并记录有关的心得，经验和体会6) 根据调试文件，会利用仪器和工具对机芯进行调试，学会排除故障，使整机达到指标要求根据工艺文件的指导，独立封装整机外壳，完成一件正式产品实训目的通过对一台正规的收音机的安装、焊接及测试，掌握元件的识别及质量检验方法，了解电子产品的装配过程，学习整机的装配工艺通过对收音机的通电检测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法培养动手能力，检测能力及严谨的科学作风实训内容1. 掌握电烙铁的正确使用方法、基本的焊接技术和万用表的使用方法，学会识别不同的元器件及其的安装方法。
2. 掌握收音机的工作原理，学会识别电路原理图与印刷图、色环电阻的识别与测试和使用万用表测试电容、电感、二极管和三极管的方法，进一步掌握并熟练焊接技术3. 分析一、二级中放的工作原理及各元件的作用，测试和焊接一、二级中放各元件分析检波、前置放大与低放电路的工作原理，测试该部分电路各元件并记录测试结果，焊接该部分电路的元件4. 分析功放电路的工作原理和各元件的作用测试元件并记录测试结果，插入该部分电路的元件，检测并安装剩余部分的所有元件，焊接断电并调试整机调试与验收，写实习总结报告实训使用仪器集成电路TDA7088T,D2822M,变容二极管，发光二极管，振荡线圈，电感，波段开关，微动开关，电阻，电位器，瓷片电容若干，电解电容，耳机插座，耳机，导线，电池极片，印刷版实训方法、步骤现象、总结归纳纪录1、 电阻的检测与识别：现将组织识别号，可采用津贴式和立式然后按照顺序额焊接，焊接完成电阻之后在需要用万用表检验一下各电阻是否和以前的值是一样，检验是否有虚焊2、 电容的检测与识别：闲焊接电容，无需正负极，在焊接电解电容，分清她的正负极将阻值识别好，脚剪得长度要适中，不要剪太长他们不要超过中周的长度，太高会影响后盖的安装。
最后检查电容是否完全焊接，检验是否有虚焊3、 发光二极管的检测与识别：用万用表检测利用x10千欧档的指针式万用表可以他只判断发光二级管的好坏，正常时，二极管正向电阻阻值为几十到二百千欧，反向电阻的值为无穷，如果正向电阻值为0或为无穷，反向电阻值很小或为0，比较容易损坏4、 三极管的检测与识别：判断基极用万用表Rx100或Rx1K的档测量三极管三个电极中每两个级之间的正、反向电阻值当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b常见的电烙铁有内热式、恒温式、吸锡式等电烙铁的使用：安全检查使用前先用万用表检查烙铁的电源线有无短路和开路，烙铁是否漏电新烙铁头的处理新买的烙铁要先将烙铁头进行上锡后方能使用使用时应注意旋转烙铁柄盖是不可使电线随着柄盖旋转，以免将电源线接头造成短路焊锡丝的拿法一般把成卷的焊锡丝拉直，然后截成一尺长左右的小段焊接方法1. 焊接的手法 A.焊锡丝的拿法一般把成卷的焊锡丝拉直，然后截成一尺长左右的小段 B.电烙铁地握法一般有正握法、反握法和握笔法2. 焊接的基本步骤A. 首先把焊件、锡丝和烙铁准备好，处于随时可焊的状态B. 把烙铁投放在接线端子和引线上进行加热C. 被焊件经加热达到一定温度后，立刻将手中的锡丝处到被焊件上使之熔化适量的焊料。
注意焊锡应加到被焊件上与烙铁头对称的一段，而不是直接加到烙铁头上D. 当锡丝熔化一定量后迅速移开锡丝E. 当焊料的扩散范围达到要求后移开电烙铁电原理图如下：焊接技巧：原则上是从小器件入手，然后到大器件，三极管怕热所以最后装，焊接是电子产品装配过程中的一个重要步骤，每一个焊接点的质量都关系着整个电子产品的质量，他要求每一个焊接点都有一定的机械强度和良好的电器性能，所以它是保证产品质量的关键焊接时将加热熔化的液态锡铅焊料，在助焊剂的作用下，是被焊接物和印制板上的铜箔连接在一起，成为牢固的焊点注意二极管、电容、三极管、的正负极不要按反，线圈一定要让引线头和焊点连接在一起，要是引线头坏了，就要去打磨，用电烙铁、焊锡丝、松香配合着焊焊接的基本步骤F. 首先把焊件、锡丝和烙铁准备好，处于随时可焊的状态G. 把烙铁投放在接线端子和引线上进行加热H. 被焊件经加热达到一定温度后，立刻将手中的锡丝处到被焊件上使之熔化适量的焊料注意焊锡应加到被焊件上与烙铁头对称的一段，而不是直接加到烙铁头上I. 当锡丝熔化一定量后迅速移开锡丝J. 当焊料的扩散范围达到要求后移开电烙铁焊接注意事项a) 烙铁的温度要适当可将烙铁头蘸松香去检验，烙铁头上松香的亚持续到3、4秒温度合适，不足2秒烙铁头过热，持续6秒以上温度不足。
b) 焊接的时间要适当从加热焊料到焊料熔化并流满焊接点，一般在3秒内完成时间不宜过长也不宜过短c) 焊料与焊剂使用要适量焊料过多会降低管脚之间的绝缘性；焊剂过多会造成管脚与管座之间的接触不良反之，过少已造成虚焊d) 焊接过程不要出动焊接点在焊接上的焊料未完全冷却凝固时，不应移动被焊元件及导线，否则焊点易变形，也可能出现虚焊现象焊接过程中要注意不要烫伤周围的元器件及导线装配是整机质量的关键，装配质量的好坏对收音机的性能有很大的影响因此印制电路板装配总的要求是：元器件装插正确，不能有插错，漏插；焊点要光滑、无虚焊、假焊和连焊在装插元器件时，要执行工艺指导卡以及装配样板的规定，遵循元器件的装插原则元件的装插焊接应遵循先小后大，先轻后重，先低后高，先里后外的原则，这样有利于装配顺利进行电容、电解电容及三极管等元件立式安装时，引线不能太长收音机装配焊接完成后，请检查元件有无装错位置，焊点是否脱焊、虚焊、漏焊所焊元件有无短路或损坏发现问题要及时修理、更正收音机装配焊接完成后，请检查元件有无装错位置，焊点是否脱焊、虚焊、漏焊所焊元件有无短路或损坏发现问题要及时修理、更正焊接质量检查：焊接接头的外观检验是一种手续简便而又应用广泛的检验方法，是成品检验的一个重要内容，主要是发现焊缝表面的缺陷和尺寸上的偏差。
一般通过肉眼观察，借助标准样板、量规和放大镜等工具进行检验若焊缝表面出现缺陷，焊缝内部便有存在缺陷的可能实训心得看到自己安装的收音机，我感到高兴的同时，也发觉到一些自身存在的一些问题最明显的就是对元器件焊接时的摆放没有经验,有时候放的角度很不方便焊接，有时候容易形成虚焊在不断地练习之后，我渐渐熟练了方法并总结了些经验在焊接过程中，焊丝只需在电烙铁旁碰一下，大概一小滴焊锡就能将元件与电路板焊接牢固；焊接时，将电路板的焊点连线与桌棱垂直，这样焊接的点就不会扩散太远；电烙铁焊完顺着元件引脚线往上提，这样焊点的形状会好看些用电烙铁焊接元件是最基本的技术，也是基本的装配工艺，它对保证电子产品的质量起着关键的作用总之，通过对收音机的组装和调试，使我了解了有关电子器件的识别、测试、质量检测和焊接方法，锻炼了自己的动手能力；也使我切实地了解电子产品的生产过程；而且让知道不管是任何事情就像焊接一样，只有在实践中慢慢摸索慢慢累积经验，才能做到操作熟练 徐霞 2010030331037 。
