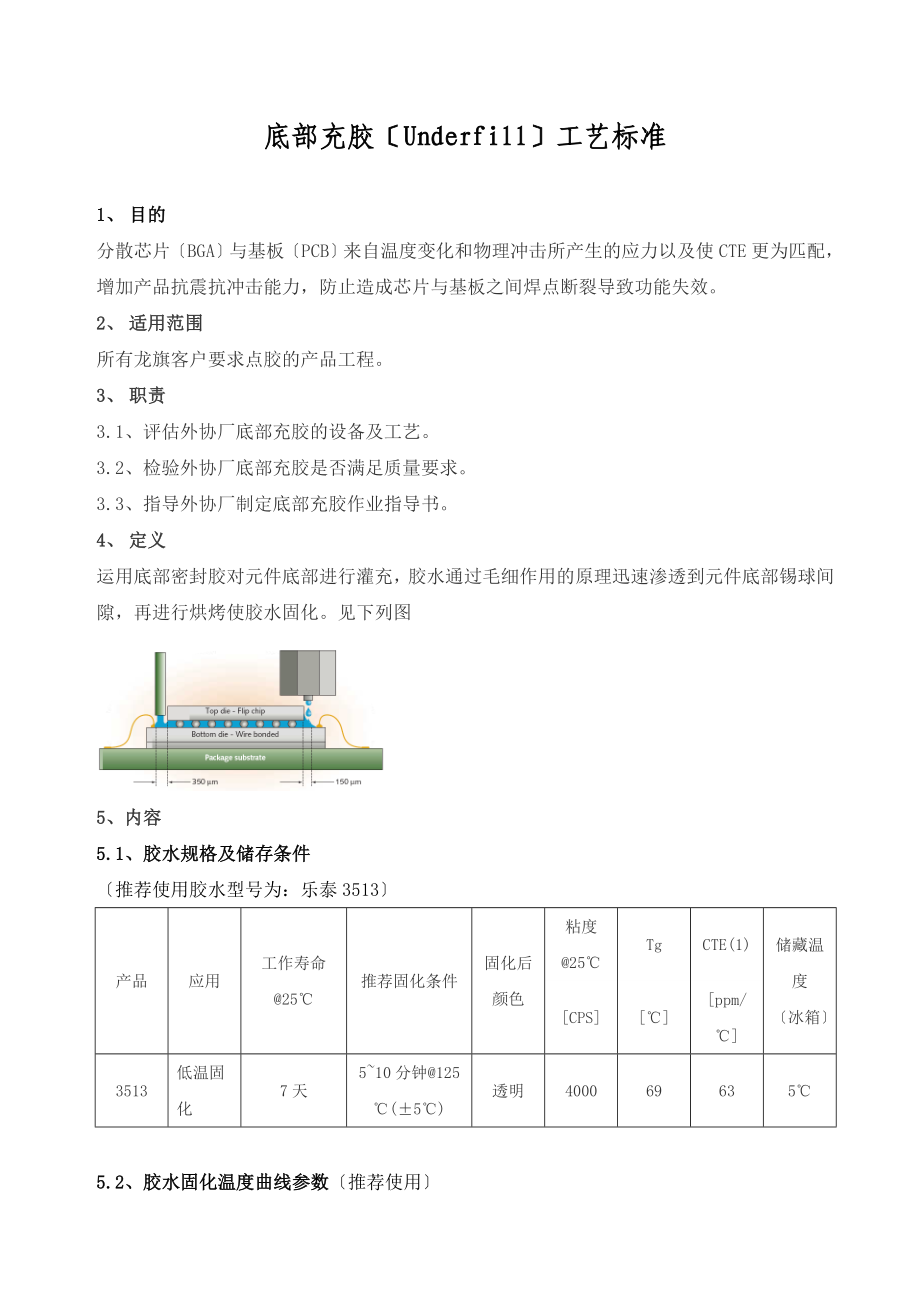

底部充胶〔Underfill〕工艺标准1、 目的分散芯片〔BGA〕与基板〔PCB〕来自温度变化和物理冲击所产生的应力以及使CTE更为匹配，增加产品抗震抗冲击能力，防止造成芯片与基板之间焊点断裂导致功能失效2、 适用范围所有龙旗客户要求点胶的产品工程3、 职责3.1、评估外协厂底部充胶的设备及工艺3.2、检验外协厂底部充胶是否满足质量要求3.3、指导外协厂制定底部充胶作业指导书4、 定义运用底部密封胶对元件底部进行灌充，胶水通过毛细作用的原理迅速渗透到元件底部锡球间隙，再进行烘烤使胶水固化见下列图5、内容5.1、胶水规格及储存条件〔推荐使用胶水型号为：乐泰3513〕产品应用工作寿命@25℃推荐固化条件固化后颜色粘度@25℃TgCTE(1)储藏温度〔冰箱〕[CPS][℃][ppm/℃]3513低温固化7天5~10分钟@125℃(±5℃)透明400069635℃5.2、胶水固化温度曲线参数〔推荐使用〕5.3、Underfill充胶孔设计要求、BGA点胶边与屏蔽支架间距D≥3.0mm，见图1基带屏蔽盖采用单件设计后，需设计点胶和目检口，充胶口宽度为2.5mm，长度与芯片单边相等；目检口长度*宽度为1.5mm*1.0mm，见图2。
BGA充胶边缘相邻器件尽可能摆放0402器件；充胶边缘(d1)3.0mm范围内没有电子结构件和定位孔，见图3如果因屏蔽盖尺寸限制及结构的特殊要求，可采用从屏蔽盖侧面开充胶孔，见图4测试点及金PAD需远离点胶位置(>3mm)﹐否那么易被密封胶覆盖影响测试,见图55.4、Underfill填充方式根据元件底部锡球的分布情况，元件与PCB之间的间隙及元件的尺寸，可采用I型和L型充胶方式建议元件本体面积≤10*10mm采用I型充胶方式，本体面积＞10*10mm采用L型充胶方式 I型拖胶方式 L型拖胶方式。
