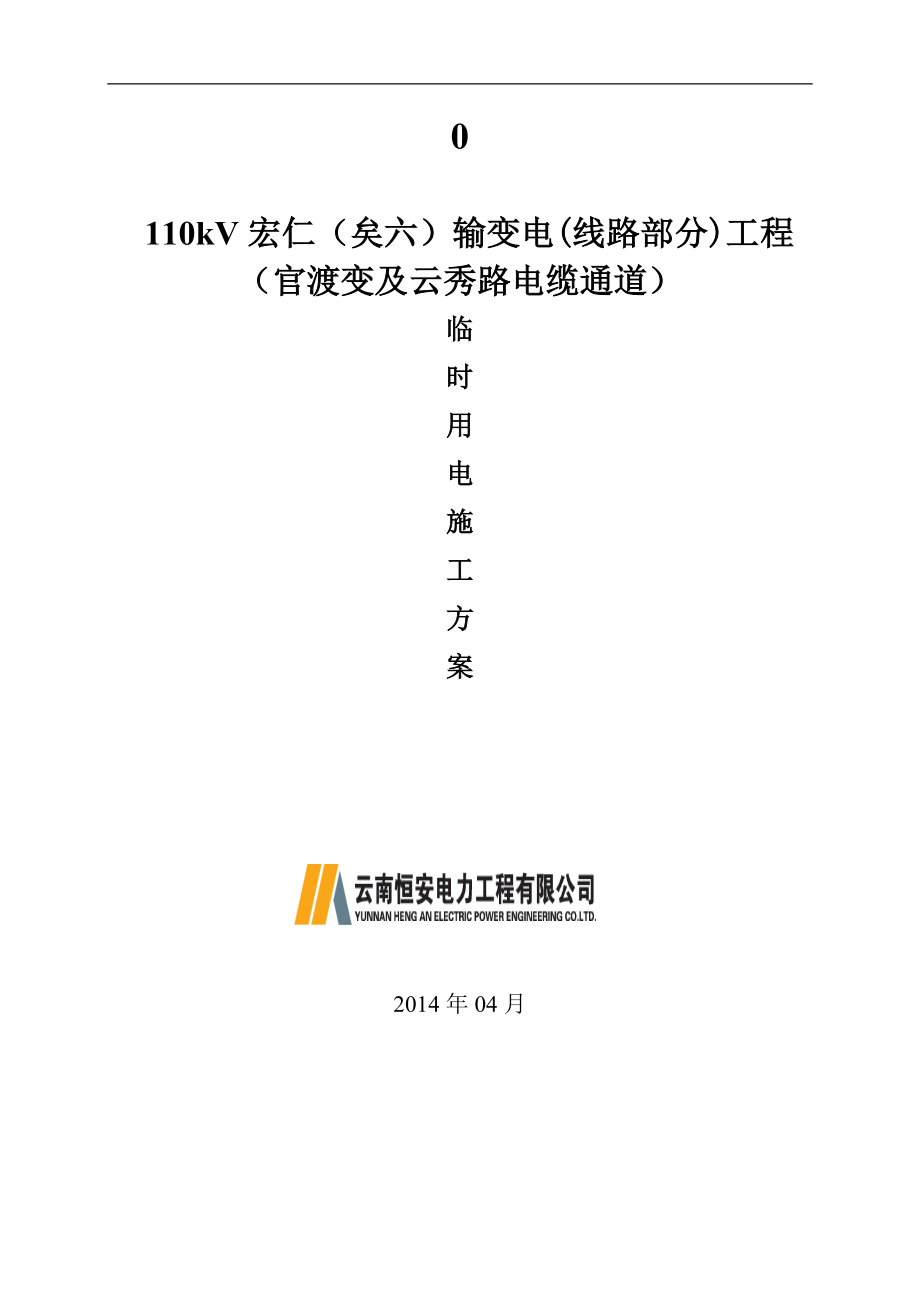

110kV宏仁（矣六）输变电(线路部分)工程临时用电施工方案0 110kV宏仁（矣六）输变电(线路部分)工程 （官渡变及云秀路电缆通道）临时用电施工方案2014年04月目录一.编制依据 2二.临电、临水面布置（见临设总平面图） 2三.用电方案 2（一）用电概况 2（二）、用电实施方案 31.总配电箱线路 32.分配电箱线路 43.施工现场用电导线敷设方式 5（三）安全用电的保护措施 51、一般规定 62、施工用电设施 63、施工用电及照明 94、 接地及接零保护 115 、施工用电管理 13四、施工现场的消防防火 131、 一般规定 132、 临时建筑及仓库防火 15五、施工现场临设，施工现场文明施工的基本要求 15（一）施工现场临设的基本要求 151.生活区临设的基本要求 152.材料库房 163.水泥库房 164.作业车间 16（二）施工现场文明施工的基本要求 161.施工现场及生活区用水的排水措施 162.现场安全、文明施工的基本要求 17一.编制依据《施工现场临电用电安全技术规范》JGJ46-2005《施工现场安全检查评分标准》JGJ59-99《变电所部分电力建设安全工作规程》DL5009-1997本工程设计施工图及会审纪要。
二.临电、临水面布置（见临设总平面图）1.施工用电点分布根据建筑物、临设布置及现场作业车间布置情况而确定其用电点的分布2.施工用水点分布根据现场施工需要及生活区布置用水点三.用电方案（一）用电概况1.照明负荷根据本工程施工要求及施工组织设计要求，本工程照明分生活照明和施工照明(一、在现场工厂加工用电；二、施工现场采用油式发动机供电)两个部分2.手持电动工具本工程手动电动工具主要为装修时使用的切割机电钻、电锤等3.动力电动工具根据本工程作业需要，现场的电动工具主要有插入式振动器、对焊机、竖焊机、弯曲机、切割机、电焊机、搅拌机等施工机具4.现场主要机具计划及照明计划序号机具名称规格型号单位数量功率（kW）1 钢筋切断机台13kW2钢筋弯曲钢机台13kW3切割机台13kW4圆盘锯台13kW5振动棒台55×1.1kW6电焊机台131.8kVA7刨木机台13kW8打夯机台23kW9照明20kW10液压机台122kW根据计划用电量，采用TN-S系统三相五线制进入施工总配电箱后再进行分配二）、用电实施方案1.总配电箱线路导线选择：根据我项目部提供的机具计划及照明计划，由建设单位提供的电源配电柜，各施工单位提供施工用电计划等可接电。
导线核定：按导线截流量校核 I= KC·P动 √3·V线·COSΦ·n式中：KC…………需要系数KC=0.6COSΦ…………功率因素COSΦ=0.85P动…………现场用电量n…………多台电动机的平均功率I=0.6×100000/(1.73×380×0.85×0.8)=134A故主线用电缆BLV-3×50+2×35可满足要求2.分配电箱线路根据现场施工需要共设有N1、N2、N3、N4四个用电点N1为搅拌机及插座箱用电点；N2为木工房钢筋房用电点；N3为对焊机、竖焊机、插座箱用电点；N4为液压机用电点动力线采用三相五线制进行敷设N1用电点（电焊机、刨木机、钢筋断料机、切割机）P=45KWI=0.7×45000/1.732×380×0.85×0.8=70A选择BLV-4×25+1×16mm2铜芯线能满足N2用电要求N2用电点（电焊机、插入式振动器、碘钨灯）P=25 KWI=0.6×25000/1.732×380×0.85×0.8=33A选择BLV-4×10+1×10mm2铜芯线能满足N3用电要求N3用电点为生活区用电，导线选用BLV-2×6+1×4mm2导线即可。
N4用电点（液压机、千斤顶）P=22 KWI=0.6×22000/1.732×380×0.85×0.8=30A选择BLV-4×10+1×10mm2铜芯线能满足N4用电要求3.施工现场用电导线敷设方式(1)主电源由甲方指定点引至现场配电房总配电线内，架空线路采用绝缘线架设高度必须大于 3m，车辆通行或交通要道，电力线路架设高度大于6m，必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上；下杆线进入配电房时穿塑料管保护，就地制作接地线，接地电阻值≤4欧（现场作PE线，保证五线制）2)现场架空线路不得碍于交通，敷设中线路一定要平坦顺直以免造成电杆和导线受力不均3)所敷设的架空线路距地面一定符合现行规范要求，电杆支座必须牢固选用合格材料4)配电房内设21总配电柜一台，配电规内设三相动力电度表一只，单相照明电度表一只，将动力和照明分开计度，配电箱必须安装漏电保护开关，配电房配备1211消防灭火器5)分配电箱应作重复接地一组，接地电阻小于10欧6)N1、N2、N3、N4用电采用三相五线制，按临设布置图进行敷设，设备外壳应可靠接地三）安全用电的保护措施1、一般规定施工用电的布设应按已批准的施工组织设计进行，并符合当地供电部门的有关规定。
施工用电设施应有设计并经有关部门审核、批准方可施工，竣工后应经验收合格方可投入使用 施工用电设施安装完毕后，施工用电应由专业电工维护，专业电工由国家指定的机构培训合格后，持证上岗，并且定期检查配电箱内漏电保护器的完好情况，形成检查记录严禁非电气专业人员拆、装施工用电设施2、施工用电设施施工用电设备应按具体使用环境进行选择电动机械及照明设备拆除后，不得留有可能带电的部分 钢筋混凝土电杆不得掉灰露筋，不得有环裂或弯曲木杆、木横担不得腐朽、劈裂组立后的电杆不得有倾斜、下沉及杆基积水等现象 用电线路及电气设备的绝缘必须良好，布线应整齐，设备的裸露带电部分应加防护措施架空线路的路径应合理选择，避开易撞、易碰、易腐蚀场所以及热力管道 低压架空线路采用绝缘线时，采用绝缘线架设高度必须大于 3m，车辆通行或交通要道，电力线路架设高度大于6m，必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上；其他情况的架设高度应满足表1、表2 的要求绝缘铜线截面不小于 10mm2，绝缘铝线截面不小于16mm2；同一横担上架设动力、照明线，导线相序排列依次为 L1、N、L2、L3、PE；架空线路的线间距不得小于 0.3m，靠近电杆的两导线的间距不得小于0.5m，架空线路的档距不得大于35m。
表1 线路交叉时的最小垂直距离线路电压kV＜11～1035最小垂直距离m122.5表 2 边导线在最大风偏时与构筑物之间的最小水平距离线路电压kV＜11～1035最小垂直距离m11.53 现场电缆线路的走向应按施工总平面布置图的规定，应采用埋地或架空敷设，严禁沿地面明设，避免机械损伤和介质腐蚀；埋地敷设宜选用铠装电缆，应能防水、防腐，路径应设方位标志；直埋电缆敷设的深度不应小于 0.7m；穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2m 高到地下0.2m 处，必须加防护套管埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所，并进行绝缘检查和验收；架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自重所带来的荷载现场集中控制的配电箱设置地点应装稳固、平整，有防雨防尘，配电箱应加锁，不得被水淹或土埋，并应防止碰撞和被物体打击配电箱附近不得堆放杂物 配电箱应坚固，且装设在干燥、通风及常温场所，不得装设在易受外来固体物撞击；电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动；配电箱内分别设 N 线与PE 线端子板，N 线与PE 线端子板与电源进线的N 线与PE 线可靠连接；连接线必须采用铜芯绝缘导线，不得有外露带电部分；配电箱、开关箱门必须用软铜线与 PE 线可靠连接。
杆上或杆旁装设的配电箱，应安装牢固并便于操作和维修；引下线应穿管敷设并做防水弯 照明、动力分支开关箱，应装设漏电保护器，漏电保护器满足用电“一机、一闸、一保护”配置，并且选用额定动作电流不超过30mA，动作时间小于0.1s的漏电保护器 用电设备的电源引线长度不得大于5m距离大于5m 时，应设流动开关箱；流动开关箱至固定式配电箱之间的引线长度不得大于40m，且只能用橡套软电缆施工用电的维护人员，应配备足够的绝缘用具绝缘用具应定期进行试验，试验周期及要求祥见下表常用电气绝缘用具试验要求序号名 称电压等级kV试验周期试验时间min交流耐压kV泄漏电流mA1绝缘棒6～10一年5442绝缘夹钳≤35一年5三倍线电压3绝缘手套高压六个月18≤94绝缘手套低压六个月12.5≤2.55橡胶绝缘鞋高压六个月215≤7.56验电笔1)6～10六个月5401)发光电压不高于额定电压的25%电气设施场所配备合格的消防器材电气设备发生火灾时，应首先切断电源3、施工用电及照明 电气设备不得超铭牌使用，闸刀型电源总开关严禁带负荷拉闸多路电源配电箱宜采用密封式开关及熔断器必须上口接电源，下口接负荷，严禁倒接负荷应标明名称，单相闸刀开关应标明电压。
不同电压的插座与插销应选用相应的结构，严禁用单相三孔插座代替三相插座单相插座应标明电压等级 严禁将电线直接勾挂在闸刀上或直接插入插座内使用手动操作开启式低压断路器、闸刀开关或管形熔断器时，应戴绝缘手套或使用绝缘工具 闸刀开关和熔断器的容量应满足被保护设备的要求熔丝应有保护罩管形熔断器不得无管使用，熔丝不得削小使用，严禁用其他金属丝代替熔丝 熔丝熔断后，必须查明原因，排除故障后方可更换更换熔丝、装好保护罩后方可送电连接电动机械或电动工具的电气回路应设开关或插座，并设有保护装置移动式电动机械应使用软橡胶电缆严禁一个开关接两台及以上电动设备 现场110V 以上的临时照明线路应相对固定，并经常检查、维修照明灯具的悬挂高度不应低于2.5m，并不得任意挪动；低于2.5m 时应设保护罩 在有爆炸危险的场所及危险品仓库内，应采用防爆型电气设备，开关必须装在室外在散发大量蒸汽、气体或粉尘的场所，应采用密闭型电气设备在坑井、沟道、沉箱内及独立高层构筑物上，应备有独立的照明电源 特殊照明灯采用金属支架时，支架应稳固，并采取接地或接零保护 电源线路不得接近热源或直接绑挂在金属构件上；在竹木脚手架上架设时应设绝缘子；在金属脚手架上架设时应设木横担。
开关应控制火线，使用螺口灯头时，零线应接在灯头的螺口上 工棚内的照明线应固定在绝缘子上，距建筑物不得小于2.5cm穿墙时应套绝缘套管管、槽内的电线不得有接头 行灯的电压不得超过42V，潮湿场所、金属容器或管道内的行灯电压不得超过12V行灯电源线应使用软橡胶电缆行灯应有保护罩 行灯电源必须使用双绕组变压器，其一、二次侧都应有熔断器行灯变压器必须有防水措施，其金属外壳及二次侧绕组的一端均应接地采用双重绝缘或有接地金属屏蔽层的变压器，二次侧不得接地 在光线不足的工作场所及夜间工作的场所均应有足够的照明，主要通道上应装设路灯 在对地电压250V 以下的低压电气网络上带电作业时，应遵守下列规定：a)被拆除或接入的线路，必须不带任何负荷b)相间及相对地应有足够的距离，并能满足工作人员及操作工具不致同时触及不同相导体的要求c)有可靠的绝缘措施d)设专人监护e)办理安全施工作业票4、 接地及接零保护 对地电压在127V 及以上的下列电气设备及设施，均应装设接地或接零保护：a)发电机、电动机、电焊机及变压器的金属外壳b)开关及其传动装置的金属底座或外壳c)电流互感器的二次绕组d)配电盘、控制盘的外壳e)配电装置的金属构架、带电设备周围的金属栅栏。
f)高压绝缘子及套管的金属底座g)电缆接头盒的外壳及电缆的金属外皮h)吊车的轨道及焊工等的工作平台i )架空线路的杆塔(木杆除外)j )室内外配线的金属管道下列设施均必须采取防静电接地措施：a)用于加工、储存及运输各种易燃易爆液体、气体或粉末的设备b)汽车油槽车行驶时，必须用金属链条连接在底盘上，另一端拖在地面上凡有爆炸危险的场所，严禁利用金属管道、构筑物的金属构架及电气线路的工作零线作为接地线或接零线用接零保护应符合下列规定：a) 架空线零线的终端、总配电盘及区域配电开关箱的零线应重复接地，接地电阻不得大于10Ωb)吊车轨道接零后，再重复接地c) 接引至电气设备的工作零线必须与保护零线分开，保护零线不得接任何开关或熔断器d) 接引至移动式或手提式电动机具的零线必须用软铜绞线，其截面积一般不得小于相线截面积的1/3，且不得小于1.5mm2地线及零线的连接应采用焊接、压接或螺栓连接等方法若采用缠绕法时，必须按照电线对接、搭接的工艺要求进行，严禁简单缠绕或勾挂 同一系统中的电气设备，严禁一部分采用接地保护，另一部分采用接零保护使用外接电源时，电气设备所采用的保护方式应与外接电源系统中的保护方式一致。
起重机械行驶的轨道两端应设接地装置轨道较长时，每隔20m 应补设一组接地装置，接地电阻不得大于4Ω严禁利用易燃、易爆气体或液体管道作为接地装置的自然接地体 施工现场防雷接地装置的规定：a) 高度在20m 及以上的金属井字架、脚手架、机具、烟囱及水塔等均应设置避雷针避雷针的接地电阻不得大于10Ω组立起的构架应及时接地b) 独立避雷针的接地线与电力接地网、道路边缘、建筑物出入口的距离不得小于3mc) 防雷接地装置采用圆钢时，其直径不得小于16mm；采用扁钢时，其厚度不得小于4mm、截面积不得小于160mm2 在有爆炸危险场所的电气设备，其正常不带电的金属部分， 均必须可靠地接地或接零5 、施工用电管理 施工用电系统的运行应设专人管理，并明确职责及管理范围应根据用电情况制订用电、维修等管理制度以及安全操作规程专业维护人员必须熟悉有关规程制度施工用电设施除经常性的维护外，还应在雨季和冬季前进行全面地清扫和检修；在台风、暴雨、冰雹等恶劣天气后，应进行特殊性的检查维护 配电箱应加锁并设警告标志施工电源使用完毕后，应及时拆除四、施工现场的消防防火1、 一般规定在仓库、宿舍、加工场地及重要机械设备旁，应有相应的灭火器材，一般按建筑面积每120m2 设置标准灭火器一个。
消防设施应有防雨、防冻措施，并定期进行检查、试验，保持灭火器有效；砂桶(箱、袋)、斧、锹、钩子等消防器材应放置在明显、易取处，不得任意移动或遮盖，严禁挪作它用在油库、木工间及其他易燃、易爆物品仓库等场所严禁吸烟， 并设“严禁烟火”的明显标志严禁在办公室、工具房、休息室、宿舍等房屋内存放易燃、易爆物品 在易燃、易爆区周围动用明火，必须办理动火工作票，经有关部门批准，后采取相应措施后方可进行 挥发性易燃材料不得装在敞口容器内和存放在普通仓库内装过挥发性油剂及其他易燃物质的容器，应及时退库并保存在距构筑物不小于25m 的单独隔离场所；装过挥发性油剂及其他易燃物质的容器未经采取措施，严禁用电焊或火焊进行焊接或切割储存易燃、易爆液体或气体仓库的保管人员，严禁穿用丝绸、合成纤维等易产生静电的材料制成的服装入库 运输易燃、易爆等危险物品，应按当地公安部门的有关规定申请，经批准后方可进行 施工单位存放炸药、雷管，必须得到当地公安部门的许可，并分别存放在专用仓库内，指派专人负责保管，严格领、退料制度 采用易燃材料包装或设备本身必须防火的设备箱，严禁用火焊切割的方法开箱 烘燥间或烘箱的使用及管理应有专人负责。
熬制沥青或调制冷底子油应在建筑物的下风方向进行，距易燃物不得小于10m，严禁在室内进行 进行沥青或冷底子油作业时必须通风良好，作业时及施工完毕后的24h 内，其作业区周围30m 内严禁明火在室内施工时，照明必须符合防爆要求 冬季采用火炉暖棚法施工，应征得有关部门同意，制订相应的防火和防止一氧化碳中毒措施并设有不少于2 人的值班2、 临时建筑及仓库防火 临时建筑及仓库的设计，应符合现行《建筑设计防火规范》的规定 仓库应根据储存物品的性质采用相应耐火等级的材料建成领、退料值班室与库房之间应设防火墙采用易燃材料搭设的临时建筑应有相应的防火措施临时建筑物内的火炉烟囱通过墙和屋面时，其四周必须用防火材料隔离烟囱伸出屋面的高度不得小于50cm严禁用汽油或煤油引火 氧气、乙炔气、汽油等危险品的仓库，应有避雷及静电接地设施，屋面应采用轻型结构，并设置气窗及底窗，门、窗应向外开启氧气瓶仓库的室温不得超过35℃五、施工现场临设，施工现场文明施工的基本要求（一）施工现场临设的基本要求 所搭设的临设布置，不影响施工，同时做到经济又实用1.生活区临设的基本要求根据本工程特点及劳动力计划安装，在主体施工中砼工、模板及钢筋、水电、操施工等为本工程的主力军，最高峰人员达120人左右。
本工程在施工期间，作业班组均在周边租用住房；现场不考虑职工宿舍现场只设办公区，办公采用剑凯活动板房由专业队伍进行搭设，搭设完毕后必须检查验收合格后方可使用2.材料库房（1） 生产机具及手执工具低值损耗、成品材料库房A.库房的搭设根据工程所需及现有的材料而搭设 B.库房内的材料堆方应符合要求，分规格堆码整齐，易燃物品及成品材料一定分开堆码 C.室内的卫生、防潮、防腐、防鼠等工作由专人管理3.水泥库房A.库房搭设的位置及面积根据本工程特点搭设大厂水泥库及小场水泥库房B.水泥库房搭设做到绝对的防水、防潮4.作业车间 A.根据现场实际条件而搭设木工车间及钢筋作业车间 B.作业车间采用钢管搭设上盖中波石棉瓦 C.石棉瓦采用60×120枕@300固定在钢管架上，再满铺18mm厚，竹胶板做防护二）施工现场文明施工的基本要求1.施工现场及生活区用水的排水措施1)施工现场搅拌站废水必须流经现场设置的沉淀池后再排若小区排水管网2)现场施工道路必须平坦，坡向走向于排水沟一边3)基础回填后，建筑物四周设200×200砖砌排水沟坡向流向现场所设沉淀池4)每天班后现场作业场所施工道路等若有积水必须派人专人清扫干净，并将道路凹陷部分填平。
5)若因自然原因如下雨造成现场有积水，待雨停后立即采取有力措施排除，保持施工现场无积水6)保证施工现场的废水及污水排水畅通给施工现场文明施工创造条件2.现场安全、文明施工的基本要求(1)施工现场各种材料及使用低值机具必须按规定堆放整齐2)各班组人员必须自觉的遵守文明施工十二条3)各班组人员必须搞好落手清，做到工完料完地清4)各作业车间，工作场所及周边道路的清洁，每天派人专人打扫总保持施工现场的容观瞻颜5)根据本工程特点施工战线较长，因此现场必须设置2台移动配电箱，移动箱按JGJ46—2005规范要求进行配置，移动箱必须由专业电工负责管理及维修6)在移动箱内接线必须由专业电工负责，严禁非电工人员乱搭乱接，所使用的手持电动工具应当符合要求，使用的电线严禁用护导线7)移动箱每天下班后，由专业电工负责拆除电源，将移动箱放在指定位置，第二天上班前重新搭接。
