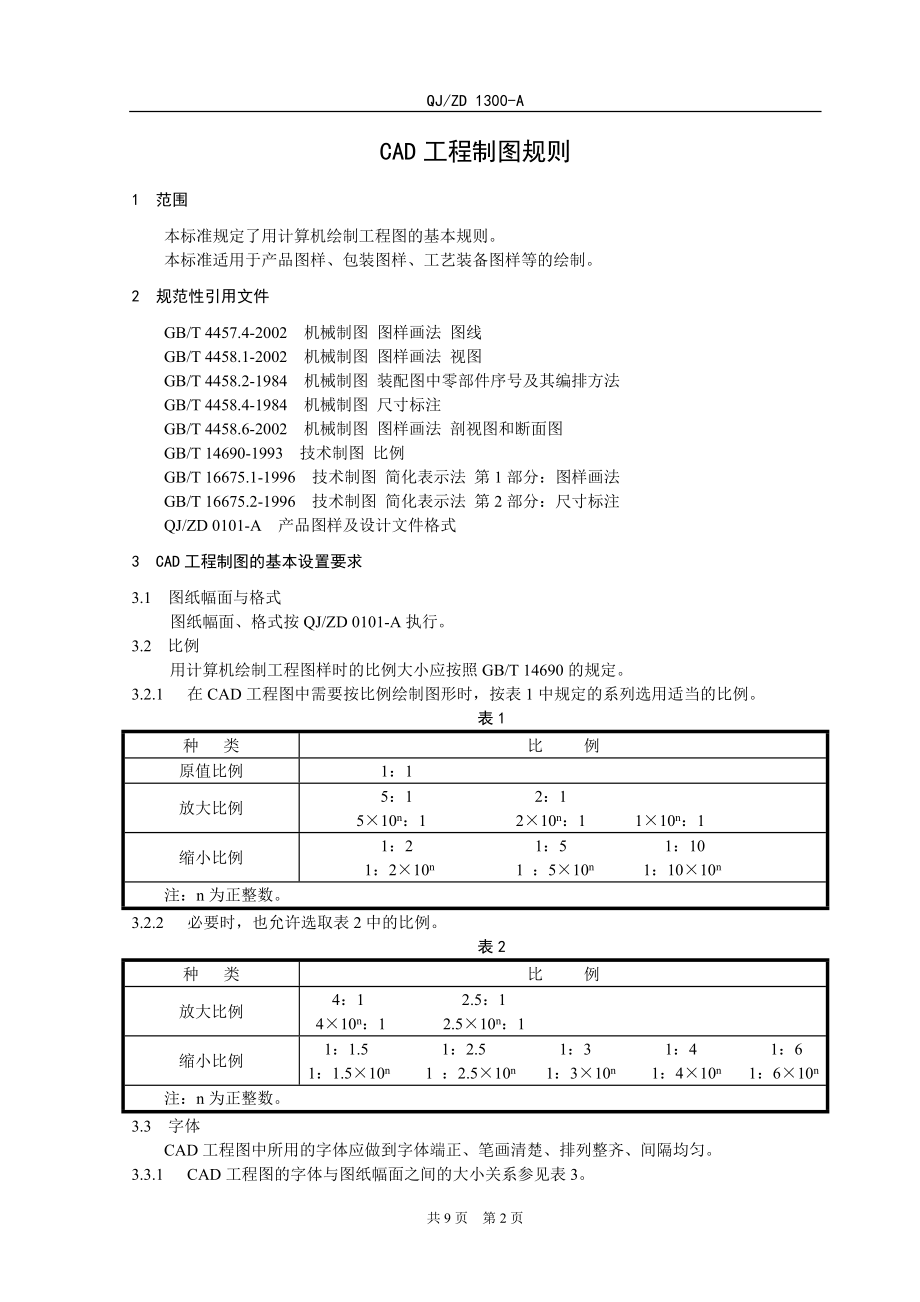

QJ/ZD 1300-ACAD工程制图规则1 范围本标准规定了用计算机绘制工程图的基本规则本标准适用于产品图样、包装图样、工艺装备图样等的绘制2 规范性引用文件 GB/T 4457.4-2002 机械制图 图样画法 图线 GB/T 4458.1-2002 机械制图 图样画法 视图GB/T 4458.2-1984 机械制图 装配图中零部件序号及其编排方法GB/T 4458.4-1984 机械制图 尺寸标注GB/T 4458.6-2002 机械制图 图样画法 剖视图和断面图 GB/T 14690-1993 技术制图 比例GB/T 16675.1-1996 技术制图 简化表示法 第1部分：图样画法GB/T 16675.2-1996 技术制图 简化表示法 第2部分：尺寸标注QJ/ZD 0101-A 产品图样及设计文件格式3 CAD工程制图的基本设置要求3.1 图纸幅面与格式图纸幅面、格式按QJ/ZD 0101-A执行3.2 比例用计算机绘制工程图样时的比例大小应按照GB/T 14690的规定3.2.1 在CAD工程图中需要按比例绘制图形时，按表1中规定的系列选用适当的比例。
表1种 类比 例原值比例1：1放大比例5：1 2：15×10n：1 2×10n：1 1×10n：1缩小比例1：2 1：5 1：101：2×10n 1 ：5×10n 1：10×10n注：n为正整数3.2.2 必要时，也允许选取表2中的比例表2种 类比 例放大比例4：1 2.5：14×10n：1 2.5×10n：1 缩小比例1：1.5 1：2.5 1：3 1：4 1：61：1.5×10n 1 ：2.5×10n 1：3×10n 1：4×10n 1：6×10n注：n为正整数3.3 字体 CAD工程图中所用的字体应做到字体端正、笔画清楚、排列整齐、间隔均匀3.3.1 CAD工程图的字体与图纸幅面之间的大小关系参见表3表3 mm字 体图 幅A0A1A2A3A4字母数字53.5汉字53.3.2 CAD工程图中字体的最小字（词）距、行距以及间隔线或基准线与书写字体之间的最小距离见表4。
表4 mm字 体最 小 距 离汉字字距1.5行距2间隔线或基准线与汉字的间距1拉丁字母、阿拉伯数字、希腊字母、罗马数字字符0.5词距1.5行距1间隔线或基准线与字母、数字的间距1注：当汉字与字母、数字混合使用时，字体的最小字距、行距等应根据汉字的规定使用3.3.3 CAD工程图中的字体选用仿宋体（HZFS），字母、数字选用B型字体（除尺寸标注外）3.4 图线3.4.1 基本线型及应用CAD工程制图中基本线型按GB/T 4457.4的规定执行，具体见表5表5 线型及应用代码NO.线型一 般 应 用01.1细实线.1 过渡线.2 尺寸线.3 尺寸界线.4 指引线和基准线.5 剖面线.6 重合断面的轮廓线.7 短中心线.8 螺纹牙底线.9 尺寸线的起止线.10 表示平面的对角线.11 零件成形前的弯折线.12 范围线及分界线.13 重复要素表示线，例如：齿轮的齿根线.14 锥形结构的基面位置线.15 叠片结构位置线，例如：变压器叠钢片.16 辅助线.17 不连续同一表面连线.18 成规律分布的相同要素连线.19 投影线表5（续）代码NO.线型一 般 应 用01.1细实线.20 网格线.21 二次线路用线b波浪线.22 断裂处边界线；视图与剖视图的分界线a双折线.23 断裂处边界线；视图与剖视图的分界线a01.2粗实线.1 可见棱边线 .2 可见轮廓线.3 相惯线.4 螺纹牙顶线 .5 螺纹长度终止线.6 齿顶圆（线）.7 表格图、流程图中的主要表示线.8 系统结构线（金属结构工程）.9 模样分型线.10 剖切符号用线.11 一次线路用线b02.1细虚线.1 不可见棱边线.2 不可见轮廓线04.1细点画线.1 轴线.2 对称中心线.3 分度圆（线）.4 孔系分布的中心线.5 剖切线04.2粗点画线.1 限定范围表示线05.1细双点画线.1 相邻辅助零件的轮廓线.2 可动零件的极限位置的轮廓线.3 重心线.4 成形前轮廓线.5 剖切面前的结构轮廓线.6 轨迹线.7 毛坯图中制成品的轮廓线.8 特定区域线.9 延伸公差带表示线.10 工艺用结构的轮廓线.11 中断线a 在一张图样上一般采用一种线型，即采用波浪线或双折线。
b 企业按需要增加的应用范围3.4.2 图线宽度和图线组别 为了便于机械制图与计算机信息交换时的需要，将GB4457.4中所规定的8种线型统一成单一的类型，见表6表6线 宽 （mm）用 于 线 型0.5粗实线、粗点画线0.25细实线、波浪线、双折线、细虚线、细点画线、细双点画线3.4.3 基本图线的颜色机械制图在计算机屏幕上的基本图线的颜色及图层按表7提供显示相同类型的图线采用同样的颜色表7图线名称图线类型屏幕上的颜色粗实线白色细实线绿色（除已规定随层颜色的线外）波浪线双折线细虚线紫色粗点画线棕色细点画线青色双点画线粉红色3.4.4 基本图线的线形比例 机械制图中的基本图线的线形比例设为1，当前线形比例按图形大小选用范围从0.1～103.4.5 图层设置 机械制图的图层管理按表8执行表8图线名称图 例图线层名粗实线0 细实线1（除软件自动加载的层外）波浪线、双折线AM-4细虚线AM -3粗点画线AM-10细点画线AM-7双点画线2参考圆AM-5尺寸线、尺寸界线及尺寸终端形式尺寸公差123±4剖面线AM-8文字AB12机械制图AM-43.5 剖面符号CAD工程图中剖面的剖面区域的表示见表9。
表9剖面区域的式样名 称剖面区域的式样名 称金属材料（已有规定的剖面符号者除外）木质胶合板（不分层数）线圈绕组元件基础周围的泥土转子、电枢、变压器和电抗器等的迭钢片混凝土型砂、填砂、粉末冶金、砂轮、陶瓷刀片、硬质合金刀片等透明材料格网（过滤网、筛网等）非金属材料（除已有规定的剖面符号者除外）木材纵剖面横剖面砖液体材料瓦楞纸板及钙塑瓦楞板（不分层数）竹编胶合板（不剖切）注1：剖面符号仅表示材料的类别，材料的名称和代号必须另行注明 注2：迭钢片的剖面线方向，应与束装中迭钢片的方向一致3.6 标题栏CAD工程图中的标题栏，应按QJ/ZD 0101-A的规定执行4 投影法CAD工程图中投影法选用第一角画法将物体置于第一分角内，即物体处于观察者与投影面之间进行投影，然后按规定展开投影面，各视图之间的配置关系见图1 （A—主视图，B—俯视图，C—左视图，D—右视图，E—仰视图，F—后视图）第一角画法的说明符号，见图2 共9页 第9页图1 图25 尺寸标注5.1 机械制图中的尺寸标注应符合GB/T 4458.4、GB/T 16675.2的有关规定。
5.2 尺寸标注的基本要求：——尺寸标注应符合设计和工艺的要求；——每一特征一般只能标注一次尺寸，不可重复；——尺寸的配置必须合理；——生产工人无需计算即可直接加工；——尺寸能直接测量5.3 直线和箭头a） 尺寸界线延长线为1，起点偏移量为0，颜色为绿色；b） 箭头选用实心闭合，箭头的大小为2.5mm，见图3当采用箭头位置不够时，允许用圆点代替箭头，见图4图3 a） b）图45.4 尺寸文字a）标注尺寸文字在尺寸线的上方置中，文字方向与尺寸线对齐，文字与尺寸线间隔为0.8；b）文字的高度A2、A3、A4图幅的为3.5，A0、A1为5，采用Romans字体，颜色为黄色 图形真实大小与所注尺寸应一致，角度数字应写成水平方向，一般标注在尺寸线的上方，如果图样位置不够，允许拉出尺寸界限外水平标注，尺寸数字不可被任何图线通过，否则应将图线断开对于基本尺寸精确到十分位，所有数字无效零应去掉5.5 对于镀（涂）零件尺寸的标注按如下规定：a） 图样上标注的所有尺寸及公差均视为镀（涂）前尺寸，若为镀（涂）后尺寸，应在尺寸后注写“镀后”字样。
b） 图样上镀前，镀后尺寸及公差均有要求时，应同时标注镀前，镀后尺寸，见图5图56 CAD工程图的基本画法6.1 CAD工程图中视图的选择表示物体信息量最多的那个视图应作为主视图，通常是物体的工作位置或加工位置或安装位置当需要其他视图时，应按下述基本原则选取：a） 在明确表示物体的前提下，使数量为最少；b） 尽量避免使用虚线表达物体的轮廓及棱线；c） 避免不必要的细节重复6.2 视图在CAD工程图中通常有基本视图、向视图、局部视图和斜视图应符合GB/T 4458.1的要求6.3 剖视图在CAD工程图中，应采用单一剖切面、几个平行的剖切面和几个相关的剖切面剖切物体得到全剖视图、半剖视图和局部剖视图，应符合GB/T 4458.6的要求6.4 断面图在CAD工程图中，应采用移出断面图和复合断面图的方法进行表达，符合GB/T 4458.6的要求6.5 图样简化必要时，在不引起误解的前提下，可以采用图样简化的方式进行表示，见GB/T 16675.1的有关规定7 装配图中零部件序号及其编排方法7.1 同一装配图，零部件的序号按GB/T 4458.2的规定，优先采用顺时针方向连续编号，若采用反时针编号更方便表示时，也可采用反时针编号。
在同一张图上，必须统一为顺时针（或反时针）指引线及其水平线均为细实线，序号书写选用5mm字体例如图6图67.2 对于紧固件以及装配关系清楚的零部件、组件的序号，可采用图7的方法表示，（a）为水平方向，（b）为垂直方向。
