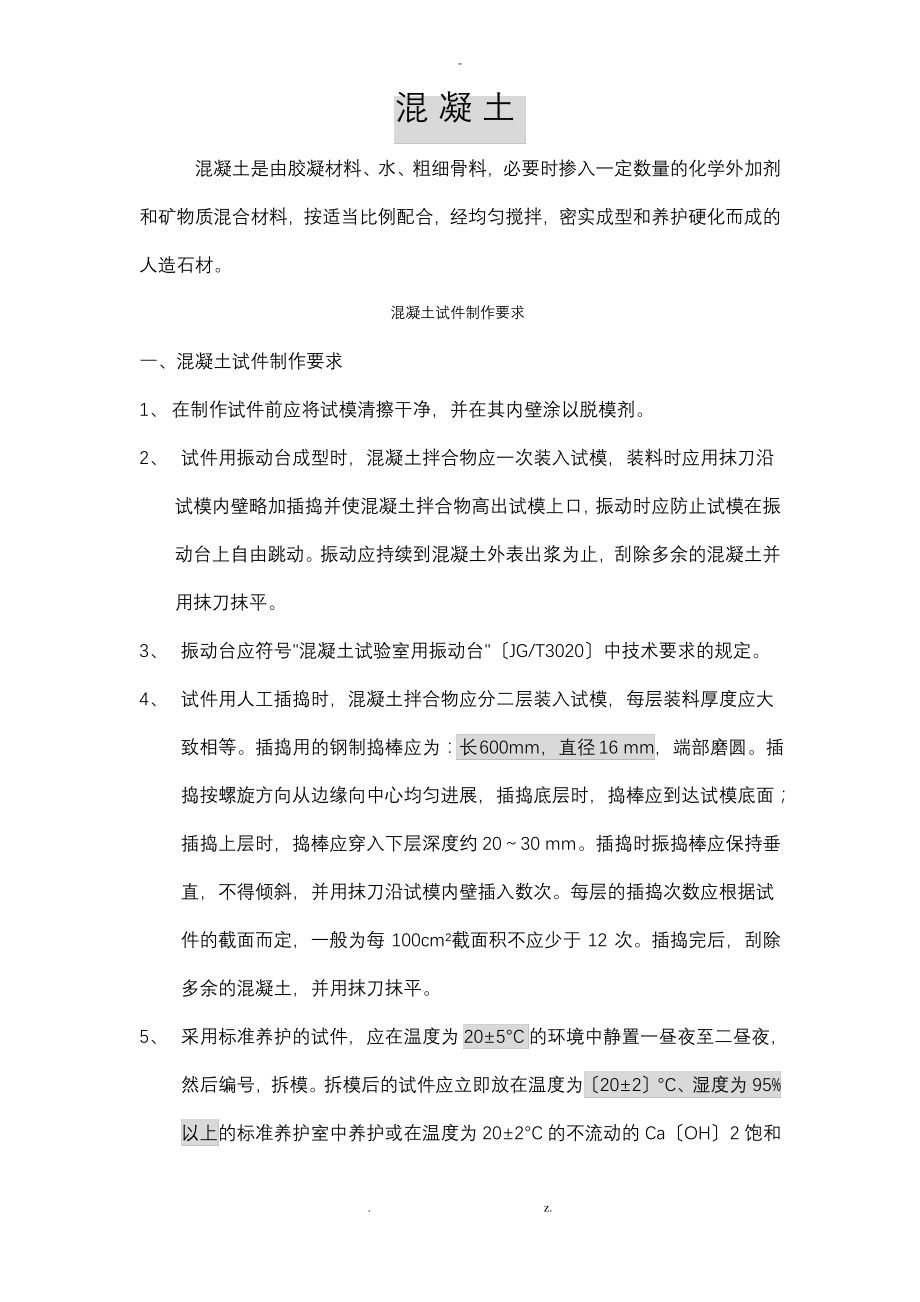

混 凝 土混凝土是由胶凝材料、水、粗细骨料，必要时掺入一定数量的化学外加剂和矿物质混合材料，按适当比例配合，经均匀搅拌，密实成型和养护硬化而成的人造石材混凝土试件制作要求一、混凝土试件制作要求1、在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂2、试件用振动台成型时，混凝土拌合物应一次装入试模，装料时应用抹刀沿试模内壁略加插捣并使混凝土拌合物高出试模上口，振动时应防止试模在振动台上自由跳动振动应持续到混凝土外表出浆为止，刮除多余的混凝土并用抹刀抹平3、振动台应符号混凝土试验室用振动台JG/T3020中技术要求的规定4、试件用人工插捣时，混凝土拌合物应分二层装入试模，每层装料厚度应大致相等插捣用的钢制捣棒应为：长600mm，直径16 mm，端部磨圆插捣按螺旋方向从边缘向中心均匀进展，插捣底层时，捣棒应到达试模底面；插捣上层时，捣棒应穿入下层深度约 2030 mm插捣时振捣棒应保持垂直，不得倾斜，并用抹刀沿试模内壁插入数次每层的插捣次数应根据试件的截面而定，一般为每 100cm截面积不应少于 12 次插捣完后，刮除多余的混凝土，并用抹刀抹平5、采用标准养护的试件，应在温度为 205C 的环境中静置一昼夜至二昼夜，然后编号，拆模。
拆模后的试件应立即放在温度为202C、湿度为 95%以上的标准养护室中养护或在温度为 202C 的不流动的 CaOH2 饱和.z.-溶液中养护标准养护室内，试件应放在架上，彼次间距应为1020mm，并应防止用水直接淋刷试件采用与构筑物或构件同条件养护的试件，成型后即应覆盖外表，试件的拆模时间可与实际构件拆模的时间一样，拆模后试件仍需保持同条件养护混凝土取样规定一、预拌商品混凝土1、用于交货检验的混凝土试样应在交货地点采取2、一般在同一盘或同一车混凝土中的约 1/4 处、1/2 处和 3/4 处之间分别取样，从第一次取样到最后一次取样不宜超过 15min3、每个试样量应满足混凝土质量检验工程所需用量的 1.5 倍,且不宜少于 0.02m4、每 100一样配合比的混凝土，取样不得少于一次当一次连续浇筑超过 1000时，同一配合比的混凝土每 200取样不得少于一次1、每次取样应至少留置一组一组为 3 个立方体标准试件 1501501502、混凝土有 C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80、等 15 个强度等级二、防水混凝土1、连续浇筑混凝土每 500m应留置一组标准养护抗渗试件一组为 6 个试件175185150，且每项工程不少于两组。
混凝土的抗渗性分为 P4、P6、P8、P10、P122、混凝土在浇筑地点的塌落度，每工作班至少检查两次混凝土塌落度的测定方法.z.-1、湿润塌落度筒及其它用具，并把筒放在不吸水的刚性水平板上，然后用脚踩住两边的脚踏板，使塌落度筒在装料时，保持位置固定2、将混凝土试样，用小铲分三层均匀地装入筒内，使捣实后每层高度约为筒高的 1/3 左右每层用捣棒应沿螺旋方向在截面上由外向中心均匀插捣 25 次各次插捣应在截面上均匀分布；插捣筒边混凝土时，捣棒可稍稍倾斜；插底层时，捣棒应贯穿整层深度；插捣第二层和顶层时，捣棒应插透本层至下一层的外表浇捣顶层时，混凝土应灌到高出筒口插捣过程中，如混凝土沉落到低于筒口，则应随时添加顶层插捣完后，应刮去多余混凝土，并用抹刀抹平3、将筒边底板上混凝土去除后，垂直而平稳地上提塌落度筒，塌落度筒的提离过程应在 510s 内完成从开场装料到提起塌落度筒的全过程应连续进展，并应在 150s 内完成4、提起塌落度筒后，筒高与塌落后混凝土试体最高点之间的高度差以毫米为单位，准确至 1mm，结果表达修约至 5 mm，即为该混凝土拌合物的塌落值塌落度筒提离后，如混凝土发生崩塌或一边剪坏现象，则应重新取样另行测定。
如第二次试验仍出现上述现象，则表示该混凝土和易性不好,应记录备查混凝土试件的见证送样混凝土试件的见证送样混凝土试件必须由施工单位送样人会同建立单位或委托监理单位见证人有见证人员证书一起陪同送样委托时，应认真填好“委托单上所要求的全部内容，如工程名称、使用部位、设计强度等级、捣制日期、配合比、塌落度等z.-建 筑 砂 浆建筑砂浆是由无机胶结材料、细骨料和水，有时也掺入*些掺合料组成按用途分为砌筑砂浆、防水砂浆、装饰砂浆、抹面砂浆等按胶凝材料分为水泥砂浆、混合砂浆砂浆试件制作、及养护1、制作砌筑砂浆试件时，将无底试模放在预先铺有吸水性较好的纸的普通粘土砖上，试模内壁事先涂刷薄层机油或脱模剂2、放于砖上的湿纸，应为湿的新闻纸纸的大小要以能盖过砖的四边为准，砖的使用面要求平整，凡砖四个垂直面粘过水泥或其他胶结材料后，不允许再使用3、向试模内一次注满砂浆，用捣棒直径 10mm，长 350mm 的钢棒，端部磨圆均匀由外向里按螺旋方向插捣 25 次，为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次，使砂浆高出试模面 68mm4、当砂浆外表开场出现麻斑状态时约15-30min，将高出局部的砂浆沿试模顶面削去抹平。
5、试件制作后应在 205C 温度环境下停置一昼夜242h当气温较底时，可适当延长时间，但不应超过两昼夜，然后对试件进展编号并拆模试件拆模后，应在标准养护条件下，继续养护至 28d，然后进展试压6、标准养护的条件是：水泥混合砂浆应为温度203C；相对湿度 60%-80%水泥砂浆和微沫砂浆应为温度203C，相对湿度 90%以上养护期间，试件彼此间隔不少于 10mmz.-砂浆取样规定一、砌体砂浆1、在砂浆搅拌机出料口随机取样制作砂浆试块，同盘砂浆只应制作一组一组为 6 个 70.7 mm70.7 mm70.7 mm 立方体试件标准养护试件2、不超过 250M 砌体的同一类型、同一强度等级的砌筑砂浆，每台搅拌机应至少抽检一次二、预拌砂浆1、试样应随机从运输车中采取，且在卸料过程中卸料量约 1/4 至 3/4 之间采取2、试样应满足砂浆质量检验工程所需用用量的 1.5 倍，且不宜少于 0.01m3、砂浆强度等级有：M2.5、M5.0、M7.5、M10、M15三、地面工程水泥砂浆1、检验水泥砂浆强度试块的组数，每一层或检验批建筑地面工程不小于 1组当每一层或检验批建筑地面工程面积大于 1000 时，每增加 1000应增做 1 组试块；小于 1000 按 1000 计算。
2、当改变配合比时，应相应地制作试块组数四、试件制作要求1、在做好的砂浆试块面上，必须写好制作日期、强度等级、部位、砂浆种类2、做好的砂浆试块应在标准养护条件下进展“标养当工地现场无“标准条件时，可采用自然养护，或及早地将试块带模送往试验室进展“标样试块不得受振动，以确保试块抗压检测值的准确3、制作和送检试块时，均须有持证的见证员参加并见证试块送到试验室时，应认真填好委托单写明使用部位、砂浆种类、强度等级、工程名称、制作.z.-日期、配合比、养护条件等报告开出后不得要求更改有关内容水泥水泥是以石灰质、粘土质物料为主要原料，以及铁质或砂质物料等为辅助原料，按比例配制成适当成分的，经高温燃烧至局部溶融，冷却后成为粒状或块状物料，即是熟料水泥分为：1.硅酸盐水泥PI2.普通硅酸盐水泥PO3.矿渣硅酸盐水泥PS4.火山灰质硅酸盐水泥PP5.粉煤灰硅酸盐水泥PF6.复合硅酸盐水泥PC水泥取样规定一、混凝土构造工程用水泥取样按以下规定：1、同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过 200t 为一检验批，散装不超过500t 为一检验批，每批抽样不少于一次2、当在使用中对水泥质量有疑心或水泥出厂超过三个月快硬硅酸盐水泥超过一个月时，应进展复验，并按复验结果使用。
3、首先要掌握所购置的水泥的生产厂是否具有产品生产许可证4、水泥委托检验样必须以每一个出厂水泥编号为一个取样单位，不得有两个以上的出厂编号混合取样5、水泥试样必须在同一编号不同部位处等量采集，取样点至少在 20 点以上，经混合均匀后用防潮容器包装，重量不少于 12拌和均匀分成两等份，一份移交试验室，一份密封保存备用6、委托单位必须逐项填写检验委托单，如水泥生产厂名、商标、水泥品种、强度等级、出厂编号或出厂日期、工程名称，全套物理检验工程等7、水泥出厂日期超过三个月应在使用前作复验z.-8、同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过 200t 为一检验批，散装不超过 500t 为一检验批9、普通水泥强度等级分为 32.5、32.5R、42.5、42.5R、52.5、52.5R代号 P.O10、P.I酸盐水泥强度等级分为 42.5、42.5R、52.5、52.5R、62.5、62.5R代号骨料混凝土中的骨料包括砂子、石子砂子称为细骨料，其粒径小于 5mm；石子称为粗骨料，其粒径大于 5mm；砂子分粗砂、中砂、细砂；石子有碎石和卵石两种石子 40 公斤砂子 20 公斤400m 或 600t 为一验收批骨料砂子、石子取样规定一、粗骨料、细骨料取样规定1、在料堆上取样时，取样应均匀分布。
取样前先将取样部位外表铲除然后对于砂子由各部位抽取大致相等的 8 份，组成一组样品对于石子由各部位抽取大致相等的 15 份 在料堆的顶部、中部和底部各由均匀分布的五个不同部位取得组成一组样品2、从皮带上取样砂为 4 份，石子为 8 份从火车上砂为 8 份，石子为 16 份3、假设检验不合格时，应重新取样对不合格项，进展加倍复验假设仍有一个试样不能满足标准要求，应按不和格品处理4、每组样品应妥善包装，防止污染并附样品卡片，样明样品的编号、名称、取样时间、产地、规格、样品量、要求检验的工程及取样方式等二、样品的缩分方法.z.-1、砂子的缩分：采用人工四分法缩分：将所取每组样品置于平板上，在潮湿状态下拌和均匀，并堆成厚度为 20mm 的“圆饼然后沿互相垂直的两条直径把“圆饼分成大致相等的四份，取其对角的两份重新拌匀，再堆成“圆饼重复上述过程直至缩分后的材料量略多于进展试验所必须的量为止砂的堆积密度、严密密度及含水率检验所用的试验可不经缩分，在拌匀后直接进展试验2、石子的缩分：将每组样品置于平板上，在自然状态下拌混均匀，并堆成锥体，然后沿互相垂直的两条直径把锥体分成大致相等的四份，取其对角的两份重新拌匀，再堆成锥体，重复上述过程，直至缩分后的材料量略多于进展试验所必须的量为止。
碎石或卵石的含水率，堆积密度、严密密度检验所用的试样，不经缩分，拌匀后直接进展试验钢一、钢筋的分类筋1、按钢材化学成分可以粗分为碳素钢和合金钢两类2、按钢筋的机械性能牌号分类 1、钢的牌号 HPB235Q235.HPB表示热轧、光圆、钢筋Q 表示钢材屈服点2、HRB335.HRB 为热轧、带协、钢筋，后面的数字表示钢筋的屈服强度最小值3、HRB400.4、HRB500.5、CRB550CRB 为冷轧、带协、钢筋，后面表示钢筋的抗拉强度最小值.3、按钢筋的外形可分为光圆钢筋、带协钢筋、钢丝和钢绞线等几类钢筋取样规定.z.-一、原材料1、直条钢筋：每批直条钢筋应做 2 个拉伸试验、2 个弯曲试验拉伸长 550mm2、盘条钢筋：每批盘条钢筋应做 1 个拉伸试验、2 个弯曲试验弯曲长 250mm方法：拉伸和弯曲试验的试样可在每批材料中任选两根钢筋切取二、型钢：每批应由同一牌号、同一沪罐号、同一等级、同一品种、同一尺寸、同一交货状态组成每批型钢应做 1 个拉伸试验，1 个弯曲试验三、钢筋的焊接件1、闪光对焊：从每批成品中切取6 个试件，3 个作拉伸试验，3 个作弯曲试验在同一台班内，由同一焊工完成的 300 个同级别、同直径钢筋焊接接头应作为一批。
2、电弧焊：在现场安装条件下，每一至二楼层中以300 个同接头型式、同钢筋级别的接头作为一批从，每批成品中切取 3 个接头进展拉伸试验3、预埋件 T 型接头埋弧压力焊：当进展力学性能试验时，应以300 件同类型预埋件作为一批，从每批预埋件中随机切取 3 个接头进展拉伸试验4、电渣压力焊：每300 个同级别钢筋接头为一批；在现浇钢筋混凝土多层构造中，应以每一楼层或施工区段中 300 个同级别钢筋接头作为一批从每批接头中切取 3 个接头作拉伸试验四、机械连接件1、机械连接：在同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以 500 个接头为一个验收批对于接头的每一验收批，必须在工程构造中随机截取 3 个试件作单向拉伸试验在现场连续检验 10 个验收批，其全部单项拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍z.-墙体材料墙体材料取样规定一、烧结普通砖：240mm115mm53mm15 万块为一批取 15 块送 10块，5 块备用抗压强度分为 MU30、MU25、MU20、MU15、MU10 五个强度等级二、多孔砖：240mm115mm90mm5 万块为一批取 10 块送 10 块。
抗压强度分为 MU30、MU25、MU20、MU15、MU10 五个强度等级二、混凝土小型空心砌块：390mm190mm190mm(1 万块为一批)取 5 块送 5块三、蒸压加气混凝土砌块：1 万块为一批1、强度级别和体积密度检验应制作3 组9块试件试件的尺寸为100mm100mm100mm 立方体试件强度级别有：A1.0、A2.0、A2.5、A3.5、A5.0、A7.5、A10.0 七个级别体积密度级别有 B03、B04、B05、B06、B07、B08 六个级别根底回填材料取样规定一、整片垫层:1、面积300m时环刀法为 3050m布置一个:贯入法 1015m布置一个2、面积300m时环刀法为 50100m布置一个：贯入法2030m布置一个二、条型根底下垫层：环刀法为 20m至少布置一个：贯入法 5m 至少布置一个三、采用环刀法取样时应注意以下事项：1、取样时应使环刀在测点处垂直而下，并在夯实层 2/3 处取样2、取样时应注意免使土样受到外力作用，环刀内应充满土样，如果环刀内土样缺乏，应将同类土样补足z.-3、将现场采取的土样，立即放入密封的土样盒或密封的土样筒内，同时贴上相应的标签。
没有土样筒时也可将取的土样，用砂布包裹，并用蜡融封密实三、送样要求：送样人填写下述内容，委托单位、工程名称、试验工程、设计要求、现场土样的鉴别名称、夯实方法、测点标高、测点编号、取样日期、取样地点、填单日期、取样人、送样人、见证人以及联系等同时还附上测点平面图防 水 材 料防水材料分为三大类：防水卷材、防水涂料和建筑密封材料防水材料取样规定一、防水卷材分沥青卷材和合成高分子卷材两种：1、凡进入施工现场的防水卷材应附有出厂检验报告单、生产许可证及出厂合格证，并注明生产日期、批号、规格、名称2、同一品种、牌号、规格的卷材，抽验数量为大于 1000 卷抽取 5 卷；5001000 卷抽取 4 卷；100499 卷抽取 3 卷；小于100 卷抽取 2 卷3、每卷在距端部300mm 处截取 1m 长的卷材封扎，送检物理性能测定4、同一批出厂，同一规格标号的沥青以20t为一个取样单位，从不同部位取五处干净试样，每处取的大致相等共 1 公斤左右，作为平均试样二、防水涂料：有四中类型：乳液型、溶剂型、反响型、聚合物水泥类1、同一规格、品种牌号的防水涂料，每 10t 为一批，取 2 公斤样品2、双组份甲组份 5t 为一批，乙组份按产品重量配合比相应增加批量，甲、乙组份样品为 2 公斤。
三、建筑密封材料：有不定型和定型两种z.-1、单组份产品以同一等级、同一类型的 3000 支为一批，2、双组份以同一等级、同一类型的 1t 为一批，乙组份按产品重量比相应增加批量。
