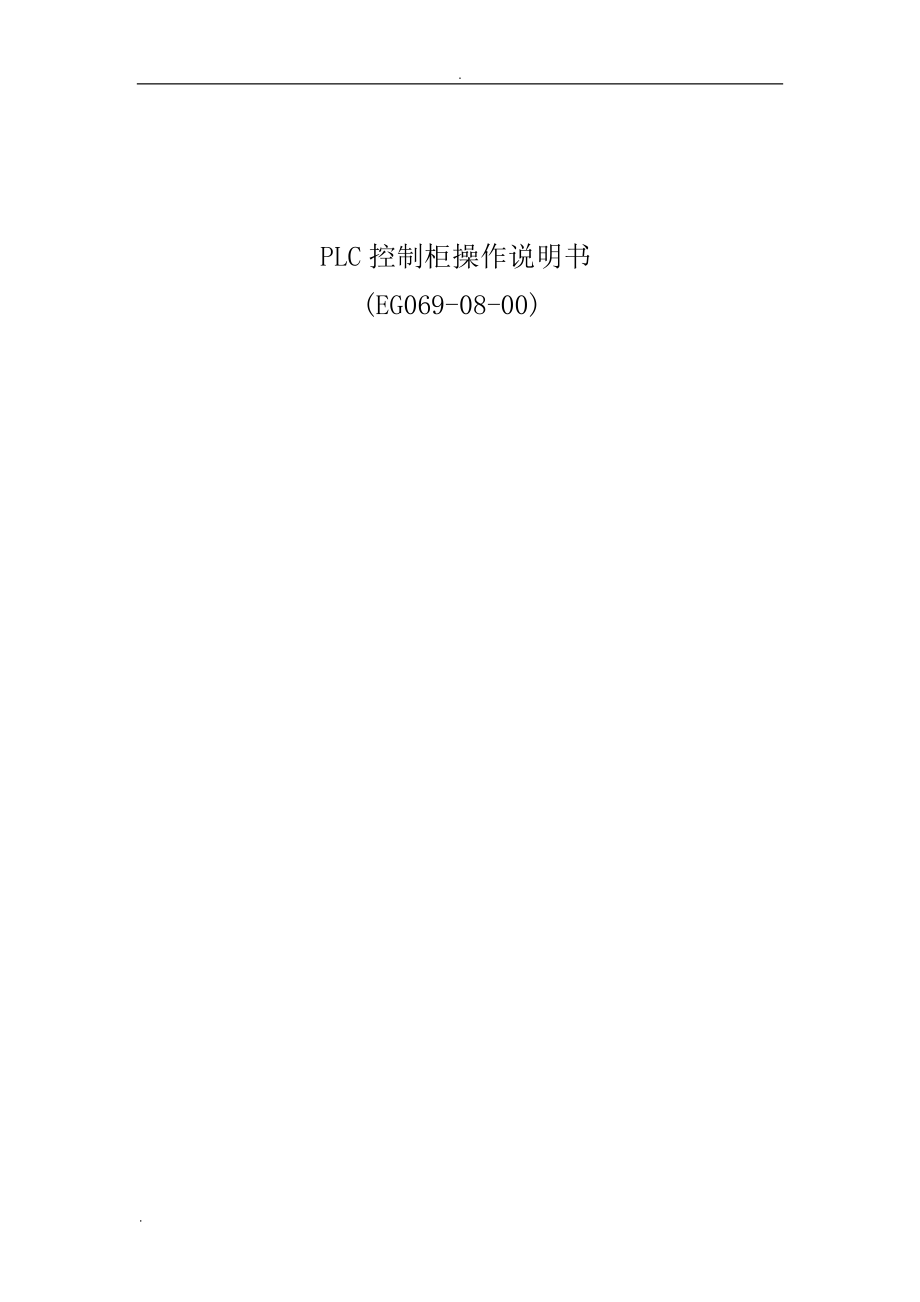

PLC控制柜操作说明书(EG069-08-00)1. 主画面在该画面中给出了整个系统的操作模式，通过触摸不同的按钮，可进入相对应的画面1．1 点击 按钮，可进入运转图画面1．2 点击 按钮，可进入趋势图画面1．3点击 按钮，可进入趋势图画面1．4点击 按钮，会跳出Password设定画面，〔口令缺省为：******；每次输入口令后，待最后一次操作结束1分钟之后，自动登出〕当正确输入口令后，需再次点击 按钮，将进入参数设定画面1．5点击 按钮将复位报警1．6点击 按钮将使报警静音2. 运转图画面2．1 在该画面中给出了整个系统的运转图，可以观察系统中所以设备的运行情况2．2 锅炉汽包水位有两种显示方式：一是数值显示，显示围为-175mm至175mm；二是棒形图显示，显示围顶部为175mm，底部为-175mm，红色部分为水位高度2．3 与锅炉对应的发电机运行状态将以动画的方式指示2．4 锅炉给水泵的运行状态将以动画的方式指示，图标红色和绿色交替闪烁为运行状态，暗灰色且不闪烁那么为停止状态。
2．5 锅炉出口压力为数值显示，显示围为0.0Bar至16.0Bar2．6 锅炉进口烟温为数值显示，显示围为0℃至600℃2．7 变频器输出值为数值显示，显示围为0Hz至50Hz2．8 三通风门控制方式，自动时显示红色的自动，手动时为黑色的手动2．9 给水泵的控制方式，变频时显示红色的变频，工频时为黑色的工频2．10点击按钮，将返回主画面2．11点击锅炉区域将翻页至相对应的锅炉控制回路画面3. 各锅炉控制回路画面3．1 锅炉汽包水位有两种显示方式：一是数值显示，显示围为-175mm至175mm；二是棒形图显示，显示围顶部为175mm，底部为-175mm，红色部分为水位高度3．2 与锅炉对应的发电机运行状态将以动画的方式指示3．3 锅炉给水泵的运行状态将以动画的方式指示，图标红色和绿色交替闪烁为运行状态，暗灰色且不闪烁那么为停止状态3．4 锅炉出口压力为数值显示，显示围为0.0Bar至16.0Bar3．5 锅炉进口烟温为数值显示，显示围为0℃至600℃3．6 变频器输出值为数值显示，显示围为0Hz至50Hz3．7 三通风门控制方式，双击选择开关上的自动区域，可将三通风门控制设为自动控制方式。
双击选择开关上的手动区域，三通风门将被设为手动控制方式3．8 给水泵的控制方式，双击选择开关上的变频区域，可将给水泵控制设为变频控制方式双击选择开关上的工频区域，给水泵将被设为工频控制方式3．9锅炉水位控制器是给水泵变频调节锅炉汽包水位的控制器点击“〞或“〞按钮可切换控制器的控制方式，为自动控制方式时，控制方式指示为红色的“〞，手动控制方式时，控制方式指示为黑色的“〞PV〞指示的是锅炉汽包水位，显示围为-175mm至175mm；“SV〞指示的是锅炉汽包水位设定值，设定值可在参数设定画面里设定OUT〞为锅炉水位控制器的输出显示，显示围为0至100%，手动控制方式时，可点击或 增减控制器的输出值3．10点击 按钮，会跳出Password设定画面，〔口令缺省为：******；每次输入口令后，待最后一次操作结束1分钟之后，自动登出〕当正确输入口令后，需再次点击 按钮，将进入参数设定画面1． 11 点击按钮将返回运转图画面3．12 每台锅炉都有一幅布置相同的锅炉控制回路画面，操作方法也相同4 .过程参数趋势图画面 过程参数趋势图共有四幅，分别是：Ø 1#锅炉水位趋势图Ø 2#锅炉水位趋势图Ø 1#锅炉压力趋势图Ø 2#锅炉压力趋势图点击按钮或按钮可以循环显示以上四幅趋势图画面。
在每幅画面中可以放大或缩小显示的区域；也可以前进或后退时间坐标；可以停止或启动趋势图的 显示；可以向前或向后拖动时间标尺，标尺所指时间的参数值显示在画面的下部点击 按钮，将返回主画面5.报警画面画面中指示了报警消息发出的日期、时间、消息容、和状态报警状态指示为“K〞表示报警未确认，指示为“KQ〞表示报警已确认报警消息共有20条：Ø 1#锅炉蒸汽压力高Ø 1#锅炉蒸汽压力高高Ø 2#锅炉蒸汽压力高Ø 2#锅炉蒸汽压力高高Ø 1#锅炉水位高高Ø 1#锅炉水位低低Ø 1#锅炉水位危低Ø 2#锅炉水位高高Ø 2#锅炉水位低低Ø 2#锅炉水位危低Ø 1#给水泵故障Ø 2#给水泵故障Ø 3#给水泵故障Ø 4#给水泵故障Ø 1#锅炉风门故障Ø 2#锅炉风门故障Ø 1#变频器故障Ø 2#变频器故障Ø 1#锅炉进口烟温高Ø 2#锅炉进口烟温高当报警出现时，首先弹出报警消息窗口，点击“ACK〞按钮可确认报警消息，同时报警消息窗口会自动关闭而报警消息画面将记忆各种报警消息，直到报警消息消失点击画面下方的按钮将复位报警，可使恢复正常后的报警状态复位；点击按钮将使报警静音，控制柜面板上的闪光报警灯将停止闪亮和蜂鸣。
点击 按钮将返回主画面6.控制参数设置画面各个控制参数可在画面上直接设定点击按钮可启动触摸屏对焦校验点击按钮可进入触摸屏的WINDOWS CS系统在WINDOWS CS系统中，可以调整日期、时间等点击 按钮，将返回主画面。
