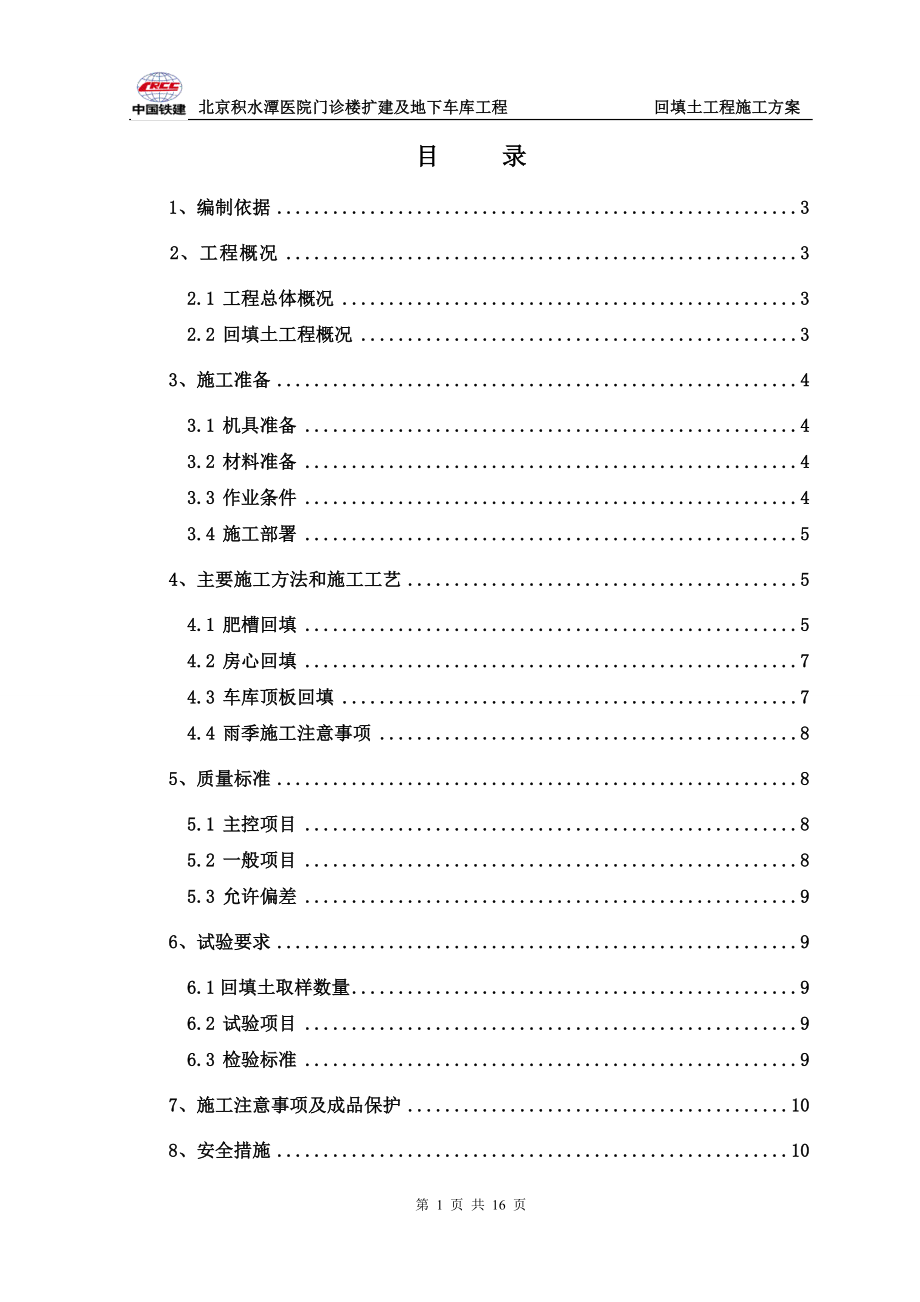

北京积水潭医院门诊楼扩建及地下车库工程 回填土工程施工方案目 录1、编制依据 32、工程概况 32.1 工程总体概况 32.2 回填土工程概况 33、施工准备 43.1 机具准备 43.2 材料准备 43.3 作业条件 43.4 施工部署 54、主要施工方法和施工工艺 54.1 肥槽回填 54.2 房心回填 74.3 车库顶板回填 74.4 雨季施工注意事项 85、质量标准 85.1 主控项目 85.2 一般项目 85.3 允许偏差 96、试验要求 96.1回填土取样数量 96.2 试验项目 96.3 检验标准 97、施工注意事项及成品保护 108、安全措施 109、环保措施 1110、附图 111、编制依据1.1 《北京积水潭医院门诊楼扩建及地下车库工程》施工图纸1.2 《北京积水潭医院门诊楼扩建及地下车库工程施工组织设计》1.3 《建筑地基基础工程施工质量验收规范》(GB50202-2002)1.4 《建筑分项工程施工工艺标准》DBJ/T01-26-20031.5 《绿色施工管理规程》DB11/513-20082、工程概况2.1 工程总体概况本工程位于北京市西城区新街口东街31号北京积水潭医院院内，为医疗卫生用房。
建设用地面积2200㎡，建筑面积为8057㎡，其中地下建筑面积4524㎡，地上建筑面积3533㎡，建筑高度13.6米（局部电梯井道高度为14.3米），地下4层（另有标高为-4.600米的设备夹层）、地上3层地下设有176辆机械式立体停车位，地上新增诊室34间结构形式为框架-剪力墙结构，基础形式为独立基础+条形基础，结构设计使用年限为50年，抗震设防烈度为8度2.2 回填土工程概况2.2.1 回填材料1）东侧肥槽，南侧8～1/10轴肥槽，3#、4#楼梯外墙外侧：采用天然级配砂石回填2）南侧、西侧和北侧肥槽：距地下室外墙0.8米范围内采用2:8灰土回填，0.8米以外采用素土回填3）地下车库顶板：距设备夹层外墙（风沟外墙）0.8米范围内填2:8灰土，管沟底部及管沟两侧1米范围内填2:8灰土，4～5/C轴首层悬挑板下后砌墙基础下回填2:8灰土，其他部位均采用素土回填4）地下四层房心和新增半地下室房心：采用天然级配砂石回填5）新增半地下室肥槽：采用2:8灰土回填2.2.2 回填方量东侧肥槽回填量约为350m³；北侧肥槽回填量约为2200m³；西侧肥槽回填量约为650m³；南侧肥槽回填量约为2100m³；地下四层房心回填量约为550m³；半地下室房心回填量约为380m³；半地下室肥槽回填量约为260m³，地下车库顶板回填量约为3200m³。
2.2.3 回填土标高1）东侧、西侧、北侧肥槽从-16.67米标高回填至-4.60米标高2）南侧肥槽先从-18.27/-16.67米标高回填至-4.80米标高，然后进行新增半地下室结构和防水施工，新增半地下室完成后再从-4.80米标高回填至-1.75米标高3）地下车库顶板从-4.60米标高回填至-1.75米标高4）地下四层房心从-15.57米标高回填至-15.07米标高5）新增半地下室房心从-4.45米标高回填至-3.64米标高施工时，各部位的回填土具体标高均以建筑施工图为准3、施工准备3.1 机具准备蛙式打夯机、平板式振动器、木夯、筛子(40～60 mm)、手推车、小翻斗车、小挖掘机、小型压路机、喷水用胶管、铁锹、木耙、2m靠尺、小白线、木胶板等3.2 材料准备白灰：选用袋装生石灰粉，石灰粉中不得夹有大石灰块及其它杂质级配砂石：石子最大粒径不能超过50mm素土：粉质粘土含水量控制在12～15%，土内不得含有杂物，有机杂质等3.3 作业条件3.3.1 肥槽土方回填作业条件1）基础外侧和地下室外墙的卷材防水和防水保护层施工完成且验收合格2）肥槽内的垃圾清理干净，且不允许有积水3.3.2 地下车库顶板～室外地面标高的土方回填作业条件1）地下车库顶板卷材防水和防水保护层施工完毕且验收合格。
2）地下车库顶板上面的埋地钢筋混凝土管沟按照设计要求施工完毕3）设备和电气专业对埋地管道、电缆等的位置和标高对土建专业进行交底4）设备和电气专业的出设备夹层外墙的管根防水处理完毕3.3.3 房心回填作业条件1）房心内的垃圾清理干净，且无积水2）有建筑1米线和回填高度控制线3.4 施工部署现场场地狭小，只有南门可通行，施工现场形不成环路，不能存储大量的土因此只能采用随运随填的方法，将土方运至地下车库顶板上，灰土在地下车库顶板上进行拌制，然后用小型机械、塔吊等配合人工进行回填4、主要施工方法和施工工艺4.1 肥槽回填4.1.1 级配砂石回填施工工艺检验级配砂石的质量→肥槽清理→粘贴5㎜厚聚乙烯泡沫塑料片材防水保护层→铺土→夯实→取样→修整找平验收1）填土前将槽底垃圾等杂物清理干净；肥槽回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净2）粘贴防水保护层：在卷材防水层外侧，直接粘贴5㎜厚聚乙烯泡沫塑料片材防水保护层，要求粘贴牢固，拼缝严密，注意成品保护3）分层铺级配砂石：须分层摊铺，每层虚铺厚度为250～300mm，实铺厚度200～250mm，各层铺摊后用木耙找平4）夯实：由于东侧肥槽狭窄，无法使用打夯机进行夯实，设计同意基坑东侧肥槽可采用水夯法和人工夯。
6）取样：采用灌水法进行，用塑料袋装水，量出取样处得体积，肥槽回填每层按长度20～50m取样1组（不少于1组）；取样点要距离均匀有代表性试坑做成直径250深300的圆柱形，除去表面松散的土层7）找平与验收：填土全部完成后，进行表面拉线找平，超高的地方，依线铲平；低的地方，应补平4.1.2 2:8灰土回填施工工艺土质检验→分层铺土、耙平→夯实→检验密实度→修整找平→下一层回填→验收1）回填土采用粘土，土中有机质含量不大于5%，不得使用软土、膨胀土及有机质含量大于5%的土2）检验回填土的质量，有无杂物，粒径是否符合要求，以及测定回填土的含水率，比较含水率是否在最优含水率范围内，确保夯实达到最为密实，对含水率较大，采用加干灰或现场翻松、晾晒风干，含水率较低时，可采用加水湿润，土料现场测量适宜含水率的方法为以手握成团，落地开花为宜3）回填土的筛分：所有运到现场的填土必须过孔径为50mm筛后方可使用，将土中的砖块和卵石等大块过筛、去除，并按体积比计量，掺以定量的白灰，体积比为白灰和土的体积比为 2:84）回填土分层铺摊，采用蛙式打夯机分层夯实，每层虚铺厚度不大于300mm，实铺厚度不大于250㎜。
每层铺摊完后，随之耙平，再用打夯机夯实5）回填时，每层至少夯实达到三遍，打夯应一夯压半夯，夯夯相接，沿基坑的长度方向进行，分层夯打，不留间隙，在墙边、边角、边坡边缘、阴阳转角、管边等无法用打夯机夯实的部位人工用木夯夯实6）对于不同标高处的夯实，先夯较低部分，对于一次不能夯实到位时，可斜向分层，坡度角为1:2，上下层错缝不少于1000mm，接缝部位不得在基础、墙角等重要部位7）每层填土夯实后取样，按规范规定进行环刀取样（每层每边各不得少于二组取样部位在每层压实后的下半部），测出干土的质量密度，达到要求后方可进行上一层铺土8）找平与验收：填土全部完成后，进行表面拉线找平，超高的地方，依线铲平；低的地方，应补土夯实4.2 房心回填4.2.1 操作工艺工艺流程：房心清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收4.2.2 填土前将房心的松散垃圾、砂浆、石子等杂物清理干净4.3.3 回填级配砂石分层铺摊，采用平板振捣器分层夯实，每层虚铺厚度不大于300mm，实铺厚度不大于250mm，每层铺摊完后，并随之耙平4.3.4 为防止管道中心线位移或损坏管道，用人工先在管子两侧填土夯实；并应由管道两侧同时进行，直至管顶0.5m以上时，在不损坏管道的情况，方可采用平板振捣器夯实。
4.3.5 后砌墙两侧同时进行回填，防止将后砌墙挤跨对上柱台等细小节点，先用人工填砂石，再用人工夯实，确保节点处填充密实后再用平板振捣器整体夯实4.3.6 回填标高控制：回填前在墙、柱上弹出控制线，回填区域拉出控制线，控制标高4.3.7 修整找平：填土全部完成后，进行表面拉线找平，凡超高的地方，依线铲平；凡低于标高的地方，补平夯实4.3 车库顶板回填4.3.1操作工艺工艺流程：板面清理→粘贴防水卷材→防水层质量验收→防水保护层施工→防水保护层质量验收→管沟施工、管道安装、管沟盖板安装→第一步土方回填、机械碾压夯实→污水井、污水管线、埋地电缆等进行施工→第二步土方回填、机械碾压夯实4.3.2 第一步土方回填填至设备和电气专业要求的标高后，设备专业进行污水井、污水管线、埋地电缆等进行施工距设备夹层外墙0.8米范围内回填2:8灰土，其他部位回填素土第一步土方回填厚度为1.5～2米夯实方式为：先采用蛙式打夯机和锤式打夯机夯实，然后用小型压路机进行碾压，杜绝管线敷设后出现回填土下沉导致管线断裂的质量事故4.3.3 第二步土方回填，设备和电气专业的埋地管线等施工完成后方可进行，回填时注意管线的保护。
第二步土方回填至-1.75m标高夯实方式为：管线周围采用人工夯，大面采用蛙式打夯机、锤式打夯机夯实，然后用小型压路机进行碾压4.4 雨季施工注意事项4.4.1 雨季施工的工作面不易过大，应逐段、逐片分期完成4.4.2 回填土应连续进行，尽快完成现场应该有防雨排水措施施工中应防止地面水流入肥槽，以免基底遭到破坏5、质量标准5.1 主控项目5.1.1 回填土标高必须符合设计要求5.1.2 回填土必须按规定分层夯压密实5.2 一般项目5.2.1 基底处理必须符合设计要求和施工规范的规定5.2.2 回填的土料，必须符合设计要求或施工规范的规定5.2.3 土壤含水率符合要求，防止出现橡皮土；5.2.4 回填土必须混合均匀，分层分段夯实5.3 允许偏差项次项目允许偏差检 验 方 法主控项目顶面标高+0，-30用水准仪或拉线尺量检查一般项目表面平整度20用2m靠尺和楔形尺量检查6、试验要求本工程回填土料运至现场后，立即进行土质试验，测定含水率及有机物含量填土每层夯实后应按要求进行环刀取样，测出填土的干密度，最小干密度达到16KN/m3方可进行上一层的回填6.1回填土取样数量级配砂石试验：采用灌水法进行，每500m2取样1组，取样点要均匀有代表性。
试坑做成直径250mm深300mm的圆柱形，除去表面松散的土层基坑肥槽2：8灰土试验使用环刀法进行取样，每层按50m取样1组，转角处留置1组，采用环刀取样6.2 试验项目干密度、含水量、击实试验6.3 检验标准填土分层铺土厚度和压实遍数压实机具分层厚度(mm)每层压实遍数(遍)平碾250～3006～8振动压实机250～3503～4人工打夯<2003～4填土工程质量检验标准项目序号检查项目允许偏差或允许值检查方法桩基基坑基槽场地平整管沟地(路)面基础层人工机械主控项目1标高-50±30±50-50-50水准仪2分层压实系数设计要求按规定方法一般项目1回填材料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020靠尺或水准仪7、施工注意事项及成品保护7.1 采用人工回填，回填土时必须沿一个方向一层一层进行，下一层填土完全夯实后方可进行上一层土的施工7.2 夜间施工时，应注意安排好施工顺序，并设有足够的照明设施，防止铺填超厚，或配合比错误7.3 施工中或间歇过程中派专人负责对已夯实的土进行保护，应将其临时遮盖，防止日晒降雨等破坏7.4 施工过程中注意防水层的保护，防止打夯时或使用工具破坏防水层。
如在回填土时发现防水层破坏必须修补完后方能回填土8、安全措施8.1 边坡防护：防止边坡上面落物砸伤人作业面派专人加强检查，防止人为破坏，边坡上面的栏杆全封闭，并铺安全网8.2 在回填土过程中，施工队派专人对基坑上防护网加强检查，保证上面没有落物8.3 回填时派人检查边坡有无异常现象，严格按边坡位移观测交底进行观测，并每天检查一次，发现有异常现象时，及时通知人员疏散8.4 安全员在边坡上24小时巡回检查，如发现边坡位移及时采取措施8.5 机具有故障时严禁自行拆卸检查，及时通知临电及机械人员检修8.6 由于回填土时同时进行防水施工，肥槽较窄，只能容一个人通过，必需做好通风工作，防止发生中毒事故8.7 打夯机操作员必须戴好绝缘手套，雨雪季节施工时穿绝缘鞋，操作必须二人操作9、环保措施9.1 运输土方的车辆出场前车轮胎及车帮必须清理干净，必要时进冲洗9.2 施工现场运土时，必须派专人负责扫土，严禁现场有明土，同时，土源(卡车送土到现场地)前铺5米宽绿网，防止现场小推车轮胎粘土，土源必须盖绿网，避免扬尘9.3 现场机械及车辆使用前检查是否漏油，如有漏油应提前修理到位避免油渍污染地面10、附图10.1 深基坑肥槽土方回填平面图10.2 深基坑肥槽土方回填剖面图10.3 深基坑肥槽回填土取样点位布置图下面是赠送的两篇散文欣赏，可以仔细阅读，不需要的朋友可以下载后编辑删除！！谢谢！！脚下的时光不知走过多少地方，不知看过多少风景，不知听说过多少轶事；不知经历过多少岁月，不知邂逅过多少良人，不知变换过多少心情；不知理想的未知是否在前路等待······题记：蒲公英悠悠岁月，时间苍苍！( 文章阅读网： )在这繁花似锦的青葱岁月里，我们不断的接受新鲜的美好事物，不断的享受科技发展所带来的高品质生活；我们总是随大流的，去跟风一些前卫潮流的思想；然而，很少有人去整理那些过往的断壁残垣！我走过很多地方，但是同样的，我也有更多的地方没去过！我渴望走遍地球上每一寸土地，我期许世界上每一个地方的人都善良！从踏入社会的那一刻起，我就觉得人应该是自由的；应该去做自己喜欢的事，看自己喜欢的风景，爱自己喜欢的人；一切都那么单纯，完美！然而，现实的世界告诉我；理想的丰满一定要遇到拥有相同理想的另一半！我喜欢珠海，一个美丽的花园城市；我喜欢那里的天气，没有北方的寒冷；四季如春的温度感觉非常惬意，不用担心换季带来的差异！走在市区的街道上，绿化的花草树木被园丁修剪的井然有序；形态各异的花卉搭配得格外美观！尤其是除过草之后的绿地，泥土的芬芳与绿草的清新扑鼻而来，有一种身处大草原的感觉，使人心旷神怡！我时常一个人发呆，散步；看着过往的人群，车水马龙的街道；也时常去繁华的街巷，拥挤的商业中心；感觉这才是生活，正因为世界有了这么多事物的陪伴，才使我有了对美好生活的向往与喜悦！珠海的夜，很美；到处灯红酒绿，一派歌舞升平的祥和；每当夜幕降临，才是广东因有的生活的开始！溜冰场，酒吧，迪厅，大排档等等等等；我很庆幸在这里认识了很多人，他们教会了我很多，也帮助了我很多；我们都是来自五湖四海，为了同一个目标而聚集在一起的年轻人；我们时常出去聚会，嗨皮；但等到散场后，又回到了应有的孤寂！白天，可以去渔女，公园，九州城，免税店等等都是不错的地方！人常说，一个时代会有一个时代的代表；而我在这个曾经为之奋斗的地方，也时常会想起曾经相识的人，走过的地方，看过的风景；有时候，听着当时的流行歌曲，也会感伤；也会自嘲一笑；还有那公车到站的粤语提醒，还有那想见却永远没见的人；一篇篇，一幕幕久久回荡在脑海；早晨的肠粉，中午的餐饭，下午的炒粉，晚上的烧烤；好像味道还回味在口中一样！人，只有在对自己真诚的人的眼里，才会感觉到亲切；而我，也着实喜欢这座城市带给我家一样的温暖感觉！在这短暂而悠长的时光里，我成长了很多，也磨砺了很多；正是因为思想的成熟，阅历的增长，我选择了离开；去寻找属于自己的新的天地，新的开始，新的征程！其实，无论走过多少地方；都不重要！重要的是你从中得到什么！知识！阅历！思想！······每个人，在人生的道路上；难免遇到挫折困苦，也难免会因为一些因素而错失机缘！不可能因为一时的艰难险阻而放弃将要来临的幸福！也不可能因为一时的过失而自暴自弃颓废一生！人，应该用豁达的心态来迎接下一秒的新鲜时光；而不是沉溺在上一秒的懊恼当中！每个人的路，都在自己的脚下；只有自己醒悟才能把未来的路走好，反之只会让错误延续到未来，从而影响以后的健康生活！即便曾经的时光再美好，那也只是人生道路上的一段插曲；没必要去纠结当时的愕然，愚昧！就像我，从来不对上一秒的事情产生情绪一样！一切都是恬淡的样子，顺其自然比什么都好！对于未来，只要真诚的去善待身边的所有；我相信，未来的时光，也该是你想象的模样！蒲公英2015.12.13家乡的茶籽林坐落在戴云山脉西麓的高才坂，属亚热带季风气候区，夏无酷暑，冬无严寒，日照充足，雨量充沛，山区丘陵满地尽是红壤土，非常适宜茶籽树的生长。
