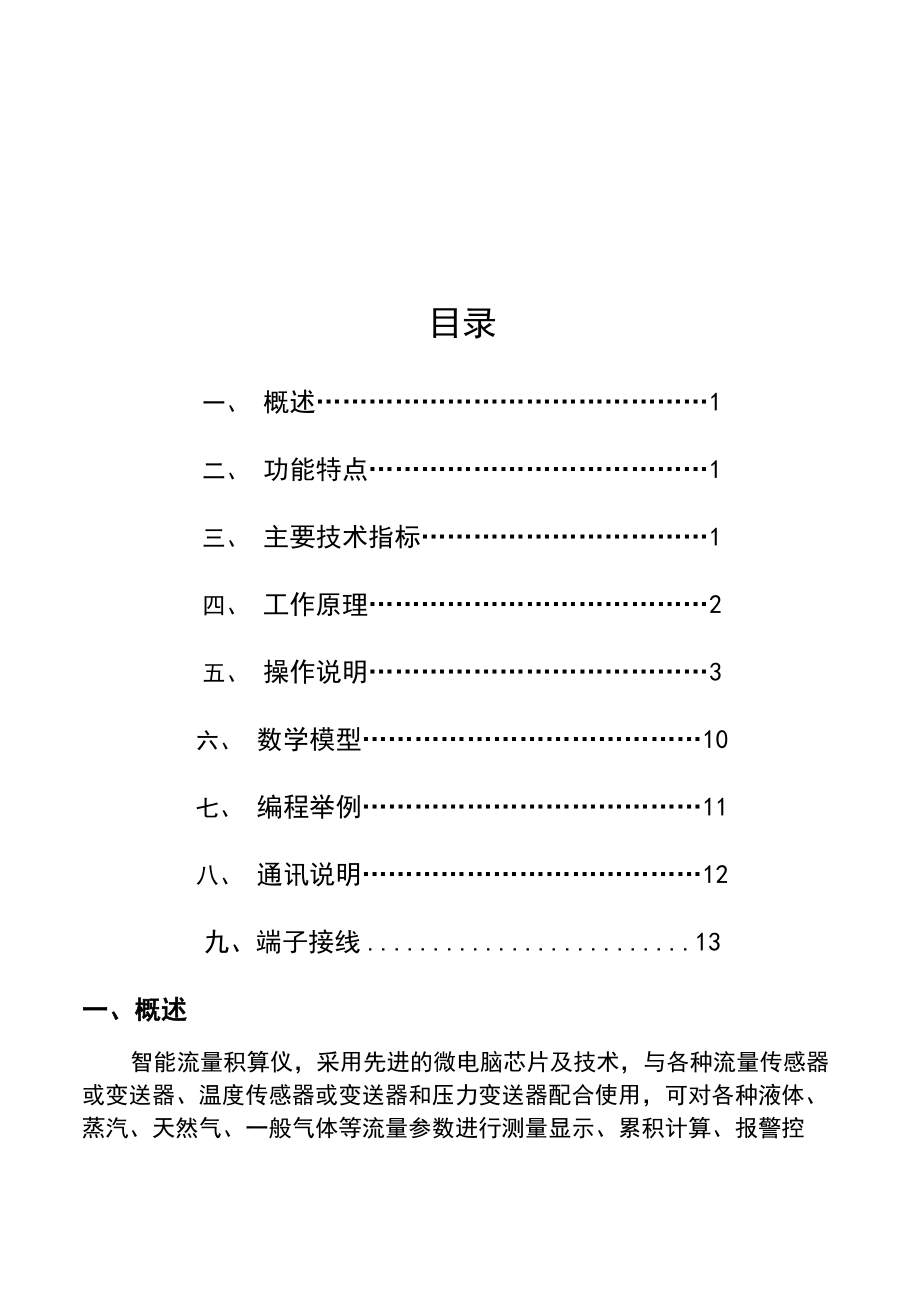

目录一、 概述………………………………………1二、 功能特点…………………………………1三、 主要技术指标……………………………1四、 工作原理…………………………………2五、 操作说明…………………………………3六、 数学模型…………………………………10七、 编程举例…………………………………11八、 通讯说明…………………………………12九、端子接线 13一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器 或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、 蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、 变送输出、数据采集及通讯二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定 线性积算、开方积算任意设定 瞬时流量、累积流量、温度、压力多种参数显示 小信号切除功能，切除范围 0-5%可选 累积流量值可通过面板按键清零，清零操作可锁 掉电保护功能，累积流量值掉电保持时间大于5 年，所有设定值掉电 后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级 非常方便三、主要技术指标输入信号(1) 模拟量输入：热电阻：Pt 100热电偶： K、T、E 电压：0〜5V、1〜5V 电流：4〜20mA、0〜20mA或0〜10mA(2) 脉冲量输入：波形：矩形、正弦或三角波幅度：大于4V (或根据用户要求任定) 频率范围： 0〜10KHz基本误差： 0.5％FS 或 0.2％FS±1 个字分辨力：1/20000、14位A/D转换器显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期： 0.5S1报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出：4〜20mA、0〜10mA、1〜5V、0〜5V精 度：±0.3%FS通 讯 输 出 ： 接 口 方 式 — 隔 离 串 行 双 向 通 讯 接 口RS485/RS422/RS232/Modem波特率——300〜9600bps内部自由设定馈电输出： DC24V/50mA电 源：开关电源 85〜265VAC 功耗 4W 以下使用环境：环境温度：0〜50°C相对湿度： <85%RH四、工作原理本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入 信号电路把各种模拟信号经A/D转换器转换成数字信号，或频率信号直接 由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进 行计算并显示和输出。
2五、操作说明（一）仪表面板如图所示，左侧三个指示灯依次为：① 瞬时流量指示灯② 压力指示灯③ 温度指示灯 右侧二个指示灯为① 上限报警灯② 下限报警灯显示窗显示内容：上排四位数码管显示瞬时流量值 下排八位数码管显示累积流量值（二）操作键说明SET-参数设定键，按下此键盘，可按次序输入参数，修改完毕一个参 数请按 SET 键存贮并进入下一个参数值的修改▲—在设定状态时，用于增加设定值▼—在设定状态时，用于减少设定值若按下▲或▼不动，数值将快速增减，松手后停止CLR-清零键，按下此键，上排出现-CL -，下排显示1230，用▲和▼键 把1230设成1234后，再按SET键，则完成累积量清零，输入其它值无效SEL-选择键，工作状态下，选择显示瞬时流量、压力或温度，或分时 巡回显示流量、压力和温度值，同时相应的指示灯亮在设定参数时，选 择键用作选择小数点的位数，范围从0〜3三）上电自检⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线 ⑵仔细检查仪表的接线，正确无误后方可打开电源⑶接通电源后仪表上排显示HELO下排显示PASS字样表示仪表自检通 过，如果显示-HH-表示超量限或断偶及热阻开路，仪表采用人机对话形式 来输入参数，用各种提示符来提示应输入的数据。
3（四）参数设定按下SET键，上排数码管出现_cd-，下排数码管出现1230，用▲和▼ 键把1230设成1234后，再按SET键，才进入参数修改循环圈，输入其他 值无效，这主要是为了防止非技术人员误修改参数设定状态下，下排数码管显示功能提示符，下排显示给定值：工作状 态下，上排显示瞬时流量值，下排显示累积流量值流量信号为电压电流输入时，操作顺序如下：（1） AA：补偿模式，范围0-3o 0—测量液体、天然气等；1 —测量饱和 蒸汽； 2—测量过热蒸汽； 3—干燥气体详见流量算法表）附流量算法及密度表：饱和蒸汽密度表（单位：密度- P =Kg/m3 ；压力-P二MPa ；温度-t二C）温度(t) r024压力P密度P压力P密度P压力P密度P1000.10130.59770.10880.63880.11670.69521100.14330.82650.15320.87980.16360.93591200.19851.1220.21141.1900.22501.2611300.27011.4970.28671.5830.30411.6721400.36141.9670.38232.0730.40422.1851500.47602.5480.50212.6790.52922.8161600.61813.2600.65023.4200.68353.5861700.79204.1230.83104.3160.87164.5151801.00275.1601.04965.3911.09835.6291901.25516.3971.31116.6711.36906.9552001.55487.8641.62108.1881.68928.5222101.90779.5931.98529.9742.065010.372202.319811.622.409812.072.502612.532302.797514.002.901014.523.008515.052403.347716.763.467017.373.589717.99续表温度(t) °C68压力P密度P压力P密度P1001101201301401500.12500.17460.23930.32220.42710.55770.72770.99481.3361.7662.3012.9580.13390.18630.25430.34140.45100.58720.77581.0571.4151.8642.4223.1061600.71833.7580.75443.9371700.91374.7230.95734.9371801.14875.8771.20106.3121901.42897.2481.49097.5512001.75978.8681.83269.2252102.147410.772.232311.192202.598113.002.696313.492303.118515.613.231616.182403.715518.643.844819.30过热蒸汽密度表（单位：p二Kg/m‘）PMPat°C1501902302703103500.100.51640.47070.43230.40010.37240.34840.150.77810.70790.65..0.60100.55940.52300.201.04230.94660.86840.80270.74650.69800.251.30891.18691.08491.00480.93430.87320.301.57831.42871.30791.20771.12241.04880.402.12371.91661.75131.61521.50001.40100.502.66582.41212.19922.02551.88021.75450.804.39663.93723.56553.27183.02832.82271.106.13135.53424.97194.54454.19433.90301.407.87857.15406.42885.84375.37944.99451.709.84649.24737.93527.17136.58156.09982.0011.629510.56769.50548.53507.80617.21862.5015.189013.715012.240610.87949.88889.11393.0018.416816.724315.036713.337711.997911.04943.5022.700820.442718.226615.924314.256513.02864.0027.16424.330321.495418.660316.552715.05394.5030.385227.447524.509621.571718.933317.12795.0035.424331.834228.243324.653221.422119.26276.0043.895439.598835.302031.006226.709123.70067.0056.720150.678044.635238.592232.548828.4037续表PMPat°C3904304705105505900.100.32720.30860.29190.27690.26340.25120.150.49120.46310.43810.41560.39530.37680.200.65530.61780.58420.55410.52710.50260.250.81980.77260.73160.69250.65910.62840.300.98450.92770.88560.83200.79130.75400.401.31441.23771.17081.11021.05561.00620.501.64561.54981.46481.38881.32041.25850.802.64402.48842.35002.22742.11642.01681.103.65123.43353.24023.06902.91502.77741.404.66734.38574.34963.91573.71833.54011.705.69365.34415.03744.76654.52304.30562.006.72606.30905.94195.62045.33225.07452.508.47507.93327.46327.05156.68586.35823.0010.24939.57758.99918.49458.04867.64983.5012.052811.242510.55129.94999.41978.94804.0013.886212.999112.183511.416910.800310.25334.5015.752714.667913.700912.895012.189411.56505.0017.656516.371915.301714.385913.588512.88506.0021.562919.906218.549517.402916.411915.54407.0025.633023.402121.867520.469919.274518.23147(2) L-Sn:设置流量输入信号，4-20mA、OTOmA、0-20mA、1-5V、0-5V可选。
注：输入信号选择对照表提示符输入信号内容提示符输入信号内容t c-k热电偶K型4-20DC4-20mAt c-S热电偶S型0-10DC0-10mAt c-E热电偶E型0-20DC0-20mAtc-t热电偶T型1-5VDC1-5VPt 100热电阻Pt 1000-5VDC0-5VCu50热电阻Cu50(3) KF：开平方运算设置开关，选择on,输入信号与显示值成开方关系, 选择OFF，输入信号与显示值成线性关系，提示符on和oFF用▲或▼键来 改变，并按SET键确认4) tb：温度补偿设置开关，先择on，需要温度补偿，选择oFF，不需 要温度补偿注：如果用户已选择on，即需要温度补偿，而温度传感器或变送器实 际未接，则仪表自动按不需要温度补偿处理，同时温度指示灯闪烁告知5) Pb:压力补偿设置开关，选择on,需要压力补偿，选择oFF,不需要 压力补偿注：如果用户已选择on,即需要压力补偿，而压力传感器或变送器实 际未接,则仪表自动按不需要压力补偿处理,同时压力指示灯闪烁告知6) in-c：小信号切除设定，设定范围为0〜5,表示小信号切除点为信 号量程的0〜5%，出厂值为1%7) n-累积量显示值的小数点位数，范围从0〜3。
8) Hour：流量单位m2/h和L/min的选择，设置on为m?/h设成OFF为 L/minCP：仪表常数，单位为脉冲数/m3，即多少个脉冲数相当体于1升， 范围为 10.00-250000.00当输入信号为频率时才有这个参数,且无(2)、(3)参数9) dot-瞬时流量显示值及上下限报警设定值的小数点位数,范围从0-3o(10) UL 流量量程下限,变送输出下限8(11) UH-流量量程上限，变送输出上限12) HA-瞬时流量上限报警值13) LA-瞬时流量下限报警值14) HA-3：累积流量上限报警值带有累积量报警的仪表具有清零端子， 短接一下实现累积量清零15) LA-3：累积流量下限报警值16) P-Sn：压力补偿输入信号类型，4-20mA、0-10mA、0-20mA、1-5V、 0-5V 可选17) PL:压力补偿量程下限18) PH：压力补偿量程上限19) Po：设计工况压力值如果压力补偿Pb=oFF，则不出现16-19项20) t-Sn：温度补偿输入信号类型，热阻、热偶、mA、V可选见输入 信号对照表21) tL-压力补偿量程下限22) tH-压力补偿量程上限23) to：设计工况温度值。
如果压力补偿Pb=oFF，则不出现20-23项24) OSEt：瞬时流量调零点校正系数范围-99.9-99.9，修正后显示值二 修正前测量值+oSEt25) bs-L:变送输出下限时对应的仪表瞬时流量量程下限26) bs-H：变送输出上限时对应的仪表瞬时流量量程下限27) Addr：仪表通讯编号，范围为1-99o(28) bAUd：通讯波特率，范围为300-960029) C-oP:选择通讯协议，设置为ON时为Modbus协议，设置为OFF为 本公司自行开发的协议II、当流量信号为脉冲输入时，操作顺序如下：CP：仪表常数，单位为脉冲数/m3，即多少个脉冲数相当于1立方米， 范围为99.9〜2500000.0当测量值介质温度大于150°C，传感器仪表常 数必须进行温度修改正，温度修正公式如下：Kt =K20[1+5-1X10-5( t-20)]式中：Kt传感器工作温度下的仪表常数(1/m3)K传感器出厂时下的仪表常数(1/m3)20T：介质温度(°C)9六、数学模型由于测量的流量介质不同，流量算法不同该仪表根据用户测量情 况不同，可以设置不同的补偿算法注意：对于模式 1 、 2、 3，仪表测量显示的压力是相对压力，密度表 格中的压力是绝对压力。
绝对压力二相对压力+0.101325MPa1 )模式 0，常用的补偿算法，适合液体流量、天然气、一般气体的计算 当没有温度补偿或压力补偿，不计算温补或压补Qz 二 p Q 二(PX106+98 0 70) (To+273.15) Qpo (PoX 106+98 0 70) (T+273.15)其中：Q‘ -补偿后的瞬时流量值Q-设计工况点瞬时流量值，即不需要补偿时的流量值p -介质密度P -o设计工况点介质密度 p=PX 106+98 0 70 RX ZX （T+273.15）To-设计工况温度值T-温度测量值Z-气体压缩系数Po-设计工况压力值P-压力测量值R-气体常数RZ 值的计算可根据流体在工作温度、工作压力和工作密度已知的情 况下，代入上式求出近似 RZ 值，也可以通过查找流体的压缩系数和气体 常数值相乘后得出只有压力补偿时，公式为Q “ 二 PX106+98070 QPoX 106+ 98 0 70 只有温度补偿时，公式为Q” 二 To+273.15 QT+273.15（2）模式1，测量饱和蒸汽饱和蒸汽必须进行温度补偿或压力补偿且 只能选一种补偿温度测量值范围应在100~240 °C；压力范围 0.101~3.910MPa。
10（3） 模式 2，测量过热蒸汽过热蒸汽必须进行温度补偿和压力补偿温 度测量值发内应在150~590 C ；压力范围0. 1 01 ~7. 00MPa4） 模式 3，测量干燥空气七、编程举例例1：孔板测量某液体，差压输入 用户提供参数如下：差压变送器（4〜20mA） 温度变送器（Pt 100） 压力变送器（4〜20mA） 设计工况温度 T0=342C信号未开方），需要压力、温度补偿量程二0〜300T/h量程二0〜400C量程 二0 〜 6Mpa设计工况密度p 0=6.6Kg/m3瞬时流量下限报警值LA=50T/h 瞬时流量上限报警值HA=250T/h求出：po=3.7MPaUL=0.0 UH=300.0 LA=50.0TL=0.0 TH=400.0 Po=3.700RZ=935.50po二 PoX 106+98 0 70 RXZX(T+273.15)0 参数设定如下：KF=on Pb=on tb=on . n=1HA=250.0 PL=0.000 PH=6.000To=342.0例 2：孔板测量过热蒸气，差压输入（信号已开方），需要压力温度补偿 用户提供参数如下：差压变送器（4〜20mA） 量程=0〜4000m3/h温度变送器（Pt 100）压力变送器（4〜20mA） 量程=0〜4MPa设计工况压力To=2.0 Mpa，设计工况密度p o=4.0Kg/m3,瞬时流量下限报警值LA=100m3/h，瞬时流量上限报警值HA=3600m3/h RZ=1108.56p o=PX 106+98 0 70 求出：To=200°CRXZX（To+273.15）参数设定如下：11KF=oFF Pb=on Tb=on .n=0 UL=0 UH=4000 LA=100.0HA=3600 PL=0.000 PH=4.000 Po=2.000 To=200.0八、通讯说明本仪表备有标准的RS232或RS422/485通讯口，直接与计算机通讯, 专用提示符如下：Ad-仪表编号，范围为0〜99。
Bd-通讯波特率，范围为300〜9600所有数字变成ASCII码传输，其命令格式如下：从仪表读数据[04H, 30H, 31H, 52H, 05H]EOT仪表编号RENQ仪表返回[02H, 30H, 31H, 30H,……03H]STX仪表编号数据千 位数据百 位数据十位瞬时流量4个字节+小数点（m3/h）压力值4个字节+小数点（m3/h）,温度值3个字节（°C）数据十位数据个位ETX累积量8个字节+小数点（m3）例如：瞬时流量二200.0 ma/h，压力值=0.500Mpa，温度值=125°C,累积量=123456.78 m3仪表返回 [02H，30H，31H，（32H，30H，30H，2EH，30H），（30H，2EH，35H，30H，30H）（31H，32H，35H）， （31H，32H，33H，34H，35，36H，2EH，37H，38H），03H]无温度压力补偿时，温度、压力返回值 =0说明：（1）仪表编号由“Addr”参数决定，它为2位数字的ASCII码，举 例中仪表编号为 01 2） R 表示读（Read）, ASCII 码值为 52H3） 所传送的有效字节数共26 个字节。
4） 在命令及返回参数中的EOT、STX等均为一个ASCII码， 他们的码值为： STX=02H；ETX=03H；EOT=04H；ENQ=05H12⑸以上内容为最常用的通讯方式，如需采用组态软件，请参见本公司的通 讯协议说明九、端子接线⑴A规格160X80X125尺寸的仪表A/S规格80X160X125尺寸的仪表RS232变送外供流量外供压力 ™屈° gnd 曹茁24V ^lA 247輕入 RS485打印尸|I I 4=1-1* +1—mA—- 24V f f 外供mV/V输出（2）B规格96X96X110尺寸的仪表DC2W12V 外供•1 AC220V— +DC24VLA输出注：①将横式仪 向旋转 90 度就 仪表接线图②以上所有 表基本接线图， 以仪表后端子所mV/V⑩⑫©□!J―« OLA输出HA输出 §00- + 低中高低中高表顺时针方可得到竖式列出的为仪 特殊要求请 贴标签为准。
