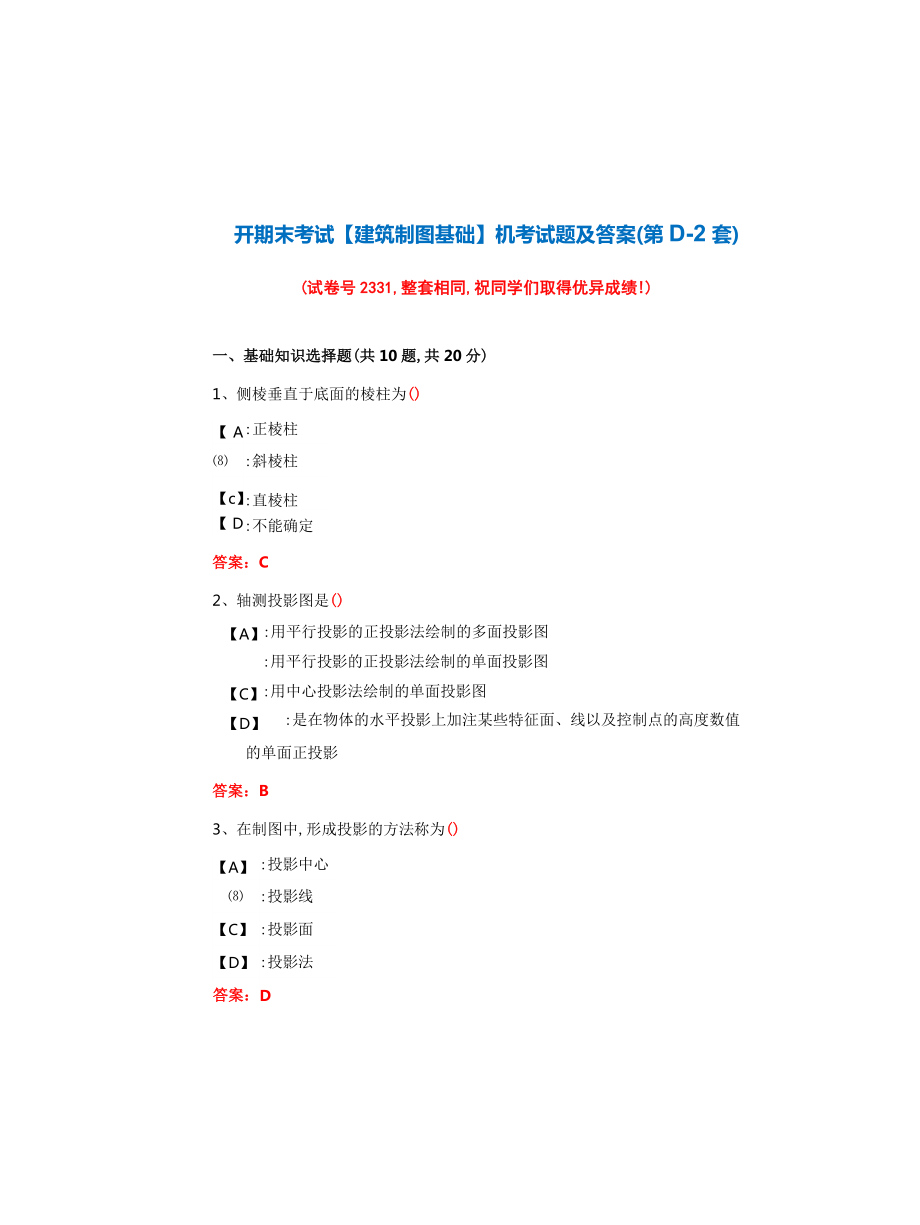

开期末考试【建筑制图基础】机考试题及答案(第D-2套)(试卷号2331,整套相同,祝同学们取得优异成绩!)一、基础知识选择题(共10题,共20分)1、侧棱垂直于底面的棱柱为()【A】:正棱柱⑻:斜棱柱【c】:直棱柱【D】:不能确定答案：C2、轴测投影图是()【A】:用平行投影的正投影法绘制的多面投影图:用平行投影的正投影法绘制的单面投影图【C】:用中心投影法绘制的单面投影图【D】:是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影答案：B3、在制图中,形成投影的方法称为()【A】:投影中心⑻:投影线【C】:投影面【D】:投影法答案：D4、V面是指()【A】:水平投影面:侧立投影面【C】:正立投影面【D】:剖切投影面5、制图的基本规定要求数量的单位符号应采用()【A】:正体阿拉伯数字:斜体阿拉伯数字【C】:正体字母【D】:斜体罗马数字答案：C6、 在投影中心与投影面距离不变的情况下,形体距投影中心愈近,则影子()【A】：愈大⑻：愈小【C】：不变【D】：无法确定答案: A7、 用于确定平面图形中各个组成部分的形状和大小的尺寸是() 【A】：基准尺寸【B】：定型尺寸【C】：定位尺寸【D】：标注尺寸答案: B8、两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比,这种性质称为正投影的()【A】：同素性⑻：从属性【C】：定比性[D]:平行性答案: D9、 投影法中规定,空间点在W面的投影选用字母时应()【A】：大写字母【B】：小写字母【C】：右上角加一撇的小写字母[D]:右上角加两撇的小写字母答案: D10、 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是()【A】：垂直⑻：平行【C】：相交【D】：不能确定答案: A二、读图选择题供20题,共80分)1、图11给出了物体的轴侧图,则物体侧面投影图正确的一项是()[D]答案: A2、图1中,直线AB为()【A】：正垂线【B】：铅垂线【C】：水平线[D]:正平线答案: D3、已知直线MN和直线EF均与平面ABC交于K点,则水平投影面上全部可见的线段(未给出)为()【A】:f k 和 m k⑻:e k 和 m k【C】:f k 和 n k【D】:e k 和 n k4、图9给出了物体的V面和W面投影,则H面投影应为()[A][C][D]答案：A5、已知如图5所示,D点到V投影面的距离为()【A】:5mm⑻:20mm【C】:15mm【D】:35mm答案: B6、图2中水平面总共有()个【A】:1⑻:2【C】:3【D】:47、图7中,已知三棱柱面上的定线AB和BC的V面投影和H面投影,则 其侧面投影应为()答案: B8、图1中,直线与水平面的夹角为()【A】：30°【B】：45o【C】：60o【D】：90o答案: A9、图10给出了物体的V面和H面投影,则V面投影应为()[A][C][D]答案: A:H面10、在图8中,有一个投影面缺失投影线,此投影面为()【A】[C]： W 面【D】：不能确定答案: C11、图2中,各投影面上的重影点共有()个。
[A]： 2⑻：4【C】：6【D】：8答案: D12、图2中,C点的正面重影点为()h'(g') rtg") e"(h">【A】：B点【B】：A点【C】：D点[D]： E 点答案: C13、图1中,直线AB的实际长度为()【A】:2mm⑻:45mm【C】:15mm【D】:30mm答案：D14、图6中,平面ABC为():水平面:侧平面 :正平面般位置平面答案: A15、图2中的铅垂面为()【A】：平面ABCD【B】:平面ABEF【C】：平面ADEH【D】：平面CDGH 答案: B16、如图3所示,直线AB与BC的夹角为()【A】：锐角【B】：直角【C】：钝角 【D】：不能确定答案: D17、图2中,平面ADHE垂直于()e'Cf)h'Cs1} F’m e"Ch">dl(cl)b"Qe.l,>[AJ： H 面[B] ： V 面[C] ： W 面【D】：不能确定答案：C[A]： 1 条⑻：2条[C] ： 3 条[D] ： 4 条答案: B19、如图4所示,直线AB与CD的位置关系为()【A】：平行【B】：垂直相交【C】：普通相交[D]:交叉答案: D20、图1中,点A位于点B的() b* 1【A】：左下方【B】：右下方【C】：左上方【D】：右上方答案: A。
