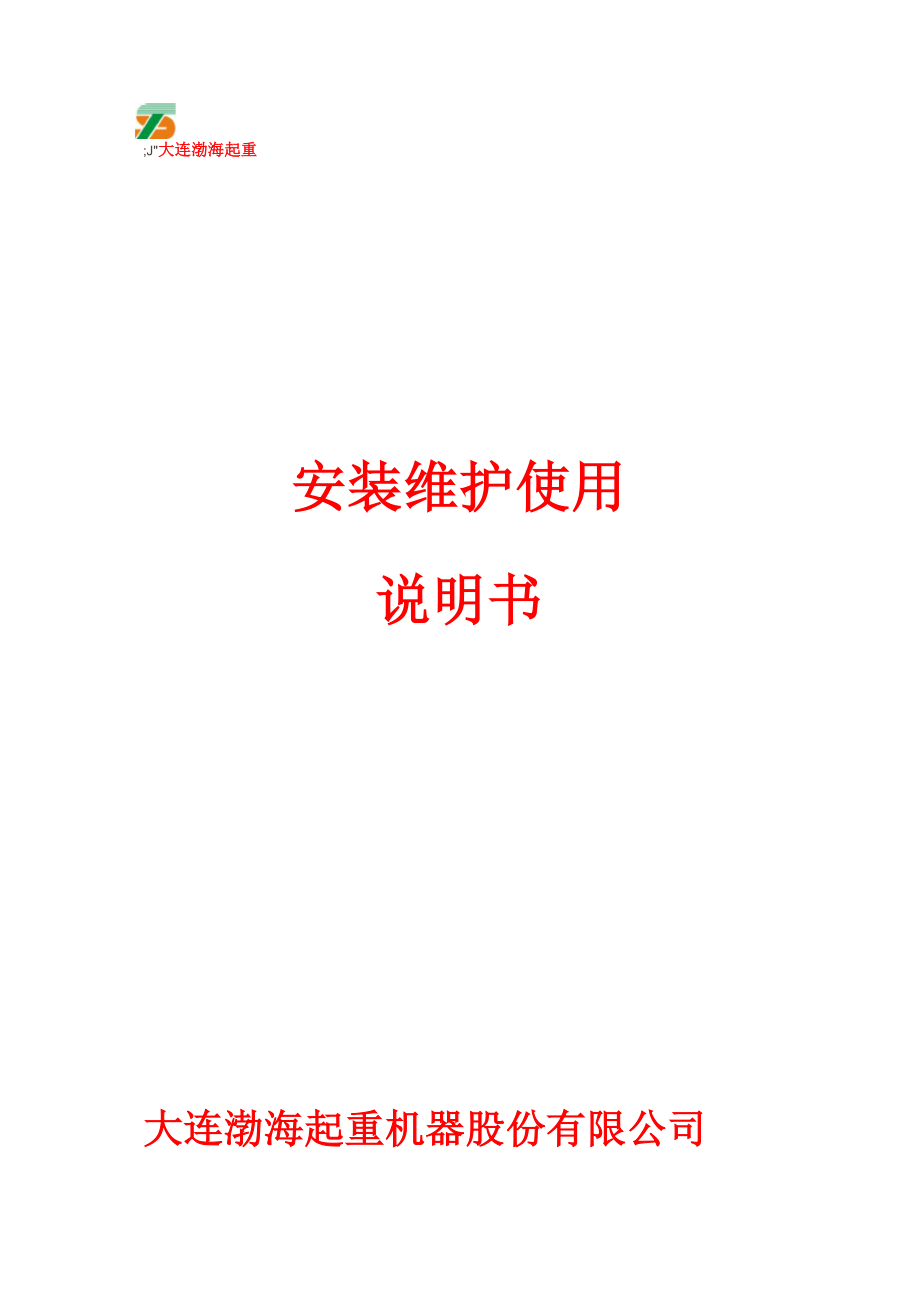

J"大连渤海起重安装维护使用说明书大连渤海起重机器股份有限公司、用途墙壁式悬臂起重机广泛用于工矿、车间、装配线、仓库、码头等 场合的轻小型重物吊运具有结构新颖、合理、简单、操作使用方 便、回转灵活、自重轻、载荷移动灵活等优点，是节能高效的物料 吊运装备二、结构概述墙壁式旋臂起重机（墙壁吊）由支架、旋臂装置、回转装置及电 动葫芦（环链电动葫芦）等组成支架固定在墙壁或钢结构柱上， 可根据用户需求进行回转，回转部分分为手动回转和电动回转电 动葫芦（环链电动葫芦）安装在悬臂轨道上，用于起吊重物三、 操作电器部分见附图：电气原理接线图，电器控制箱安装在电动葫芦（环链葫芦）上本机操作通过手柄控制按钮实现 ，分别控制起升、下降、电动葫芦 小车的水平前后行走四、安装墙壁式悬臂起重机安装前，应检查运输途中是否引起的悬臂横梁弯 扭变形、轴的锈蚀、碰伤等应分别进行校正或还原，另外每半年要 对轴、轴承等转动零件进行清洗、润滑1. 悬臂梁安装悬臂梁安装，请按下列顺序进行1） 在用户墙壁上或钢结构柱上按照图纸对应位置打孔2） 吊车吊起主悬臂，用固定螺栓把悬臂与上下托板固定住，用水准 仪测量上挠度，然后按顺时针方向拧紧转动轴上的螺母。
3） 在悬臂横梁轨道上安装电动葫芦、行走小车以及回转装置4） 将悬臂上所有电器进行电线连接安装，并留有长度适当的电源 线五、注意事项：1、 如本机在室外安装使用时，需加装可靠的防雨措施2、 悬臂与支架装配后应做到装配后应做到①回转旋臂能围绕立柱180°灵活转动；②调整好调整垫片使悬臂端部达到上挠度F2R/250 （R为回转半径）3、 操作时不得同时按下上升和下降按钮、同一电机的反正转按 钮4、 工作时，起重臂下禁止站人5、 禁止拖拉重物6、 禁止超负荷起吊。
