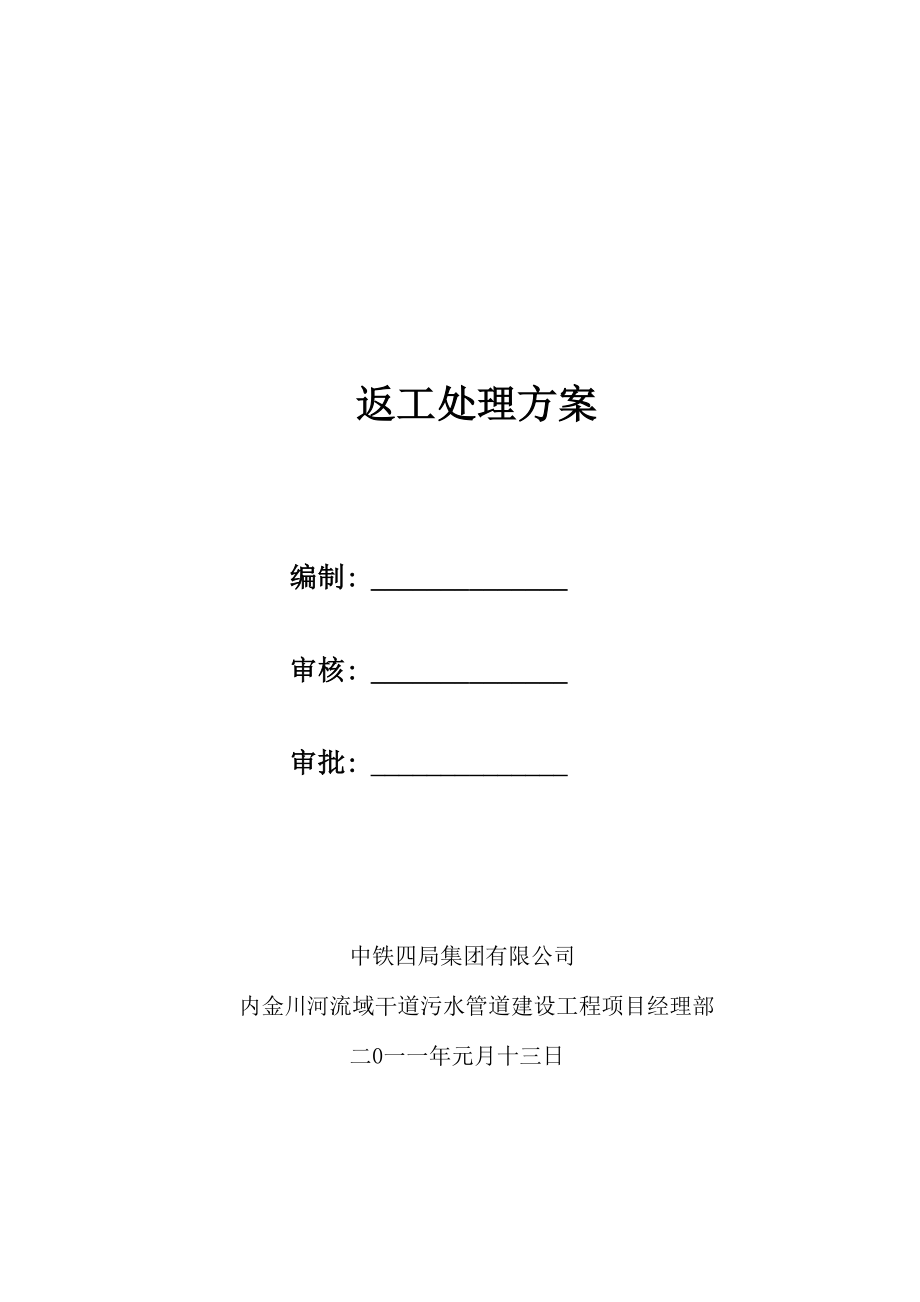

返工处理方案编制: 审核: 审批: 中铁四局集团有限公司内金川河流域干道污水管道建设工程项目经理部二0一一年元月十三日一、 现场质量问题概述察哈尔路〜新模范马路北段管道起于察哈尔路，沿中山北路自北向南敷 设，南段污水管道起于新模范马路，沿中山北路自南向北敷设，南北两段污 水管最终汇入和会街拟建污水管，设计为992m DN400球墨铸铁管其中AW26〜AW27段管道长度为32m，管道埋深为2.94〜3.23m，AW25、 AW26、AW27、AW28 井管内底设计标高分别为 7.80m、7.87m、7.93m、8.01mAW26〜AW27段DN400球墨铸铁管道2010年12月3日开始沟槽开挖铺管， 12月10日完成本段埋管施工我单位复测后结果：AW25、AW26、AW27、AW28 井管内底标高分别为7.813 m、8.375m、8.405m、8.03m其中AW26、AW27井 段超出设计值分别为505mm、475mm，不符合规范要求现决定将该段管道 （AW25〜AW26井段18米长、AW26-27井段32米长、AW27〜AW28井段24米长） 进行返工处理，特制订以下方案二、 施工总体部署1、人员安排①公司对此次质量事故非常重视，公司成立内金川河流域干道污水管道 工程质量事故处理领导督查小组，公司总部领导蹲点负责，公司安质部主责， 督查小组在返工整改期间进驻现场，对整个项目人员的工作进行监督检查。
现场督查小组名单:组长：高学武组员：王荣高、刘毓②经理部原主要管理人员全部调离该项目，特别对项目经理和技术负责人 进行调整，从公司调配有丰富管道施工经验的项目经理进驻现场负责该项目 施工设置专职安全员1名，负责整个施工现场的安全施工检查监督，并对 整个施工现场的安全施工负责施工班组设安全检查员1名，负责各班组的 安全施工检查监督，人员如下：序号姓名职 务职责分工备注1刘晋蒙项目经理施工总负责2陶峰工地负责人施工现场负责、协调3张长青技术负责人施工技术总负责4禹新海安全员负责交通疏导、清扫5丁云飞技术员现场施工技术6丁善斌试验员原材及回填密实度送检7梅彦斌测工负责测量8闻海军施工员负责调排水、降水9唐铭电工施工现场临时用电10刘扬资料员工序资料报验③重新配备项目管理人员调集强有力的施工队伍进场，负责此次返工施工2、施工部署2.1工艺流程返工处理步骤：封闭围挡一井点降水、雨水管内水调排一钢板桩支护一 沟槽开挖一测量控制一管道敷设一沟槽回填夯实一检查井砌筑一电力基础恢 复一钢板桩、井点设备拆除一工作面移交2.2施工平面布置本段管道位于中山北路北侧慢车道，路幅宽度为5.5m,管道轴线距离中 分带路牙石约1.0m，距离污水管道北侧既有D1050钢筋砼雨水管和①500铸 铁自来水管水平中心距离分别为1.5m和3.5m；①200铸铁燃气管及600X450 铜(10kv)、300 X 300铜(10kv)电力电缆等3条既有地下管线与污水管相交； 慢车道上分布有不少架空电线和道路两旁法梧桐行道树，机械作业回转作业 难度较大。
施工作业面平面布置详见下图：AW25FW28段返工施工平面布置图2.3施工断面情况此次返工段既有管线较少，而且影响不大，DN400污水管道北侧90cm左 右有一根d1050mm的雨水管，两管底标高相差500mm，雨水管在上DN400污 水管道北侧4100cm左右有一根d500mm铸铁管，此管影响可以忽略管道施 工断面图如下3、施工准备3.1物资准备在开始施工前，物资部按照物资计划准备好所有材料、设备钢板桩、管 材、打桩机、挖掘机、自卸车、水泵、井点设备全部到场，二灰结石按进度 计划及时进场3.2技术准备将返工方案报监理、业主及相关部门审批同意后，才开始施工开工前， 确保仪器正常使用、检验有效合格，临时水准点引测到现场，报监理复测合 格后，才能用于施工4、整体施工安排该段74米返工管道施工顺序：自AW25井段向AW28井段施工每段降水 24米，计划每天施工12米长，计划15天全部整改结束三、返工方案1、 封闭围挡围挡采用南京市标准亮化围挡，路口端头处采用注水式水码围挡长度 为110m，宽度为5.5m，围挡两端设置交通安全警示标志，非机动车辆从人行 道通行，机动车辆从快车道通行本段管道施工完成后立即进行路面交通恢 复，同时拆除围挡。
2、 降水措施根据前期沟槽开挖情况，地下水非常丰富、流砂很严重、雨水管渗漏现 象严重经过前期经验总结，主要采用轻型井点降水解决地下水、调排解决 雨水管渗漏水、明沟排水解决地表水2.1井点降水先挖约1米厚沟槽，用7.5kw高压水泵，通过软管与一根特制的①48钢 管相连，钢管端部设有喷水孔，由两名操作工人手持钢管在集水管位置上下 抽动，直至成孔，成孔深度一般比滤管深0.5m，冲孔时注意冲水管垂直插入 水中，并左右上下摆动，成孔后立即拔出①48冲水管，插入井点管，集水管 放入后，向孔内灌满粗砂，保证流水畅通每根井点管埋设完成后应检查其 渗水性能，检查方法为：在正常情况下，井点口应有地下水向外冒出；否则 从井点管口向管内灌清水，看管内水下渗情况，如果下渗越快，说明该管质 量优良然后铺设①100集水钢管，集水管与井点水管之间的连接采用①50 长1.2m的橡胶软管连接，两头用铁丝拧紧，外涂抹黄泥，以防漏气，最后连 接真空水泵进行试抽井点降水在使用时，要求不间断的连续抽水，真空泵 旁必须配有备用发电机，一旦停电，立即使用发电机井点降水坚持“先大 后小，先混后清”的原则在降水及施工过程中，要派专人观测水的流量， 对井点系统观察、维护，有漏水点及时处理。
轻型井点降水是确保工程连续施工的关键，我部投入3套井点降水设备， 第一段开挖埋管施工完成立即进行井点降水设备拆除并移至下一段进行安装 施工，确保连续施工2.2雨水调排污水管北侧既有D1050钢筋砼雨水管为60年代雨污合流管，管道为平口 抹带连接，检查井内未做防水抹面钢板桩支护施工、沟槽开挖导致雨水管 基础扰动后，雨水管内的水通过检查井壁和管道接口处渗漏进入沟槽内，影 响沟槽开挖及管道铺设施工为确保沟槽安全及埋管顺利，必须对既有雨水 管进行有效调排调排起始、结束时间同井点降水的时间，做到“同时施工、 同时结束”调排分井段进行：将临近两雨水井用草袋装土进行封堵，架设污 水泵将管段内积水抽排至雨水管下游检查井内，同时设污水泵对雨水管上游。
