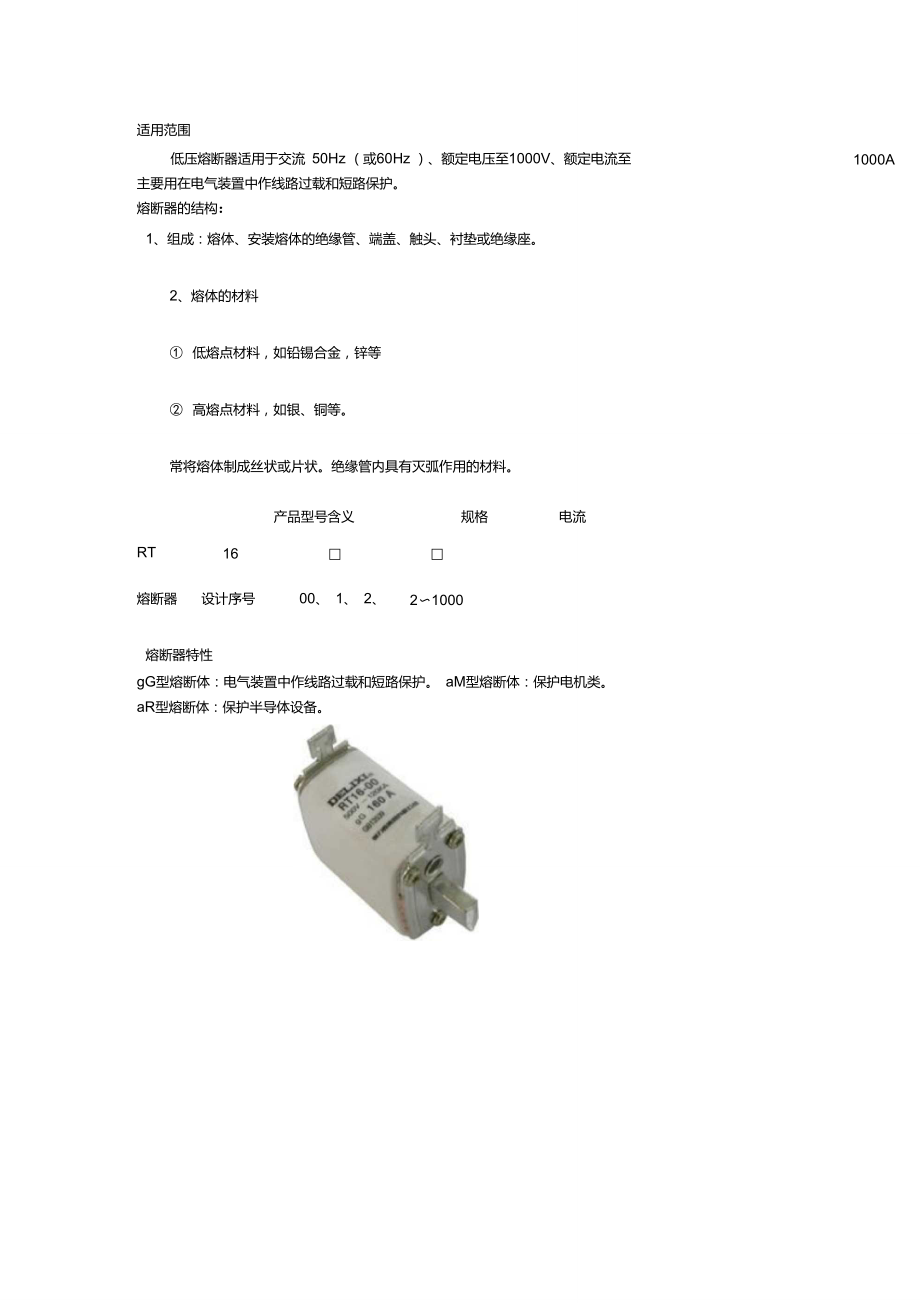

适用范围1000A，低压熔断器适用于交流 50Hz （或60Hz ）、额定电压至1000V、额定电流至 主要用在电气装置中作线路过载和短路保护熔断器的结构：1、组成：熔体、安装熔体的绝缘管、端盖、触头、衬垫或绝缘座2、熔体的材料① 低熔点材料，如铅锡合金，锌等② 高熔点材料，如银、铜等常将熔体制成丝状或片状绝缘管内具有灭弧作用的材料产品型号含义规格 电流RT16□□熔断器设计序号00、 1、 2、 32〜1000A熔断器特性gG型熔断体：电气装置中作线路过载和短路保护 aM型熔断体：保护电机类aR型熔断体：保护半导体设备交流接触器型号含义:现以常用的交流接触器为例说明：例 CJ10-20C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级接触器的型号众多，以 CJX2-2510（2501）型号含义：CJ :交流接触器；X:小型；2:设计 序号；25 :额定工作电流数值；10 :一常开辅触点；01 : 一常闭辅触点另有 CJX2-4011 ， 11 : 一常开一常闭辅触点选择接触器可按上述作参考交流接触器结构与工作原理（一）如图I所示为交流接触器的外形与结构示意图。
交流接触器由以下四部分组 成：图1 CJ10-20型交流接触器1 一灭弧罩2 一触点压力弹簧片3 一主触点4 一反作用弹簧5 一线圈6 一短路 环7 一静铁心8 一弹簧9 一动铁心10 一辅助常开触点11 一辅助常闭触点（1）电磁机构 电磁机构由线圈、动铁心（衔铁）和静铁心组成，其作用是将电磁 能转换成机械能，产生电磁吸力带动触点动作 2）触点系统 包括主触点和辅助触点 主触点用于通断主电路， 通常为三对常 开触点辅助触点用于控制电路， 起电气联锁作用， 故又称联锁触点， 一般常开、 常闭各两对3）灭弧装置 容量在 10A 以上的接触器都有灭弧装置，对于小容量的接触器， 常采用双断口触点灭弧、 电动力灭弧、 相间弧板隔弧及陶土灭弧罩灭弧 对于大 容量的接触器，采用纵缝灭弧罩及栅片灭弧4）其他部件 包括反作用弹簧、 缓冲弹簧、触点压力弹簧、 传动机构及外壳等 电磁式接触器的工作原理如下： 线圈通电后， 在铁芯中产生磁通及电磁吸力 此 电磁吸力克服弹簧反力使得衔铁吸合， 带动触点机构动作， 常闭触点打开， 常开 触点闭合， 互锁或接通线路 线圈失电或线圈两端电压显著降低时， 电磁吸力小 于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同 在结构上也是由电磁机 构、触点系统和灭弧装置等部分组成 由于直流电弧比交流电弧难以熄灭， 直流 接触器常采用磁吹式灭弧装置灭弧 交流接触器的分类及基本参数 1．交流接触器的分类交流接触器的种类很多， 其分类方法也不尽相同 按照一般的分类方法， 大致有以下几种① 按主触点极数分 可分为单极、双极、三极、四极和五极接触器单极接触器 主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极 接触器用于绕线式异步电机的转子回路中， 起动时用于短接起动绕组； 三极接触 器用于三相负荷， 例如在电动机的控制及其它场合， 使用最为广泛； 四极接触器 主要用于三相四线制的照明线路， 也可用来控制双回路电动机负载； 五极交流接 触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法② 按灭弧介质分 可分为空气式接触器、真空式接触器等依靠空气绝缘的接触 器用于一般负载， 而采用真空绝缘的接触器常用在煤矿、 石油、化工企业及电压 在660V和1140V等一些特殊的场合③ 按有无触点分 可分为有触点接触器和无触点接触器常见的接触器多为有触 点接触器，而无触点接触器属于电子技术应用的产物， 一般采用晶闸管作为回路 的通断元件。
由于可控硅导通时所需的触发电压很小， 而且回路通断时无火花产 生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合2．交流接触器的基本参数（ 1 ）额定电压 指主触点额定工作电压， 应等于负载的额定电压 一只接触器常 规定几个额定电压， 同时列出相应的额定电流或控制功率 通常， 最大工作电压 即为额定电压常用的额定电压值为 220V 380V 660V等2）额定电流 接 触器触点在额定工作条件下的电流值380V三相电动机控制电路中，额定工作 电流可近似等于控制功率的两倍 常用额定电流等级为 5A、10A、20A、40A、60A、 100A、150A、250A、400A、600A （ 3）通断能力 可分为最大接通电流和最大分 断电流最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值； 最大 分断电流是指触点断开时能可靠灭弧的最大电流一般通断能力是额定电流的 5〜10倍当然，这一数值与开断电路的电压等级有关，电压越高，通断能力越 小 4）动作值 可分为吸合电压和释放电压 吸合电压是指接触器吸合前， 缓慢增 加吸合线圈两端的电压， 接触器可以吸合时的最小电压 释放电压是指接触器吸 合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。
一般规定，吸合电 压不低于线圈额定电压的 85％，释放电压不高于线圈额定电压的 70%（ 5）吸引线圈额定电压 接触器正常工作时， 吸引线圈上所加的电压值 一般该 电压数值以及线圈的匝数、 线径等数据均标于线包上， 而不是标于接触器外壳铭 牌上，使用时应加以注意 （6）操作频率 接触器在吸合瞬间，吸引线圈需消耗 比额定电流大5〜7倍的电流，如果操作频率过高，则会使线圈严重发热，直接 影响接触器的正常使用 为此，规定了接触器的允许操作频率， 一般为每小时允 许操作次数的最大值7）寿命 包括电寿命和机械寿命目前接触器的机械寿命已达一千万次以上，电气寿命约是机械寿命的 5%〜20％ 接触器的符号与型号说明1．接触器的符号接触器的图形符号如图 l 所示，文字符号为 KM2．接触器的型号说明例如： CJl0 Z-40 ／3为交流接触器，设计序号10,重任务型，额定电流40A主触点为3极CJI2T-250／3为改型后的交流接触器，设计序号 12，额定电流 250A， 3个主触点我国生产的交流接触器常用的有 CJI0，CJI2，CJX1, CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被 CJ20 CJX系列产品取代。
上述系列产品一般具有三对常开主触点，常开、常闭辅助触点 各两对 直流接触器 常用的有CZO系列，分单极和双极两大类，常开、常闭辅助触点各 不超过两对除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC标准的交流接触器，下面作以简单介绍CJI2B-S系列锁扣接触器用于交流 50Hz,电压380V及以下、电流600A及以下的 配电电路中， 供远距离接通和分断电路用， 并适宜于不频繁地起动和停止交流电 动机具有正常工作时吸引线圈不通电、 无噪声等特点 其锁扣机构位于电磁系 统的下方 锁扣机构靠吸引线圈通电， 吸引线圈断电后靠锁扣机构保持在锁住位 置由于线圈不通电，不仅无电力损耗，而且消除了磁噪音由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80 年代初水平 它们主要供远距离接通和分断电路， 并适用于频繁地起动及控制交 流电动机3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可 靠性高等特点额定电压为220〜660V,额定电流为9〜630A如何选用交流接 触器？接触器的选用步骤 交流接触器的选用，应根据负荷的类型和工作参数合理选用 具体分为以下步骤： 1．选择接触器的类型 交流接触器按负荷种类一般分为一类、 二类、三类和四类，分别记为 AC1 、 AC2 、 AC3和AC4 一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电 阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止； 三类交流接触器 的典型用途是鼠笼型异步电动机的运转和运行中分断； 四类交流接触器用于笼型 异步电动机的起动、反接制动、反转和点动。
2．选择接触器的额定参数根据被控对象和工作参数如电压、 电流、 功率、频率及工作制等确定接触器的额 定参数1）接触器的线圈电压， 一般应低一些为好， 这样对接触器的绝缘要求可以降低， 使用时也较安全但为了方便和减少设备，常按实际电网电压选取2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可接触器类型可选用 CJIO、CJ20等3） 对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次/ min,运行于起动、点动、正反向制动、反接制动等状态，可 选用 CJI0Z、 CJI2 型的接触器 为了保证电寿命， 可使接触器降容使用 选用时， 接触器额定电流大于电机额定电流4） 对特重任务电机，如印刷机、镗床等，操作频率很高，可达 600〜12000次/ h,经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选 CJI0Z、 CJI2 等5） 交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器 的合闸冲击电流 一般地，接触器的额定电流可按电容器的额定电流的 1.5 倍选取，型号选 CJ10 CJ20等。
6） 用接触器对变压器进行控制时， 应考虑浪涌电流的大小 例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的 2倍选取接触器，型号选 CJI0、CJ20等7） 对于电热设备，如电阻炉、电热器等，负荷的冷态电阻较小，因此起动电流 相应要大一些选用接触器时可不用考虑 （起动电流），直接按负荷额定电流选取型号可选用CJI0、CJ20等8） 由于气体放电灯起动电流大、起动时间长，对于照明设备的控制，可按额定电流1.1〜1.4倍选取交流接触器，型号可选 CJI0、CJ20等9） 接触器额定电流是指接触器在长期工作下的最大允许电流，持续时间w 8h， 且安装于敞开的控制板上， 如果冷却条件较差， 选用接触器时， 接触器的额定电 流按负荷额定电流的 110%〜120%选取对于长时间工作的电机，由于其氧化膜 没有机会得到清除， 使接触电阻增大， 导致触点发热超过允许温升 实际选用时，可将接触器的额定电流减小 30%使用a） b） c）图1接融器的图形符号a）线圈b）主融点c）辅助融点X•消*B・fl&片去游离灭级极岔喪云（三极产品不注黏字） 一A,B改型产品.交谆痢孀设计序号z・莖任务 S芾钮扣额定电应（A ）□ OL 窜闭主时头数量 鬲开主羅头数总 C不希MWh触头C/22刊助触头 D平芾辅助触头D22稱甫助衲头继电器型号含义：一般国产继电器的型号命名由四部分组成：第一部分 +第二部分+第三部分+第四部分第一部分用字母表示继电器的主称类型。
JR----小功率继电器JZ----中功率继电器JQ----大功率继电器JC----磁电式继电器JU----热继电器或温度继电度JT----特种继电器JM----脉冲继电器JS——时间继电器JAG----干簧式继电器第二部分用字母表示继电器的形状特征W----微型X----小型C----超小型第三部分用数字表示产品序号用数字表示产品序号第四部分用字母表示防护特征F—封闭式M----密封式例如：JRX-13F （封闭式小功率小型继电器）JR ――小功率继电器X——小型13――序号。
