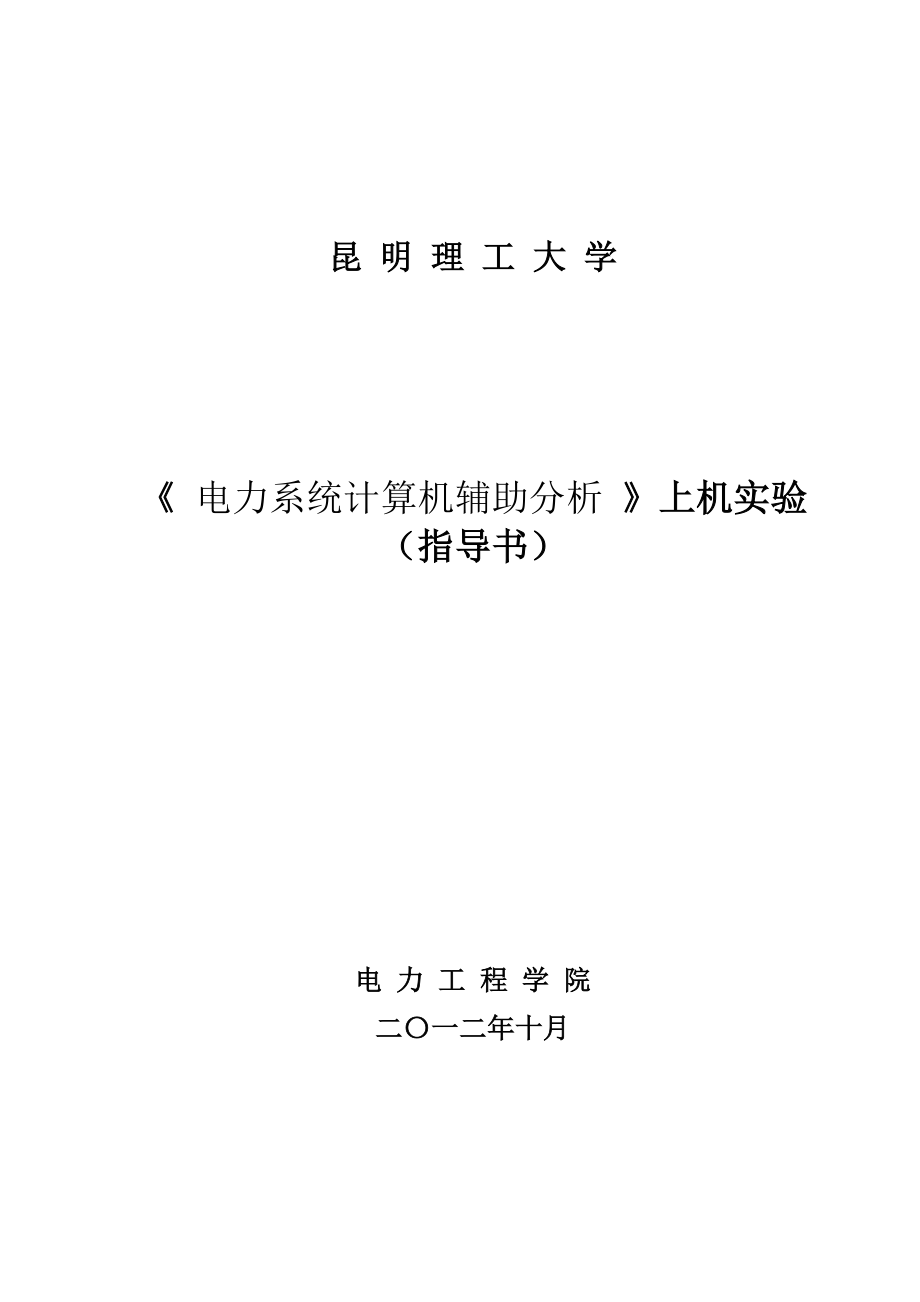

昆 明 理 工 大 学《 电力系统计算机辅助分析 》上机实验（指导书）电 力 工 程 学 院二〇一二年十月昆明理工大学 《电力系统计算机辅助分析》上机实验指导书目 录实验一 MATLAB软件的基本操作及程序的基本结构 1实验二 电力系统计算中常用的数值算法及电力网络的数学模型 4实验三 潮流计算 6实验四 短路电流计算 8实验五 静态稳定和暂态稳定计算 10附录： 学生实验报告表头格式 11实验一 MATLAB软件的基本操作及程序的基本结构上机实验目的1、 了解MATLAB软件的基本构成并熟悉集成界面菜单命令与各工作窗口；2、 掌握MATLAB的两种运行方式；3、 学习程序编辑器的使用，掌握常用数据类型与运算符；4、 掌握m文件的两种格式：脚本与函数；5、 掌握顺序结构、循环结构、分枝结构和程序流程控制语句；6、 掌握用M文件编辑器进行简单调试的方法7、 掌握用MATLAB绘制二维图形的基本方法预习要求1、利用图书馆和互联网资源，了解MATLAB软件的基本信息列举出MATLAB软件的主要特点和应用领域2、列出实现三种结构的和程序流程控制的关键字和语法规则；3、学习MATLAB函数的编写方法。
上机实验内容1、 启动MATLAB软件，识别出常用的四个窗口――命令窗口（Command Window）、历史命令窗口（Command History）、工作空间浏览器（Workspace Browser）2、 在用户盘上以自己的学号建立一个文件夹，并将该文件夹设置为当前工作路径3、 在命令窗口中执行“helpdesk”命令，仔细阅读MATLAB的联机帮助，了解该帮助系统的使用方法4、上机求解下面的电路问题，脚本文件已经给出已知某个ＲＣ电路的端电压的表达式为：区间时，试绘制电压的波形提示：在MATLAB的M文件编辑器中键入以下命令语句，并保存为ex2_1.m：％％％％％％％％％％％％％％％％％％％％％％％％％％％％％％％％％％％％％Clear,clc,closet=0:0.5:10;u=6*exp(-2*t);plot(t,u);title(‘RC电路的电压响应曲线’);xlabel(‘时间/s’);ylabel(‘电压/v’)grid%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%5、 对于如下电路图，已知V，，，，，画出和的波形 提示：写出的向量表达式用于的计算（写出串联段和并联段的阻抗，利用分压公式），写出和的幅值和相角就能写出波形表达式，设定波形的长度（四个周波）和采样频率（两点间隔）后作图。
注意画图时使用标题，横纵坐标及网格线等命令思考题及说明1、 MATLAB软件是什么？有什么特点？2、 怎样在命令窗口中进行简单的计算？3、 如何获得命令或函数的帮助文档？4、 脚本与函数有何异同？5、 MATLAB的数据类型与其它高级语言相比有何特点？6、 什么时候用for循环、什么时候用while循环？7、 MATLAB函数必须遵循的规则有哪些？报告要求及其它说明1、按实验报告格式进行提交；2、对验证的程序，报告必须包括应用过程和结果；3、对自行编制的程序，报告必须包括文件清单、流程图、源码、计算实例及结果4、结合思考题完成实验报告鼓励在报告的讨论部分提出对例程的修改方案实验二 电力系统计算中常用的数值算法及电力网络的数学模型上机实验目的1、掌握高斯消去法、因子表法求解线性方程组的基本原理；2、掌握牛顿拉夫逊法求解非线性方程组的基本原理；3、了解欧拉法及改进欧拉法求解微分方程的基本原理；1、 读懂课本中相应算法的实现例程；5、 掌握MATLAB针对上述算法提供的函数6、 掌握节点导纳矩阵和节点阻抗矩阵的生成算法；7、 掌握电力系统计算所需原始数据的准备过程；8、 了解节点优化编号的基本原理和算法。
预习要求1、 回顾《计算方法》中的基本理论，准备上述算法的计算流程图；2、 阅读课本中的相应程序，将各算法改编为独立的函数文件3、 读懂课本中的算法实现代码，将其改编为独立的函数文件；4、 整理课本例17.6的原始数据，设计成独立的数据文件；5、 查阅资料了解某一商用或开源电力系统仿真软件对原始数据文件的要求上机实验内容1、 用高斯消去法求解电路方程；I1I3I210Ω15Ω30Ω30Ω50Ω10V2、将图2.1中的电压源分别改为2V、4V、6V、8V时，用因子表进行求解，体会该算法带来的益处；3、用牛顿拉夫逊法求解如下非线性方程组，注意保留迭代过程中的中间值 4、 上机验证课本例17.6－17.8的计算结果；5、 设计系统变更时修改导纳矩阵的函数（参考课本P.323），并调试通过思考题1、高斯消去法与因子表法有何异同？2、什么是雅可比矩阵？3、MATLAB提供的计算函数如何使用？有何特点？4、 节点导纳阵与节点阻抗阵之间有何关系，二者之间如何转换？5、 网络矩阵的修改函数对电力系统计算有何作用？报告要求及其它说明1、 按实验报告格式进行提交；2、 提交各个自行封装的算法函数的文件清单、源码和调用规则；3、 说明原始数据文件的输入要求；4、 对验证的程序，报告必须包括应用过程和结果；5、 给出导纳矩阵修正函数的调用规则及其实现代码；。
实验三 潮流计算上机实验目的1、 掌握用N-L法计算潮流的基本原理和程序设计要点；2、 掌握用PQ分解法计算潮流的基本原理和程序设计要点预习要求1、 准备潮流计算前各种已知参数表格；2、 找出课本中两个潮流例程中实现相同功能的代码，设计合理的函数将其封装起来上机实验内容1、 上机验证课本例19.1和例19.2的计算结果；2、 将两种算法的程序计算程序进行合并，要求共用输入、输出部分，网络方程形成函数和线性方程组求解函数，并实现算法的人工选择；3、 根据实际的进度（可选择）进一步丰富潮流计算程序的功能，如网络修改、节点电压越限提示、支路过载提示等功能思考题1、 两种算法的收敛过程图中出现差异的原因是什么？2、 PQ分解法是如何利用电力系统特征的？3、 为什么PQ分解法在经过很大的简化后却不会降低计算结果的精度？4、 潮流计算中的平衡节点起什么作用？5、 为什么在用计算机对某网络初次进行潮流计算时往往是要调潮流，而并非任何情况下只一次送入初始值算出结果就行呢？要考虑什么条件？各变量是如何划分的？哪些可调？哪些不可调？报告要求及其它说明1、按实验报告格式进行提交；2、提供合并后计算程序的流程图与源代码；3、撰写合并后计算程序的使用说明；4、结合思考题完成实验报告。
鼓励在报告的讨论部分说明进一步丰富该计算程序的设想实验四 短路电流计算上机实验目的1、 掌握电力系统短路计算的基本原理及算法；2、 掌握计算机求取转移电抗的算法；3、 灵活掌握阻抗矩阵在短路计算中的应用预习要求1、 看懂课本的例程，将其划分为相对独立的模块；2、 设计一个新的计算流程，合并课本第18章例程的计算功能；3、 整理故障计算必需的已知条件上机实验内容1、 合并合并课本第18章例程即要求实现计算指定节点各种故障条件下，各支路的故障电流分布情况其中对于实用算法，可只提供计算电抗提示：尽量使用先前实验中已封装好的函数2、 用新程序验证第18章的各例题思考题1、 计算短路电流的目的是什么？2、 在计算短路电流时，是否用到了节点阻抗阵中的所有元素？据此，可以如何简化短路计算程序？3、 如果要以某一潮流分布情况作为短路计算的初值，如何考将潮流计算程序与短路计算程序联系起来？报告要求及其它说明1、按实验报告格式进行提交；2、提供合并后计算程序的流程图与源代码；3、撰写合并后计算程序的使用说明；4、结合思考题完成实验报告鼓励在报告的讨论部分说明进一步丰富该计算程序的设想实验五 静态稳定和暂态稳定计算上机实验目的1、 掌握简单电力系统稳定计算的基本原理；2、 掌握分段计算法的实现过程；3、 部分了解MATLAB矩阵分析、数值积分算法应用。
预习要求1、 看懂课本的例程；2、 用手工推导例20.1与例20.2的计算过程上机实验内容1、 上机验证例20.1与例20.2的计算结果；2、 用MATLAB数值工具箱中的函数（解微分方程、求特征值）替代例程中的相应部分，重复验证过程思考题1、 简单电力系统的稳定性计算方法可能应用于什么样的实际系统中？2、 MATLAB提供的算法有何特点？报告要求及其它说明1、按实验报告格式进行提交；2、提交计算原理的详细说明；3、提交修改后的源程序；4、结合思考题完成实验报告鼓励在报告的讨论部分进一步探讨更如何在单机无穷大系统中使用更详细的发电机及其控制系统的模型，或经典模型下的多机电力系统稳定性分析方法附录： 学生实验报告表头格式昆明理工大学 电力工程 学院学生实验报告实验课程名称： 《电力系统计算机辅助分析》 开课实验室： 年 月 日年级、专业、班学号姓名成绩实验项目 名 称电力系统计算中常用的数值算法指 导 教 师教 师 评 语 教师签名： 年 月 日 一、上机实验目的二、算法功能与原理三、程序流程四、过程记录五、源码及仿真结果六、讨论10。
