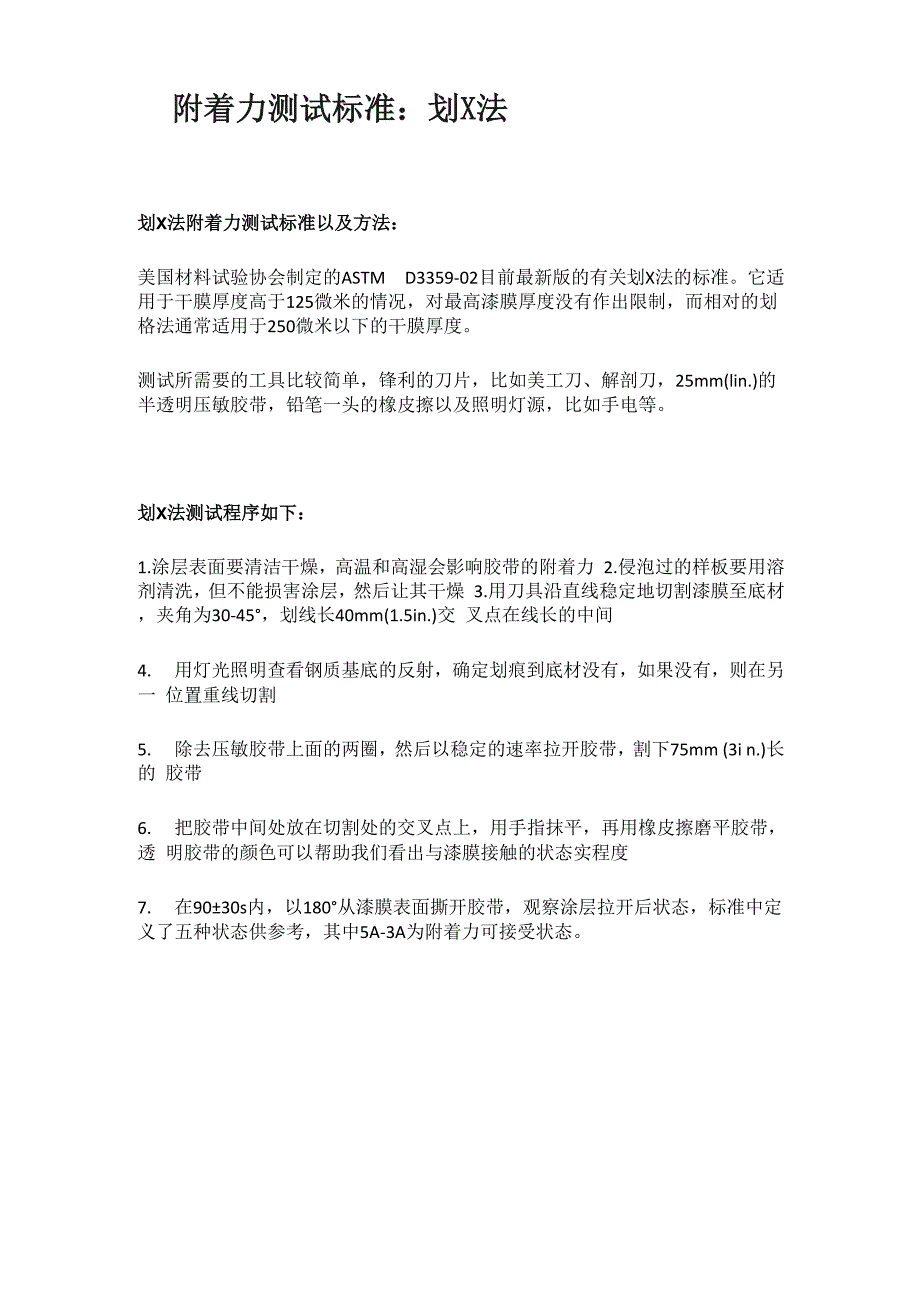

附着力测试标准：划X法划X法附着力测试标准以及方法：美国材料试验协会制定的ASTM D3359-02目前最新版的有关划X法的标准它适 用于干膜厚度高于125微米的情况，对最高漆膜厚度没有作出限制，而相对的划 格法通常适用于250微米以下的干膜厚度测试所需要的工具比较简单，锋利的刀片，比如美工刀、解剖刀，25mm(lin.)的 半透明压敏胶带，铅笔一头的橡皮擦以及照明灯源，比如手电等划X法测试程序如下：1.涂层表面要清洁干燥，高温和高湿会影响胶带的附着力 2.侵泡过的样板要用溶剂清洗，但不能损害涂层，然后让其干燥 3.用刀具沿直线稳定地切割漆膜至底材，夹角为30-45°，划线长40mm(1.5in.)交 叉点长的中间4. 用灯光照明查看钢质基底的反射，确定划痕到底材没有，如果没有，则在另一 位置重线切割5. 除去压敏胶带上面的两圈，然后以稳定的速率拉开胶带，割下75mm (3i n.)长的 胶带6. 把胶带中间处放在切割处的交叉点上，用手指抹平，再用橡皮擦磨平胶带，透 明胶带的颜色可以帮助我们看出与漆膜接触的状态实程度7. 在90±30s内，以180°从漆膜表面撕开胶带，观察涂层拉开后状态，标准中定 义了五种状态供参考，其中5A-3A为附着力可接受状态。
划X法的结果判定规则:5A：没有脱落或脱皮4A：沿刀痕有脱皮或脱落的痕迹3A：刀痕两边都有缺口状脱落达1.6mm2A:刀痕两边都有缺口状脱落达3.2mm1A:胶带下X区域内大部分脱落0A：脱落面积超过了 X区域。
