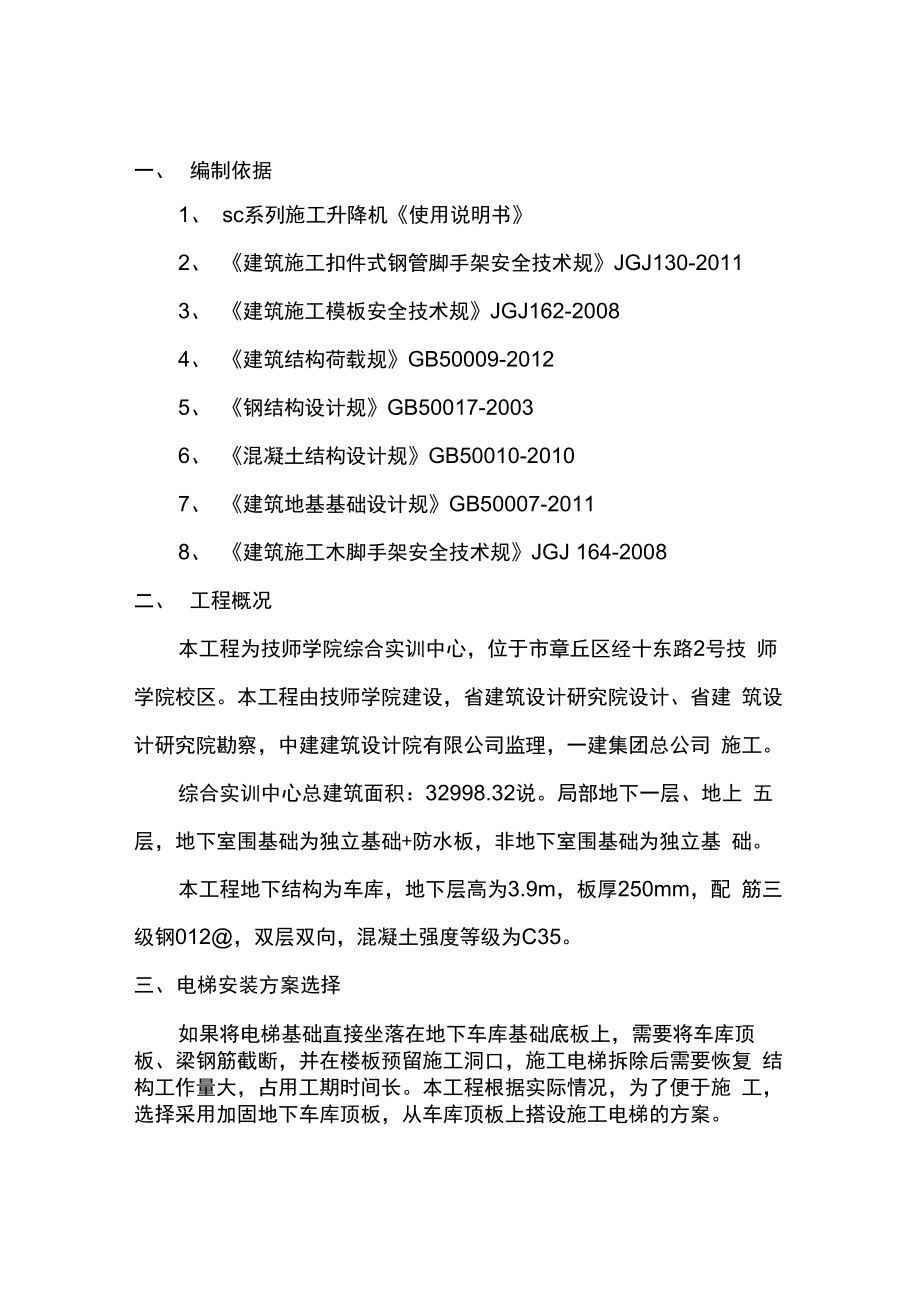

一、 编制依据1、 sc系列施工升降机《使用说明书》2、 《建筑施工扣件式钢管脚手架安全技术规》JGJ130-20113、 《建筑施工模板安全技术规》JGJ162-20084、 《建筑结构荷载规》GB50009-20125、 《钢结构设计规》GB50017-20036、 《混凝土结构设计规》GB50010-20107、 《建筑地基基础设计规》GB50007-20118、 《建筑施工木脚手架安全技术规》JGJ 164-2008二、 工程概况本工程为技师学院综合实训中心，位于市章丘区经十东路2号技 师学院校区本工程由技师学院建设，省建筑设计研究院设计、省建 筑设计研究院勘察，中建建筑设计院有限公司监理，一建集团总公司 施工综合实训中心总建筑面积：32998.32说局部地下一层、地上 五层，地下室围基础为独立基础+防水板，非地下室围基础为独立基 础本工程地下结构为车库，地下层高为3.9m，板厚250mm，配 筋三级钢012@，双层双向，混凝土强度等级为C35三、 电梯安装方案选择如果将电梯基础直接坐落在地下车库基础底板上，需要将车库顶板、梁钢筋截断，并在楼板预留施工洞口，施工电梯拆除后需要恢复 结构工作量大，占用工期时间长。
本工程根据实际情况，为了便于施 工，选择采用加固地下车库顶板，从车库顶板上搭设施工电梯的方案根据人防设计结构图纸设计：车库负一层等效静力荷载值为:75KN/说因施工电梯基础直接设置在车库顶板上，为使结构顶板不因受到 外加荷载而破坏，采用满堂支撑架对车库顶板进行加固卸载加则为 车库顶板在外来荷载作用下只作为传力层将电梯荷载传于顶板下扣 件式钢管脚手架体，再传于车库底板上，由底板及其下持力层地基来 承受施工电梯荷载施工电梯安装高度为30m四、 施工电梯安装位置本工程选用两台SC200/200双笼施工电梯根据工程实际情况， 为便于主楼的材料运输，确定施工电梯安装位置在B-5/B-J、B-5/B-C 轴详下图：五、 施工电梯支撑搭设体系（后附计算书）1、主要荷载计算计算参数：高度 H = 30m （按照安装最高高度计算）吊笼重量（包括传动机构）（双笼）G1=2x1800=3600kg夕卜笼重量G2=1100kg，对重重量(无)G3=0kg ;标准节(导架)重量 G4=20x148=2960kg额定载重 G5=2000x2=4000kg混凝土基础自重：G = 2400x( 5.7x46x0.7)=44049.6Kg安全系数Y=2基础所承受的荷载：静荷载(静荷载系数1.2)N1=(G1+G2+G3+G4+G5 +G)x9.8/1000x1.2=(3600+1100+0+2960+4000+44049.6)x9.8/1000 x1.2=655.14KN所承受的单位面积荷载：655.14/(5.7x4.6x0.7)=35.69KN 动荷载(动荷载系数1.4)，在额定重量上增加100%的冲击荷载、再加上吊笼重量和对重重量的50%。
双吊笼重：G1=2x1800kg ;吊笼载重：G5=2x2000kg ;对重重量G3=0kg ;制动时间t二0.5s ;运行速度v2 = 36m/min双吊笼重：G1=3600kg ;吊笼载重：G5=4000kg ;制动时间t二 0.5s ;运行速度v2 二 36m/mina = [(v2-v1)/t]=( 36/60 - 0 ) /0.5 二 1.2m/sF = [m (v2-v1)/t]x1.4 = max 1.4二(4000 + 3600x0.5 )x1.2x1.4x9.8/1000二95.49KN所承受的单位面积荷载：95.49/(5.7x4.6x0.7)=5.2KN总荷载：N=(N1 + F)y=( 655.14 + 95.49 )x2二 1501.26KN所承受的单位面积荷载：P=N/A=1501.26/(5.7x4.6x0.7)=81.79kN/m22、支撑架计算(后附计算书)1) 、支架搭设高度为3.9m，立杆的纵距b=0.50m，立杆的 横距l=0.50m，立杆的步距h = 1.50m立杆顶部U型支托用① 48.3mmx3.6mm钢管作为纵横向主次梁，将顶板顶紧平台底面钢 管的距离300mm ,立杆上端伸出至模板支撑点长度200mm。
沿支 撑体系外围周圈设置连续式剪刀撑2 )施工工艺为：抄平、放线-铺设槽钢-放置纵向扫地杆-逐 根树立立柱，随即与扫地杆扣紧f放置横向扫地杆并与立杆或扫地杆 扣紧—第一步纵向水平杆—第一步横向水平杆—抛撑—第二步横向 水平杆—第三、四步纵向水平杆和横向水平杆—接顶托—接木方—对 称禁固丝杠螺丝-架设剪刀撑-验收确保架体的刚度、强度、稳定 性符合要求，并办理验收手续3)、搭设要求：(1)、立杆纵横向间距应相等2 )钢管立柱底部设垫板和底座，顶部设可调支托，U型支 托与楞梁两侧间必须楔紧，其螺杆伸出钢管顶部不得大于200mm , 螺杆外径与立柱钢管径的间隙不得大于3mm，安装时保证上下同心3) 在立柱底距地面200mm高处，沿纵横水平方向按纵上 横下的程序设扫地杆可调支托底部的立柱顶端沿纵横向设置一道水 平拉杆扫地杆与顶部水平拉杆之间的间距，平均分配，在每一步距 处纵横向各设一道水平拉杆4) 立柱的扫地杆、水平拉杆、剪刀撑应采用0 48.3mmx 3.6mm钢管，用扣件与立柱扣牢扫地杆、水平拉杆采用对接，剪 刀撑采用搭接，搭接长度不得小于500mm,用两个旋转扣件分别在 离杆端不小于100mm处进行固定。
5) 、当立柱底部不在同一高度时，高处的纵向扫地杆向低处延 长不少于两跨，高低差不得大于1m，立柱距边坡上方边缘不得小于 0.5m6) 、立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱 的对接接头不得在同步，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/37）. 严禁将上段的钢管立柱与下段钢管立柱错开固定于水平 拉杆上3、施工电梯的防护措施1） 、施工电梯平台出口处安装1.85m高立开式工具化金属防护 门，安装在电梯平台出口处2） 平台两侧按照离平台面0.5m和1.1m高度要求设置两道防护 栏杆，并挂密目安全网封闭，平台外侧设置踢脚板，并挂楼层标识牌3） 、安全防护门表面刷蓝色油漆4） 、安全防护门的开关插销设计在外面一侧，从里面一侧无法开 关5） 、安全防护门应定期进行维护，损坏的及时维修6） 施工电梯附着放置在标高5.95m、14.65m、23.6m处各设 置一道7） 施工电梯脚手架的搭设施工电梯平台临边防护应用示意SS工电桶平台国手架平面希置圈钟^350L 吐总如 300.9汕i 1 n1%工琶战平告富立闊盟六、施工主要注意事项1首先应将施工电梯的位置尽量避开后浇带，如不能避开需将后浇带两边剔凿干净，加固牢固,从而不能使梁板在悬臂状态下受力，尽 量使上部荷载通过梁、板传至柱、剪力墙上共同受力。
2、电梯地脚、底座预埋准确（标高、定位）并与电梯基础钢筋连接 牢固，电梯基础与结构梁相重合处，可将梁上排筋，凿出四点，与基 础网片筋焊接牢固3、支架体系上部槽钢与混凝土面接触处，应将混凝土基面打磨平整， 不得有接茬错台使槽钢和基面紧密接触，不留缝隙，防止混凝土结 构局部受压变形4、支架立杆直接立于基础筏板上架体按设计尺寸搭设完整，节点 处连接牢固，横平竖直，传力明确，并按要求设立剪刀撑加固架体 搭设完成后，不得随意拆动，应加以维护，受力后随时注意观察架体 的稳定情况5、在结构出入处搭设随层通道平台及安全防护设施6、施工电梯安拆、使用严格按相关安全规程执行7、所有材料使用前必须检查其完好性，钢管壁厚、扣件、顶托、底 座的质量力学性能必须达到规定的要求8、扣件规格必须与钢管外径相同；扣件螺栓拧紧扭矩力不得小于40Nm ,并不大于65Nm ;节点处固定横向水平杆（或纵向水平杆） 剪刀撑、横向支撑等扣件的中心线主节点的距离不得大于150mm ; 对接扣件的开口必须在边侧或朝七、计算书扣件式钢管脚手架计算书依据规:《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2011《建筑施工模板安全技术规》JGJ 162-2008《建筑结构荷载规》GB50009-2012《钢结构设计规》GB50017-2003《混凝土结构设计规》GB50010-2010《建筑地基基础设计规》GB50007-2011《建筑施工木脚手架安全技术规》JGJ 164-2008计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为3.9m，立杆的纵距b=0.40m，立杆的横距l=0.40m，立杆的步距 h=1.50m脚手板自重0.30kN/m2，栏杆自重0.15kN/m，材料最大堆放荷载15.00kN/m2，施工活荷载 15.00kN/m2Da图落地平台支撑架立面简图 \ □ a □图落地平台支撑架立杆稳定性荷载计算单元采用的钢管类型为^48x3.0钢管惯性矩计算采用I二n(D4-d4)/64 ,抵抗距计算采用W=n(D4-d4)/32D一、 基本计算参数［同上］二、 纵向支撑钢管的计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩W = 4.49cm3 ；截面惯性矩I = 10.78cm4 ；J.色 £纵向钢管计算简图1. 荷载的计算:(1)脚手板与栏杆自重线荷载(kN/m):q1 =0.000+0.300x0.200=0.060kN/m⑵堆放材料的自重线荷载(kN/m):q21 = 15.000x0.200=3.000kN/m⑶施工荷载标准值(kN/m):q22 = 15.000x0.200=3.000kN/m经计算得到，活荷载标准值q2 = 3.000+3.000=6.000kN/m2. 抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算 公式如下：最大弯矩计算公式如下：最大支座力计算公式如下：N= l.lg^ +L2qJ静荷载 q1 = 1.20x0.060=0.072kN/m活荷载 q2 = 1.40x3.000+1.40x3.000=8.400kN/m最 大 弯 矩Mmax=(0.10x0.072+0.117x8.400)x0.4002=0.158kN.m最大支座力 N = (1.1x0.072 + 1.2x8.40)x0.40=4.064kN抗弯计算强度 f=0.158x106/4493.0=35.26N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求！3. 挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:=阿盖乜屈嘉7静荷载 q1 = 0.060kN/m活荷载 q2 = 3.000+3.000=6.000kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677x0.060+0.990x6.000)x400.04/(100x2.06x105x107831.2)=0.069mm纵向钢管的最大挠度小于400.0/150与10mm,满足要求！三、横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算集中荷载P取纵向板底支撑传递力，P=4.06kN1.1 1( 40 0―1—*00' 40 0 |AB.05 kN -.OSIeH 4.(KkN -.CSKN 06KN
1. 静荷载标准值包括以下容：⑴脚手架钢管的自重(kN):NG1 = 0.088x3.900=0.343kN钢管的自重计算参照《扣件式规》附录A满堂架自重标准值，设计人员可根据情况修改2)栏杆的自重(kN):NG2 = 0.150x0.400=0.060kN⑶脚手板自重(kN):NG3 = 0.300x0.400x0.400=0.048kN (4)堆放荷载(kN):NG4 = 15.000x0.400x0.400=2.400kN经计算得到，静荷载标准值 NG = NG1+NG2+NG3 + NG4 = 2.851kN2. 活荷载为施工荷载标准值产生的荷载经计算得到，活荷载标准值NQ = 15.000x0.400x0.400=2.400kN3. 不考虑风荷载时，立杆的轴向压力设计值计算公式N = 1.20NG + 1.40NQ六、立杆的稳定性计算不考虑风何载时，立杆的稳定性计算公式0其中N —-立杆的轴心压力设计值，N = 6.78kN-轴心受压立杆的稳定系数由长细比10/i查表得到•i -计算立杆的截面回转半径(cm) ; i - 1.60A立杆净截面面积(cm2) ; A - 4.24W— 立杆净截面抵抗矩(cm3) ; W = 4.490 -钢管立杆抗压强度计算值(N/mm2);[f]——-钢管立杆抗压强度设计值，[f] = 205.00N/mm2 ;10计算长度(m);参照《扣件式规》2011，由公式计算l0 = kuhk —— 计算长度附加系数，按照表5.3.4取值为1.155；u —— 计算长度系数，参照《扣件式规》附录:表；u = 2.335 a ——立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.20m；h 脚手架步距；h = 1.50m ;计算结果：IO=4.O45m 入=4045/16.0=253.705允许长细比(k 取1)入0=253.705/1.155=219.658 <250 长细比验算满足要求!屮=0.114o=6781/(0.114x424) = 140.588N/mm2,立杆的稳定性计算 o <[f],满足要求！模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐 患。
模板支撑架计算满足要求！技师学院综合实训中心施工电梯安装支撑方案建设单位：技师学院综 合实训中心施工单位：一建集总 公司编 制 人：勇 编制时间：2017 年7月 30 日。
