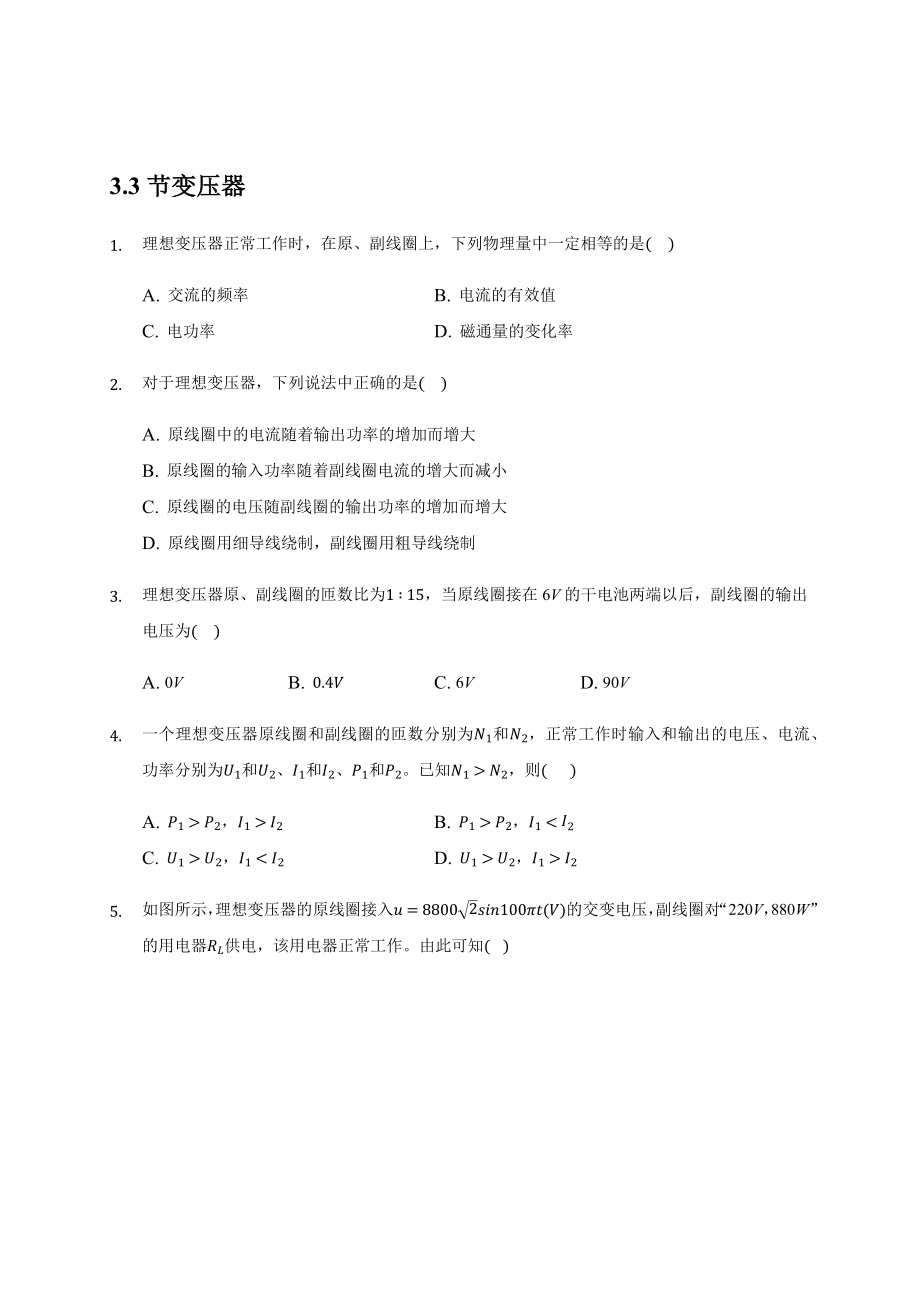

3.3节变压器1. 理想变压器正常工作时，在原、副线圈上，下列物理量中一定相等的是( )A. 交流的频率 B. 电流的有效值C. 电功率 D. 磁通量的变化率2. 对于理想变压器，下列说法中正确的是( )A. 原线圈中的电流随着输出功率的增加而增大B. 原线圈的输入功率随着副线圈电流的增大而减小C. 原线圈的电压随副线圈的输出功率的增加而增大D. 原线圈用细导线绕制，副线圈用粗导线绕制3. 理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的干电池两端以后，副线圈的输出电压为( )A. 0V B. 0.4V C. 6V D. 90V4. 一个理想变压器原线圈和副线圈的匝数分别为N1和N2，正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2已知N1>N2，则( )A. P1>P2，I1>I2 B. P1>P2，I1U2，I1U2，I1>I25. 如图所示，理想变压器的原线圈接入u=88002sin100πt(V)的交变电压，副线圈对“220V，880W”的用电器RL供电，该用电器正常工作。
由此可知( )A. 原、副线圈的匝数比为402∶1 B. 交变电压的频率为100HzC. 原线圈中电流的有效值为4A D. 变压器的输入功率为880W6. 如图所示，理想变压器的初级线圈接交流电源，次级线圈接阻值为R的负载电阻若与初级线圈连接的电压表V1的示数为U1，与初级线圈连接的电压表V2的示数为U2，且U2 两线圈的电阻均可忽略不计闭合电源开关，他发现小灯泡发光很微弱为了适当提高小灯泡的亮度，下列方法可行的是( )A. 适当减少线圈a的匝数 B. 适当减少线圈b的匝数C. 将交流输出电压适当减小 D. 将线圈a改接在直流输出端9. 某小组用如图甲所示的可拆变压器探究变压器原、副线圈两端的电压与匝数之间的关系，在实验时组装的变压器如图乙所示在铁芯上原、副线圈接入的匝数分别为n1=800匝和n2=200匝，原线圈两端与正弦式交流电源相连，用交流电压表测得原、副线圈两端的电压分别为10V和0.8V，这与其他小组的正确实验结论明显不一致对于这个小组实验结论出现明显偏差的原因，最有可能的是( )A. 副线圈的匝数太少 B. 副线圈的电阻太小C. 原线圈的匝数太多，电阻过大 D. 没有将铁芯B安装在铁芯A上10. 如图所示的理想变压器在工作时，要想增大原线圈的输入电流，可以采用的方法是( )A. 增加初级的匝数 B. 增加次级的匝数C. 滑动变阻器的滑片向a端滑动 D. 滑动变阻器的滑片向b端滑动11. 如图所示，理想变压器原、副线圈的匝数分别为n1、n2，原、副线圈两端的电压分别为U1、U2，通过原、副线圈中的电流分别为I1、I2。 若保持n1、n2和U1不变，且闭合开关S后两灯泡均能发光，则下列说法中正确的是( )A. I2=n2n1I1B. U2=n2n1U1C. 开关S由闭合变为断开，U2将变大D. 不论开关S闭合或断开，始终有U1I1=U2I2的关系12. 如图所示①、②两电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V若分别在c、d两端与g、h两端加上110V的交流电压则a、b间与e、f间的电压分别为( )A. 220V，220V B. 220V，110V C. 110V，110V D. 220V，013. 一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图所示设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则( )A. U=66V，k=19 B. U=22V，k=19C. U=66V，k=13 D. U=22V，k=1314. 在图(a)所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10Ω，R3=20Ω，各电表均为理想电表。 已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示下列说法正确的是( )A. 所用交流电的频率为50Hz B. 电压表的示数为100VC. 电流表的示数为1.0A D. 变压器传输的电功率为15.0W15. 理想变压器原线圈1接U1=220V的交流电压，副线圈2的输出电压U2=6V，电流I2=4A，副线圈3输出电压为U3=250V，电流I3=0.4A，如图所示若n2=24匝，试求：(1)原线圈中电流I1；(2)副线圈n3匝数16. 一含有理想变压器的电路如图所示，图中电阻R1，R2和R3的阻值分别为3Ω ，1Ω ，4Ω ，A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I该变压器原、副线圈匝数比为( )A. 2 B. 3 C. 4 D. 517. 如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头，在原线圈上加一电压为U的正弦交流电，则( )A. 保持Q的位置不动，将P向上滑动时，电流表读数变大B. 保持Q的位置不动，将P向上滑动时，电流表读数变小C. 保持P的位置不动，将Q向上滑动时，电流表读数变大D. 保持P的位置不动，将Q向上滑动时，电流表读数变小18. 下面是4种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220V，40W”，当灯泡所消耗的功率都调至20瓦时，下列哪种台灯消耗的功率最小( )A. B. C. D. 答案和解析1. ACD2. A3. A4. C5. D6. CD7. BCD8. A9. D10. BD11. BD12. B13. A14. AD15. (1)3155A；.(2) B17. BC18. C。
两线圈的电阻均可忽略不计闭合电源开关，他发现小灯泡发光很微弱为了适当提高小灯泡的亮度，下列方法可行的是( )A. 适当减少线圈a的匝数 B. 适当减少线圈b的匝数C. 将交流输出电压适当减小 D. 将线圈a改接在直流输出端9. 某小组用如图甲所示的可拆变压器探究变压器原、副线圈两端的电压与匝数之间的关系，在实验时组装的变压器如图乙所示在铁芯上原、副线圈接入的匝数分别为n1=800匝和n2=200匝，原线圈两端与正弦式交流电源相连，用交流电压表测得原、副线圈两端的电压分别为10V和0.8V，这与其他小组的正确实验结论明显不一致对于这个小组实验结论出现明显偏差的原因，最有可能的是( )A. 副线圈的匝数太少 B. 副线圈的电阻太小C. 原线圈的匝数太多，电阻过大 D. 没有将铁芯B安装在铁芯A上10. 如图所示的理想变压器在工作时，要想增大原线圈的输入电流，可以采用的方法是( )A. 增加初级的匝数 B. 增加次级的匝数C. 滑动变阻器的滑片向a端滑动 D. 滑动变阻器的滑片向b端滑动11. 如图所示，理想变压器原、副线圈的匝数分别为n1、n2，原、副线圈两端的电压分别为U1、U2，通过原、副线圈中的电流分别为I1、I2。
若保持n1、n2和U1不变，且闭合开关S后两灯泡均能发光，则下列说法中正确的是( )A. I2=n2n1I1B. U2=n2n1U1C. 开关S由闭合变为断开，U2将变大D. 不论开关S闭合或断开，始终有U1I1=U2I2的关系12. 如图所示①、②两电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V若分别在c、d两端与g、h两端加上110V的交流电压则a、b间与e、f间的电压分别为( )A. 220V，220V B. 220V，110V C. 110V，110V D. 220V，013. 一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图所示设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则( )A. U=66V，k=19 B. U=22V，k=19C. U=66V，k=13 D. U=22V，k=1314. 在图(a)所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10Ω，R3=20Ω，各电表均为理想电表。
已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示下列说法正确的是( )A. 所用交流电的频率为50Hz B. 电压表的示数为100VC. 电流表的示数为1.0A D. 变压器传输的电功率为15.0W15. 理想变压器原线圈1接U1=220V的交流电压，副线圈2的输出电压U2=6V，电流I2=4A，副线圈3输出电压为U3=250V，电流I3=0.4A，如图所示若n2=24匝，试求：(1)原线圈中电流I1；(2)副线圈n3匝数16. 一含有理想变压器的电路如图所示，图中电阻R1，R2和R3的阻值分别为3Ω ，1Ω ，4Ω ，A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I该变压器原、副线圈匝数比为( )A. 2 B. 3 C. 4 D. 517. 如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头，在原线圈上加一电压为U的正弦交流电，则( )A. 保持Q的位置不动，将P向上滑动时，电流表读数变大B. 保持Q的位置不动，将P向上滑动时，电流表读数变小C. 保持P的位置不动，将Q向上滑动时，电流表读数变大D. 保持P的位置不动，将Q向上滑动时，电流表读数变小18. 下面是4种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220V，40W”，当灯泡所消耗的功率都调至20瓦时，下列哪种台灯消耗的功率最小( )A. B. C. D. 答案和解析1. ACD2. A3. A4. C5. D6. CD7. BCD8. A9. D10. BD11. BD12. B13. A14. AD15. (1)3155A；.(2) B17. BC18. C。
