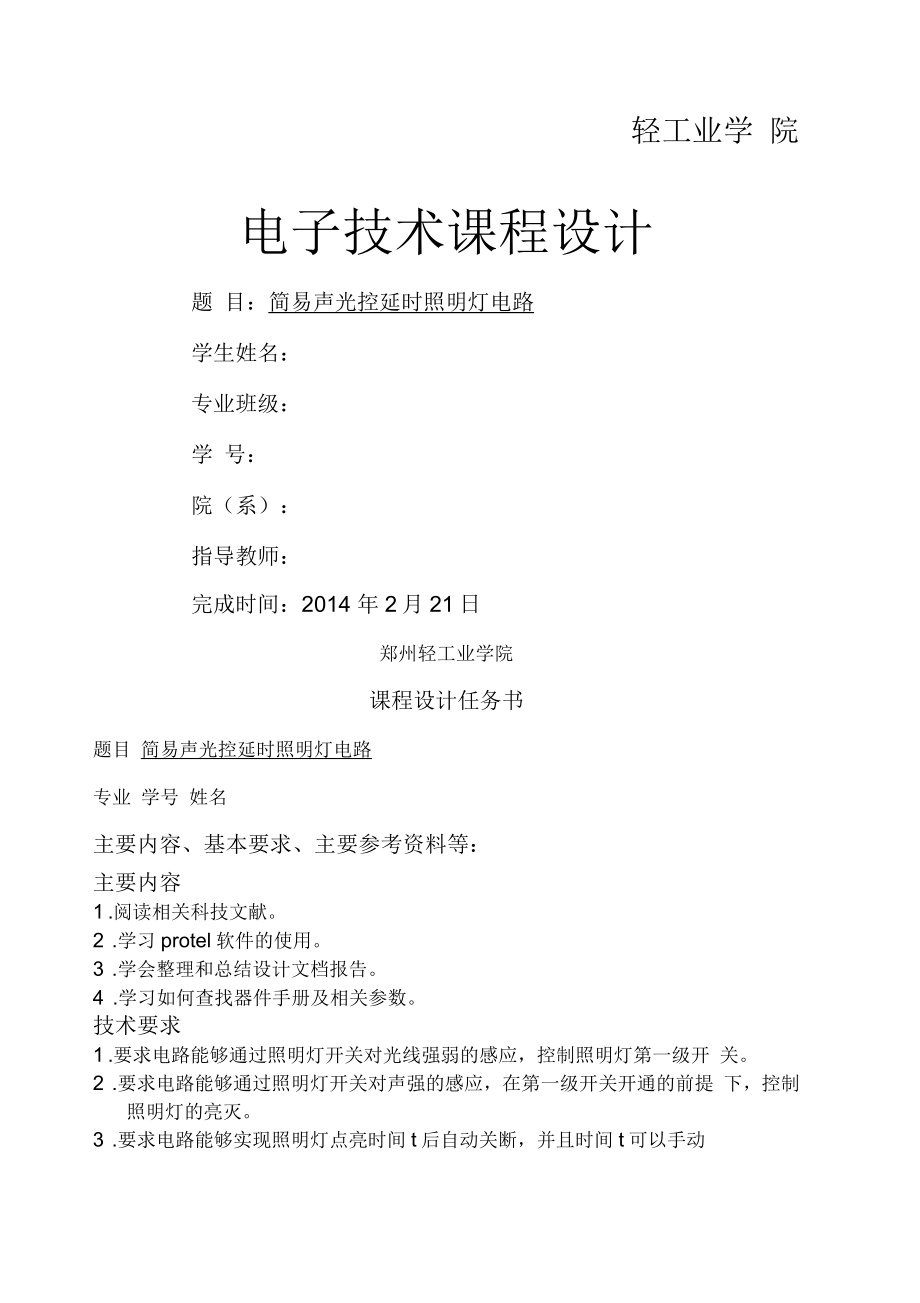

轻工业学 院电子技术课程设计题 目：简易声光控延时照明灯电路学生姓名： 专业班级： 学 号：院（系）：指导教师：完成时间：2014 年2月21日郑州轻工业学院课程设计任务书题目 简易声光控延时照明灯电路专业 学号 姓名主要内容、基本要求、主要参考资料等：主要内容1 .阅读相关科技文献2 .学习protel软件的使用3 .学会整理和总结设计文档报告4 .学习如何查找器件手册及相关参数技术要求1 .要求电路能够通过照明灯开关对光线强弱的感应，控制照明灯第一级开 关2 .要求电路能够通过照明灯开关对声强的感应，在第一级开关开通的前提 下，控制照明灯的亮灭3 .要求电路能够实现照明灯点亮时间t后自动关断，并且时间t可以手动调节4 .要求电路如果在照明灯点亮期间又有新的声源出现，照明灯应重新通电 时间t主要参考资料1 .何小艇，电子系统设计，浙江大学出版社， 2001年6月2 .姚福安，电子电路设计与实践，山东科学技术出版社，2001年10月3 .王澄非，电路与数字逻辑设计实践，东南大学出版社，1999年10月4 .李银华，电子线路设计指导，北京航空航天大学出版社，2005年6月5 .康华光，电子技术基础，高教出版社， 2003完成期限：2014年2月21日指导教师签章：专业负责人签章：2014年2月16日摘要本设计主要目的是设计简易声光控延时照明灯电路，介绍其组成、性能及工作原理，给出各电路原理图及元件参数选择。
该电路节电效果十分明显，白天光照好，不管过路者发出多大声音，都不会使灯泡发亮夜晚光暗，电路的驻极式传声器只要检测到有声响，就会自动点亮为行人照明，过段时间后又自动熄灭，节能节电本电路采用两级控制（光线强弱的感应与声强的感应） 光控电路是根据光线的强弱来优先决定电灯的亮灭该电路可以对声控延时电路进行控制，在白天光线较强时，光控电路输出低电平将声控电路封锁；在晚上光线较弱时，光控电路输出高电平，则声控功能打开声控电路中采用了双三极管构成的放大电路，将MIC转化的电信号连续放大，通过延时电路控制灯亮及灯亮的时间随着现代智能建筑技术的快速发展，智能照明控制技术越来越显现出重要的作用它区别于以开关量、手动为主的照明控制方式，具有节能环保、安全稳定、使用灵活等特点在日常生活中，这种延时照明控制灯能有效地消除长明灯、节约电能，可广泛用于楼梯、走廊、路灯和厕所等场所的照明关键字：声控电路 / 光控电路 / 可重复触发单稳电路?1.概述2 .系统总体方案设计 系统模块电源电路 2光控电路 3声控电路 3延时控制电路 5照明灯开关电路 63 .元器件选型 8主要器件介绍 8元器件清单 10结论与个人总结 11参考文献 12附录 131 .概述该电路采用两级控制（光线强弱的感应与声强的感应）。
光线强时，光敏电 阻R8的阻值很小，使得555定时器的复位端4为低电平，不管其他输入端的状 态如何，输出端（3端）为低电平，晶闸管断开，电灯不亮；光线弱时，光敏电 阻R8的阻值变大，555定时器的复位端4为高电平，555可正常工作；当有声音 信号时,可通过驻极式话筒接收处理成交变信号经 Q1、Q2放大后,由比较器LM311 处理成脉冲信号加到555的触发端2脚，2脚触发时，晶闸管导通，电灯点亮； 555和RS R6 C& Q3等组成可重复触发单稳电路；通过电容 C6充电放电的过 程达到延时的效果，定时时间 Tw=*（R5+R6）*C6,时间可通过调节R6的大小来控 制；通过555的3端控制双向晶闸管VS的控制极的导通和截止，来达到控制照 明灯的目的2 .系统总体方案设计系统模块 简易声光控延时照明电路的总体框图为：照明灯开关对光线强弱的感应，作为 控制照明灯第一级开关，所以通过光敏电阻的阻值大小来控制 555的复位输入端 的电平，从而实现只有在夜晚时 555才能正常工作；选择合适的偏置电阻 R2、 R4,使得Q1、Q2均工作在放大区，且 Q2的静态Vce大于4V,这样，在第一级 开关开通的前提下，无声音时，555输出端为0,有声音时，经过MIC转换成电 信号，经Q1、Q2放大，比较器LM311处理成脉冲波，在其出现下降沿时 ,555 触发端2端输入0,输出端为高电平；通过 R5 R& C6完成电路的延时控制； 通过555输出端3端来控制双向晶闸管的控制极，实现电灯的点亮与否。
电源电路220V 市电经过变压器转化为12V的交流电，再经过整流桥整流，电容滤波， 三端稳压集成电路稳压转化为+12V的直流电压滤波由电解电容 C1完成，电容 C2、C4可除去一些高频干扰，电解电容 C3可在进一步过滤信号的同时储存一些 能量， 在负载电流突然变大时释放 选择电解电容时要确保其耐压值不能小于施加在两端的电压，否则电解电容极易发生爆炸所以电解电容C1选用25V、2200uF 的，C3选用16V、1000uF的，正常情况下它们两端的电压都不会超过其耐压值光控电路在白天时，由于光敏电阻 MG45S值远小于100K,所以，555定时器的复位 端4端为低电平，555不工作，当夜晚时，MG45S伯^勺为1M此时4端为高电 平， 555可以正常工作，所以，光控控制电路对电路起总控制作用声控电路MIC 接收到足够的声强时，电路产生谐振并输出一个微弱脉冲，从而将声音 信号转换为交流电信号MIC输出信号是一个非常微弱的信号，为了后续电路能够对声强信号进行处理，必须加入信号放大电路图中所示信号放大电路是由电阻R1— R4、 Q1、 Q2和 C5 构成，电路中采用了双三极管构成的放大电路，这样可以使电路的放大的倍数比单管放大电路的倍数增加一定倍数，从而得到适合的信号。
R3和R4为放大电路的集电极偏置电阻，C5 为放大电路的滤波电容通过选取合适的R3、 R4，确保Q1、Q2工作在放大区，使得Q2的静态工作点Vce约为,R10、R11为分压电 阻，为LM311比较器的3端提供4V的电压，当无声响时，LM311比较器的输出 端7端，输出为12V的高电平，当有声响时，MIC将声音信号转换为交流电信号， 在其负半周期，使得Q2的Vce小于4V,使得LM311比较器的输出端7端，输出 为 0， 7 端接 555 的触发端 2 端，从而实现了对555 的控制 Multisim 仿真） 延时控制电路延时控制电路的核心部分是555 定时器， 555集成电路时一种非常有用的，并且应用十分灵活的集成电路定时器共有8 个引脚，引脚 1 为接地端，引脚 8为电源端，引脚 2 为触发电平端，引脚 3 为输出端，引脚 4 为复位端，引脚 5 为控制电平端，引脚 6 为阀值输入端，引脚 7 为放电端从功能表中可以看出：555集成电路通过改变THRESH TRIG端的电压值，来影响输出端和放电端的状态； 同时它还具有储存信号的功能， 因此 555 集成电路的应用十分广泛 需注意 是控制电平端CONT当它接入任意电压 Vcv时，THRE守口 TRIG端的变化分界点就不再是 2/3Vcc 和 1/3Vcc,而是 Vcv 和 1/2Vcv。
如上图，延时控制电路包括两部分：第一部分是由三极管和比较器构成的触发信 号产生电路；第二部分是由555定时器构成的可重复触发的单稳态电路首先，声强信号处理电路的输出信号接三极管 Q1的基极因为MIC接收到 了足够大的声强后，转化后的交流信号经Qt Q2放大后，使得Q2的Vce经过比 较器的作用后，比较器的输出端7端接入555集成电路的TRIG端作为触发电平555集成电路构成的可重复触发的单稳态电路处于稳态时，Vthr>(2/3)Vcc,Vtrig>(1/3)Vcc,输出端为 0,放电管导通当 Vtrig=0 时，电路进入暂稳态，此时输出端为 1,放电管截止同时直流电源通过电阻 R5 R6 对电容C6充电，使得Vthr的值渐渐上升，当Vthr的值大于(2/3) Vcc时，电 路重新进入稳态，，输出端为0,放电管导通电路暂稳态的持续时间，即 C6的 充电时间取决于电阻RS R6和电容C6的数值，其计算公式为：t=Tw=* (R5+R6)*C6 所以 11s<=Tw<=33s在电容C6充电期间，在Vthr未充到2/3Vcc之前，如果MIC又接收到声音信号， 则三极管Q3导通，电容将再次放电，输出仍然维持在暂稳态，满足了电路如果 在照明灯点亮期间又有新的声源出现，照明灯应重新通电时间t的要求。
照明灯开关电路555的输出端3端接在双向晶闸管的控制极，R9为限流电阻，当3端为高电 平时，品闸管的控制极导通，电灯点亮，当 3端为0时，控制极断开，由于为交 流电，当电灯两端电压为0时，电灯熄灭，需要控制极重新触发3 .元器件选型主要器件介绍LM311LM311比较器的1脚二地，4脚二电源V-, 8脚二电源V+, 2脚=输入+,3脚二输 入-,7脚二输出.5脚二平■衡,6脚二平衡/选通.电源电压 最大:36V;电源电压 最 小:5V,因为其是OC俞出（集电极开路），所以输出端接电阻才能正常工作NE555555 定时器是一种应用极为广泛的中规模集成电路 该电路使用灵活、方便, 只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器因而广泛用于 信号的产生、变换、控制与检测555集成电路的引脚图阀值输入THRES触发输入TRIG复位端输出端Q放电管OUT任意值任意值00导通BCR1AM-8P(1A因为电灯的工作电压为 220V的市电，所以选择双向晶闸管400V),双向晶闸管在结构上相当于两个单向晶闸管的反向并联，但只有一个控制极鉴于双向晶闸管的特殊结构，无论在阳极和阴极间接入何种特性的电压， 只 要控制极上加上一个触发脉冲（不论极性），都可以使双向晶闸管导通。
双向晶闸管广泛应用于工业、交通、家用电器灯领域，可实现交流调压、电机调速、交流开关、温度控制、台灯调光等多种电路功能元器件清单结论与个人总结通过这次符号类别数目简易声光控延R1、R1110K2时照明灯的设R21计，我收获很多从开始看到R322K1题目时的无从R42K1卜手，到查找相R5100K1关的电路书籍和器件手册，慢R6电位器（200K）1慢摸索、分析和R7200K1同学一块讨论，R8光敏电阻MG451到最终完成这次设计，巩固了R9KR121K2以前学过的知R1020K1识，培养J自己C125V 2200uF1思考、分析、设计、制作和检查C21电路的能力，同C316V 1000uF1时学会了用不C4C72同的兀器件来组成电路实现 中比较分析而C51相同的功能，从 确定最优的设C6100uF1Q1、Q2三极管90132计组合也使我Q3三极管90121更加熟悉了altiumT1（220V/12V 变压器）1designer 软件D11N40014的使用，同时也VR1MC78L12CP1学会了用multisim 仿真MICCRZ-29主极式传声器1软件检验一些U1NE5551电路设计的正U2LM31化较器1确与否，增强了电路的可靠性。
VSBCR1AM-8P1通过这次设计，LAMP220V 5W丁泡1使我更好的利用了图书馆资源和网络资源进行自主学习探索，对常见的集成电路器件的功能和引脚接法有了 进一步的了解和认识，这让我明白了阅读查找文献的重要性，平时多积累知识， 真正到了用的时候，才会得心应手同时，也让我看到了自己的不足由于英文不是太好，看数据手册和使用软件有些困难， 这方面需要提高； 知道的的元器件太少， 好多常用元器件需要掌握；由于平时只注重理论，没有灵活思考，在遇到问题时，不知从哪入手感谢老师给我这次机会， 让我学到了很多实用的知识， 锻炼了自己动手实践和思考的能力， 认识到自身存在的不足 通过这次设计的感悟， 我相信这是我的一个新的起点，以后我能更好的在思考中学习，在实践中进步参考文献1．何小艇，电子系统设计，浙江大学出版社， 2001 年 6 月2．姚福安，电子电路设计与实践，山东科学技术出版社，2001 年 10 月3．王澄非，电路与数字逻辑设计实践，东南大学出版社，1999年 10 月4．李银华，电子线路设计指导，北京航空航天大学出版社， 2005年 6 月5．康华光，电子技术基础，高教出版社， 2003年6. 杨欣 ，电子设计从零开始第2 版，清华大学出版社， 2005年 10 月7. 杨承毅，图表新说元器件，人民邮电出版社，2013年 1 月8. 李响初，实用电子控制线路200 例，中国电力出版社， 2009年 3月9. 石磊， Altium 电路设计，清华大学出版社，2009年 11 月10. 许晓华， Multisim10 计算机仿真及应用，清华大学出版社， 2011 年 9 月附录简易声光控延时照明灯kj占 二口口nrH §p 科目口A口□331WTV四口SDNVnVH 心人□2iA上 占 杵S。
