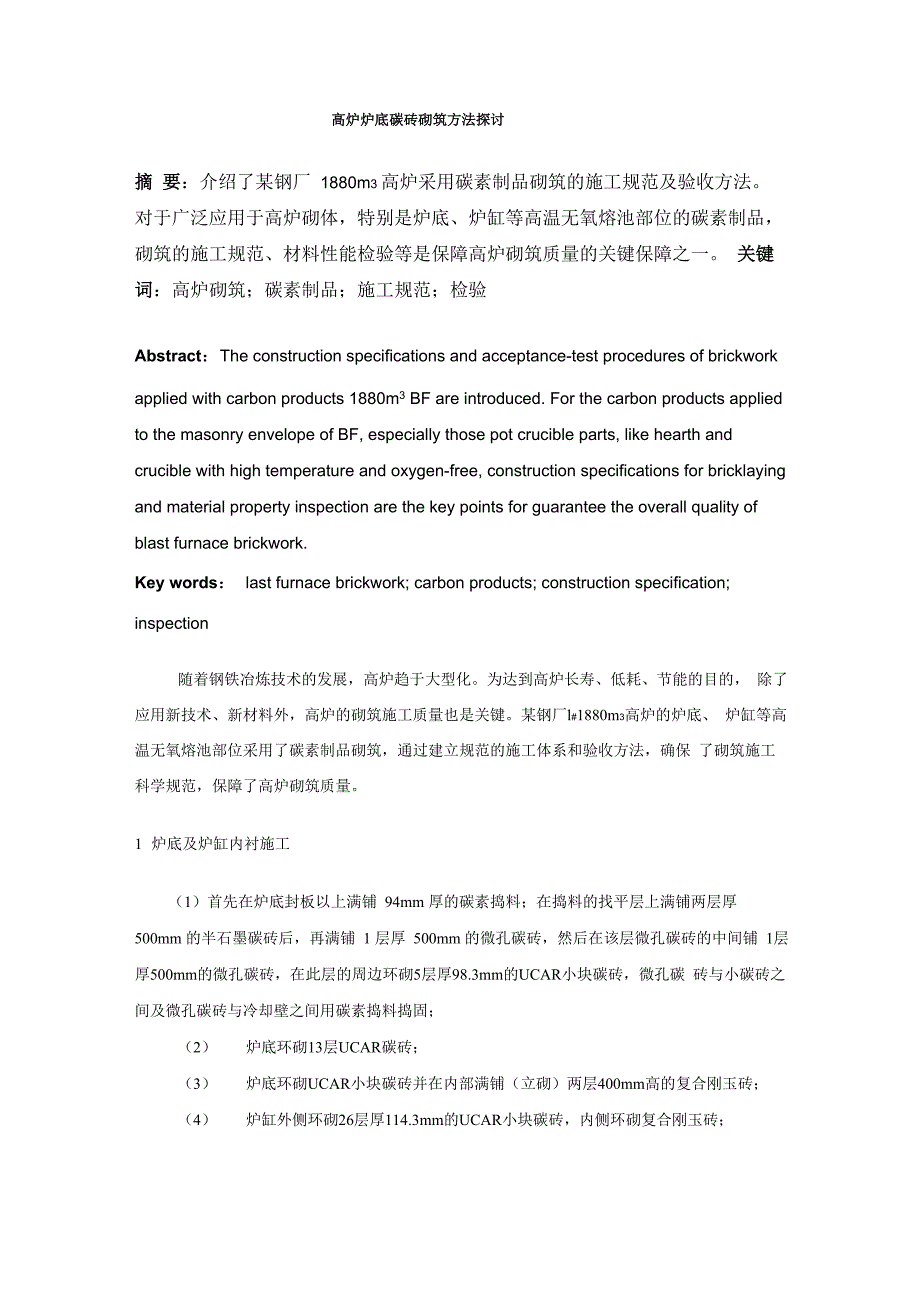

高炉炉底碳砖砌筑方法探讨摘 要：介绍了某钢厂 1880m3 高炉采用碳素制品砌筑的施工规范及验收方法 对于广泛应用于高炉砌体，特别是炉底、炉缸等高温无氧熔池部位的碳素制品， 砌筑的施工规范、材料性能检验等是保障高炉砌筑质量的关键保障之一 关键词：高炉砌筑；碳素制品；施工规范；检验Abstract：The construction specifications and acceptance-test procedures of brickwork applied with carbon products 1880m3 BF are introduced. For the carbon products applied to the masonry envelope of BF, especially those pot crucible parts, like hearth and crucible with high temperature and oxygen-free, construction specifications for bricklaying and material property inspection are the key points for guarantee the overall quality of blast furnace brickwork.Key words： last furnace brickwork; carbon products; construction specification; inspection随着钢铁冶炼技术的发展，高炉趋于大型化。
为达到高炉长寿、低耗、节能的目的， 除了应用新技术、新材料外，高炉的砌筑施工质量也是关键某钢厂l#1880m3高炉的炉底、 炉缸等高温无氧熔池部位采用了碳素制品砌筑，通过建立规范的施工体系和验收方法，确保 了砌筑施工科学规范，保障了高炉砌筑质量1 炉底及炉缸内衬施工（1）首先在炉底封板以上满铺 94mm 厚的碳素捣料；在捣料的找平层上满铺两层厚 500mm 的半石墨碳砖后，再满铺 1 层厚 500mm 的微孔碳砖，然后在该层微孔碳砖的中间铺 1层厚500mm的微孔碳砖，在此层的周边环砌5层厚98.3mm的UCAR小块碳砖，微孔碳 砖与小碳砖之间及微孔碳砖与冷却壁之间用碳素捣料捣固；（2） 炉底环砌13层UCAR碳砖；（3） 炉底环砌UCAR小块碳砖并在内部满铺（立砌）两层400mm高的复合刚玉砖；（4） 炉缸外侧环砌26层厚114.3mm的UCAR小块碳砖，内侧环砌复合刚玉砖；（5）铁口区采用 UCAR 碳砖及刚玉质组合砖；（6）为防止烘炉及开炉初期对炉衬的剧烈破坏，炉底、炉缸内侧砌筑粘土砖保护层2 炉衬材料性能检验块状耐火材料：对于外型及尺寸公差检验合格的砖块，按型号随机取样，测定理化性能 指标。
每种型号的每批产品（每50t为1批）取样数量不少于3块；总量少于10t的，允许几 种砖型同取一批试样，但试样数量不少于 3 块 3 块试样的检验结果应全部达到技术条件规 定，然后取平均值散状耐火材料：每30t为一批（少于30t时每种可取一组样），按随机取样法每批5个 点，每个点不少于2 kg,混合均匀后按四分法取2 kg试样进行各种理化性能检验如果第一次取样结果不符合技术条件规定时，允许再取一次，单独复检不合格的项目， 复验样品为第一次取样数量的 2倍如果第二次取样仍不合格，则该批产品视为废品，不能 用来筑炉半石墨碳砖、微孔碳砖和炉底立砌复合刚玉砖，必须在制造厂按设计要求进行预砌3 炉底炉缸砌筑施工规范3.1 炉内的测量和画线（ 1）在炉底封板上部按要求焊制扁钢方格网，以便控制碳素捣料找平层标高和水平度 扁钢上表面应预先刨平，安装时先用螺栓初步固定，再用水平仪测量，调整扁钢，严格找平 待整体水平度误差在0〜-2 mm时再点焊点焊过程中应注意防止扁钢变形最后再测量， 调节位置直至合格扁钢上表面的标高必须以风口中心线为基准向下返，以便砌筑风口组合 砖2） 在炉内各层砌体的上表面标高，经仪器测量认定后，用红（白）色油漆在炉壳上 每隔 45°角做好标记。
3） 精确测定作为炉底和炉缸砌筑定位基点的高炉中心线，然后将此线返至炉壳上， 从上至下每隔 45°画一条线（见图 1）砌筑炉缸时，用细钢丝吊线坠作为炉缸中心线来校 正半径偏差4）用仪器测量每个铁口的中心线后，在冷却壁上画十字线作标记1曝口中徳務仃 邙—兀晁工：2哦口申心蜒炉売豈戟屮出躱事二y图 1 高炉的各角度线3.2 炉底满铺碳素捣料的捣固及找平由于炉底满铺碳素捣料作业的表面水平度及砌体标高，是依靠已安装在炉底封板上的扁 钢方格网控制的，因此，在进料捣固前，应校检方格网的水平度和标高将碳素捣料倒在扁 钢方格网内，捣固时必须逐格捣打每次铺料厚度为120〜150 mm,边铺边刮平先用150 mmxl50 mm镐头初步压实，再用2〜4支风镐依次捣实，直到压缩率大于45%捣完第一 格后，再进行第二格铺料，分两次捣平最后一次铺料时，应严格控制捣固体的高度，捣完 一遍后，高的部分铲掉，低的位置填补热糊料，再继续捣固，直至压缩率合格为止捣固最 后一层时，应比扁钢高出2 mm,以利于找平碳素捣固体的找平作业采用磨平机磨平先将扁钢周围高出的部分刮出扁钢，然后按扁 钢高度铲掉高出部位，逐格找平铲平时，如遇局部低的位置，必须补料。
补料前先用风镐 将低的部位下挖 40 mm 以上，再填补捣料找平整个碳素捣固体的表面平整度基本达到要 求后，用磨平机磨平3.3 炉底满铺半石墨碳砖的砌筑炉底满铺半石墨碳砖的砌筑，是从炉子中间开始的砌筑前，除预留必要的砌筑工作场 地以外，每层炉底的大部分碳砖，都应按炉内实际砌筑位置的编号顺序在炉内干砌好，并将 碳砖之间以及碳砖与炉壳之间的缝隙用木楔楔紧，按第一、二排碳砖的实际砌筑位置用 14# 导向槽钢固定，并检查导向槽钢的水平度与垂直度砌筑前，首先将炉底表面清扫干净，然后砌炉底中心的第一块碳砖，测定第一块碳砖上 表面的水平度和垂直度，以此作为第一排炉底砌筑的基准，再向两侧逐块砌筑砌筑时在碳 砖砌筑面上均匀涂刷一薄层碳质泥浆第一排碳砖砌完后，用千斤顶从两端同时顶紧，所有 砌缝都有泥浆挤出，直至砌缝合格，再继续砌第二排碳砖第二排与第一排碳砖平行砌筑， 为使第二排碳砖与第一排碳砖之间的砌缝符合要求，第二排碳砖必须双向顶紧采用千斤顶 顶紧时，各千斤顶的顶力必须适当，防止个别千斤顶的顶力过大造成碳砖拱起或各排砌体歪 斜，并在顶紧的同时经常拉线检查，使各排碳砖与检查线平行检查合格后，卸掉横向受力 的千斤顶，砌边缘部位的碳砖。
碳砖与冷却壁之间的间隙用木楔锁紧，同时拆除纵向加力的 千斤顶和导向槽钢，按前述顺序继续砌筑第三、四排碳砖根据劳动力组合、施工工具准备、施工人员熟练程度以及施工现场气温情况，炉底碳砖 一次可砌筑2〜4排第一层炉底砌完后，半石墨碳砖与冷却壁之间较宽的缝隙须用碳素捣 料填充捣实，表面要略高于半石墨碳砖砌体，最后对炉底上表面找平第三、四层炉底的微 孔碳砖与第一层炉底半石墨碳砖砌筑方法相同，但上下两层砌缝的交角为 45°3.4 环状炉衬的砌筑按UCAR砖及国产模压微孔小块碳砖在炉外预砌时的编号，从铁口或风口将碳砖按顺序运往炉内，摆在砌筑位置上环状砌体由双环或多环组成时，应先砌内环，后砌外环砌 筑时，从铁口两侧开始，先在起点处砌 2〜3 块碳砖，检查已砌筑碳砖上表面的水平度、垂 直度和碳砖的砌筑半径合格后，再顺着圆周向两边砌筑当砌到铁口区域时，先砌铁口，再 砌铁口两边的碳砖，用千斤顶从两侧顶紧，并同时打紧间隙中的全部木楔，使碳砖接触紧密， 防止已砌筑的碳砖砌体产生位移而使砌缝增大砌筑环状炉衬时，必须逐层检查碳砖的砌筑半径，其半径的偏差不大于±15 mm,炉衬 中心线与高炉垂直中心线的偏差不大于±30 mm。
砌体表面的平整度不大于5 mm，用2 m的 靠尺检查合格后才能砌上一层碳砖3.5 碳素捣料的捣固微孔碳砖砌体与UCAR小块碳砖之间的间隙以及各层微孔碳砖与炉壳之间的间隙，均 采用碳素捣料捣固成坚实、致密的碳素填料体每层碳砖砌完，经检查合格后，沿直径对称 分段，每个区段宽度为1.0〜1.5m，将木楔拨出，清除间隙中的垃圾，填充碳素捣料具体 操作如下：（1） 将捣料倒入要填充的间隙中，用木制（或铁制）料耙将料面刮平，每次铺料100~150 mm 厚2） 用风镐连续捣固当压缩率大于 45%时，再按上述要求继续铺料捣固3） 当捣固体高度超过碳砖高度的一半时，可采用螺旋上升捣固法施工即先用一支 镐头底面积较大的风镐将松散的料层表面压紧(压缩率约20%)，然后再用2〜3支风镐连 续捣固(压缩率约 30%)，总压缩率达到 45%时，再继续铺料捣固4) 最后一次填充捣料的高度应比碳砖砌体上表面高2 mm，找平后再砌上一层碳砖3.6 炉底碳砖砌体的找平将炉底沿圆周划分为 6〜12 等分，连接炉底中心，绘出炉底直径线，测出炉底表面标高 的基准点(或砌筑前将各层炉底碳砖的标高标在炉壳上)用2m靠尺(或水准仪)逐块检 查等分炉底表面的平整度，标明超高部分的面积范围，然后用铲平机将超高的炉底砌体表面 铲掉。
必须控制铲平机的吃刀量，严防操作失误使砌体表面出现凹坑，使平整度超差3.7 铁口区组合砖的砌筑(1) 找平：铁口组合砖下部的小碳砖上表面在砌筑前先找平，使水平度不大于±2 mm， 并测量铁口中心线至小碳砖上表面之间的距离低于设计尺寸偏差(±20 mm)才可画线砌 筑2) 画线：找出炉缸中心线和铁口中心线，画出铁口区组合砖的砌筑控制线3) 预砌：每层砖在砌筑前须先预砌，测量砌体的水平度、错牙和砌缝合格后将砖 移开再砌筑4) 砌筑：铁口区半组合砖采用碳素泥浆挂浆法砌筑先砌筑炉内侧的，然后向炉外 方向砌筑每砌一排检查一次，做到横平竖直，砌缝、水平度合格，砌筑时要防止砖滑动 将靠冷却壁的多余的砖除去，使砌体与冷却壁之间的间隙不大于5 mm，缝隙用碳质浓泥浆 填实5) 先砌铁口通道大块异形砖，然后向两边砌筑铁口框内耐火砖要严格砌筑，确保 砌体严密6) 铁口区组合砖与小碳砖的接触面必须保持为平面，其偏差不大于 1.0 mm4 验收检查方法(1) 砌缝检查方法：每5 m2的砌体砌缝表面检查10处，比规定宽度大50%以内的砌 缝不应超过4处验收大碳砖砌体时，用宽25mm、长300mm的塞尺；验收小碳砖砌体时， 用12mm宽的塞尺。
测量时大碳砖的插入深度标准为50mm，其他为20mm2) 表面平整度检查方法：将2m钢靠尺放在砌体表面，用宽20mm坡度尺插入砌体与 靠尺之间，测量其间隙水平度用水平仪测量炉底炉缸砌体表面的测量点为每10m2测8 点，比规定偏差大 20%以上的不超过 3 点，否则视为不合格3）捣料压缩率的测量：将捣料松铺后，测量其厚度（A）,捣打完毕后测量压下量（B）, 则压缩率（5为（B/A）X100%工程技术部张勇。
