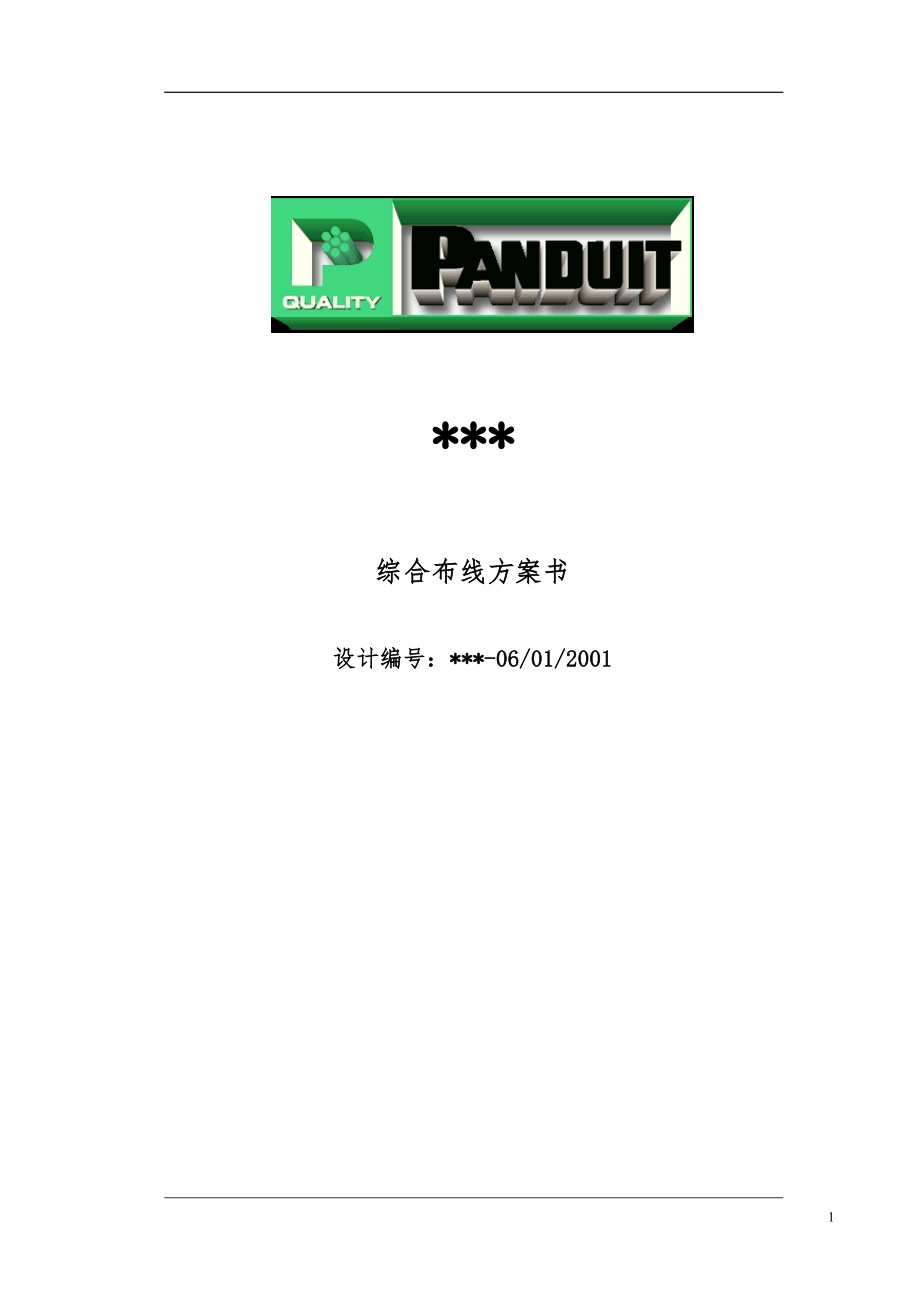

***综合布线方案书设计编号：***-06/01/2001 一、概述 3二、设计原则 4三、系统设计遵循的标准和条件 5四、泛达(PANDUIT)公司及其结构化综合布线系统 61．泛达(PANDUIT)公司简介 62．泛达结构化综合布线系统 73．主要材料特点介绍 8五、结构化综合布线系统需求分析 111．***建筑功能布局 112．***弱电功能区 113．需求分析和设计目标 123.1 对于综合布线系统： 123.2 对于计算机网络系统： 12六、结构化综合布线系统设计 131．布线系统总体规划 132．布线系统总体规划说明 133．布线系统详细设计方案 143.1 信息点设置 143.2工作区子系统 153.3 水平子系统设计 173.4 管理子系统： 193.5 垂直子系统： 213.6 设备间子系统 223.7 建筑群子系统 233.8 配线架附近的环境要求 23七、系统设备清单 24八、 布 线 系 统 工 程 示 意 图（见 附 图） 25九、布线系统测试及验收 261．概要 262．测试标准 273．测试模式 274．建立文档 27十、电气防护及接地说明 28十一、结构化布线系统的功能实现 291．智能化系统的组成结构图 292．说明 29一、 概述综合布线系统是弱电系统数据和语音传递的基本通道。
在布线系统的基础上，可以形成遍布整个基地的网络、计算机网络布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命本综合布线系统方案将作为数据、语音、多媒体信息的传输介质主要引用于大楼的计算机网络系统、通信系统及大楼智能控制系统的上位管理系统内配备有先进的计算机网络系统和通讯系统为了有效地利用这些设备，并让它们发挥最大的效果，***将采用综合布线系统实现和计算机系统资源的综合利用本方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，希望本方案能给业主带来最大的实惠综合布线系统是建筑物或建筑群内的信息传输系统它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也使这些设备与外部通信网络相连接它包括建筑物到外部网络或局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统构成下图是结构化布线系统各子系统的示意： 图一、结构化综合布线系统示意图二、设计原则***的结构化综合布线系统（PDS）的建设是一个综合的、统一的信息系统工程，将满足当前和将来网络通讯技术的发展，实现语音、数据和图像信息的传输。
本方案将提供全面完整和可扩展性强的解决方案，以实现系统实施灵活性和连贯性方案在设计中充分理解用户对智能化工程建设的要求，对系统现在以及将来的应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，可以方便并且平滑的实现为了满足***的需求，本综合布线系统方案设计遵循以下原则：Ø 实用性：满足***的通信系统、办公自动化和计算机网络系统对布线的需求能兼容话音、数据、图象的传输，并可于外部网络连接Ø 灵活性：为开放式结构，能支持话音及多种计算机数据系统，在应用上能支持会议电视、多媒体等系统的需要即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或、机Ø 模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理和使用；Ø 扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去本方案采用树状星型结构，以支持目前和将来各种网络的应用通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络，系统扩充时仅需在相关的“树叉”上添入新的线缆就可以实现；Ø 标准性：满足最新、最高的布线系统标准（如国家标准：CECS 72:97和CECS 89:97、国际标准：ISO/IEC 11801、欧洲标准：EN50173等），本方案要求可满足目前最新的6类的技术标准（草案）的要求；Ø 可靠性：在设计中充分考虑到系统的长期可靠性。
本方案从力的作用方向出发，以具有高可靠性的机柜型配线系统为核心，添入了使线缆不会对模块产生拉力的线缆管理器和不会对RJ45头产生拉力的跳线管理器，努力提高系统可靠性和安全性；Ø 经济性：在满足应用要求的基础上，尽可能降低造价，实现最优的性能价格比三、 系统设计遵循的标准和条件1） 国际布线标准ISO/IEC IS 118012） EIA/TIA 568A/59/606（美标）3） EN5016，50168，50169（欧标）4） 中国工程建设标准化协会标准 CECS 72:97 CECS 89:975） YD/T 926.1-1997《中华人民共和国通信行业标准》6） 《工业企业通信设计规范》7） 《民用建筑电气设计规范》8） CCITT ISDN9） IEEE 10Base-T/100 Base-T/1000Base-T10） ATM155/622Mbps11） ANSI FDDI / TPDDI 100Mbps12） IEEE802.5 TokenRing13） EIA/TIA TSB-6现场测试非屏蔽双绞线布线系统传输性能规范14） 甲方提供的建筑施工平面图四、泛达(PANDUIT)公司及其结构化综合布线系统1．泛达(PANDUIT)公司简介泛达（Panduit）公司成立于1955年，总部位于美国芝加哥。
美国PANDUIT(泛达)作为著名的通信和综合布线产品生产商之一，在美国已享有40多年盛名，产品以高质量、高性能享誉国际客户遍布网络界、电信业、金融业及其他跨国公司，包括Cisco、3Com以及Lehman Brother证券行，均是泛达公司的客户泛达公司在全球拥有25家公司，所有泛达公司的厂房均获了ISO9001认证，确保产品质量泛达公司拥有现代化的全球分销网络，通过完备的本地服务，使客户享受到及时的服务1997年泛达公司在北京成立了代表处，同上海代表处一起，再加上分销商及系统集成商的努力，泛达公司在国内取得了令人鼓舞的业绩泛达公司的国内客户包括：中国电信总局网管中心、中华人民共和国专利局、国家教育部、思科中国区总部、上海通用汽车厂、南方证券、以及华夏证券等泛达公司产品主要包括免打线模块化插座（MINI-JACK），6类全线产品，OPTI-JACK光纤连接器，模块化和预装式配线架，光缆互连装置，110打线系统，电缆管理系统，线槽系统，各式跳线，面板，电缆捆扎带等除了提供布线及通信系统产品以外，公司还对系统集成商进行系统化的培训使所有已安装的及正在安装的系统达到15年的系统保证2． 泛达结构化综合布线系统泛达综合布线系统是一组完整的布线系统，包括网络布线系统，明位线槽系统，及网络识别标签。
该系统具有“随时可升级至光缆”的功能-提供系统灵活性，可与铜缆配套，亦可随时升级至光缆系统系统以双绞线和光纤为传输介质，以满足用户各种语音、数据、控制线路及影像传输之需求．此配线系统经介质转换器，可支持世界上主要电脑设备，例如：IBM、DEC、WANG、HP、SUN、UNISYS、TANGAN、APPLOTFFU等，并可支持各种局域网络（LOCAL AREANETWORK）如ETHERNET、TOKEN RING、ARCNET PLUS及APPLE TALK和FDDI或TPDDI等网路架构3．主要材料特点介绍MINI-COM面板借助建筑师和内部设计师的输入设计的MINI-COM面板，美化现代办公工作场所高密度单插口和双插口方案可容纳第5类的非屏蔽双绞线和有屏蔽双绞线、同轴电缆和光纤应用的所有MINI-COML连接器模块MINI-JACK6类电缆模块化插座新颖的MINI-JACK模块化插座，特点是现代工艺水平的引线框结构和绝缘位移接触体，以保证最高质量的最高可靠性的有效接触没有用波峰焊连接的印制电路板形成的潜在质量问题UL认证的6类电缆插座是为在6类通道时提供最高性能而设计的有专利的设计保证每个插座第一次和每一次安装都是按照超6类电缆安装指南端接的。
l 提供UL认证底类性能l 能作端接最少10次l 把#24线规的实心非屏蔽双绞线与模块化插座端接l 瞬时动作的偏移控制（IDC）接触设计不需剥各根导线l 通用性（容纳2、3或4对模块化插头而无损伤）MINI-COM24口跳线盘对于多媒体应用来说MINI-COM跳线盘是很理想的它们可任意端接非屏蔽双绞线、有评比双绞线、同轴电缆和光纤的弹性插入式MINI-COM组件其优点包括在需要时能够增加端口、混接和匹配媒体，当需要变换时可以更换或取代某些组件OPTI-JACK光纤连接器泛达OPTI-JACK光纤连接器（专利产品），专为光纤至桌面以及主干电缆布线应用而设计研制的业内第一个光纤连接器它具有新颖、高密度FJ（光纤插座）接口的特点特点 优势FJ形状 该OPTI-JACK是第一个双光纤连接器，它的外性 与“RJ”型模块化插座相同，您只需推插连接 器“卡嗒”一声就接通了外形更小 该连接器比现行的双工SC连接器小一半，这就 方便了工作区及机柜区域的高密度安装工作。
无需适配器 该连接器安装与信息口吻合需要的元器件更少高性能 其性能达到或超过TIA/EIA-568-A中的光纤和机 械规范要求施工现场的可端接性 无需使用预先端接好的跳线（安装时拉线有可能 损坏），这意味着降低了设备安装成本模块化设计 可用于所有MINI-COM终端及模块化配线架，以 及所有OPTICOM接续箱，从铜缆至光纤的升级换 代只需插拔一下即可实现光纤/多媒体互连架光纤/多媒体互连托架直接安装在所有MINI-COM或MOD-COM全金属模块式接线板和弹性插入面板接线板后面的标准化EIA19英寸机架中这些静止的托架为你的光缆设施的排线、端接和组织提供了一种简单而方便的安装手段光缆互连托架即可用于单模光缆的端接也可用于多模光缆的端界，以满足你的配线和接头要求l 采用Pem柱螺栓有助于将互连托架与模块式接线板相对性，从而容易安装到机架上l 多侧和后面的光纤入口-FMT24设计可容纳最大为1英寸的内部光纤槽。
l 侧面光纤的人口设计或与Panduit垂直光缆管理的面板对准l 采用适用的12-24安装零件6类跳线l 6类跳线由高性能的非屏蔽双绞线构成，具有最长的弯曲寿命它们为您的全部配线要求提供迅速而方便的互连，并满足TIA/EIA规定的所有关与6类插界线的要求l 能以多种标准颜色供货l 100%经过工厂内的布线顺序和连续性试验五、结构化综合布线系统需求分析1．***建筑功能布局***地面以上21层，地下1层该项目1至21层为办公区、餐饮及娱乐区2．***弱电功能区² 交换机房的位置交换机是***的通信系统的的核心部分依据弱电设计要求，设置在2层的总机房² 计算机机房的位置 计算机机房是***的计算机网络系统的核心部分，依据弱电设计要求，设置在18层的信息中心² 弱电井的位置弱电井作为弱电管理和走线的通道，考虑节约走线和管理的方便及水平走线距离的限制在本方案中PDS系统主楼设置一个弱电井道 3．需求分析和设计目标随信息化要求的不断发展，计算机网络技术的不断提高，目前计算机网络管理系统的应用发展已相当普遍由于***的PDS系统，将汇总语音、数据、信号和图像的线路，组成一个模块化、系统化、灵活性较高、易维护管理的的网络布线系统，计算机及其网络系统将扮演极为重要的角色。
3.1 对于综合布线系统：n 布线系统依据国际国内相关标准协议进行设计n 布线系统可以提供至少100M的带宽，支持目前和将来的语音、数据和多媒体图像传输的需求n 布线系统水平走线不超过90米，确保水平传输速率不少于100Mbpsn 布线系统主干采用光缆n 语音网和数据网合二为一在布线系统中所用器材一样，可以互换及更换使用，更能体现布线的灵活性3.2 对于计算机网络系统：n 布线系统采用星型拓扑结构，计算机网络系统可实现集中管理，分散控制的方式n 适应于各种计算机网络体系结构的需要例如：4/16Mbps令牌环网、10、100、1000Base-T的以太网、IBM3270SNA、FDDI、155/622Mbps的ATM网n 布线系统连接交换机（例如CISCO，3COM）等，通过计算机网络系统不仅可以满足***内部，信息共享和交换的需要，也可以通过路由器接入ISDN、DDN等公共网访问因特网本着对甲方需求的理解，同时考虑到技术的发展和网络技术的应用，***将建成一个智能化程度较高的现代建筑综合布线系统将从总体和集成的角度出发，全方位的考虑所涉及到的各个子系统，达到系统的合理性在功能上主要为的计算机网络系统、语音通讯系统提供一个统一的、高质量的传输线路，并满足将来扩充和新的系统的应用。
六、结构化综合布线系统设计1．布线系统总体规划本方案选用Panduit的PSC综合布线产品的解决方案数据主干采用光纤，水平子系统全部为六类产品语音通讯满足ISDN的需要，数据传输速率为10/100Mbps到桌面，主干数据传输速率近期为100Mbps，并可扩充到1000Mbps系统采用模块化设计和分层星型网络拓扑结构从功能上结构化布线系统可以为主要涉及计算机系统和系统（也可以是相关系统）为大楼的数据、图像传输提供布线及管理，为大楼的通信、办公及管理提供自动化服务2．布线系统总体规划说明² 信息点的数量依据甲方需求和房间功能设计² 水平信息点依据甲方需求采用六类双绞线，部分光纤到桌面，保证每个端口可以互换使用² 楼层管理区均采用19”标准机柜水平配线架采用CPP24WBL模块式配线架；放置于标准机柜，连接垂直光纤和网络设备² 对计算机网络系统采用集中管理和分区控制的方式3．布线系统详细设计方案3.1 信息点设置表一：楼层语音点数据点光纤点信息点备注-1层3030601层202040消防、打印、美容、大厅、UPS2层80801160主任、发行部、接待、会议、广告部3层2020140大会议室、接待、新闻发布中心、舞厅4层101020健身区域、厨房、餐厅5-10层270270540外租办公区、会议室11层404080影音、陈列、接待、文化部、办公室、档案12层4545190接待、研究室、物管、周刊部、办公、财务13层4040680联通、机动、文化、生活、领导、主任14层404080经济部、会议、办公、策划部、摄影部15层70701140照排、出纳、要闻、办公、主任、校对16层353570接待、体育、外稿、办公、主任17层202040图书、阅览、档案、政治处、办公18层4040280物管、会议、智能处、微机值班、新华社卫星19层5353106网吧、培训中心20层8816静吧、星空吧、音乐吧、水吧21层224服务台（作茶吧考虑）合 计8238231646------------说明：1． 语音点和数据点只是称呼上的不同，在布线系统中所用器材一样，可以互换及更换使用。
2． 点位设置原则：办公室以每一室为1个工作区考虑，各设置１个语音点和１个数据点； 面积较大的办公室以每一室为2个工作区考虑，各设置2个语音点和2个数据点；会议室各设置4个数据点；其余场合酌情设置3.2工作区子系统工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥 图二：Panduit的信息模块插座根据适应今后计算机网络的发展，语音和数据信息插座全部采用六类模块化信息插座，提高系统的互换性在本系统中，由于各层水平电缆的两端（插座面板和配线面板）均采用了六类非屏蔽RJ45模块，线用的RJ11插头（机一般都配有这种电缆）可以直接插入RJ45插座内故系统的可互换性非常好，这样就实现了语音/数据完全可互换，使与电脑之间的线路转换十分简单，仅仅只需要在配线架上改变跳线即可，大大方便了今后的实际应用，使综合布线系统的灵活性得到最完美的体现每个泛达的模块化插座都印有568A和568B两种端接方式的线缆排列，采用免打线设计，使端接时出错概率明显下降为了保护跳线，减少弯角上的辐射和衰减，减少插座内积灰影响电气性能和防水，本投标方案所采用的信息插座全部使用86型防尘面板。
RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm如下图所示：图三工作站连线六类跳线UTPCTG2M根据需要在计算机网络系统中配置表二：楼层信息点超五类模块光纤模块双孔面板-1-21层1646164612835合计1646164612835说明：由于信息点的布置与装潢有关，双孔面板只是设计者自己的理解，双孔面板的具体配置可根据用户需求随时调整3.3 水平子系统设计图四 Panduit的电缆水平子系统解决布线系统的水平连接问题，它将干线子系统延伸到工作区可使用六类水平电缆或光纤到桌面由于语音和数据均采用了泛达四对六类非屏蔽双绞线UTP，因此对用户而言，线和数据线将可以灵活互换，就可以很方便地实现所有的语音点和数据点之间的互换该双绞线的传输带宽为不少于200MHz；数据传输速率100Mbps以上，最高可达1Gbps水平子系统包括连接配线间和信息之间的线缆水平布线距离应不超过90M，信息插孔到终端设备连线不超过10M其走线方式有两种:1. 采用走吊顶的轻型槽形电缆桥架的方式这种方式适用于大型建筑物（如图5所示），为水平布线系统提供机械保护和支持，装配式槽形电缆桥架是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向各个设有信息点的房间。
再由预埋在墙内及地下的不同规格的铁管及线，将线路引到墙上的暗装铁盒内及地面出口处按照标准的线槽设计方法，应根据水平的外径来确定线槽的容量即：线槽的横截面积 = 水平线缆横截面积之和 X 2线槽的材料应为泠轧合金板，表面可进行相应处理，如镀锌，喷塑，烤漆等线槽可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如为确保线路的安全，应使槽体有良好的接地端，金属线槽，金属软管，电缆桥架及各分配线机柜均需整体连接，然后接地，如不能确定信息出口淮确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口2. 采用地面线槽走线方式这种方式适用于大开间的办公室，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽，主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支线槽引向房间内的各信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据，语音，不间断电源，照明电源出口的集成面板，真正做到在一个清洁的环境下，实现办公自动化由于地面垫层中可能会有消防等其它系统的线路，所以必须由建筑设计单位，要根据综合各系统的实际情况，完成地面线槽路由部分的设计。
线槽容量的计算应根据水平线缆的外径来确定即：线槽的横截面积 = 水平线缆横截面积之和 x 2依据***平面布置图计算，设置一个弱电可以保证楼层信息点到弱电井内IDF的水平布线长度不超过90米，以满足高速设计对水平长度限制的要求考虑信息点数量，-1至4层在2F设置一个IDF，5至7层在6F设置一个IDF，8至10层在9F设置一个IDF，11至13层在12F设置一个IDF， 14至15层在13F设置一个IDF，16至21层在18F设置一个IDF吊顶水平线槽(内穿水平线或光纤)预埋铁管信息插座（包括面板、模块和铁盒）由、计算机引出的RJ45接头办公间隔段图五表三：IDF所在楼层信息点光纤点2芯多模光纤(米)六类四对UTP(箱)2层3202806层2709层27012层250725515层22013318层316266合计164612434199注： 水平平均长度＝（Max+Min）×1.2/2+6Max为最远信息点水平走线长度；Min为最近信息点水平走线长度；1.2为走线余量系数；除以2表示取平均值；＋6表示端接余量共需六类四对UTP199 箱，2芯双绞线434米3.4 管理子系统： 设计说明：管理子系统由交连、互连和配线架及相关跳线组成。
管理点为连接其他子系统提供连接手段交连和互连允许你将通信线路定位或重定位到建筑物的不通部分，以便容易地管理通信线路通过卡接或插接式跳线，交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具根据泛达的推荐和网络管理的方便，楼层配线架管理的信息点不超过200个，否则会管理不便和走线的混乱设置详见综合布线系统图水平信息点采用CPP24WBL模块式配线架，由6个面板框组成，并板可以单独取下，一旦需要维护模块上的线缆时（如添加线缆等），可以将面板向前取下，使维护人员能够从机柜正面即可操作图六Panduit的模块配线架图七Panduit的LIU图八 Panduit的机柜式光纤配线架FMT24配线间的位置在弱电竖井内配线间用于安装配线架和安装计算机网络通讯设备表四：IDF管理子系统IDF所在楼层语音点数据点光纤点P110B1004R4WJCJ688T(6类模块)光纤箱CPP24WBL2层16016022160176层135135113569层1351351135612层125125711251615层110110111101518层1581582215817合 计8238231288234373.5 垂直子系统：图九 Panduit 的光纤垂直主干采用3类25对铜缆和6芯多模光缆，将子配线管理区(IDF) 与主配线管理区(MDF)用星形结构联接起来，作为信息传递的主干道。
语音中心和数据中心用6芯多模光缆连接我们选择垂直子系统拓扑结构为星型拓扑结构，这是因为星型拓扑结构：1)便于管理，星型拓扑结构的所有通信都要经过中心节点来支配，所以维护管里比较方便2)便于重新配置用户可以在楼层配线架上任意增加、删除或移动、互换某个或某些信息插座，而且仅仅涉及它们所连接的终端设备3)便于故障隔离与检测由于各信息点都连接到楼层配线架，相互之间保持相当大的独立性，因此可以方便地检测故障点，并清除4)便于系统的分段、级连与扩充多模光纤其优点有：光耦合率高，纤芯对准要求相对较宽松当计算机数据传输距离超过100米时，用光纤作为主干将是最佳选择其传输距离可达到2公里并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性随着计算机网络和光纤技术的发展，光纤的应用愈来愈广泛光纤的数据传输速率可达1Gbps以上，满足***信息化的需求，适应计算机网络的发展，具有先进性和超前性语音主干全部使用3类25对双绞线电缆楼层配线间配有多根3类25对双绞线，每部一对线，留有20%的电缆作为备用根据计算，本系统中实际的冗余量达到40%表六：(垂直子系统)IDF所在楼层3类25对大对数电缆6芯多模光纤根数长度（米）箱数根数长度（米）2层92701986层84001829层849617012层751815815层760214618层9882130合计483168116384注：共用48根25对3类大对数UTP, 每根预留6米的端接余量，需25对五类大对数UTP 11箱（定货长度305米/箱）;6芯多模光纤384米。
3.6 设备间子系统语音、数据总配线架分别设置在2层的总机房和18层信息中心主要用于汇接各个IDF，并放置服务器(计算机网络设备等)、程控交换机（PABX）、IDF接入设备本方案可以满足各种计算机网络系统对布线系统的要求计算机网络可以通过光纤跳线可以组成结构上的线路连接，并通过各种网络协议支持着各种计算机网络采用标准型机柜,所有信息点均通过一定的编码规则(该规则将根据布线标准、用户想法和工程经验)和颜色规则，以方便用户的使用和管理方便机柜的机壳和箱体定购国产配套产品，其色彩和周围环境保持一致表七：MDF管理子系统器材配置(铜缆)位置P110B1004R4WJ（个）FJJGM5CEIFMT24CPP24WBL（个）CJ688(6类模块)2层语音总机房618层数据总机房30235823总计6302358233.7 建筑群子系统建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的设备和装置上它是整个布线系统的一部分（包括传输介质）并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护3.8 配线架附近的环境要求这里所指的配线架包括所有安装RJ45配线面板和配线架的地方。
由于配线架使用管理子系统，因此它是整个布线系统的核心它的布局、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行及维护、使用的灵活性在此，将对此提出以下建议：Ø 室内照明不低于150Lx；Ø 系统是无源布线系统，本身不需要电源但为了保证在安装、测试及今后维护时可能使用电源，建议安装若干电源插座，每一个电源插座的容量不小于300W（如有其他设备另加）；Ø 根据该楼层上网络设备对电源的实际需求，配备能够满足使用需要的电源系统（包括UPS系统）；Ø 配线架应尽量靠近弱电竖井，以方便布线并节省投资；Ø 配线架旁网络设备所在地的环境工作温度应保持在18-27℃之间；Ø 配线架旁的湿度应保持在30%-50%之间；Ø 为确保配线架上各种插座工作性能良好，要求配线间内具有良好的通风，并做到室内无尘；Ø 为施工及维护方便，建议楼层配线间的尺寸大于10平方米(布线系统)七、系统设备清单序号设备名称型 号产地数量单位1六类信息插座CJ688T泛达1646个2双孔面板CFPUKS2BIW泛达835块3六类四对UTPPUC6004泛达199箱4两芯室内多模光纤PHU2L62泛达434米5六芯室内多模光纤PDU6R62泛达384米6三类二十五对UTPD2524DO-GY02普多利11卷7二百对110配线架P110B1004R4WJ泛达14个824口模块式配线板CPP24WBL泛达79个9六类信息插座CJ688T泛达1646个10光纤配线架FMT24泛达12个11过线槽WMPF1泛达41只12FJ光纤连接器FJJGM5CEI泛达60个13光纤工具FJKITG泛达1套14110一对配线工具PDT110泛达1个15110五对配线工具PDT110M泛达1个16机柜（IDF用）定做国产20个17机柜（MDF用）定做国产1个18机柜（机房用）定做国产1个八、 布 线 系 统 工 程 示 意 图（见 附 图）地板下或吊顶上线槽及导线管的安装/调整↓隔墙的安装↓信息插座暗盒的安装↓各层出线口与吊顶上线槽间连接线槽的安装↓弱电竖井中垂直线槽的安装↓配线室和机房的准备和粗装修↓水平部分穿线↓ 垂直部分穿线↓ 吊顶封顶↓ 配线室的端接↓ 信息插座的端接↓ 室内细装修↓ 光纤的熔接↓ 机房细装修↓ 布线系统的联合测试↓ 验收图十 布线施工与内装修工序之间的协调九. 布线系统测试及验收1．概要 当综合布线系统工程竣工后，就是工程测试和工程验收。
工程测试和工程验收是整个综合布线系统工程、一个必不可少的非常重要的环节现在，在很多领域网络的应用已经成为企业至关重要的组成部分，网络的不正常运行，对于企业来说，损失是相当大的网络的建立，从电缆敷设到网络设备的连接，都需要几个过程，这些过程有必要进行测试，从而保证所建立的网络能健康运行可以说现在的布线是为了未来的投资，而投资的保证就是测试技术网络的测试数据将是日后网络维护和管理的重要依据2．测试标准中国工程建设标准化协会于1997年4月发布了《建筑与建筑群综合布线系统工程施工验收舰范》 （ CECS 89： 97），该规范是以TIA／EIA- 568A的TSB- 67的标准要求，全面包括了电缆布线的现场测试内容、方法及对测试仪器的要求，主要包括长度、接线图、衰减、近端串扰等四项内容，如特性阻抗、衰减对串忧比、环境噪声干扰强度、传播时延、回波损耗和直流环路电阻等电气性能测试项目，可以根据现场测试仪器的功能和施工现场所具备的条件选项进行测试3．测试模式TSB－67中首先定义了两种测试模式，基本链路（BASIC LINK）和通道链路（CHANNEL），这两者最大的区别在于基本链路不包括用户端使用的电缆，而通道链路是一个完整的端到端链路，即用户网卡到有源设备（如集线器、交换机等）。
为了满足TIA568-TSB67标准所提出的规定，我们在测试布线系统性能时选择了Fluke或微试公司开发的电缆测试仪4．建立文档文档资料是布线工程验收的重要组成部分完整的文档包括电缆的标号、信息插座的标号、配线间水平电缆与垂直电缆的跳接关系，配线架与交换机端口的对应关系建立电子文档，便于以后的维护管理十、电气防护及接地说明随着，信息化时代的到来，电子设备被广泛的引用于各种系统中这些高精度的电子设备均由大量的集成芯片组成，保护不甚，将对电子设备及人身安全造成很大威胁为现代智能化建筑，内有电子计算机网络系统、综合布线系统、楼宇自动化系统、办公自动化系统、保安监控系统等大量电子设备及布线系统电气防雷接地保护系统除满足在遭受雷击时仍可安全运行，亦可保护电子设备不受电磁干扰本次机房的接地点，应由设计院的电气设计完成，本设计的各个接地线均接至设计院设计的接地点根据GB50174-93规定，电子计算机机房的接地装置应满足以下要求：1． 直流接地，接地电阻不大于4Ω2． 交流接地，接地电阻不大于4Ω3． 安全接地，接地电阻不大于4Ω4． 防雷接地，依照建筑物防雷设计规范执行十一、结构化布线系统的功能实现1．智能化系统的组成结构图智能化楼宇的组成可用下图表示：图十一 大楼智能化系统组成结构图2．说明这是一个完整的智能化大楼系统结构图。
不同功能的建筑要求的智能化设计深度和等级是不一样的，必须根据建筑的实际情况对各子系统进行取舍，以达到最优化设计在功能设计上，优先考虑的是办公环境的舒适度，以人为本，从而达到提高工作效率的目的基于此，本设计为大楼的主要实现的功能主要有：1） 首先，必须用结构化综合布线系统为大楼的智能化提供一个物理通道，并保持一定的超前性，以保证大楼的智能化配置能够长时间内不落后；2） 结构化综合布线系统，本着从总体考虑的观点即可以为大楼的计算机网络系统、语音通讯系统提供一个统一的高质量的传输线路，又同时考虑到了其他系统的需要，也可以满足新系统的应用3） 布线系统作到“以人为本”，从管理角度出发为大楼的信息化需要，提供一个讲究美观、易管理，安全、舒适、高效、真正信息化的工作环境经过培训，该系统的运行和管理，完全可以由大楼的物业管理人员进行4） 布线系统本着用户至上的原则，最大限度地满足用户提出的功能需求，并针对海关的特殊之处，确保其实用性并在设备变迁时有高度的灵活性、管理的方便性5） 通过结构化综合布线系统这个物理平台，将可以综合利用楼内各子系统产生的信息，通过计算机网络系统，让各子系统作出相应的协调动作，达到信息的交换、提取、共享和处理。
6） 可以通过结构化综合布线系统，灵活的组成自己的计算机网络，形成自己的办公自动化环境，可以利用DDN和ISDN等访问因特网，方便的与内部或外部进行信息或数据的传递 31 。
