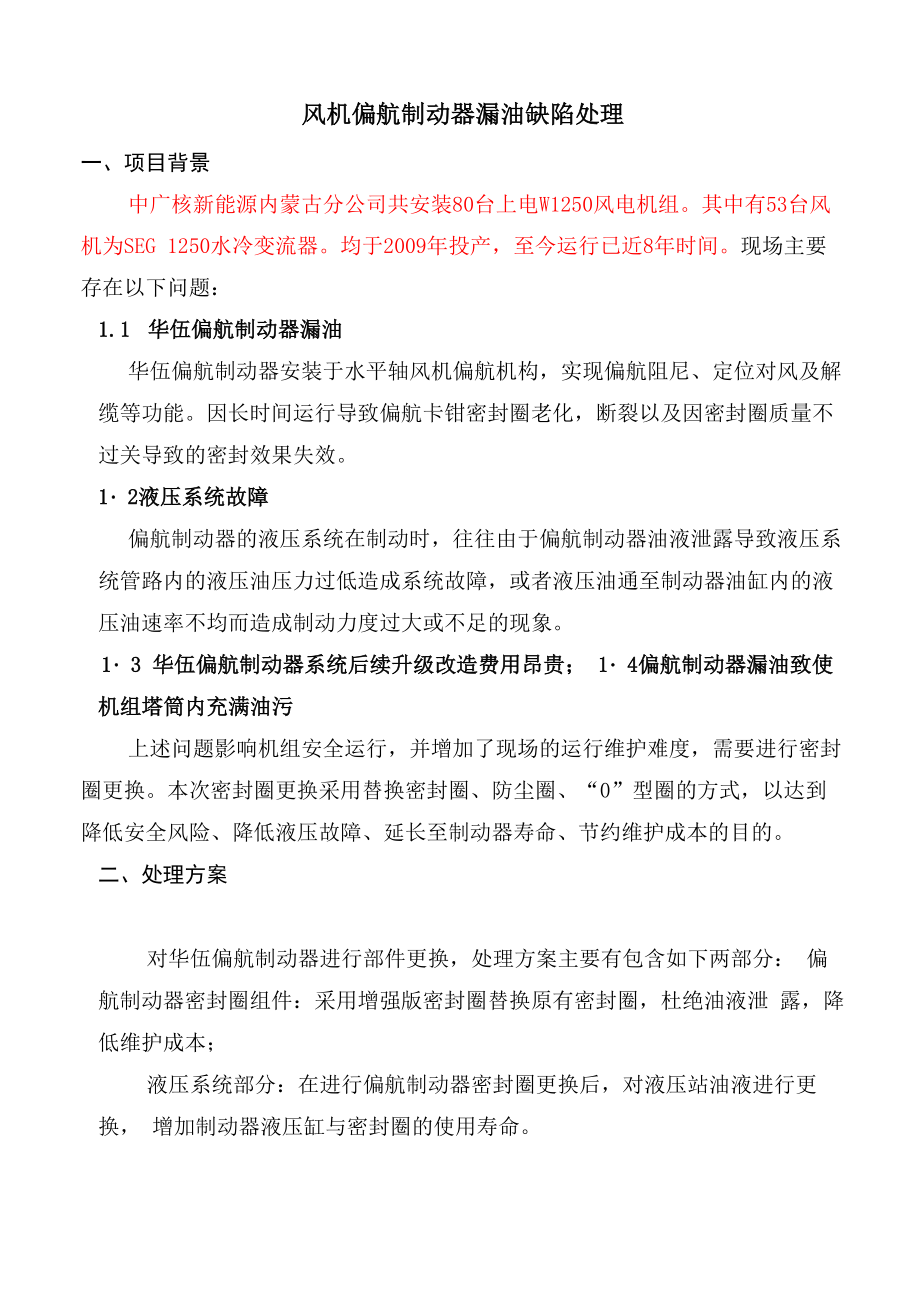

风机偏航制动器漏油缺陷处理一、项目背景中广核新能源内蒙古分公司共安装80台上电W1250风电机组其中有53台风 机为SEG 1250水冷变流器均于2009年投产，至今运行已近8年时间现场主要 存在以下问题：1.1 华伍偏航制动器漏油华伍偏航制动器安装于水平轴风机偏航机构，实现偏航阻尼、定位对风及解 缆等功能因长时间运行导致偏航卡钳密封圈老化，断裂以及因密封圈质量不 过关导致的密封效果失效1・2液压系统故障偏航制动器的液压系统在制动时，往往由于偏航制动器油液泄露导致液压系 统管路内的液压油压力过低造成系统故障，或者液压油通至制动器油缸内的液 压油速率不均而造成制动力度过大或不足的现象1・3 华伍偏航制动器系统后续升级改造费用昂贵； 1・4偏航制动器漏油致使机组塔筒内充满油污上述问题影响机组安全运行，并增加了现场的运行维护难度，需要进行密封 圈更换本次密封圈更换采用替换密封圈、防尘圈、“0”型圈的方式，以达到 降低安全风险、降低液压故障、延长至制动器寿命、节约维护成本的目的二、处理方案对华伍偏航制动器进行部件更换，处理方案主要有包含如下两部分： 偏航制动器密封圈组件：采用增强版密封圈替换原有密封圈，杜绝油液泄 露，降低维护成本；液压系统部分：在进行偏航制动器密封圈更换后，对液压站油液进行更换， 增加制动器液压缸与密封圈的使用寿命。
2.2更换密封1）液压站泄压，松开偏航卡钳，拆卸卡钳上的油管，并将油管归置好2）拆除摩擦片，手工取出活塞，取出时需小心谨慎，4活塞表面不得磕碰， 取出后放置好3）取防尘圈和同轴密封圈；用螺丝刀把同轴密封圈和防尘圈从密封沟槽内 挑出，注意不能破坏密封沟槽边缘4） 在安装新的防尘圈与同轴密封圈前需清理活塞缸内所有污物及灰尘，残 留的污物和灰尘会影响密封效果且会污染液压油5）装入密封之前，需用专用的硅胶刷（或专用涂油工具）蘸取美孚 EP0 号 润滑油脂涂抹缸体内壁、密封沟槽，涂抹必须均匀，不得有块状润滑脂存在，密 封沟槽上下面需全部涂抹到位，不得有漏涂，不涂缸体底部不用涂抹润滑脂 不得擅自使用易掉毛，易磨损的普通毛刷6）检查并清理新的防尘圈和同轴密封圈，按正确的顺序进行装配安装新 的防尘圈和同轴密封圈时，防尘唇口向外为了便于安装，可以把防尘圈和同轴 密封圈压成凹字形装配时必须徒手安装，注意沟槽边缘刮伤手指7）用清洁的液压油润滑新装入的防尘圈和同轴密封圈8）把活塞放入液压缸内，使用橡皮锤将 4 活塞完全敲入缸体，此时密封更 换完成9）安装摩擦片后，安装弹簧和螺钉10）将制动器旋转至初始位置，按要求安装拆卸的11颗螺栓（M36T2.9）, 安装前涂抹MoS 2润滑脂，扭矩2300 ±50Nm。
11 ）重新接上油管，液压站加压，观察油缸有无泄漏2.3 处理器件清单单台偏航制动器件清单序号器件名称数量备注1防尘密封圈1套2“0”形圈1套4同轴密封圈（格莱圈）1套工具清单序号名称数量备注1抹布5KG2毛刷2把31字螺丝批1把4开口扳手1套5液压力矩扳手1台6深度尺1把三、技改计划3.1 到货验收物料到场按照合同约定时间到场，组织进行到货验收并在到货验收单上 确认签字3.2 人员安全技术交底 人员到场时间按照合同约定时间到场，并进行入场安全教育及安全、技 术交底3.3 缺陷处理计划进度表：密封圈更换完成统计月份周计划完成台 数实际完成台数实际工作班组数第一周222六月第二周332第三周332第四周442第一周442七月第二周442第三周542第四周552第一周552八月第二周552第三周552第四周552四、预期目标4.1 提高机组安全性 使液压系统提高工作效率的情况下，实现液压控制系统偏航制动器的正常、 平稳，从而克服现有状态中油液泄露、液压系统压力低、刹车力度不均的缺陷五、缺陷处理验收 为确保偏航制动器密封圈更换项目质量满足技术要求，保证偏航制动器密 封圈更换过程中存在的问题及时得到解决，对整体偏航制动器密封圈更换质量把 控提供依据，因此需要对偏航制动器密封圈更换进行验收。
5.1 过程验收 过程验收由风电场质量监督人员对施工人员技改过程进行监督，完成一台、 验收一台，将技改遗留问题在阶段性验收单上记录，验收人员在验收确认单上签 字分公司技术服务部人员参加样机改造及样机验收工作，按照项目进度计划 表，对每一阶段完成的项目进行抽检，抽检比例为5%5.1.1项目到货验收核对到货种类、数量、外观是否正确、完好到货验收单合同名称口同编号供应商名称交货联系人到货时间验收时间验收负责人到货内容序号物资名称数量规格单位备注（项目多时可另附表格，另附页的在 本页写明总页数）验收 意见经检杳，上述货物••••••.（型号参数、规格大小、数量是否满足合同要求）（包装是否妥当、完好）（外观检查是否全新、有无破损） ……满足到货验收条件，准予验收入库风电场负责人签字：（盖章）供货商确 认供货商代表人签字：声明本验收单仅对供应商交付货物的规格型号、数量、包装和外观方面进行 验收，本验收单的签署并不免除供应商对产品真伪、质里、运行技术指标等 方面的责任，如本次验收货物在后期存放和使用过程中出现上述问题，供应 商仍应按照合同要求对所供货物承担责任5.1.2 技改过程质量验收对偏航制动器密封圈更换项目过程质量、工艺及过程资料的完整性，真实性 进行验收。
验收内容验收标准验收方法验收存在问题1）检查各部分管路连 接整齐、规范连接规范、整齐目视检查各连接规范、整齐2）检查工作区域卫生状况工作区域包括柜内清洁，无遗 留物目视检查柜内无遗留物，工作区域干净、 整洁3）偏航制动器螺栓紧固防松标识标识清晰、无遗漏检查偏航制动器螺栓紧固栓防松标识清 晰，无遗漏4）偏航制动器密封圈 位置检查偏航制动器密封圈处于正确 位置，未出现断裂，损坏，未 更换情况偏航制动器密封圈安装位置正确状态完 好5）运行状态检查偏航运行状态下观察制动器 有无振动、异响、漏油现象观察制动器无振动、异响、漏油现象项 目施工安装及性能测试检查5.2 阶段性验收5.2.1 偏航制动器密封圈更换完成半数风机时开展阶段性验收，施工单位应 先将过程验收中缺陷消缺完毕，向风电场提交阶段性验收申请后，由风电场组织， 对项目进行阶段性验收，阶段性验收抽检数量不少于2 台5.2.2 阶段性验收由风电场牵头与施工方验收人员共同完成验收工作，参与验收人员最终在验收确认单上签字，阶段性验收内容见5.4.5.3 最终验收5.3.1 最终验收之前，施工单位应先组织将所有机组过程验收中缺陷消缺完 毕，内部初步验收，向风电场提交初步验收报告及验收申请后，由风电场组织， 对项目进行最终验收，最终验收内容见 5.4。
5.3.2 最终验收前须做好相关运行维护记录和文件归档工作，尤其对设备缺陷及故障记录、故障分析报告、故障处理过程、备件更换记录、设备调试及检修 记录等须做好存档，以备验收时检查5.3.3 最终验收抽检数量不少于2台，对验收期间发现的设备问题及缺陷， 应制定详细的消缺计划5.3.4 偏航制动器密封圈更换项目中如出现同一缺陷次数超过5次的，应专 项分析原因，制定专项解决方案，经三方认可后进行彻底消缺5.3.5 最终验收人员构成：生产运维部牵头，施工方验收人员与技术服务相 关技术人员三方共同完成验收工作，参与验收人员最终在验收确认单上签字5.4 阶段性验收和最终验收内容 阶段性验收工作和最终验收工作由变频器控制系统内容和接触器施工部分、 通讯网络部分、后台监控部分、过程资料部分验收和可利用率对比分析部分具体验收项目如下表：验收内容验收标准验收方法验收存在问题1）检查各部分管路连 接整齐、规范连接规范、整齐目视检查各连接规范、整齐2）检查工作区域卫生 状况工作区域包括柜内清洁，无遗 留物目视检查柜内无遗留物，工作区域干净、 整洁3）偏航制动器螺栓紧固防松标识标识清晰、无遗漏检查偏航制动器螺栓紧固栓防松标识清 晰，无遗漏。
4）偏航制动器密封圈 位置检查偏航制动器密封圈处于正确 位置，未出现断裂，损坏，未 更换情况偏航制动器密封圈安装位置正确状态完 好5）运行状态检查1） 缺陷分析、处理报告2） 偏航制动器密封圈更换作业指导书偏航运行状态下观察制动器 有无振动、异响、漏油现象验收前自查后提交完工后提交观察制动器无振动、异响、漏油现象资料完整、真实资料完整、真实项 目施工安装及性能测试检查施工资料验收运维事业部。
